2.1 BIEN CONNA[TRE LE61 Ni RATEUR
Merci de life le Manue[ d'entretien et los Regles de securite
avantde faire fonctionnerce generateur.
Comparerle generateurauxSchemas 3 a 5 pour vous familiariser
avec lesemplacementsdes diverscontrBteset regtages.Conserver
ce manuel pour m_moire.
1. Interrupteur Run/Stop (Marche/Arret) - ContrBte le
fonctionnementdu generateur.
2. Seupape d'arret - Soupape entre le reservoir d'essence et
le carburateur.Mettre hors tension le carburateuret s'assurer
qu'il n'y a plus de carburant darts cetui-ci pour le stockage
prolong&
3. LEDdu panneau - Eclairele panneaude commandependant
le fonctionnement du generateur.
4. Prise a verrouillage 120/240 V c.a., 20 A- Fournit une
alimentationetectriquepour le fonctionnementd'un eclairage
electrique,d'appareils,d'outils et de charges de moteur 120 V
et / ou 240 V c.a., 20 A, monophase,60 Hz
5. Prise double a DBFT 120 V c.a., 20 A - Fournit une
alimentationelectrique pour le fonctionnementd'un eclairage
electrique,d'appareils, d'outils et de charges de moteur 120
V c.a., 20 A, monophasB,60 Hz. Elle fournit egalement une
protection avec un disjoncteur de fuite _,ta terre integral, en
appuyantsur un bouton <_ Test_> et << Reset>> (Reinitiatiser).
B. Bisjoncteurs(CA) - Chaque prise DDFT de 20 A et prise
verrouillablede 20 A est protegeepar un disjoncteur bipolaire
levier con(}u pour 20 A pour protegerle generateurcontre
les surcharges electriques.
7. Horometre - Indiqueles heuresde fonctionnement pour les
intervaltesd'entretien.
8, Blocd'alimentation -Indique la consommation electriquedu
generateur; chaquesection est d'environ25 %.
9. Reservoir de carburanl - Le reservoir peut contenir 4.5
gallons U.S.de carburant.
10. Jauge de carburant- Indiquele niveaude carburantdans le
reservoir.
11. Poignees- Pivoteret retracterpour le stockage.Appuyersur
le bouton & ressort pour d@lacer les poignees.
12. Remplissage d'huile - Verifier le niveaud'huile et ajouterde
I'huileici.
13, Borne de raise a [a torte - Relie le generateurb,une terre
approuvee.Voir la section << Mise & la terre du generateur_>
pour plus d'informations.
14. Potd'echappement-Inctut le pare-etincelles et rendsilencieux
le moteur.
15. Bougie d'allumage- Enflammele m_langeair/carburant.
l& Filtre d'huile de moteur - Filtrel'huile de moteur ; voir Section
3.1 pour le calendrierd'entretien.
17. Levier d'etrangleur - Utilise au demarrage d'un moteur
froid.
18. Filtre a air - Filtre I'airaspir_ par le moteur.
19. Vidanged'huile- Soupapede vidangedestinee& retirerI'huile
usageedu carter du moteur
20. Lanceur a rappel- Utiliser pour demarrer le moteur
manuellement.
14

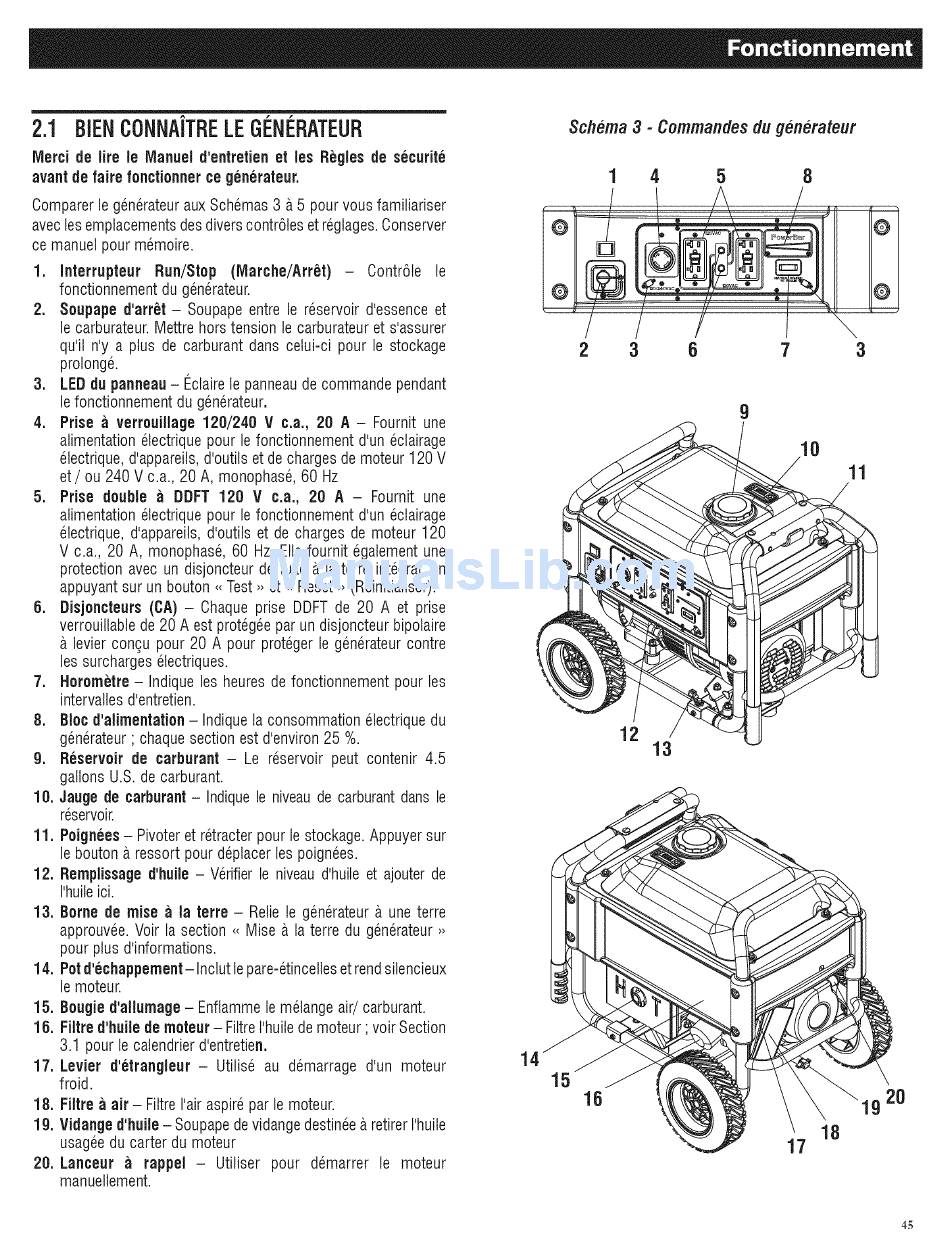

SchP.ma3 - Commandos dugP.nP.rateur
1
I °
2
4
c
/ .
3 B
5
7
8
3
(
13
9
10
11
15
17
18
20
19
