Beyerdynamic TG V70D Product Manual

TG V70d / TG V70d s deutsch
Sie haben sich für das dynamische Mikrofon TG V70d / TG V70d s Pflege
von beyerdynamic entschieden. Vielen Dank für Ihr Ver trauen.
Bei Bedarf reinigen Sie das TG V70d / TG V70d s mit einem ange-
Nehmen Sie sich bitte einige Minuten Zeit und lesen Sie diese
feuchteten, weichen Tuch. Wenn notwendig, können Sie ein mildes
Produkt information vor Inbetriebnahme aufmerksam durch.
Reinigungsmittel (z.B. Geschirrspülmittel) verwenden, auf keinen
Fall lösemittelhaltige Reiniger! Achten Sie darauf, dass keine
Sicherheitsinformationen
Flüssigkeit in den Mikrofonkorb gelangt.
• Schützen Sie das Mikrofon vor Feuchtigkeit, Herunterfallen und
Stoß. Sie könnten das Mikrofon dabei beschädigen! In regelmäßigen Abständen sollten Sie den integrierten
• Pusten Sie nicht in das Mikrofon und vermeiden Sie es, auf den Schaumstoffpoppschutz reinigen:
Mikrofonkorb zu klopfen. Zur Funktionskontrolle sollten Sie in • Mikrofonkorb gegen den Uhrzeigersinn abschrauben.
das Mikrofon sprechen oder ganz leicht am Mikrofonkorb kratzen. • Schaumstoffpoppschutz herausnehmen (evtl. mit einer Pinzette).
• Poppschutz mit klarem Wasser reinigen und anschließend
Anwendungen trocknen lassen.
Achten Sie bitte darauf, dass er vollständig getrocknet ist, bevor Sie
Das TG V70d / TG V70d s eignet sich zur Nahabnahme von Gesang
und Sprache. Durch den ausgeprägten Nahbesprechungseffekt lie- ihn wieder auf das Mikrofon setzen!
fert das TG V70d / TG V70d s speziell im Pop-, Soul- und Jazz-
Service
bereich einen druckvollen, weichen und in den Höhen sehr trans-
parenten Klang. Die Hypernierencharakteristik sorgt für maximalen Im Servicefall wenden Sie sich bitte an autorisiertes Fachpersonal.
Pegel bei sehr hoher Rückkopplungssicherheit. Öffnen Sie das Mikrofon auf keinen Fall selbst, Sie könnten sonst
Mithilfe der mitgelieferten Klammer kann es auf Mikrofonstativen alle Gewährleistungsansprüche verlieren.
mit 3/8"- oder 5/8"-Gewinden montiert werden. Der im Schaft
versenkte Schiebeschalter des TG V70d s kann in der „On" Position Versionen
verriegelt werden, um ein versehentliches Ausschalten zu verhin-
Bez.
dern. Hierfür muss der kleine Schraubenkopf bei entsprechender
TG V70d
Schalterstellung mit einem passenden Werkzeug um 90° gedreht
werden.
TG V70d s
Anschluss
Das TG V70d / TG V70d s ist mit einem 3-poligen XLR-Stecker aus- Zubehör - optional
gestattet. Sie können das Mikrofon an jeden symmetrischen
BMC 05 FM Standard-Mikrofonkabel XLR-XLR,
Mikrofoneingang anschließen. Erhältliche Kabel dafür finden Sie
unter „Zubehör optional". Eventuell anliegende Phantomspeisung
BMC 10 FM Standard-Mikrofonkabel XLR-XLR,
beschädigt das Mikrofon nicht.
GST 400
Inbetriebnahme
• Das TG V70d / V70d s hat eine Hypernierencharakteristik und
ist extrem rückkopplungsarm. Um maximale Rückkopplungssicher- GST 500
heit zu erreichen, sollte das Mikrofon so positioniert werden,
dass die Monitorboxen seitlich von hinten (Winkel ca. 110°) auf
das Mikrofon strahlen.
• Der Korb des Mikrofons sollte nicht mit den Händen umschlossen ST 600
werden, dies beeinträchtigt Richtcharakteristik und Übertra- MKV 8
gungsqualität massiv!
• Das TG V70d / TG V70d s hat einen integrierten Poppschutz.
Um Poppgeräusche zu vermeiden, sollten Sie das Mikrofon
schräg unterhalb des Mundes halten, so dass Sie leicht über das
Mikrofon singen bzw. sprechen.
• Zum Lieferumfang des TG V70d / TG V70d s gehört die Mikrofon-
klammer MKV 8 für Stative mit 3/8" und 5/8"-Gewinde.

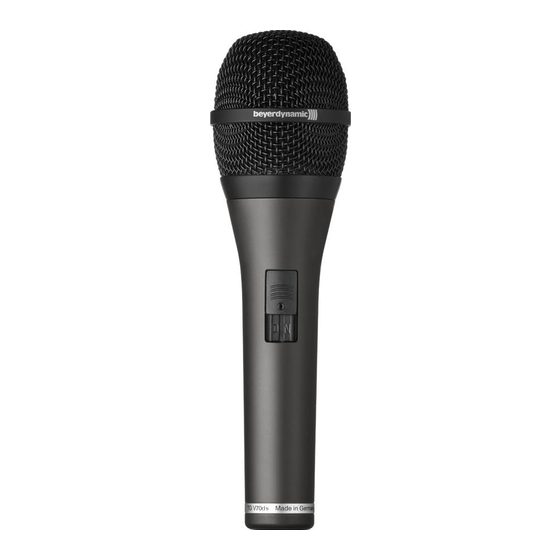

Thank you for selecting the TG V70d / TG V70d s dynamic micro-
phone from beyerdynamic.
Please take some time to read carefully through this information
before using the product.
Safety Information
• Protect the microphone from moisture and sudden impacts.
You could damage the microphone!
• Do not blow into the microphone and do not knock on the
microphone basket. Speak into the microphone or lightly
scratch the microphone head grill to check functionality.
Applications
The TG V70d / TG V70d s is suitable for close miking of song and
speech. The pronounced proximity effect of the TG V70d /
TG V70d s delivers an impressive, yet warm and, in the treble
range, very clear sound – especially in pop, soul and jazz. The
hypercardioid characteristic ensures maximum level sound with
very high acoustic feedback suppression.
Using the clip included in delivery, it can be mounted on micro-
phone stands with a 3/8" or 5/8" thread adapter. The slide switch
sunk into the body of the TG V70d s can be locked in the "on"
position to prevent it being switched off accidentally: to do this,
Beschreibung . . . . . . . . . . . . . . . . . . . . Best.-Nr.
the small screw head at the relevant switch setting must be rotated
Dynamisches Vokalmikrofon,
by 90˚ using an appropriate tool.
Hyperniere, inkl. Mikrofonklammer . . . . . 702.295
dito, jedoch mit verriegelbarem
Connection
Ein- und Ausschalter . . . . . . . . . . . . . . . . 707.287
The TG V70d / TG V70d s is equipped with a 3-pin XLR-plug. The
microphone can be connected to any balanced microphone input.
Available cables for the microphone can be found under "Optional
Accessories". The use of phantom powering does not damage the
Länge 5 m. . . . . . . . . . . . . . . . . . . . . . . . 434.787
microphone.
Länge 10 m. . . . . . . . . . . . . . . . . . . . . . . 434.795
Setting up
Mikrofonstativ, 3/8",
Höhe 0,90-1,65 m, • The TG V70d / TG V70d s has a hypercardioid polar pattern and
mit Schwenkarm G 400 . . . . . . . . . . . . . 421.294 produces almost no feedback. In order to achieve maximum
Mikrofonstativ, 3/8", suppression of feedback, the microphone should be positioned
Höhe 0,85-1,60 m, mit in such a way that the monitor speakers are aimed at the micro-
ausziehbarem phone laterally from behind (angle approx. 110˚).
Schwenkarm G 500. . . . . . . . . . . . . . . . . 406.252 • The microphone grill should not be cupped with the hands, as
Stativ, 3/8", Höhe 0,87 - 1,57 m . . . . . . . 421.316 this massively affects the directional characteristic and the quality
Mikrofonklammer, 3/8" und 5/8" . . . . . . 407.216 of the transmission.
• The TG V70d / TG V70d s has an integrated pop screen. To
avoid popping noises, the microphone should be positioned
below the mouth at a slight angle, so that you can speak or sing
just over the microphone.
• The MKV 8 microphone clip for stands with a 3/8" and 5/8"
thread adapter is included in delivery.
TG V70d / TG V70d s english
Maintenance
The TG V70d / TV V70d s may be cleaned with a soft, damp cloth
as required. If necessary, a gentle cleaning agent (e.g. washing-up
liquid) may be used – but on no account use a cleaner containing
solvents. Make sure that no liquid penetrates the microphone grill.
The integrated foam pop screen should be cleaned at regular intervals:
• Unscrew the microphone grill in an anticlockwise direction
• Remove the foam pop screen (with tweezers if required)
• Clean the pop screen with pure water and then leave to dry.
Ensure that the screen is completely dry before putting it back in
the microphone.
Service
Servicing must be carried out by qualified service personnel only.
Dismantling the microphone yourself will invalidate the guarantee.
Versions
Model Description . . . . . . . . . . . . . . . . . . . . . . Order #
TG V70d Dynamic vocal microphone,
hypercardioid incl. microphone clamp . . . 702.295
TG V70d s same as above, but with
locking on/off switch. . . . . . . . . . . . . . . . 707.287
Optional Accessories
BMC 05 FM Standard microphone cable
XLR-XLR, length 5 m . . . . . . . . . . . . . . . . 434.787
BMC 10 FM Standard microphone cable
XLR-XLR, length 10 m . . . . . . . . . . . . . . . 434.795
GST 400 Microphone stand, 3/8",
height 0.90 - 1.65 m,
with removable G 400 boom . . . . . . . . . 421.294
GST 500 Microphone stand, 3/8",
height 0.85 - 1.60 m,
with removable, telescopic
G 500 boom . . . . . . . . . . . . . . . . . . . . . . 406.252
ST 600 Stand, 3/8", height 0.87 - 1.57 m. . . . . . 421.316
MKV 8 Microphone clamp, 3/8" and 5/8" . . . . . 407.216
TG V70d / TG V70d s français
Nous vous félicitons pour l'achat du microphone dynamique Entretien
TG V70d / TG V70d s de beyerdynamic et vous remercions de votre
Le cas échéant, nettoyez le TG V70d / TG V70d s à l'aide d'un
confiance. Veuillez lire attentivement ces informations produit
chiffon doux humidifié. Si nécessaire, vous pouvez utiliser un
avant de la mise en marche du microphone.
produit nettoyant doux (p. ex. produit vaisselle), n'utilisez en aucun
cas de solvants. Veillez à ce qu'aucun liquide ne pénètre dans la
Sécurité
tête de microphone.
• Veillez à ce que le microphone soit protégé de l'humidité et de
Nous vous recommandons de nettoyer régulièrement la protection
tous dommages résultant de chutes ou de chocs mécaniques.
anti-pop en mousse intégrée :
• Ne soufflez pas dans le microphone. Pour tester le bon fonc-
• Dévisser la tête de microphone dans le sens inverse des aiguilles
tionnement, nous vous recommandons de parler dans le micro-
phone ou de gratter très légèrement la tête du microphone. d'une montre.
• Retirer la protection anti-pop en mousse (éventuellement à l'aide
d'une pincette).
Applications
• Nettoyer la protection anti-pop à l'eau claire puis la laisser
Le TG V70d / TG V70d s se prête particulièrement à la prise de voix
sécher.
et de chant de proximité. Grâce à son effet de proximité prononcé,
Veillez à ce qu'elle soit entièrement sèche avant de la placer de
le TG V70d / TG V70d s fournit un son puissant, souple et d'une
nouveau sur le microphone !
remarquable transparence dans les aiguës (en particulier pop, soul
et jazz). Sa directivité hypercardioïde garantit un niveau maximal
Service après-vente
avec une protection maximale contre l'effet Larsen.
En cas de nécessité veuillez vous adresser à un technicien
A l'aide de la pince fournie, il peut être monté sur des pieds de
beyerdynamic autorisé. N'ouvrez jamais le microphone, vous
microphone avec filetage 3/8" ou 5/8". Le commutateur à coulisse
risquerez sinon de perdre vous droits de garantie.
encastré dans le corps du TG V70d s peut être verrouillé en position
« On » pour éviter une mise hors-circuit accidentelle. A cet effet, à
Modèles
l'aide d'un outil approprié, tourner de 90° la petite tête de vis en
position de commutateur correspondante. Mod.
TG V70d
Branchement
Le TG V70d / TG V70d s est doté d'une fiche XLR 3 broches. Vous
TG V70d s
pouvez brancher le microphone sur toutes les entrées de micro-
phone symétriques. Pour ce faire, vous trouverez les câbles
disponibles au point « Accessoires – en option ». Une alimentation
Accessoires en option
fantôme éventuellement appliquée n'endommage pas le micro-
phone. BMC 05 FM Câble de microphone standard,
Mise en marche BMC 10 FM Câble de microphone standard,
• Le TG V70d / TG V70d s a une directivité hypercardioïde et est
GST 400
extrêmement peu sensible à l'effet Larsen. Pour une protection
maximum contre l'effet Larsen, nous recommandons de
positionner le microphone de façon à ce que le son des
GST 500
moniteurs parvienne latéralement de l'arrière (angle d'environ
110°) au microphone.
• Nous vous recommandons également de ne pas entourer de la
main la tête de microphone pour ne pas affecter la directivité et
ST 600
la qualité de transmission !
• Le TG V70d / TG V70d s est doté d'une protection anti-pop
MKV 8
intégrée. Pour réduire le risque d'effets « pop », nous vous
conseillons de tenir le microphone légèrement incliné sous la
bouche.
• Le TG V70d / TG V70d s est livré avec la pince de microphone
MKV 8 pour les pieds de sol avec filetage 3/8" et 5/8".
Description . . . . . . . . . . . . . . . . . . . . . . Art. N°
Microphone dynamique,
hypercardioïde, avec pince de
microphone. . . . . . . . . . . . . . . . . . . . . . . 707.295
idem, mais avec interrupteur
marche/arrêt . . . . . . . . . . . . . . . . . . . . . . 707.287
XLR-XLR, longueur: 5 m . . . . . . . . . . . . . 434.787
XLR-XLR, longueur: 10 m . . . . . . . . . . . . 434.795
Pied de sol, 3/8",
hauteur: 0,90-1,65 m,
avec perche démontable G 400. . . . . . . . 421.294
Pied de sol, 3/8",
hauteur: 0,85-1,60 m,
avec perche démontable,
télescopique G 500 . . . . . . . . . . . . . . . . . 406.252
Pied de sol, 3/8",
hauteur: 0,87 - 1,57 m . . . . . . . . . . . . . . 421.316
Pince de microphone, 3/8" et 5/8" . . . . . 407.216
