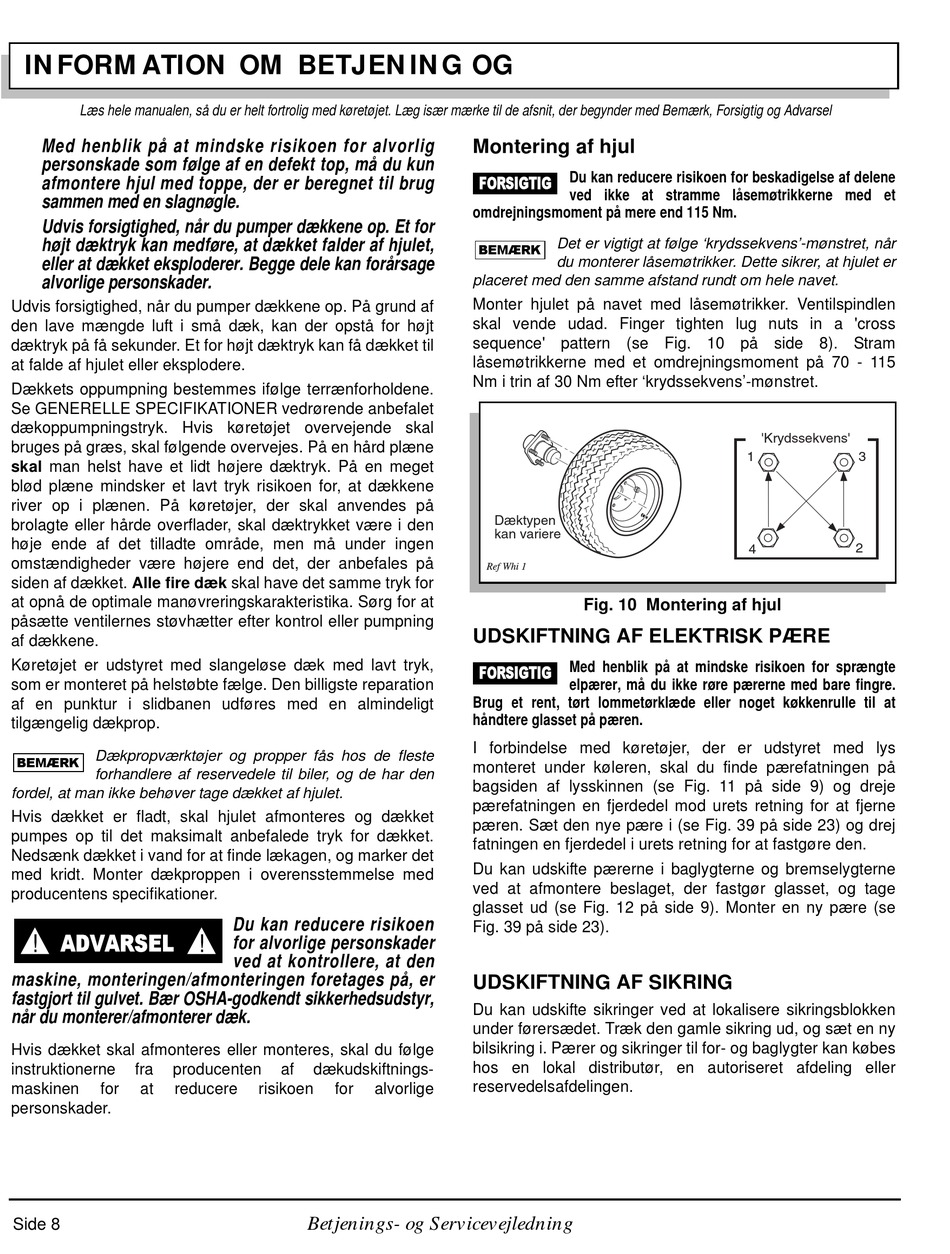

INFORMATION OM BETJENING OG
Læs hele manualen, så du er helt fortrolig med køretøjet. Læg især mærke til de afsnit, der begynder med Bemærk, Forsigtig og Advarsel
Med henblik på at mindske risikoen for alvorlig
personskade som følge af en defekt top, må du kun
afmontere hjul med toppe, der er beregnet til brug
sammen med en slagnøgle.
Udvis forsigtighed, når du pumper dækkene op. Et for
højt dæktryk kan medføre, at dækket falder af hjulet,
eller at dækket eksploderer. Begge dele kan forårsage
alvorlige personskader.
Udvis forsigtighed, når du pumper dækkene op. På grund af
den lave mængde luft i små dæk, kan der opstå for højt
dæktryk på få sekunder. Et for højt dæktryk kan få dækket til
at falde af hjulet eller eksplodere.
Dækkets oppumpning bestemmes ifølge terrænforholdene.
Se GENERELLE SPECIFIKATIONER vedrørende anbefalet
dækoppumpningstryk. Hvis køretøjet overvejende skal
bruges på græs, skal følgende overvejes. På en hård plæne
skal man helst have et lidt højere dæktryk. På en meget
blød plæne mindsker et lavt tryk risikoen for, at dækkene
river op i plænen. På køretøjer, der skal anvendes på
brolagte eller hårde overflader, skal dæktrykket være i den
høje ende af det tilladte område, men må under ingen
omstændigheder være højere end det, der anbefales på
siden af dækket. Alle fire dæk skal have det samme tryk for
at opnå de optimale manøvreringskarakteristika. Sørg for at
påsætte ventilernes støvhætter efter kontrol eller pumpning
af dækkene.
Køretøjet er udstyret med slangeløse dæk med lavt tryk,
som er monteret på helstøbte fælge. Den billigste reparation
af en punktur i slidbanen udføres med en almindeligt
tilgængelig dækprop.
Dækpropværktøjer og propper fås hos de fleste
BEMÆRK
forhandlere af reservedele til biler, og de har den
BEMÆRK BEMÆRK
fordel, at man ikke behøver tage dækket af hjulet.
Hvis dækket er fladt, skal hjulet afmonteres og dækket
pumpes op til det maksimalt anbefalede tryk for dækket.
Nedsænk dækket i vand for at finde lækagen, og marker det
med kridt. Monter dækproppen i overensstemmelse med
producentens specifikationer.
ADVARSEL
!
maskine, monteringen/afmonteringen foretages på, er
fastgjort til gulvet. Bær OSHA-godkendt sikkerhedsudstyr,
når du monterer/afmonterer dæk.
Hvis dækket skal afmonteres eller monteres, skal du følge
instruktionerne fra producenten
maskinen for at reducere
personskader.
Side 8
Du kan reducere risikoen
!
for alvorlige personskader
ved at kontrollere, at den
af dækudskiftnings-
risikoen for alvorlige
Betjenings- og Servicevejledning

Montering af hjul

FORSIGTIG
Du kan reducere risikoen for beskadigelse af delene
ved ikke at stramme låsemøtrikkerne med et
omdrejningsmoment på mere end 115 Nm.
Det er vigtigt at følge 'krydssekvens'-mønstret, når
BEMÆRK
du monterer låsemøtrikker. Dette sikrer, at hjulet er
BEMÆRK BEMÆRK
placeret med den samme afstand rundt om hele navet.
Monter hjulet på navet med låsemøtrikker. Ventilspindlen
skal vende udad. Finger tighten lug nuts in a 'cross
sequence' pattern (se Fig. 10 på side 8). Stram
låsemøtrikkerne med et omdrejningsmoment på 70 - 115
Nm i trin af 30 Nm efter 'krydssekvens'-mønstret.
Dæktypen
kan variere
Ref Whi 1
Fig. 10 Montering af hjul
UDSKIFTNING AF ELEKTRISK PÆRE
FORSIGTIG
Med henblik på at mindske risikoen for sprængte
elpærer, må du ikke røre pærerne med bare fingre.
Brug et rent, tørt lommetørklæde eller noget køkkenrulle til at
håndtere glasset på pæren.
I forbindelse med køretøjer, der er udstyret med lys
monteret under køleren, skal du finde pærefatningen på
bagsiden af lysskinnen (se Fig. 11 på side 9) og dreje
pærefatningen en fjerdedel mod urets retning for at fjerne
pæren. Sæt den nye pære i (se Fig. 39 på side 23) og drej
fatningen en fjerdedel i urets retning for at fastgøre den.
Du kan udskifte pærerne i baglygterne og bremselygterne
ved at afmontere beslaget, der fastgør glasset, og tage
glasset ud (se Fig. 12 på side 9). Monter en ny pære (se
Fig. 39 på side 23).

UDSKIFTNING AF SIKRING

Du kan udskifte sikringer ved at lokalisere sikringsblokken
under førersædet. Træk den gamle sikring ud, og sæt en ny
bilsikring i. Pærer og sikringer til for- og baglygter kan købes
hos en lokal distributør, en autoriseret afdeling eller
reservedelsafdelingen.
'Krydssekvens'
3
1
2
4
