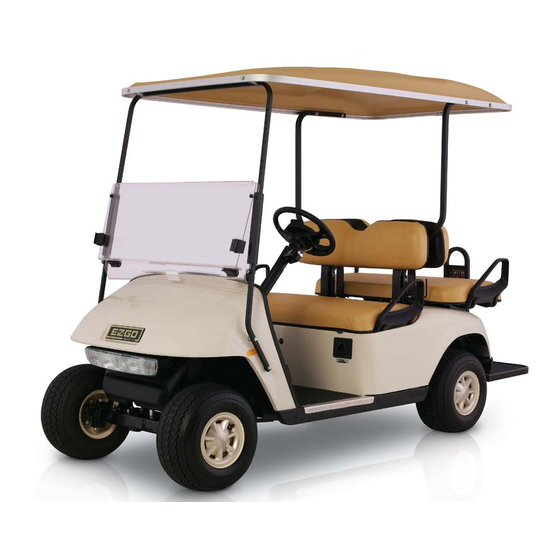

E-Z-GO FREEDOM Owner's And Service Manual

Gasoline powered fleet golf cars & personal vehicles
Hide thumbs Also See for FREEDOM:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

See also: Owner's Manual
28681-G01-FR
OWNER'S MANUAL & SERVICE GUIDE
MANUEL D'EXPLOITATION
ET D'ENTRETIEN
GASOLINE POWERED FLEET GOLF CARS & PER-
SNAL VEHICLES
VOITURETTES DE GOLF INDUSTRIELLES
A ESSENCE & VEHICULES PRIVES
STARTING MODEL YEAR 2002
A PARTIR DES MODELES DE L'ANNEE 2002
REVISED 10-10-02
Mise à jour le 10-10-02
