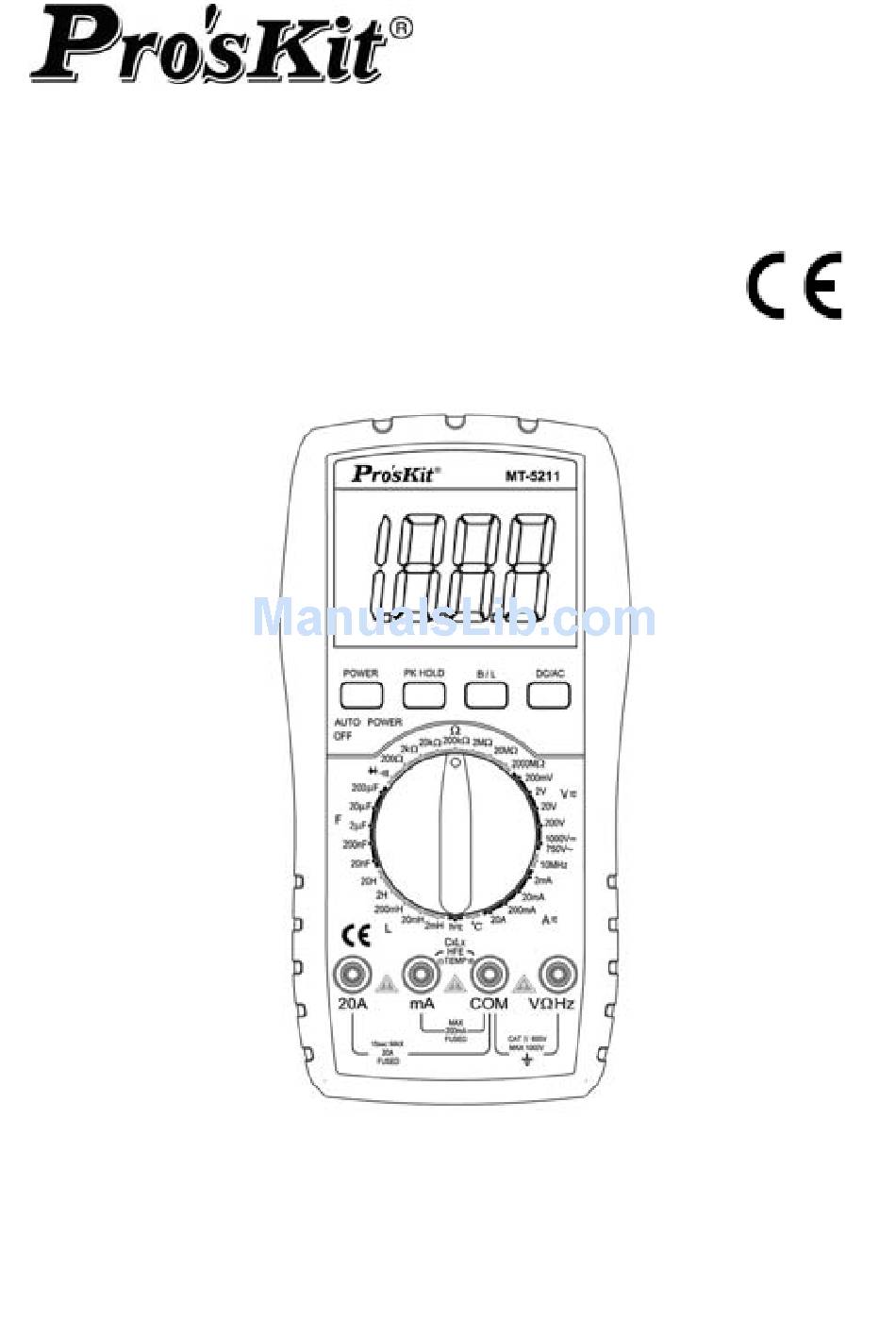

- Page 1 MT-5211 3-1/2 Digital LCR Multimeter User’s Manual Edition, ©2014 Copyright by Prokit’s Industries Co., Ltd.
- Page 2 OPERATION MANUAL SUMMARIZE The instrument is a stable digital multimeter driven by battery. It comes with 28mm high LCD to make reading more clear. Backlight display and overload protection make it convenient to use .This instrument features multi functions for measuring DCV, ACV, DCA,ACA, resistance, capacitance, inductance, diode, transistor, continuity , temperature and frequency.
-
Page 3: Technical Characteristic
2 TECHNICAL CHARACTERISTIC 2.1 Accuracy:±(a%× rdg＋d) at (23±5)℃ ， R.H.<75% ， one year guaranteed from the production date. 2.2 TECHNICAL DATA 2.2.1 DCV RANGE ACCURACY RESOLUTION 200mV 100uV ±(0.5%+3) 10mV 200V 100mV 1000V ±(1.0%+5) Input resistance: All ranges: 10 MΩ Overload protection: 250V DV or AC peak value at 200mV range.1000V DC or AC peak value at other ranges. - Page 4 2.2.4 ACA RANGE ACCURACY RESOLUTION ±(1.0%+5) 20mA 10uA 200mA ±(2.0%+5) 100uA ±(3.0%+10) 10mA Max measuring voltage drop：200mV. Max Input current: 20A (less than 10 seconds). Overload protection：0.2A/250V fast-blow fuse, 20A/250V quick-action fuse for range 20A. Frequency response: 40Hz-200Hz. Display: Sine wave RMS (AVG value response). 2.2.5 RESISTANCE（Ω）...
- Page 5 2.2.6 CAPACITANCE (C) RANGE ACCURACY RESOLUTION 20nF 10pF 200nF 100pF ±(2.5%+20) 20uF 10nF 200uF ±(5.0%+5) 100nF Testing frequency: 100Hz Overload protection: 36V DC or AC peak value 2.2.7 INDUCTANCE (L) RANGE ACCURACY RESOLUTION 20mH 10uH ±(2.5%+20) 200mH 100uH 10mH Testing frequency: 100Hz Overload protection: 36V DC or AC peak value 2.2.8 TEMPERATURE (T) RANGE...
-
Page 6: Operation
Overload protection: 250V DC or AC peak value Warning: DO NOT input any voltage at this range for safety! 2.2.11 TRANSISTOR hFE data TEST Range Displaying value Test condition The base electrode current is approx 0~1000 NPN or PNP 10uA, and Vce is approx 3V 3 OPERATION 3.1 Front panel description... -
Page 7: Current Measurement
Do not touch a high voltage circuit when measuring high voltage. 3.3 CURRENT MEASUREMENT 3.3.1 Insert the black test lead into “COM” jack, the red one to “mA” or “20A” jack. 3.3.2 Set the range knob to “A: range, If the measured current is unsure beforehand, set the range knob to the highest range, then reduce it gradually until get the highest resolution readings. -
Page 8: Inductance Measurement
If the capacitance value being measured exceeds the max value of the range selected, LCD displays "OL". set the range knob to the highest range, then reduce it gradually until get the highest resolutions readings Before measuring, LCD display might not be zero; the residual reading will decrease gradually and should be disregarded. - Page 9 NOTE: When input is 10Vrms or less, a reading is possible but maybe over-range. Shielded cable is recommended when measuring small signals under noisy conditions. Be careful when measuring high volt circuit. Do not input a voltage over DC 250V or AC peak factor to avoid damage to the meter.
-
Page 10: Maintenance
4 MAINTENANCE DO NOT tamper with the circuit it’s a precision meter and should only be serviced by factory personnel. 4.1 Do not operate or store the instrument in high temperature or high humidity place and do not work closed to flammability substance or explosive or strong magnetic field. - Page 11 MT-5211 3-1/2 LCR 數位電錶使用手冊 一. 產品概述 MT- 5211 3-1/2 LCR 電錶是一台性能穩定、可靠性高的電池驅動數位萬用電 錶。它採用了 28mm 字高的 LCD 顯示器，擁有背光顯示及超載保護功能，更 方便使用者操作。 該儀器具有測量 DCV、ACV、DCA、ACA、電阻、電容、電感、二極體、電 晶體三極管、通斷測試、溫度及頻率等參數和峰值保持功能，採用雙積分 A / D 轉換的核心處理器，是一台性能優越的工具儀錶，適合在實驗室、工廠、家庭 使用者的理想工具。 二. 安全注意事項 該儀錶的設計符合 IEC1010 標準。 操作之前，請先閱讀安全注意事項。 測量電壓時 ， 請勿輸入超過直流 1000V 或交流 750V 有效值的極限電壓。 電壓低於 36V 為安全電壓，當測量電壓高於 36V DC/25V AC，請檢查連...
- Page 12 ” 電池電量低：“ 工作環境：溫度（0～ 40）℃，濕度< 80％ RH 電源：9V(6F22 或同等型號) 尺寸：189*97*35mm (長*寬*高) 重量：大約 390 克（不包括電池） 配件：使用說明書一本，測試錶棒(20A)一對，防震套一個，溫度探頭一 副,電晶體測試座一個 2 電氣規格： 2-1 準確度: ±(讀數 x a％+最低有效位） ，保證準確度環境︰(23±5)℃，相 對濕度 75％. 2-2 直流電壓 (DCV)： 量程 準確度 分辨力 200mV 100uV ±(0.5%+3) 10mV 200V 100mV 1000V ±(1.0%+5) 輸入阻抗：所有量程 10MΩ 超載保護：200mV 量程為...
- Page 13 2-4. 直流電流 (DCA) 量程 準確度 分辨力 ±(0.8%+3) 20mA 10uA 200mA ±(1.2%+4) 100uA ±(2.0%+5) 10mA 最大測量電壓降：200mV 的範圍 最大輸入電流：20A（不超過 10 秒） 超載保護：20A 以下量程：0.2A/250V 速熔保險絲 20A 量程：為 20A/250V 即溶保險絲 2-5. 交流電流（ACA） 量程 準確度 分辨力 ±(1.0%+5) 20mA 10uA 200mA ±(2.0%+5) 100uA ±(3.0%+10) 10mA 最大測量電壓降：200mV 的範圍 最大輸入電流：20A （不超過...
- Page 14 影響測量的準確度，實測時應該減去，讀數反應緩慢屬正 常現象，請在顯示值穩定後再讀數 2-7. 電容 (F) 量程 準確度 分辨力 20nF 10pF ±(2.5%+20) 200nF 100pF 20uF 10nF ±(5.0%+5) 200uF 100nF 測試頻率 100Hz 過載保護：36V 直流或交流峰值 2-8. 電感 (L) 量程 準確度 分辨力 20mH 10uH ±(2.5%+20) 200mH 100uH 10mH 測試頻率 100Hz 過載保護：36V 直流或交流峰值 2-9. 溫度(T) 量程...
- Page 15 2-11. 二極體及通斷測試 量程 準確度 分辨力 正 向 直 流 電 流 約 1mA. 反 向 電 壓 二極體正向壓降 約 3V. 蜂鳴器發出長聲, 開路電壓約 3V 測試兩點電阻低 於 (70±20)Ω. 過載保護：250V 直流或交流峰值 警告：為了安全，在此量程請勿輸入電壓 2-12. 晶體三極管 hFE 參數測試 量程 測試範圍 測試條件 基極電流約 10uA, 0~1000 NPN or PNP Vce 約為...
- Page 16 測量直流電壓時，使＂DC/AC＂鍵彈起置 DC 測量方式；測量交 流電壓時，使＂DC/AC＂鍵按下置 AC 測量方式 將測試錶棒接觸測試點，LCD 即顯示被測電壓值; 測量直流電壓 顯示時，紅色表棒所接觸該點電壓極性為正極。 注意事項： 如果 LCD 顯示“OL ”，表明已超過量程範圍，需將量程轉至高一 檔位。 不要測量超過 1000V 以上直流或 750V 以上交流電壓，轉換功能 和量程時，錶棒應離開測試點，否則會損壞儀錶。 注意測量高電壓電路時，應避免觸及高壓電路。 C. 電流測量: 將黑色錶棒插入“ COM ”插孔，紅錶棒插入“mA”或“20A ”插孔中。 將功能開關轉至 DC 或 AC mA/A 檔，如果被測電流大小未知，應 先選擇最大量程，再逐步減小，直到獲得解析度最高的讀數。 測量直流電流時，使＂DC/AC＂鍵彈起置 DC 測量方式；測量交 流電流時，使＂DC/AC＂鍵按下置 AC 測量方式 將儀錶的錶棒串聯接入被測電路上，LCD 即顯示被測電流值，測...
- Page 17 設量程開關轉到電容量程上。將紅，黑錶棒跨接在被測電容的兩 端進行測量，必要時請注意極性，“ COM ”端口為正極端，“mA” 端口為負極端。 注意事項： 如果被測電容超過所選量程之最大值，液晶顯示幕上只顯示 “OL”，此時應將開關轉高一檔。 在測試電容之前，液晶顯示幕上可能尚有殘留讀數，屬正常現 象，它不會影響測量結果。 大電容檔測量嚴重漏電或擊穿電容時，將顯示一數字且不穩定 請在測試電容容量之前，對電容應充分的放電，以防止損害儀錶。 嚴禁在此檔輸入電壓。 F. 電感測量： 將量程開關置於相應之電感量程上，將測試電感插入“COM”和 “ mA ”插孔 將表筆跨接在被測試電感的兩端進行測量 注意事項： 如果被測電容超過所選量程之最大值，液晶顯示幕上只顯示 “OL”， 此時應將開關轉高一檔。 同一電感量存在不同阻抗時測得的電感值不相同 在使用 2mH 量程時，應先將表筆短路，測得引線電感值，然後 在實測中減去。 測量小電感是，如果用大量程檔位元將會出現顯示不穩定的隨機 現象。 嚴禁在此檔輸入電壓。 G. 溫度測量： 將量程開關轉到溫度檔上，將熱電偶感測器的冷端(自由端)負極 (黑色插頭)插入＂mA＂插孔中，正極(紅色插頭)插入＂COM＂插孔. 將熱電偶感測器的工作端(測試端)置於被測物上面或內部 ， 可直接 從顯示器上讀取溫度值，讀數為攝氏度 注意事項：...
- Page 18 在吵雜的環境中，測量小信號時最好使用遮罩電纜。 測量信號時，避免接觸高電壓電路。 禁止輸入超過 250V 直流或是交流峰值，以防止損害儀錶。 I. 電晶體 hFE： 將量程開關置於＂hFE＂檔 將電晶體測試座插入“COM”和“ mA”插孔.注意極性，“ COM ”端口 為正極端，“mA”端口為負極端。 確定所測電晶體為 NPN 型或 PNP 型，將發射極、基極、集電極 分別插入測試座的相應插孔 J. 二極體及通斷測試： 連接黑色錶棒插入到“ COM ”插孔，紅錶棒插入“ V/Ω/Hz ”插孔. （注意紅色錶棒為+） 將量程開關轉至 檔位, 並將紅色錶棒連接到待測試二極管 正極，黑色錶棒連接到二極管負極，讀數為二極管正向壓降的近 似值。 把錶棒連接到待測電路的兩點，如果內置蜂鳴器發出聲音，則兩 點之間電阻低於約(70±20)Ω。 H. 最大值顯示 按下“PK HOLD”鍵，液晶顯示幕上”PH”符號，當前測試過程中最 大的數據就會保持在 LCD 上; 再次按下該鍵”PH”符號消失，取消最大 值測量功能，恢復正常測量.
- Page 19 5． 如果長時間不使用，應該取出電池，防止電池漏液腐蝕儀錶。 6． 注意 9V 電池使用情況，當 LCD 顯示“ ”時，應該更換電池，步 驟如下︰ 6.1 拆下固定電池蓋的螺絲，打開電池蓋。 6.2 取出 9V 舊電池，換上同類型的新電池。雖然任何 9V 電池都可 使用， 但為長時間使用，推薦使用鹼性電池。 6.3 蓋上電池蓋，鎖緊螺絲。 7． 更換保險絲，步驟同更換電池，更換保險絲時， 請使用規格，型 號相同的保險絲。 六. 故障排除 如果你的儀錶不能正常運作，下面的方法可以幫助你快速解決一般問題，如 果故障仍無法排除，請與維修中心或經銷商聯繫，我們將儘快協助您處理。 故障現象 檢查部位及方法 電源未接通 沒顯示 保持開關 電池失效，請更換 符號出現 電池電力不夠，請更換電池 電流無法測量 保險絲損壞，請更換保險絲 測量誤差大...
- Page 20 寶工實業股份有限公司 PROKIT’S INDUSTRIES CO., LTD. http://www.prokits.com.tw E-mail:pk@mail.prokits.com.tw ©2014 Prokit’s Industries Co., LTD. All rights reserved 2014001(C)
