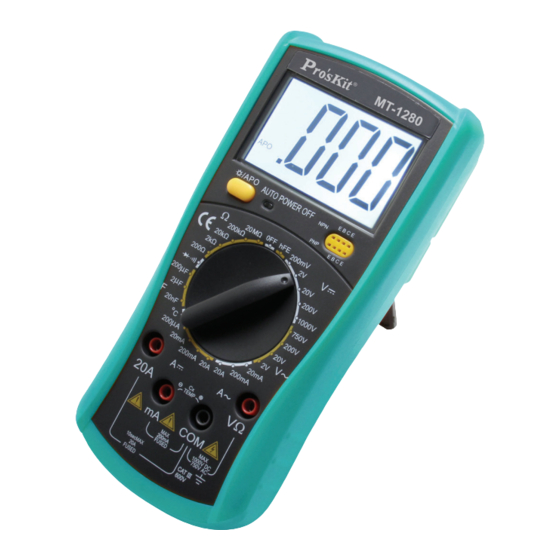

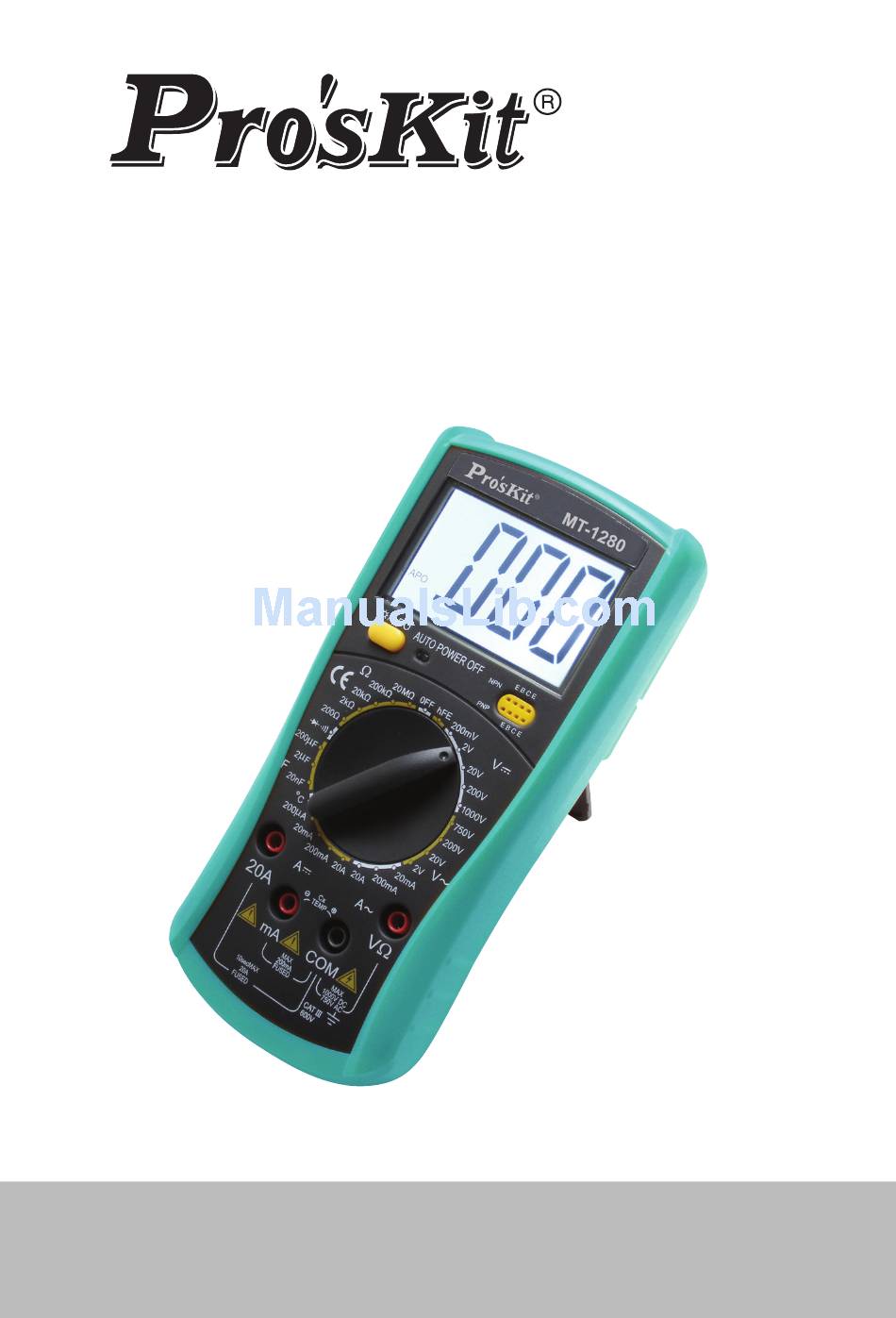

Page 1: Digital Multimeter
Digital Multimeter MT-1280 U s e r ’ s M a n u a l... -
Page 2: Safety Note
• SUMMARIZE The meter is a stable multimeter with 25mm LCD display, driv- en by battery. It’s widely used on measuring DCV, ACV, DCA, ACA, resistance, capacitance, diode, transistor, continuity test and temperature. It’s an ideal tool for lab, factory and family. •... -
Page 3: Technical Characteristic
• CHARACTERISTIC 1. GENERAL 1-1. Displaying: LCD displaying. 1-2. Max. displaying: 1999(3 1/2digit) auto polarity indication. 1-3. Measuring method: dual slope A/D conversion. 1-4. Sampling rate: approx. 3 times/second. 1-5. Overrange indication: the MSD displays"1" or "-1". 1-6. Low battery indication:" "... - Page 4 • 1000V DC or AC peak value at other ranges. 2-2-2. ACV RANGE ACCURACY RESOLUTION ±(0.8%+5d) 10mV 200V 100mV 750V ±(1.2%+10d) • Input resistance: 10MΩ • Overload protection: 1000V DC or AC peak value • Frequency response: (40~200)Hz • Display: sine wave RMS (mean value response) 2-2-3.DCA RANGE ACCURACY...
- Page 5 2-2-4.ACA RANGE ACCURACY RESOLUTION 20mA ±(1.0%+15d) 10uA 200mA ±(2.0%+5d) 100uA ±(3.0%+10d) 10mA • Max. measuring volt drop: 200mV • Max. input current: 20A (the test time should be in 10 seconds) • Overload protection: 0.2A/250V; 20A/250V fast-blown fuse • Frequency response: (40~200)Hz •...
- Page 6 2-2-6. CAPACITANCE (C) RANGE ACCURACY RESOLUTION 20nF ±(2.5%+20d) 10pF 200uF ±(5.0%+10d) 100nF • Overload protection: 36V DC or AC peak value 2-2-7.TEMPERATURE(˚C) Range Accuracy Resolution (-20~1000)˚C < 400˚C±(1.0%+5d) 1˚C ≥ 400˚C±(1.5%+15d) • Sensor: K-type thermocouple with banana plug 2-2-8.DIODE AND CONTINUITY TEST Range Displaying value Test condition...
-
Page 7: Operation
2-2-9. Triode hFE test Range Display range Test condition hFE NPN or PNP 0~1000 Basic current is approx.10uA,Vce is approx.3V 4. OPERATION 4.1 Front panel description 1. Model 2. LCD display 3. Shine diode 4. range knob 5. 20A current jack 6."-"... -
Page 8: Acv Measurement
LCD. NOTE: 1. If the measured voltage is unsure beforehand, should set the range knob to the highest range, then, switch to a proper range according to the displayed value. " " 2. If LCD displays , it means overrange, should set the range knob to a higher range. -
Page 9: Resistance Measurement
" " range 2. If LCD displays , it means overrange, should set the knob to a higher range. 3. Max. input current is 200mA or 20A (subject to where red lead insert), excessive current will blow the fuse. Be careful when measuring. -
Page 10: Capacitance Measurement
knob to a higher range. When the resistance is over 1MΩ, the meter may take a few seconds to stabilize. This is normal for high resistance readings. 2. When input terminal is in open circuit, overload displays. 3. When measuring in-line resistance, be sure that power is off and all capacitors are released completely. -
Page 11: Temperature Measurement
reading is the approximation of the diode positive volt drop. 3. Connect the test leads to two points of the measured circuit, if buzzer sounds, the resistance is lower than approx. (70±20) Ω. 4.9 TEMPERATURE MEASUREMENT Insert the cathode of thermocouple’s cold end to " mA" jack and anode to "... - Page 12 high temperature, high humidity, and flammability, explosive and strong magnetic field. 3. Use the damp cloth and soft solvent to clean the meter, do not use abrasive and alcohol. 4. If do not operate it for a long time, should take out the bat- tery.
- Page 13 一、概述 MT-1280儀錶是一種性能穩定、用電池驅動的高可靠性數位萬 用表。儀錶採用40mm字高LCD顯示器，讀數清晰、更加方便 使用。 此系列儀錶可用來測量直流電壓和交流電壓、直流電流和交流電 流、電阻、電容、二極體、三極管、通斷測試、溫度等參數。整 機以雙積分A/D轉換為核心，是一台性能優越的工具儀錶，是實 驗室、工廠、無線電愛好者及家庭理想工具。 二、安全事項 該系列儀錶在設計上符合IEC1010條款（國際電工委員會頒佈的 安全標準），在使用之前，請先認真閱讀說明書。 1. 各量程測量時，禁止輸入超過量程的極限值。 2. 36V以下的電壓為安全電壓，在測高於36V直流、25V交流電 壓時，要檢查表筆是否可靠接觸，是否正確連接、是否絕緣 良好等，以避免電擊。 3. 換功能和量程時，表筆應離開測試點。 4. 選擇正確的功能和量程，謹防誤操作，該系列儀錶雖然有全 量程保護功能，但為了安全起見，仍請您多加注意。 5. 在電池沒有裝好和後蓋沒有上緊時，請不要使用此表進行測 試工作。 6. 測量電阻時，請勿輸入電壓值。 7. 在更換電池或保險絲前，請將測試表筆從測試點移開，並關 閉電源開關。 8. 安全符號說明： “ ”存在危險電壓，“ ”接地，“ ”雙絕緣， “ ”操作者必須參閱說明書 ，“ ”低電壓符號。...
- Page 14 測量方式：雙積分式A/D轉換 1-4. 採樣速率：約每秒鐘3次 1-5. 超量程顯示：最高位顯“1”或“-1” 1-6. 低電壓顯示：“ ”符號出現 1-7. 工作環境：(0~40)℃，相對濕度<80% 1-8. 電源：一只9V電池（NEDA1604/6F22或同等型號） (不含電池) 1-9. 體積（尺寸）：190×90×50mm （長×寬×高） 1-10. 重量：約335g（不含電池） 1-11. 附件：使用說明書一本，防震套、外包裝盒各一個，錶筆 一副、K型熱電偶TP01 一支。 2. 技術特性 2-1. 準確度:±(a%×讀數＋字數)，保證準確度環境溫度: (23±5)˚C，相對濕度<75%。 2-2. 性能（注“▲”表示該表有此功能） 型號 MT-1280 功能 直流電壓DCV ▲ 交流電壓ACV ▲ 直流電流DCA ▲ 交流電流ACA ▲...
- Page 15 Ω 電阻 ▲ 二極體/通斷 ▲ 電容 ▲ ˚C 溫度 ▲ 三極管hFE ▲ 2-3.技術指標 2-3-1.直流電壓(DCV) 量程 準確度 分辨力 200mV 100uV ±(0.5%+3d) 10mV 200V 100mV 1000V ±(0.8%+10d) •輸入阻抗：所有量程為10MΩ •超載保護：200mV量程為250V直流或交流峰值；其餘為1000V直流或 交流峰值。 2-3-2.交流電壓(ACV) 量程 準確度 分辨力 ±(0.8%+5d) 10mV 200V 100mV 750V ±(1.2%+10d)
- Page 16 •輸入阻抗：10MΩ •超載保護：1000V直流或交流峰值； •頻率回應：40~200Hz •顯 示：正弦波有效值（平均值響應）。 2-3-3.直流電流(DCA) 量程 準確度 分辨力 200uA ±(0.8%+10d) 0.1uA 20mA ±(0.8%+10d) 10uA 200mA ±(1.2%+8d) 100uA ±(2.0%+5d) 10mA •最大輸入壓降：200mV •最大輸入電流：20A（測試時間不超過10秒） •過載保護裝置：0.2A/250V;20A/250V 過載將會燒損保險絲。 2-3-4.交流電流(ACA) 量程 準確度 分辨力 20mA ±(1.0%+15d) 10uA 200mA ±(2.0%+5d) 100uA ±(3.0%+10d) 10mA •最大測量壓降：200mV •最大輸入電流：20A（測試時間不超過10秒） •頻率回應：(40~200)Hz •顯 示: 正弦波有效值（平均值響應）。...
- Page 17 2-3-5.電阻(Ω) 量程 準確度 分辨力 200Ω ±(0.8%+5d) 0.1Ω 2kΩ 1Ω 20kΩ ±(0.8%+3d) 10Ω 200kΩ 100Ω 20MΩ ±(1.0%+25d) 10kΩ •開路電壓：小於0.7V •超載保護：250V直流和交流峰值； •注意事項：在使用200Ω量程時，應先將表筆短路，測得引線電阻，然 後在實測中減去； 警 告 ：為了安全在電阻量程禁止輸入電壓值！ 2-3-6.電容(C) 量程 準確度 分辨力 20nF 10pF ±(2.5%+20d) 200uF ±(5.0%+10d) 100nF •超載保護：36V直流或交流峰值。 2-3-7.溫度(℃) 量程 準確度 分辨力 <400˚C±(1.0%+5d) 1˚C (-20~1000)˚C ≥400˚C±(1.5%+15d)
- Page 18 2-3-8.二極體及通斷測試 量程 顯示值 測試條件 二極體正向壓降 正向直流電流約 1mA， 反向電壓 約3V 蜂鳴器發聲長響， 開路電壓約3V 測試兩 點阻值小 於(70±20)Ω 超載保護：250V直流或交流峰值 警 告 ：為了安全在此量程禁止輸入電壓值！ 2-3-9.晶體三極管hFE參數測試 量程 顯示範圍 測試條件 hFE/NPN/PNP 0~1000 基極電流約 10uA,Vce約為3V 四、使用方法 •操作面牌說明 1. 型號欄 2. 液晶顯示器：顯示儀錶測量的數值 3. 發光三極管：通斷檢測時報警用 4. 旋鈕開關：用於改變測量功能、 量程以及控制開關機 5. 20A電流測試插座 6. 電容、溫度、測試附件“-”極 及小於200mA電流測試插座...
- Page 19 7. 電容、溫度、測試附件“＋”極插座及公共地 8. 電壓、電阻、二極體“＋”極插座 9. 三極管測試座：測試三極管輸入口。 10.自動關機及背光功能鍵。 •直流電壓測量 1. 將黑表筆插入“COM”插座，紅表筆插入V/Ω插座； 2. 將量程開關轉至相應的DCV量程上，然後將測試表筆跨接在 被測電路上，紅表筆所接的該點電壓與極性顯示在螢幕上。 注意： 1. 如果事先對被測電壓範圍沒有概念，應將量程開關轉到最高 的檔位元，然後根據顯示值轉至相應檔位上； 如螢幕顯“1”，表明已超過量程範圍，須將量程開關轉至較 高檔位元上。 •交流電壓測量 1. 將黑表筆插入“COM”插座，紅表筆插入V/Ω插座； 2. 將量程開關轉至相應的ACV量程上，然後將測試表筆跨接在 被測電路上。 注意： 1. 如果事先對被測電壓範圍沒有概念，應將量程開關轉到最高 的檔位元，然後根據顯示值轉至相應檔位上。 2. 如螢幕顯“1”，表明已超過量程範圍，須將量程開關轉至較 高檔位上。 •直流電流測量 1. 將黑表筆插入“COM”插座，紅表筆插入“mA”插座中(最 大為200mA)，或紅表筆插入“20A”插座中(最大為20A) 2. 將量程開關轉至相應DCA檔位上，然後將儀錶的表筆串聯接 入被測電路中，被測電流值及紅色表筆點的電流極性將同時...
- Page 20 顯示在螢幕上。 注意： 1. 如果事先對被測電流範圍沒有概念，應將量程開關轉至較高 檔位，然後按顯示值轉至相應檔上 。 2. 如螢幕顯“1”，表明已超過量程範圍，須將量程開關轉至較 高檔位上 。 3.持續量測大電流可能會造成產品損壞。 •交流電流測量 1. 將黑表筆插入“COM”插座，紅表筆插入“mA”插座中(最 大為200mA)，或紅表筆插入“20A”插座中（最大為 20A） 2. 將量程開關轉至相應ACA檔位上，然後將儀錶的表筆串聯接 入被測電路中。 注意： 1. 如果事先對被測電流範圍沒有概念，應將量程開關轉到最高 的檔位，然後按顯示值轉至相應檔上。 2. 如螢幕顯“1”，表明已超過量程範圍，須將量程開關轉至較 高的檔位上。 3.持續量測大電流可能會造成產品損壞。 •電阻測量 1. 將黑表筆插入“COM”插座，紅表筆插入“V/Ω”插座； 2. 將量程開關轉至相應的電阻量程上，然後將兩表筆跨接在被 測電阻上。 注意： 1. 如果電阻值超過所選的量程值，則會顯“1”，這時應將開關 轉至較高檔位上；當測量電阻值超過1MΩ以上時，讀數需幾 秒時間才能穩定，這在測量高電阻時是正常的。...
- Page 21 2. 當輸入端開路時，則顯示超載情形。 3. 測量線上電阻時，要確認被測電路所有電源已關斷及所有電 容都已完全放電時，才可進行。 •電容測量 1. 將紅表筆插入“COM”插座，黑表筆插入“mA”插座； 2. 將量程開關轉至相應之電容量程上，表筆對應極性（注意紅 表筆極性為“+”極）接入被測電容。 注意： 1. 如果事先對被測電容範圍沒有概念，應將量程開關轉到最高 的檔位；然後根據顯示值轉至相應檔位上。 2. 如螢幕顯“1”，表明已超過量程範圍，須將量程開關轉至較 高的檔位上。 3. 在測試電容前，螢幕顯示值可能尚未回到零，殘留讀數會逐 漸減小，但可以不予理會，它不會影響測量的準確度； 4.大電容檔測量嚴重漏電或擊穿電容時，將顯示一些數值且不 穩定。 5.請在測試電容容量之前，必須對電容應充分地放電，以防止 損壞儀錶。 6. 單位：1uF =1000nF 1nF=1000pF •二極體及通斷測試 1. 將黑表筆插入“COM”插座，紅表筆入V/Ω插座（注意紅表 筆極性為“+”極）。 2. 將量程開關轉至“ ”檔，並將表筆連接到待測試二 極體，讀數為二極體正向壓降的近似值 。 3. 將表筆連接到待測線路的兩點，如果兩點之間電阻值低於約 (70±20)Ω，則內置蜂鳴器發聲...
- Page 22 •溫度測量 測量溫度時，將熱電偶感測器的冷端（自由端）負極插 入“mA”插座，正極插入“COM”插座中，熱電偶的工作端 （測溫端）置於待測物上面或內部，可直接從螢幕上讀取溫度 值，讀數為攝氏度。 •三極管hFE 1. 將量程開關置於hFE檔； 2. 決定所測電晶體為NPN或PNP型，將發射極、基極、集電極 分別插入測試附件上相應的插孔。 •自動關機及背光功能 電源開啟後，LCD顯示 “APO”表示具有自動關機功能，當電源 開啟並閒置超過15分鐘，則電錶將自動關機，重新按下 APO 按 鍵則背光亮起表示電源已自動開啟。若不需此功能可按APO鍵約 2秒，螢幕APO字樣消失，表示不具備此功能。若需恢復自動關 機功能則再次按下APO鍵2秒，螢幕顯示APO字樣即具備此功能。 五、儀錶保養 該系列儀錶是一台精密儀器，使用者不要隨意更改電路。 1. 請注意防水、防塵、防摔； 2. 不宜在高溫高濕、易燃易爆和強磁場的環境下存放、使用儀 錶； 3. 請使用濕布和溫和的清潔劑清潔儀錶外表，不要使用研磨劑 及酒精等烈性溶劑； 4. 如果長時間不使用，應取出電池，防止電池漏液腐蝕 儀錶； 4-1. 注意9V電池使用情況，當螢幕顯示出“ ”符號時， 應更換電池，步驟如下：...
- Page 23 A) 取下防震套，退出電池門； B) 取下9V電池，換上一個新的電池，雖然任何標準9V電池都可 使用，但為加長使用時間，最好使用鹼性電池； C) 裝上電池門。 六、故障排除 如果您的儀錶不能正常工作，下面的方法可以幫助您快速解決一 般問題。如果故障仍排除不了，請與維修中心或經銷商聯繫。 故障現象 檢 查 部 位 及 方 法 沒顯示 電源未接通 換電池 換保險絲 換電池 符號出現 顯示誤差大 換電池 •本說明書如有改變，恕不通知； •本說明書的內容被認為是正確的，若用戶發現有錯誤、遺漏 等，請與生產廠家聯繫。 •本公司不承擔由於用戶錯誤操作所引起的事故和危害。 •本說明書所講述的功能，不作為將產品用做特殊用途的理由。...
- Page 24 寶工實業股份有限公司 PROKIT’S INDUSTRIES CO., LTD. http://www.prokits.com.tw E-mail : pk@mail.prokits.com.tw ©2012 ProKit's Industries Co., LTD. All rights reserved. 2012001(T)
