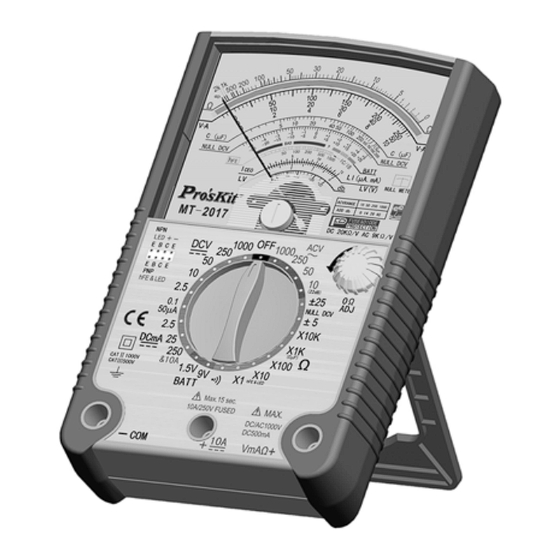

ProsKit mt-2017 User Manual

Protective function analog multimeter
Hide thumbs

Advertisement

Quick Links

Download this manual

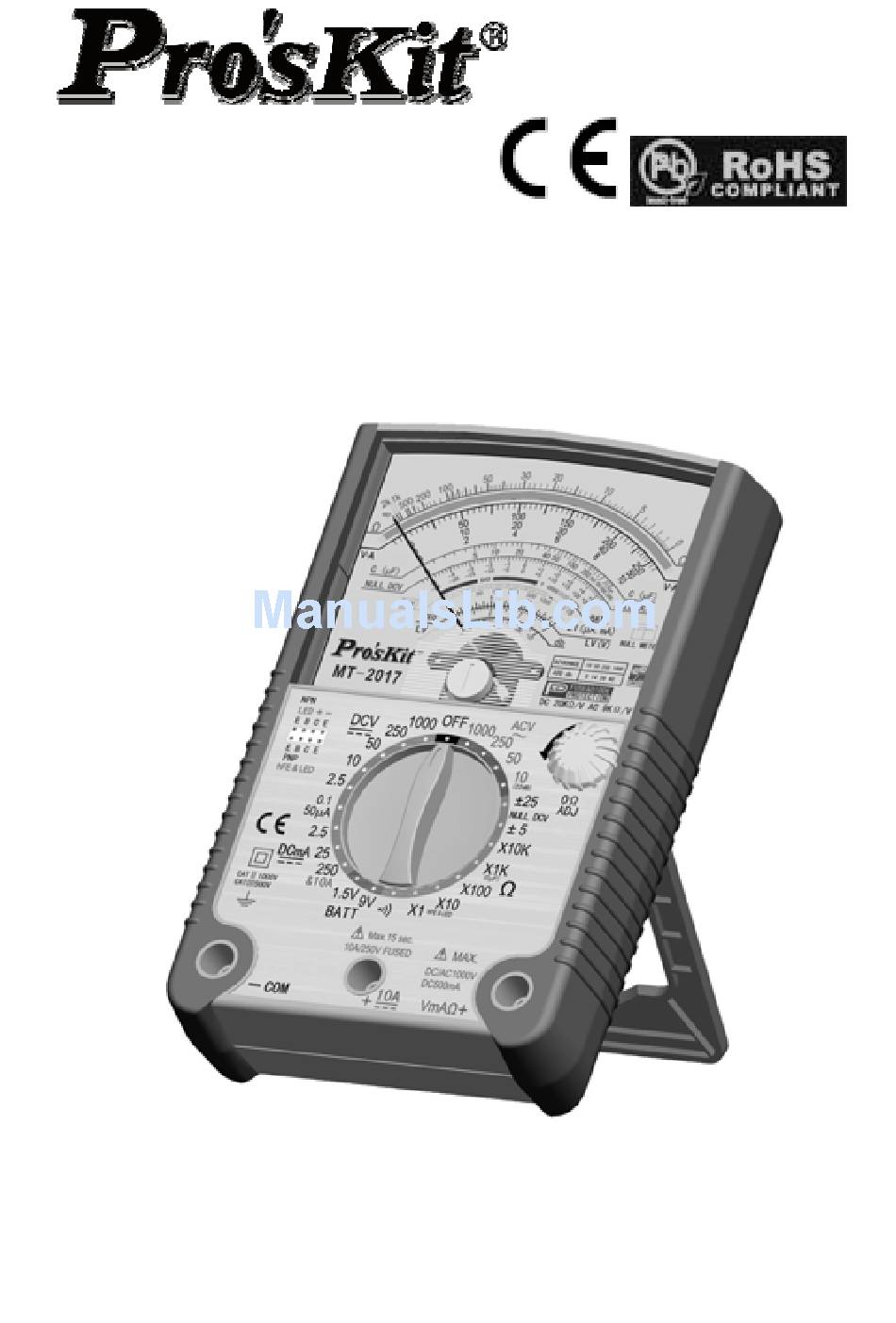

MT-2017
Protective Function Analog Multimeter
User's Manual
st
,
1
Edition
2015
©2015 Copyright by Prokit's Industries Co., Ltd.

Advertisement

loading
Need help?

Need help?

Do you have a question about the mt-2017 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for ProsKit mt-2017

Summary of Contents for ProsKit mt-2017

  • Page 1 MT-2017 Protective Function Analog Multimeter User’s Manual Edition 2015 ©2015 Copyright by Prokit’s Industries Co., Ltd.

  • Page 2: Specification

    This Multi-meter is an accurate, safe handheld meter that comes with robust protective holster alongside, built-in stand and hook-up design. MT-2017 is powered by batteries, offers accurate, reliable measurement of DC/AC Voltage, +/-DCV, DC Current, Resistance and Diode, LED, Transistor, Decibels, Continuity test and Capacitance with very high sensitivity quality movement.
  • Page 3 For 1000V Protection: Max. 1000V AC/DC But 10V/50V only 250V Max. Band width: 40 ~10K Hz DC mA 0-0.05-2.5-25-25  3% FSD. Drop Voltage: 250 0 mA, 10A  4% FSD. mV Overload For 10A protected by Fuses 0.5A/250V & 10A / 250V at 10A range, and Oxide Varactor.<250V...
  • Page 4 Check socket Value Decibel -22 dB ~ + 62 Approx. At ACV ranges dB (0dB=1mW Value Via Test Leads at 600Ω ) Continuity Beeper Overload protected Check sounding under by Fuse & Oxide 200 Ohm Varactor .<250V AC/DC(5s). POWER Internal Battery: Source R3P, AAA, 1.5V 2pcs, 6F22,...

  • Page 5: Before Operating

    OPERATING INSTRUCTIONS CAUTION! When making voltage or current measurements, develop the habit of turning off all power to the circuit under test. Connect the test leads at the desired points in the circuit, and then turn on the power while taking readings. Turn off the power before disconnecting the test leads from the circuit.

  • Page 6: Operation Procedures

    “OFF” range position, this provides direct short across meter movement for minimum needle bounce when transporting meter. 9. If you should accidentally apply excessive voltage or current on a certain range, disconnect the leads from the circuit as quickly as possible, check instrument operation on that range by applying peoper input.
  • Page 7 3. Set the Zero Ω adjustor to place the pointer exactly to the Central Zero position if need. 4. Connect the test leads across the circuit or load under measurement. 5. Take the readings on the Red dial Null DCV scale. NOTE: If the needle failed to be set at Central Zero position, the power of 9V battery may be weak and should be replaced by new one for normal working.
  • Page 8 3. Check the needle position and the get the reading on V.A scale. Note: Excessive current input across mA range will blow the fuse that must be replaced by a same fuse rating 0.5A/250V or 10A/250V. The max. testing time once must be not more than 15sec.

  • Page 9: Continuity Test

    the test leads from the circuit as to avoid damage to this tester. (This tester can afford the voltage <250V DC/AC rms. for the period of 5 seconds max.) Diode Measurement 1. Set the selector switch to the appropriate Ω range to be used. NOTE: To test the diode while current below 0.060 mA at X 10K range;...
  • Page 10 Transistor hFE and LED Test 1. Set the selector switch to the R X 10 range. FOR Measuring Transistor hFE 2. Take note the type of transistor “PNP” or “NPN” and then insert the transistor terminals of the Emitter, Base and Collector separately into the proper holes of the socket on the front panel.
  • Page 11 Decibels Measurement Set the selector switch to AC 10V range. Connect the BLACK test lead to the “-COM” jack and the RED test lead to the Red “+” jack. Connect the test leads to the measuring circuit specially in series with a 0.047μF/400V Metalized Polyester Capacitor. And then read the bottom Red dB scale.

  • Page 12: Troubleshooting

    TROUBLESHOOTING Nevertheless, problems or malfunctions may occur. For this reason, the following is a description of how you can eliminate possible malfunctions yourself: Error Possible cause The multimeter does Are the batteries exhausted? not work. Check the state of the batteries and the fuse 0.5A.

  • Page 13: Maintenance

    MAINTENANCE Replacement for Battery and/or Fuse should only be done after the test leads have been disconnected and POWER OFF. 1. Battery Replacement - 1.5V Battery (Pls. see the Picture below for reference) 1). This tester uses 2pcs AAA size 1.5V batteries which are located under the lower battery cover together with the big tilt device on the lower part of the rear case.
  • Page 14 2). Open the big lower tilt device on the rear case and then turn the lock by 90°degree and take off the cover of the battery cabinet together with the big tilt device. 3). The old fuses inside their holders located on the PCB can be visible and access to be removed.
  • Page 15 MT-2017 指針型防誤測三用電錶 操作使用說明書 特點： 本機是指針式，防誤測全保護，斜立型三用電錶(附晶體 LED 座，短 路蜂鳴及 10A 檔，及鍍金表筆)。具有以下基本特點和參數如下： - 斜立型，兩個可調後蓋支撐架。上部支架可拉出後,向上轉動 90 度, 壓下可固定； 並附帶掛鈎設計 （支撐架向上轉動 180 度伸出後蓋， 以便懸掛） 。下部大支撐架可拉出以更大角度斜立。 - 後蓋下部特別設置了 1.5V 電池倉和用鎖扣固定的電池蓋，以非常 方便用戶拆卸和更換電池及保險管。 - 配置玻璃釺維環氧樹脂鍍金盤雙面電路板， 日系電池 ， 通過 CE 認證。 - 檔位切換簧片採用彈簧寶石軸承及二極體雙向限幅電路 - 具有全面的防誤測超載保護電路及速斷型保險絲多重保護 - 具有緊湊的兩側軟性防滑減振保護套 - 可測直流電壓和中間零位正負直流電壓，直流電流（最大 10A） ，交...
  • Page 16 規格表： 測試功能 檔位 準確度 說明 輸入阻抗：20KΩ/V ±3%FSD(滿刻度) 直流電壓 0-0.1-2.5-10-50-25 超載：Max 1000V ±4%FSD(1000V 0-1000V 但在 0.1V/2.5V/10V 各 檔) 檔，250V Max. 正負直流電壓 輸入阻抗：40KΩ/V; DC ±5V/±25V ±5% FSD.(滿刻度) Null DCV 超載：Max.250V ±4%FSD(滿刻度) ±5%FSD(1000V 輸入阻抗：9KΩ/V 0-10-50-250V-100 交流電壓 ACV 檔) 超載：Max.1000V 但 10V/50V 檔 ， 250V Max. 頻率範圍：...
  • Page 17 超載：最高 AC/DC 250V， Continuity 200 歐姆左右以 最低 DC/AC 50V 超載最 Check 內，蜂鳴器會響。 大測試時間 5 秒。 1.5V5 號電池：2 節， 內部電源 6F22.9V 矩形電 池：1 節 指針防誤測斜立型三用電錶指針閱讀參考表 測試 量程檔位 指標刻度讀數 倍數 Test Range Position Scale to read Multiplied ×1 Ω ×1 ×10 ×10 電阻(歐姆) ×100 ×100...
  • Page 18 Ω×10K μA×1 ×1K μA×10 二極體 Diode ×100 μA×100 ×10 mA×1 ×1 mA×10 測量注意事項： 1. 指針調零 調整零位調整器，使指針和左側的零位對齊，不必每次測量前都 調，但是在開始測量之前，指標都必須確認指標在零位上。 2. 測試棒的連接 紅色棒插“+”插孔，黑色棒插入“-COM”插孔。 3. 電錶內部電池檢查 將表棒按以上規定方式接入好，再將檔位旋鈕轉到 Rx10 檔位。 然後，將表棒的兩端短路連接。這時，檢查指針是否正常回歸零 位。若不能，則電池電力不足，應要更換新電池。 量程的選擇 選擇測量檔位時，旋鈕上的“三角形”記號對準規定的適當量程。 測量工作程式： 1. 直流電壓： 用於測量電池、放大器電路、通訊設備電源、電子管和電晶體電 路偏 壓的直流電壓。6 個檔位元中的每一個檔位元標記，分別表 示該檔的最大電壓示值。 (※不確定之直流電壓，應從最大值依序向下調整量測) 2. 中值零位正負直流電壓： （不可測量任何交流電壓！） 本功能專用檢測電子電路的正負電平。通過表棒接入電路，可直...
  • Page 19 4. 直流電流： （不可測量任何交流電流或電壓！） 用於測量直流電源控制裝置的電流消耗、電晶體電路的工作電流 等。5 個檔位元中的每一個檔位元標記，分別表示該檔的最大電流 示值。 (※不確定之直流電流，應從最大值依序向下調整量測) 注意：當在 10A 檔測試大電流時，單次測試時間不能超過 15 秒。 而且兩次測試間隔時間不少於 5 分鐘。 本機具有防誤測保護電路 。可短時 （5 秒內） 承受低於 AC/DC 250V 的電壓衝擊，僅爆保險絲。 5. 電阻：(※此功能不能測試帶電壓電路) 測量電阻值和測試線路和線路間的連通性。5 個檔中的每一個檔 位元標記，分別表示該檔乘數。(K 即 X1000) 注意：本機在電阻檔具有防誤測保護電路。可短時（5 秒內）承 受低於 AC/DC 250V 的電壓衝擊，僅爆保險絲。 6. 連通性測試(Buzz) (※此功能不能測試帶電壓電路) 將量程選擇旋鈕置於...
  • Page 20 例如，在 1000V 檔上最大可測 dB 值是 22+40=62dB。 9. hFE(直流放大倍數)和發光二極體(LED)測試： 將量程選擇旋鈕置於“OHM”檔上之 X10 檔 hFE 測試： (1) 調節 0 Ω 調整器使指針和零位對齊-將電晶體的三個管腳直接 插入面板上的 hFE 端座。 (※注意區分電晶體的類別“PNP”和“NPN”) (2) 在 hFE 刻度讀出顯示值，所讀之值是 IC/IB，即被測體的直流 放大倍數。 LED 測試： (1) 將 LED 的兩個腳按正負極性直接插入面板上的 LED 的“+” ， “-” 兩個端座。 (2) 檢查 LED 是否正常發光。 10.
  • Page 21 常見問題故障及處理 若用戶在使用中，發現本機出現一些普通常見問題故障，可參照下表 自行進行分析處理： 問題和故障 原因和處置 指針無反應，不動 表棒是否接觸良好？ 內部保險管是否 燒斷？ 內部電池是否正確裝好，並接觸到位？ （參閱有關電池和保險管更換說明） 指針指示異常 檔位量程是否選擇正確？ 交流和直流 模式是否使用正確？ 內部電池是否電量不足？（參閱有關電 錶內部電池檢查說明） 指針無法正常歸零 內部電池是否接觸良好？是否電量不 位 足？ （參閱有關電錶內部電池檢查說明） 內部機芯處的遊絲是否並圈？可試用力 將本機甩動幾下或在手中拍擊幾下後， 看是否恢復正常。 DC10A 檔不能工作 表棒是否接觸良好，正確接入？ 內部 10A 保險管是否裝好或燒斷？ （參閱有關保險管更換說明） 日常維修 維修更換電錶內部電池和保險絲管時，必須將表棒從電錶上移調，並 切斷電源。 1). 1.5V 電池更換：(參閱下圖) 打開電錶後面的下部大支撐架，將下部的電池倉後蓋的鎖扣旋轉 90 度，既可將電池倉後蓋連支撐架卸下，然後從電池座中拿出不好的...
  • Page 22 同規格電池放入原位，並注意電池的正負極性，然後，蓋上後蓋並擰 緊螺釘。 3). 保險絲管更換：(參閱下圖) 打開電錶後面的下部大支撐架，將下部的電池倉後蓋的鎖扣旋轉 90 度，既可將電池倉後蓋連支撐架卸下。 即可看到電路板上的兩個並 列保險管(左邊的為 0.5A/250V, 右邊為 10A/250V), 從保險絲座中拿 出不好的保險絲管。再將新保險絲管（0.5A/250V 或 10A/250V， Φ5*20mm）換上。必須用同規格 UL 認證的保險絲管。 然後，蓋上 後蓋並將鎖扣旋轉 90 度而鎖住。 （本電錶的下部電池倉的左右兩邊一般各設有 1 個備用保險絲管） 。 9V 電池 位置 螺絲孔 1.5V 電池蓋鎖扣 1.5V 電池倉和保險管位置...
  • Page 23 MT-2017 指针型防误测三用电表 操作使用说明书 特点： 本机是指针式，防误测全保护，斜立型三用电表(附晶体 LED 座，短 路蜂鸣及 10A 档，及镀金表笔)。具有以下基本特点和参数如下： - 斜立型，两个可调后盖支撑架。上部支架可拉出后,向上转动 90 度, 压下可固定； 并附带挂钩设计 （支撑架向上转动 180 度伸出后盖， 以便悬挂） 。下部大支撑架可拉出以更大角度斜立。 - 后盖下部特别设置了 1.5V 电池仓和用锁扣固定的电池盖，以非常 方便用户拆卸和更换电池及保险管。 - 配置玻璃钎维环氧树脂镀金盘双面电路板， 日系电池， 通过 CE 认证。 - 档位切换簧片采用弹簧宝石轴承及二极管双向限幅电路 - 具有全面的防误测超载保护电路及速断型保险丝多重保护 - 具有紧凑的两侧软性防滑减振保护套 - 可测直流电压和中间零位正负直流电压，直流电流（最大 10A） ，交...
  • Page 24 规格表： 测试功能 檔位 准确度 说明 输入阻抗：20KΩ/V ±3%FSD(满刻度) 直流电压 0-0.1-2.5-10-50-25 超载：Max 1000V ±4%FSD(1000V 0-1000V 但在 0.1V/2.5V/10V 各檔， 檔) 250V Max. 正负直流电压 输入阻抗：40KΩ/V; DC ±5V/±25V ±5% FSD.(满刻度) Null DCV 超载：Max.250V ±4%FSD(满刻度) ±5%FSD(1000V 输入阻抗：9KΩ/V 0-10-50-250V-100 交流电压 ACV 檔) 超载：Max.1000V 但 10V/50V 檔， 250V Max. 频率范围：...
  • Page 25 超载：最高 AC/DC 250V， Continuity 200 歐姆左右以内， 最低 DC/AC 50V 超载最 Check 蜂鸣器会响。 大测试时间 5 秒。 1.5V5 号电池： 2 节， 内部电源 6F22.9V 矩形电池： 1 节 指针防误测斜立型三用电表指针阅读参考表 量程檔位 指标刻度读数 倍数 测试 Test Range Position Scale to read Multiplied ×1 Ω ×1 ×10 ×10 电阻(歐姆) ×100...
  • Page 26 Ω×10K μA×1 ×1K μA×10 二极管 Diode ×100 μA×100 ×10 mA×1 ×1 mA×10 测量注意事项： 1. 指针调零 调整零位调整器，使指针和左侧的零位对齐，不必每次测量前都 调，但是在开始测量之前，指标都必须确认指标在零位上。 2. 测试棒的连接 红色棒插“+”插孔，黑色棒插入“-COM”插孔。 5. 电表内部电池检查 将表棒按以上规定方式接入好，再将档位旋钮转到 Rx10 檔位。 然后，将表棒的两端短路连接。这时，检查指针是否正常回归零 位。若不能，则电池电力不足，应要更换新电池。 量程的选择 选择测量档位时，旋钮上的“三角形”记号对准规定的适当量程。 测量工作程序： 1. 直流电压： 用于测量电池、放大器电路、通讯设备电源、电子管和晶体管电 路偏 压的直流电压。6 个文件位中的每一个文件位标记，分别表 示该文件的最大电压示值。 (※不确定之直流电压，应从最大值依序向下调整量测) 2. 中值零位正负直流电压： （不可测量任何交流电压！ ） 本功能专用检测电子电路的正负电平。通过表棒接入电路，可直...
  • Page 27 4. 直流电流： （不可测量任何交流电流或电压！ ） 用于测量直流电源控制装置的电流消耗、晶体管电路的工作电流 等。5 个文件位中的每一个文件位标记，分别表示该文件的最大电 流示值。 ( ※ 不确定之直流电流，应从最大值依序向下调整量测) 注意：当在 10A 档测试大电流时，单次测试时间不能超过 15 秒。 而且两次测试间隔时间不少于 5 分钟。 本机具有防误测保护电路。 可短时 （5 秒内） 承受低于 AC/DC 250V 的电压冲击，仅爆保险丝。 5. 电阻：( ※ 此功能不能测试带电压电路) 测量电阻值和测试线路和线路间的连通性。5 个文件中的每一个 文件位标记，分别表示该文件乘数。(K 即 X1000) 注意：本机在电阻文件具有防误测保护电路。可短时（5 秒内） 承受低于 AC/DC 250V 的电压冲击，仅爆保险丝。 6.
  • Page 28 例如，在 1000V 档上最大可测 dB 值是 22+40=62dB。 9. hFE(直流放大倍数)和发光二极管(LED)测试： 将量程选择旋钮置于“OHM”檔上之 X10 檔 hFE 测试： (3) 调节 0 Ω 调整器使指针和零位对齐-将晶体管的三个管脚直接 插入面板上的 hFE 端座。 ( ※ 注意区分晶体管的类别“PNP”和“NPN”) (4) 在 hFE 刻度读出显示值，所读之值是 IC/IB，即被测体的直流 放大倍数。 LED 测试： (3) 将 LED 的两个脚按正负极性直接插入面板上的 LED 的“+”， “-” 两个端座。 (4) 检查...
  • Page 29 常见问题故障及处理 若用户在使用中，发现本机出现一些普通常见问题故障，可参照下表 自行进行分析处理： 原因和处置 问题和故障 指针无反应，不动 表棒是否接触良好？ 内部保险管是否 烧断？ 内部电池是否正确装好，并接触到位？ （参阅有关电池和保险管更换说明） 指针指示异常 档位量程是否选择正确？ 交流和直流 模式是否使用正确？ 内部电池是否电量不足？（参阅有关电 表内部电池检查说明） 指针无法正常归零 内部电池是否接触良好？是否电量不 位 足？ （参阅有关电表内部电池检查说明） 内部机芯处的游丝是否并圈？可试用力 将本机甩动几下或在手中拍击几下后， 看是否恢复正常。 DC10A 檔不能工作 表棒是否接触良好，正确接入？ 内部 10A 保险管是否装好或烧断？ （参阅有关保险管更换说明） 日常维修 维修更换电表内部电池和保险丝管时，必须将表棒从电表上移调，并 切断电源。 1). 1.5V 电池更换：(参阅下图) 打开电表后面的下部大支撑架，将下部的电池仓后盖的锁扣旋转 90 度，既可将电池仓后盖连支撑架卸下，然后从电池座中拿出不好的...
  • Page 30 同规格电池放入原位，并注意电池的正负极性，然后，盖上后盖并拧 紧螺钉。 3). 保险丝管更换：(参阅下图) 打开电表后面的下部大支撑架，将下部的电池仓后盖的锁扣旋转 90 度，既可将电池仓后盖连支撑架卸下。 即可看到电路板上的两个并 列保险管(左边的为 0.5A/250V, 右边为 10A/250V), 从保险丝座中拿 出不好的保险丝管。再将新保险丝管（0.5A/250V 或 10A/250V， Φ5*20mm）换上。必须用同规格 UL 认证的保险丝管。 然后，盖上 后盖并将锁扣旋转 90 度而锁住。 （本电表的下部电池仓的左右两边一般各设有 1 个备用保险丝管） 。 9V 电池 位置 螺丝孔 1.5V 电池盖锁扣 1.5V 电池仓和保险管位置...
  • Page 31 中国地区产品保固卡 店章 购买日期 公司名称 联络电话 电子邮箱 联络地址 □ MT-2017-C 产品型号 在正常使用情况下，自原购买日起 12 个月免费维修保证（不含 ※ 耗材、消耗品） 。 产品保固卡需盖上店章、日期章，其保固效力始生效。 ※ 本卡请妥善保存，如需维修服务时，请出示本卡以为证明。 ※ 保固期满后，属调整、保养或是维修性质之服务，则酌收检修工 ※ 时费用。若有零件需更换，则零件费另计。 产品保固说明  保固期限内，如有下列情况者，维修中心则得酌收材料成本或修 理费(由本公司维修人员判定)： • 对产品表面的损伤，包括外壳裂缝或刮痕 • 因误用、疏忽、不当安装或测试，未经授权打开产品修理， 修改产品或者任何其他超出预期使用范围的原因所造成的 损害 • 因事故、火灾、电力变化、其他危害，或自然灾难所造成的 损害。  非服务保证内容： • 机件本体外之消耗品：如电池...等消耗品...
  • Page 32 寶 工 實 業 股 份 有 限 公 司 PROKIT’S INDUSTRIES CO., LTD http://www.prokits.com.tw Email: pk@mail.prokits.com.tw ©2015 Prokit’s Industries Co., LTD. All rights reserved 2015001(C)
