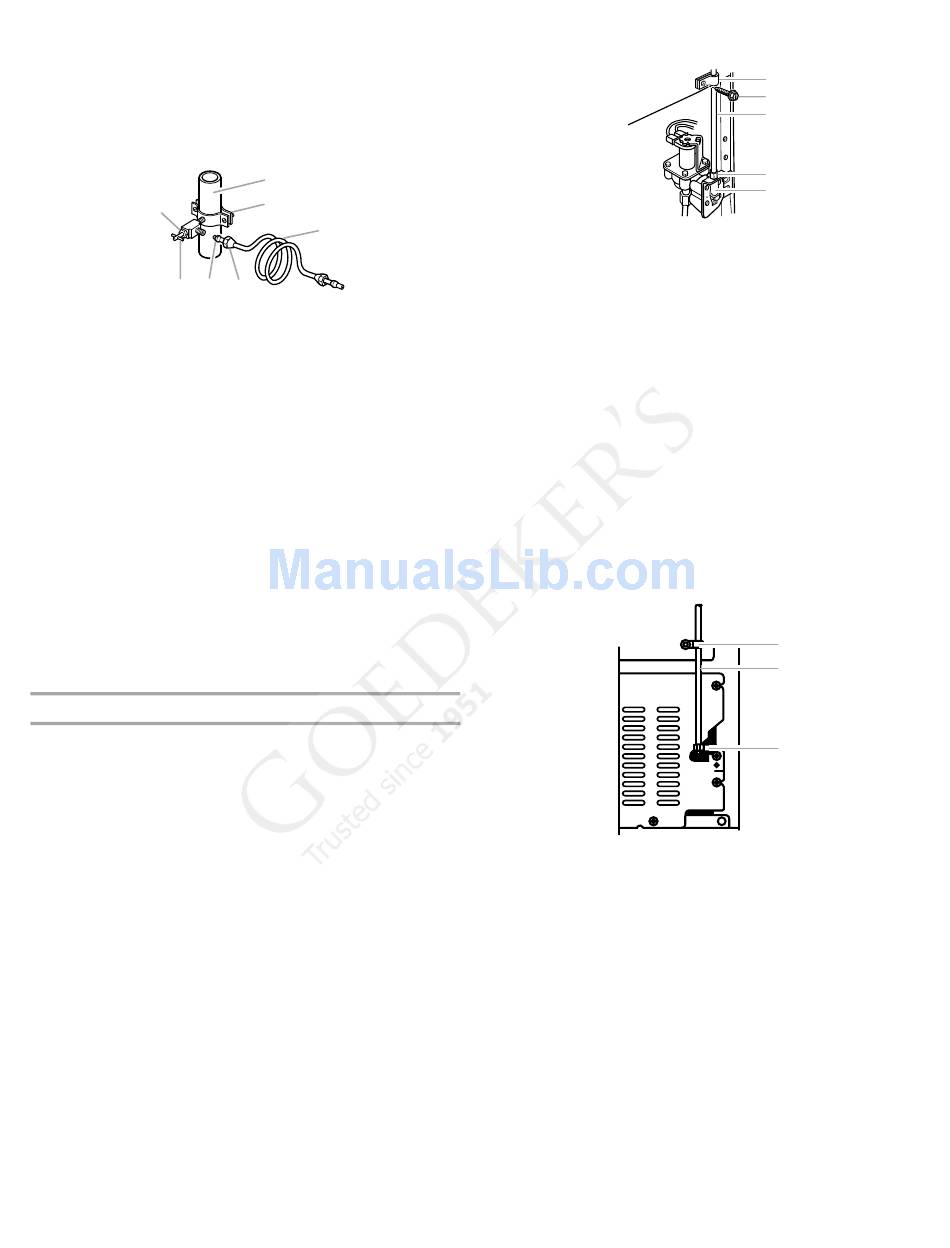

4. Para determinar la longitud de la tubería de cobre que va a
necesitar, mida desde la conexión en la parte inferior trasera
izquierda del refrigerador hasta la tubería de agua. Agregue
7 pies (2,1 m) para la limpieza. Use tubería de cobre de
¹⁄₄
" (6,35 mm) de diámetro externo. Asegúrese que ambos
extremos de la tubería de cobre estén cortados rectos.
5. Usando un taladro inalámbrico, perfore un orificio de ¹⁄₄" en la
tubería de agua fría que usted ha elegido.
G
F
E
A. Tubería de agua fría
B. Abrazadera para tubería
C. Tubería de cobre
D. Tuerca de compresión
6. Ajuste la válvula de cierre a la tubería de agua fría con la
abrazadera para tubería. Asegúrese que el extremo de salida
esté firmemente insertado en el orificio taladrado de
tubería de agua y que la arandela esté por debajo de la
abrazadera para tubería. Ajuste la tuerca de presión. Apriete
los tornillos de la abrazadera para tubería lentamente y en
forma pareja de manera que la arandela provea un cierre
hermético. No apriete demasiado.
7. Deslice la manga de compresión y la tuerca de compresión
sobre la tubería de cobre como se muestra. Inserte el extremo
de la tubería en el extremo de salida en forma pareja hasta
donde sea posible. Atornille la tuerca de compresión sobre el
extremo de salida con una llave ajustable. No apriete
demasiado.
8. Coloque el extremo libre de la tubería dentro de un recipiente
o fregadero, y ABRA la llave de agua principal. Enjuague la
tubería hasta que el agua salga limpia. CIERRE la válvula de
cierre del agua en la tubería de agua. Enrolle la tubería de
cobre en espiral.
Conexión al refrigerador
NOTA: En modelos que vienen con juegos, monte la válvula de
agua al refrigerador de acuerdo a las instrucciones provistas con
el juego.
Estilo 1
1. Desenchufe el refrigerador o desconecte el suministro de
energía.
2. Fije el tubo de cobre a la entrada de la válvula usando una
tuerca de compresión y manga de compresión como se
muestra. Ajuste la tuerca de compresión. No apriete
demasiado.
3. Use la abrazadera para tubería en la parte trasera del
refrigerador para afianzar la tubería al refrigerador según se
muestra. Esto ayudará a evitar daños a la tubería cuando el
refrigerador se empuje nuevamente contra la pared.
4. ABRA la válvula de cierre.
A
B
C
D
E. Manga de compresión
F. Válvula de cierre
G. Tuerca de presión
¹⁄₄
5. Revise si hay fugas. Ajuste las conexiones (incluso las de la
válvula) o tuercas que tienen fugas.
A. Abrazadera para tubería
B. Tornillo de la abrazadera para tubería
C. Tubería de cobre
6. La fábrica de hielo está equipada con un filtro de agua
incorporado. Si las condiciones del agua local requieren un
segundo filtro de agua, se debe instalar en la línea de agua de
¼" (6,35 mm) en cualquiera de las conexiones de la tubería.
Consiga un filtro de agua del distribuidor de
electrodomésticos más cercano a su domicilio.
Estilo 2
1. Desenchufe el refrigerador o desconecte el suministro de
" en la
energía.
2. Desconecte la abrazadera para tubería que está en la parte
posterior del producto e inserte la tubería de cobre a través de
la abrazadera como se ilustra.
3. Sujete la tubería de cobre a la entrada de la válvula usando
una tuerca de compresión y una manga de compresión según
se ilustra.
4. Ajuste la tuerca de compresión. No la ajuste demasiado.
Vuelva a unir la abrazadera para tubería y el tubo a la parte
posterior de la carcasa.
A. Abrazadera para tubería
B. Tubería de cobre
5. ABRA la válvula de cierre. Revise si hay pérdidas. Ajuste todas
las conexiones (incluso las conexiones de la válvula) o las
tuercas que tengan fugas.
6. La fábrica de hielo está equipada con un filtro de agua
incorporado. Si las condiciones del agua local requieren un
segundo filtro de agua, se debe instalar en la línea de agua de
¼" (6,35 mm) en cualquiera de las conexiones de la tubería.
Consiga un filtro de agua del distribuidor de
electrodomésticos más cercano a su domicilio.
www.goedekers.com
A
B
C
D
E
D. Tuerca de compresión
E. Entrada de la válvula
A
B
C
C. Tuerca de compresión
21
