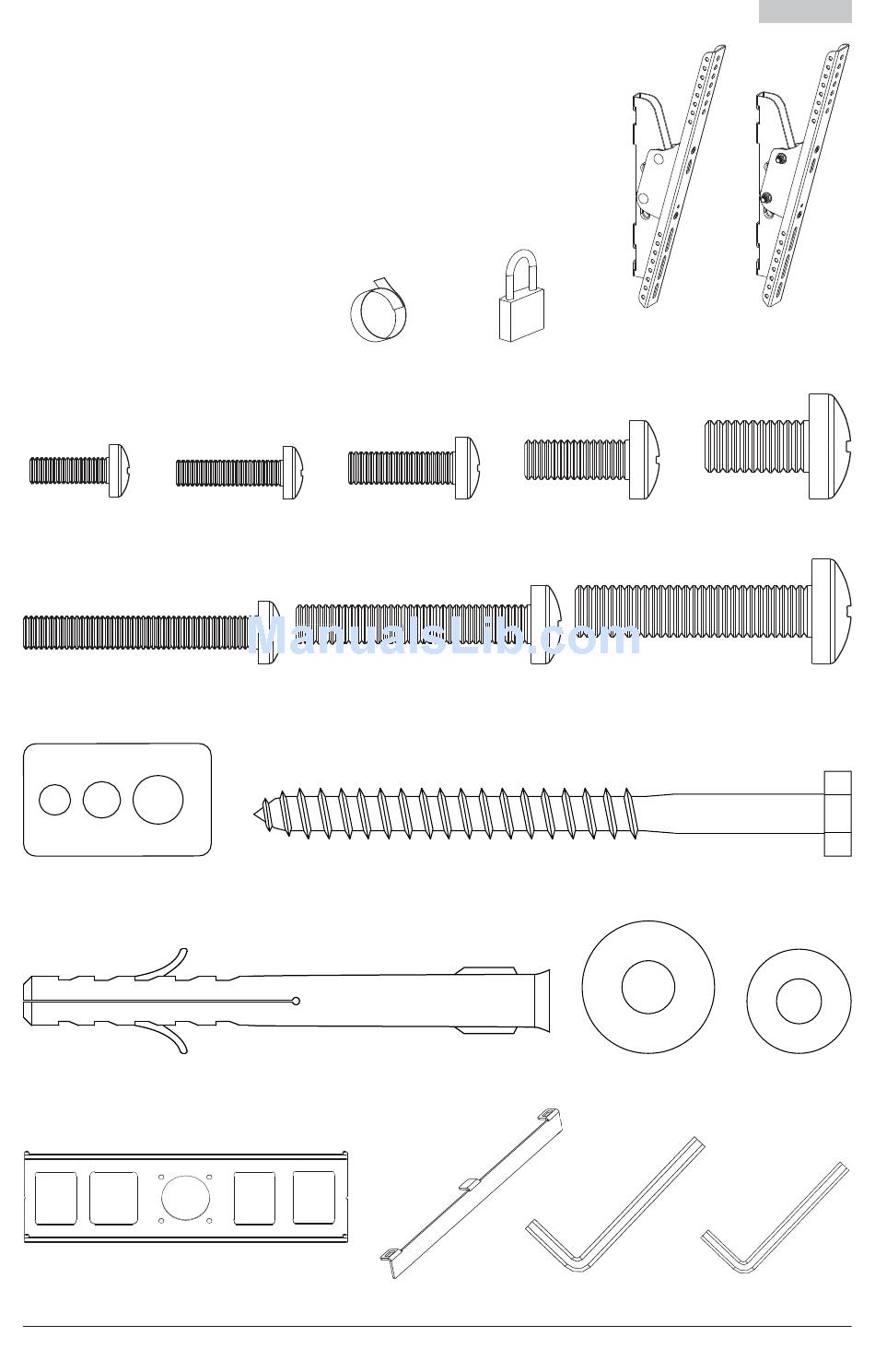

Für den Zusammenbau erforderliche Werkzeuge
• Balkenfi nder (Balkenfi nder mit genauer
Kantenanzeige empfohlen)
• Kreuzschlitzschraubendreher
• Bohrer
• 3/8 Zoll (10 mm) Bit für Betonwände
• 3/16 Zoll (5 mm) Bit für Holzständerwände
• Ratsche
• 13 mm Steckschlüssel
• Wasserwaage (inbegriffen)
( 1 )
P
( 1 )
O
• Hammer (optional)
( 3 ) ( 2 )
S Q
M8 x 16 mm
M6 x 16 mm
M4 x 12 mm
M4 x 16 mm M5 x 16 mm
( 4 ) ( 4 ) ( 4 ) ( 4 ) ( 4 )
A B C D E
M8 x 36 mm
M6 x 36 mm
M5 x 36 mm
( 4 ) ( 4 ) ( 4 )
F G H
( 6 )
J
( 4 )
I
( 6 ) ( 6 ) ( 4 )
K L M
( 1 )
N
( 2 ) ( 2 ) ( 2 )
R T U
