1

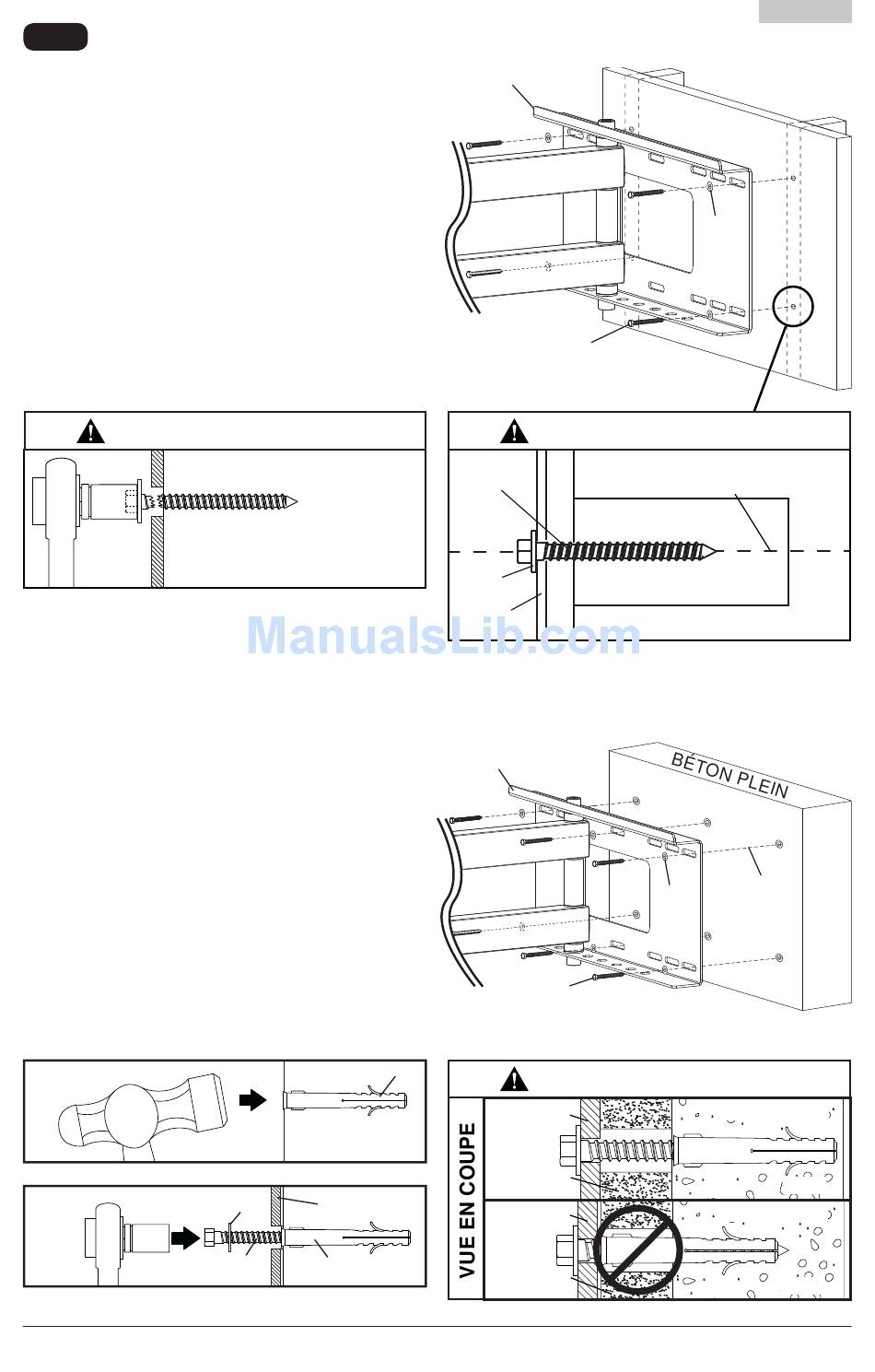

Installation sur un mur
À Montants En Bois
Utilisez la plaque murale (N) comme gabarit,
veillez à ce qu'elle soit de niveau et marquez
le centre des quatre trous de fi xation le long de
la ligne médiane des montants en bois. Percez
quatre trous de 3/16 po (5 mm) de dia. et de
3-1/4 po (83 mm) de profondeur. Mettez la plaque
murale (N) à niveau et fi xez-la au mur à l'aide de
quatre longs boulons (J) et de quatre rondelles
(L). Serrez fermement les vis. Ne pas trop serrer.
ADVERTISSEMENT
Installation sur du béton
Mettez la plaque murale (N) à niveau et utilisez-la
comme gabarit pour marquer l'emplacement des
six trous de fi xation. Percez six trous de
3/8 po (10 mm) de dia. et à une profondeur
minimale de 3-1/4 po (83 mm). Insérez les six
chevilles d'ancrage (K) dans les trous et fi xez
la plaque murale (N) au mur à l'aide de six
longs boulons (J) et de six rondelles (L). Serrez
fermement les vis. Ne pas trop serrer.
1
Percez des trous et insérez les ancrages (K).
2
Placez la plaque (N) sur les ancrages (K), fi xez avec des vis
(J) et de rondelles (L).
Ne pas trop serrer
les vis, cela pourrait
endommager le support.
béton
plein
L
N
K
J
N
ADVERTISSEMENT
J
L
N
N
J
K
ADVERTISSEMENT
plaque mural
plâtre/cloison
sèche
plaque mural
plâtre/cloison
sèche
15 sur 28
PUBLIÉ LE: 09-11-09
L
J
Longs boulons au
centre du montant.
MONTANT
DESSIN ÉCLATÉ VU DU HAUT
L
CORRECT
INCORRECT
FEUILLE n o : 202-9376-8 01-27-11
Français
K
béton
béton
