Tru Vue TVALU Installation Manual page 18

3
Montage De L'écran Plat

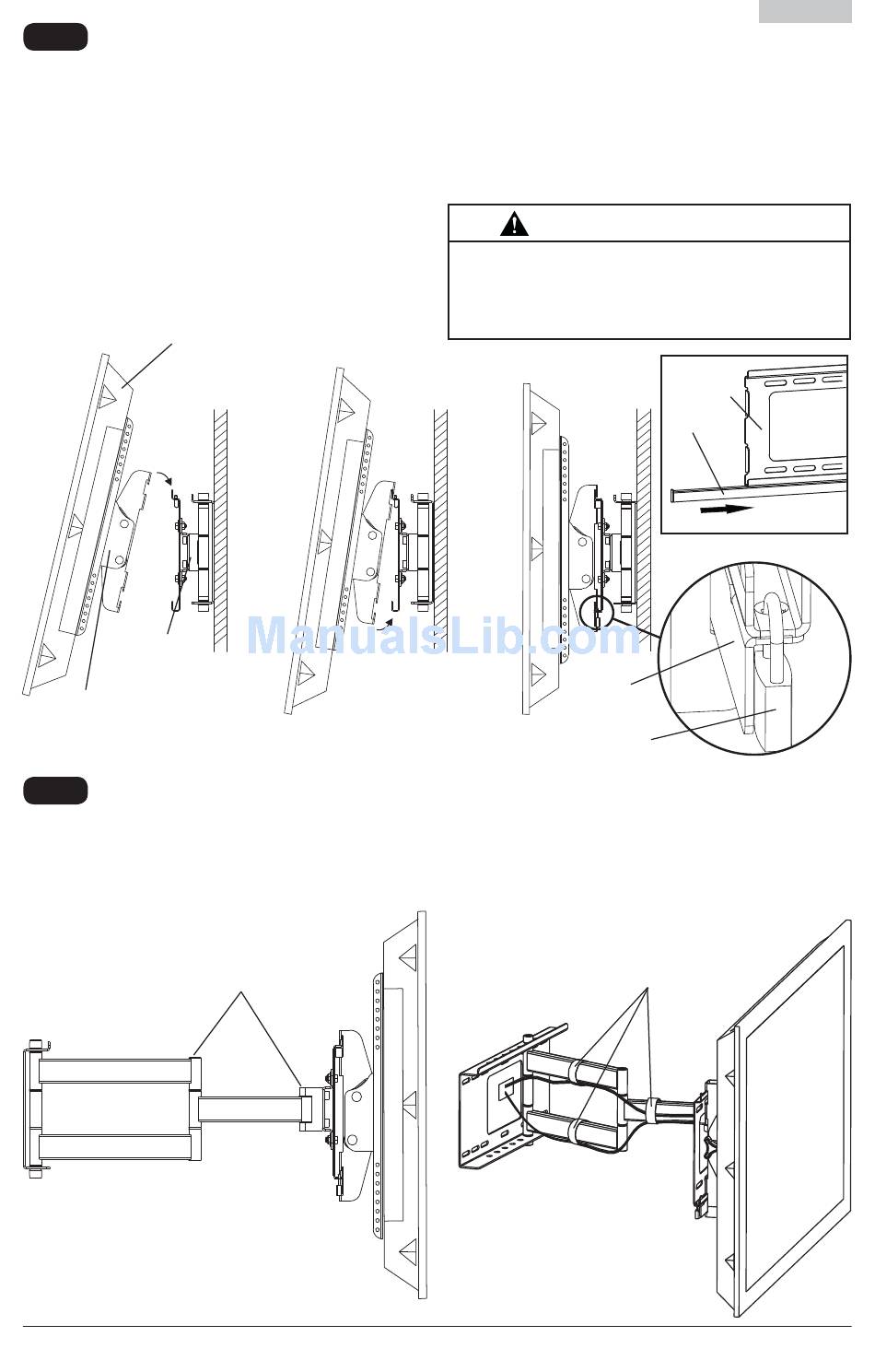

Accrochez le haut des supports adaptateurs (O et P) à la bride supérieure de la plaque murale (N).
Puis, faites pivoter l'écran vers le bas. Glissez les barres de sécurité (R) entre les supports (O et P)
et le bord inférieur de la plaque murale (N) comme illustré dans le dessin de détail 1. Sécurisez-les à
l'aide d'un cadenas (Q).
ADVERTISSEMENT : Pour lever et positionner de l'équipement lourd en toute sécurité, faites-vous
toujours aider par une autre personne ou utilisez un dispositif de levage mécanique.
ECRAN
N
O et P
4
Réglage de l'écran et utilisation du dispositif d'organisation
des câbles
Faites passer les câbles le long des bras articulés à l'aide des attaches de câble (S). Les bras
articulés peuvent être réglés pour placer l'écran à l'endroit souhaité. Utilisez une clé hexagonale
(T et U) pour serrer et desserrer la vis de tension. ADVERTISSEMENT : Ne pas trop serrer et ne pas
desserrer au point de faire sortir la vis.
VIS DE TENSION
ADVERTISSEMENT
• Vissez bien le support à crochets (O et P) à
l'aide de la vis de sécurité, sinon le moniteur
pourrait tomber de sa monture s'il était frappé
accidentellement.
18 sur 28
PUBLIÉ LE: 09-11-09
N
R
Détail 1
R
Q
S
FEUILLE n o : 202-9376-8 01-27-11
Français
