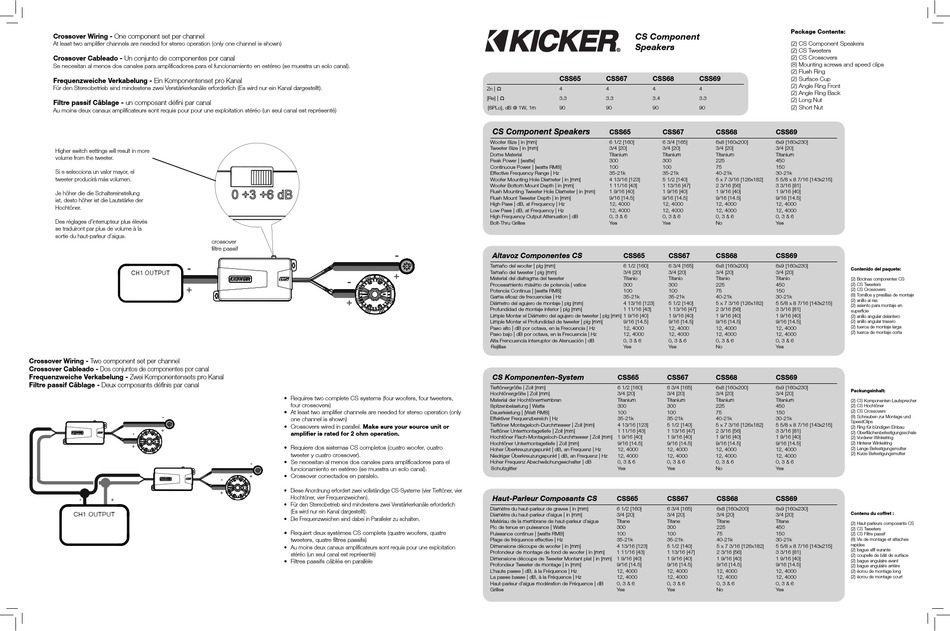

Kicker CSS65 Installation Manual

Crossover Wiring - One component set per channel
At least two amplifi er channels are needed for stereo operation (only one channel is shown)
Crossover Cableado - Un conjunto de componentes por canal
Se necesitan al menos dos canales para amplifi cadores para el funcionamiento en estéreo (se muestra un solo canal).
Frequenzweiche Verkabelung - Ein Komponentenset pro Kanal
Für den Stereobetrieb sind mindestens zwei Verstärkerkanäle erforderlich (Es wird nur ein Kanal dargestellt).
Filtre passif Câblage - un composant défi ni par canal
Au moins deux canaux amplifi cateurs sont requis pour pour une exploitation stéréo (un seul canal est représenté)
Higher switch settings will result in more
volume from the tweeter.
Si e selecciona un valor mayor, el
tweeter producirá más volumen.
Je höher die die Schaltereinstellung
ist, desto höher ist die Lautstärke der
Hochtöner.
Des réglages d'interrupteur plus élevés
se traduiront par plus de volume à la
sortie du haut-parleur d'aigus.
-
CH1 OUTPUT
+
Crossover Wiring - Two component set per channel
Crossover Cableado - Dos conjuntos de componentes por canal
Frequenzweiche Verkabelung - Zwei Komponentensets pro Kanal
Filtre passif Câblage - Deux composants défi nis par canal
-
+
-
+
- +
CH1 OUTPUT
crossover
fi ltre passif
-
+
• Requires two complete CS systems (four woofers, four tweeters,
four crossovers)
• At least two amplifi er channels are needed for stereo operation (only
one channel is shown)
• Crossovers wired in parallel. Make sure your source unit or
amplifi er is rated for 2 ohm operation.
• Requiere dos sistemas CS completos (cuatro woofer, cuatro
tweeter y cuatro crossover).
- • Se necesitan al menos dos canales para amplifi cadores para el
funcionamiento en estéreo (se muestra un solo canal).
+
• Crossover conectados en paralelo.
-
+ • Diese Anordnung erfordert zwei vollständige CS-Systeme (vier Tieftöner, vier
Hochtöner, vier Frequenzweichen).
• Für den Stereobetrieb sind mindestens zwei Verstärkerkanäle erforderlich
(Es wird nur ein Kanal dargestellt).
• Die Frequenzweichen sind dabei in Paralleler zu schalten.
• Requiert deux systèmes CS complets (quatre woofers, quatre
tweeters, quatre fi ltres passifs)
• Au moins deux canaux amplifi cateurs sont requis pour une exploitation
stéréo (un seul canal est représenté)
• Filtres passifs câblés en parallèle
CSS65
Zn | 
4
[Re] | 
3.3
[SPLo], dB @ 1W, 1m 90
CS Component Speakers
Woofer Size | in [mm]
Tweeter Size | in [mm]
Dome Material
Peak Power | [watts]
Continuous Power | [watts RMS]
Effective Frequency Range | Hz
Woofer Mounting Hole Diameter | in [mm]
Woofer Bottom Mount Depth | in [mm]
Flush Mounting Tweeter Hole Diameter | in [mm]
Flush Mount Tweeter Depth | in [mm]
High Pass | dB, at Frequency | Hz
Low Pass | dB, at Frequency | Hz
High Frequency Output Attenuation | dB
Bolt-Thru Grilles
-
Altavoz Componentes CS
Tamaño del woofer | plg [mm]
+
Tamaño del tweeter | plg [mm]
Material del diafragma del tweeter
Procesamiento máximo de potencia | vatios
Potencia Continua | [watts RMS]
Gama efi caz de frecuencias | Hz
Diámetro del agujero de montaje | plg [mm]
Profundidad de montaje inferior | plg [mm]
Limpíe Montar el Diámetro del agujero de tweeter | plg [mm] 1 9/16 [40]
Limpíe Montar el Profundidad de tweeter | plg [mm]
Paso alto | dB por octava, en la Frecuencia | Hz
Paso bajo | dB por octava, en la Frecuencia | Hz
Alta Frencuencia interruptor de Atenuación | dB
Rejillas
CS Komponenten-System
Tieftönergröße | Zoll [mm]
Hochtönergröße | Zoll [mm]
Material der Hochtönermembran
Spitzenbelastung | Watts
Dauerleistung | [Watt RMS]
Effektiver Frequenzbereich | Hz
Tieftöner Montageloch-Durchmesser | Zoll [mm]
Tieftöner Untermontagetiefe | Zoll [mm]
Hochtöner Flach-Montageloch-Durchmesser | Zoll [mm] 1 9/16 [40]
Hochtöner Untermontagetiefe | Zoll [mm]
Hoher Überkreuzungspunkt | dB, an Frequenz | Hz
Niedriger Überkreuzungspunkt | dB, an Frequenz | Hz
Hoher Frequenz Abschwächungsschalter | dB
Schutzgitter
Haut-Parleur Composants CS
Diamètre du haut-parleur de graves | in [mm]
Diamètre du haut-parleur d'aigus | in [mm]
Matériau de la membrane de haut-parleur d'aigus
Pic de tenue en puissance | Watts
Puissance continue | [watts RMS]
Plage de fréquence effective | Hz
Dimensions découpe de woofer | in [mm]
Profondeur de montage de fond de woofer | in [mm]
Dimensions découpe de Tweeter Montant plat | in [mm] 1 9/16 [40]
Profondeur Tweeter de montage | in [mm]
L'haute passe | dB, à la Fréquence | Hz
La passe basse | dB, à la Fréquence | Hz
Haut-parleur d'aigus modération de Fréquence | dB
Grilles
CS Component
Speakers
CSS67 CSS68 CSS69
4 4 4
3.3 3.4 3.3
90 90 90
CSS65 CSS67 CSS68 CSS69
6 1/2 [160] 6 3/4 [165] 6x8 [160x200] 6x9 [160x230]
3/4 [20] 3/4 [20] 3/4 [20] 3/4 [20]
Titanium Titanium Titanium Titanium
300 300 225 450
100 100 75 150
35-21k 35-21k 40-21k 30-21k
4 13/16 [123] 5 1/2 [140] 5 x 7 3/16 [126x182] 5 5/8 x 8 7/16 [143x215]
1 11/16 [43] 1 13/16 [47] 2 3/16 [56] 3 3/16 [81]
1 9/16 [40] 1 9/16 [40] 1 9/16 [40] 1 9/16 [40]
9/16 [14.5] 9/16 [14.5] 9/16 [14.5] 9/16 [14.5]
12, 4000 12, 4000 12, 4000 12, 4000
12, 4000 12, 4000 12, 4000 12, 4000
0, 3 & 6 0, 3 & 6 0, 3 & 6 0, 3 & 6
Yes Yes No Yes
CSS65 CSS67 CSS68 CSS69
6 1/2 [160] 6 3/4 [165] 6x8 [160x200] 6x9 [160x230]
3/4 [20] 3/4 [20] 3/4 [20] 3/4 [20]
Titanio Titanio Titanio Titanio
300 300 225 450
100 100 75 150
35-21k 35-21k 40-21k 30-21k
4 13/16 [123] 5 1/2 [140] 5 x 7 3/16 [126x182] 5 5/8 x 8 7/16 [143x215]
1 11/16 [43] 1 13/16 [47] 2 3/16 [56] 3 3/16 [81]
1 9/16 [40] 1 9/16 [40] 1 9/16 [40]
9/16 [14.5] 9/16 [14.5] 9/16 [14.5] 9/16 [14.5]
12, 4000 12, 4000 12, 4000 12, 4000
12, 4000 12, 4000 12, 4000 12, 4000
0, 3 & 6 0, 3 & 6 0, 3 & 6 0, 3 & 6
Yes Yes No Yes
CSS65 CSS67 CSS68 CSS69
6 1/2 [160] 6 3/4 [165] 6x8 [160x200] 6x9 [160x230]
3/4 [20] 3/4 [20] 3/4 [20] 3/4 [20]
Titanium Titanium Titanium Titanium
300 300 225 450
100 100 75 150
35-21k 35-21k 40-21k 30-21k
4 13/16 [123] 5 1/2 [140] 5 x 7 3/16 [126x182] 5 5/8 x 8 7/16 [143x215]
1 11/16 [43] 1 13/16 [47] 2 3/16 [56] 3 3/16 [81]
1 9/16 [40] 1 9/16 [40] 1 9/16 [40]
9/16 [14.5] 9/16 [14.5] 9/16 [14.5] 9/16 [14.5]
12, 4000 12, 4000 12, 4000 12, 4000
12, 4000 12, 4000 12, 4000 12, 4000
0, 3 & 6 0, 3 & 6 0, 3 & 6 0, 3 & 6
Yes Yes No Yes
CSS65 CSS67 CSS68 CSS69
6 1/2 [160] 6 3/4 [165] 6x8 [160x200] 6x9 [160x230]
3/4 [20] 3/4 [20] 3/4 [20] 3/4 [20]
Titane Titane Titane Titane
300 300 225 450
100 100 75 150
35-21k 35-21k 40-21k 30-21k
4 13/16 [123] 5 1/2 [140] 5 x 7 3/16 [126x182] 5 5/8 x 8 7/16 [143x215]
1 11/16 [43] 1 13/16 [47] 2 3/16 [56] 3 3/16 [81]
1 9/16 [40] 1 9/16 [40] 1 9/16 [40]
9/16 [14.5] 9/16 [14.5] 9/16 [14.5] 9/16 [14.5]
12, 4000 12, 4000 12, 4000 12, 4000
12, 4000 12, 4000 12, 4000 12, 4000
0, 3 & 6 0, 3 & 6 0, 3 & 6 0, 3 & 6
Yes Yes No Yes
Package Contents:
(2) CS Component Speakers
(2) CS Tweeters
(2) CS Crossovers
(8) Mounting screws and speed clips
(2) Flush Ring
(2) Surface Cup
(2) Angle Ring Front
(2) Angle Ring Back
(2) Long Nut
(2) Short Nut
Contenido del paquete:
(2) Bocinas componentes CS
(2) CS Tweeters
(2) CS Crossovers
(8) Tornillos y presillas de montaje
(2) anillo al ras
(2) asiento para montaje en
superfi cie
(2) anillo angular delantero
(2) anillo angular trasero
(2) tuerca de montaje larga
(2) tuerca de montaje corta
Packungsinhalt:
(2) CS Komponenten-Lautsprecher
(2) CS Hochtöner
(2) CS Crossovers
(8) Schrauben zur Montage und
SpeedClips
(2) Ring für bündigen Einbau
(2) Oberfl ächenbefestigungsschale
(2) Vorderer Winkelring
(2) Hinterer Winkelring
(2) Lange Befestigungsmutter
(2) Kurze Befestigungsmutter
Contenu du coffret :
(2) Haut-parleurs composants CS
(2) CS Tweeters
(2) CS Filtre passif
(8) Vis de montage et attaches
rapides
(2) bague affl eurante
(2) coupelle de bâti de surface
(2) bague angulaire avant
(2) bague angulaire arrière
(2) écrou de montage long
(2) écrou de montage court
