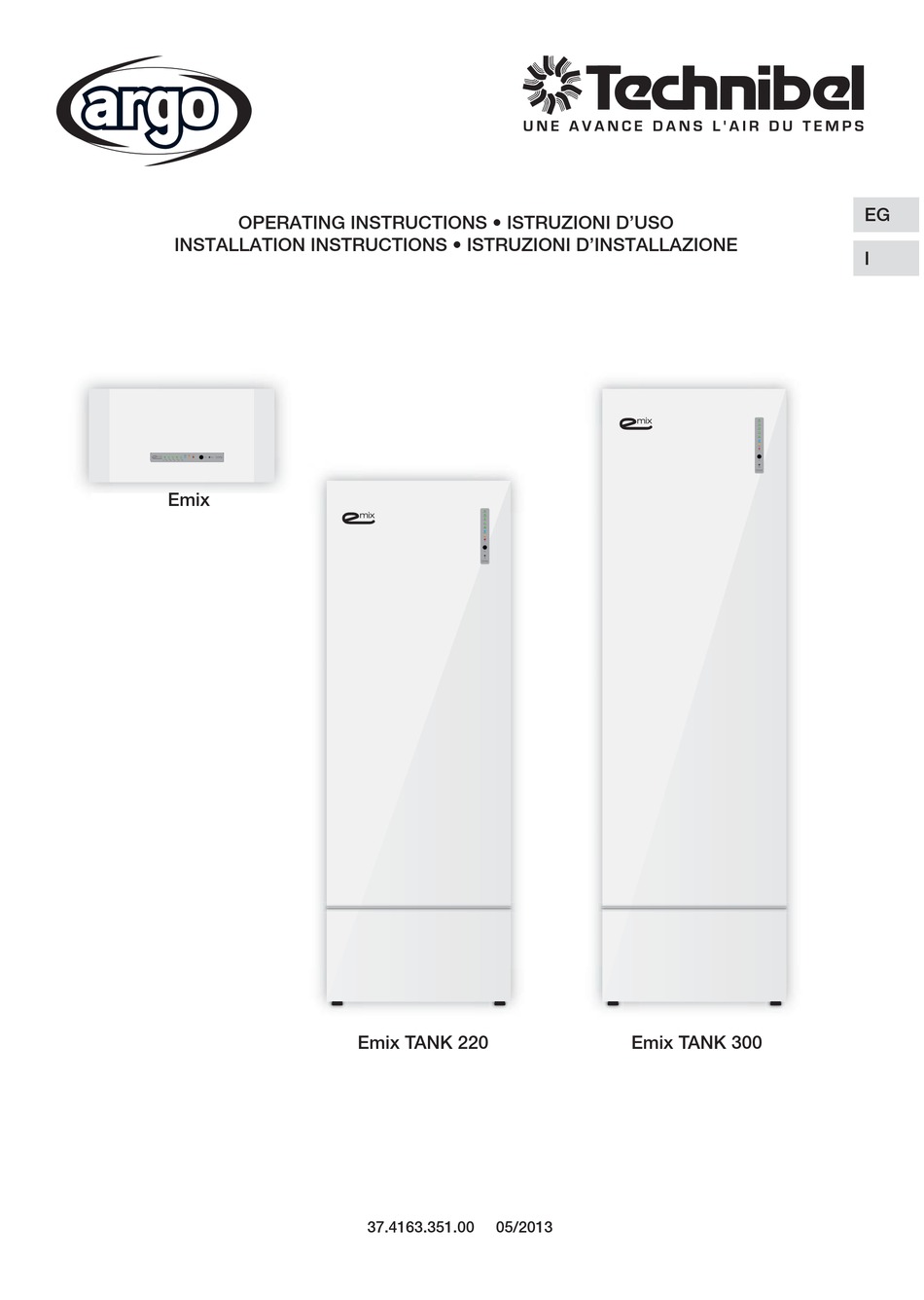

- Page 1 OPERATING INSTRUCTIONS • ISTRUZIONI D’USO INSTALLATION INSTRUCTIONS • ISTRUZIONI D’INSTALLAZIONE EMIX EMIX Emix Emix TANK 220 Emix TANK 300 EMIX TANK 220 EMIX TANK 300 37.4163.351.00 05/2013...
-
Page 2: Table Of Contents
How to use Emix How to use and set the electrical heater elements How to disconnect and/or remove Emix unit How to connect Emix to a solar thermal system DECLARATION OF CONFORMITY This product is marked as it satisfies Directives: –... - Page 3 IMPORTANT! Please read before installation This system meets strict safety and operating standards. For the installer or service person, it is important to install or service the system so that it operates safely and efficiently. For safe installation and trouble-free operation, you must: •...
- Page 4 Installation location We recommend this appliance to be installed properly by qualified installation technicians in accordance with the installation ● instructions provided with the unit. WARNING ● Do not install this appliance where there are fumes or flammable gases, or in an extremely humid space such as a green house.
-
Page 5: Introduction
Emix and Emix tank are two components of the iSeries system which are added to the very broad range of indoor units. The purpose of Emix and Emix tank is to produce domestic hot water through storage, using the energy produced directly from the heat pump (therefore renewable energy) and providing the service at the same time as heating and cooling the environments, thanks to the various air and/or hydronic indoor units of the iSeries range. - Page 6 The following diagram illustrates the concept exposed on the previous page and shows a system confi guration where three indoor direct expansion units, a hydrokit for a fl oor system and an Emix tank coexist, all connected to a G110EMX.

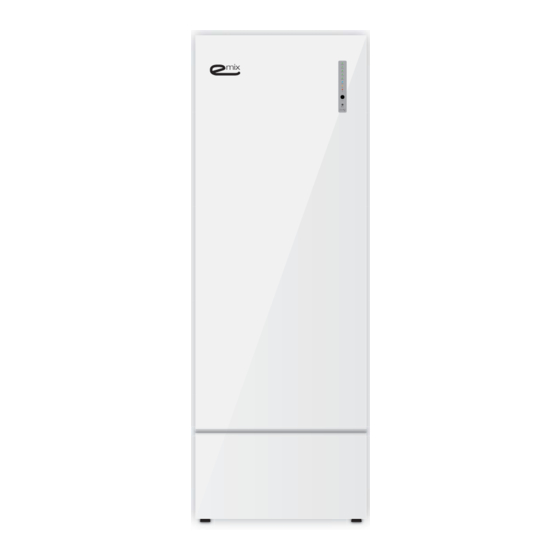

- Page 7 Emix and Emix tank are built inside a white metal cabinet that is easy to integrate in any home or offi ce and looks good next to other white goods such as fridges, electrical boilers, etc...
-
Page 8: Rating Data
272x527x285 A 3/4” water fi lter is supplied with Emix to be installed upstream of tap water connection. It is warmly suggested to install a softener or a polyphosphate fi lter to avoid limestone and consequently loses of performance; in addition to this service valves, mixing valve and overpressure valve are suggested. - Page 9 3 (see above fi gure) and hot water tap in parallel of the water port number 4. Before clos- ing the hydraulic circuit eliminate the air inside the Emix unit, purging it from the cold water side 3 (a vent valve is recommended).
-
Page 10: Electrical Connections
Note 1: when Emix is connected in a single split confi guration to the normal indoor port, you have to take care about the proper Gas/Liquid connection and you have to remove JP1 on the main board of Emix;... -
Page 11: Control Panel
• Emix is designed to be always ON; in case you want to switch it OFF you have to press for 4” the push button ex- actly as you want to switch on, then when the green LED will be switched off and the red LED will be switched ON you have to release immediately the push button, otherwise the unit will go into the electrical heater confi guration (the blue led will pass from off to on). -
Page 12: How To Use And Set The Electrical Heater Elements
How to use and set the electrical heater elements To set the electrical heaters’ confi guration, once Emix is ON and active, you have to keep pressed the black button up to the lighting up of the blue LED. Emix does not have any electrical heater element inside but it can drive and manage external electrical heater element normally located inside the water tank you will use or the electrical water heater that you will use as a tank. -
Page 13: How To Disconnect And/Or Remove Emix Unit
In case of forced circulation solar system, by the water point of view, Emix must be connected to the solar tank exactly like any other tank in parallel to the cold and hot tap water (mixing valve); by the electric point of view Emix could be submitted to the solar control box if it has a dry contact to enable/disable Emix energy support to the water. -
Page 14: Generalità
Pannello di controllo Come utilizzare Emix Come utilizzare e configurare l’uso delle resistenze elettriche Scollegare e disinstallare Emix Collegare Emix ad un impianto solare termico DICHIARAZIONE DI CONFORMITÀ Questo prodotto è marcato in quanto conforme alle Direttive: – Bassa Tensione n. 2006/95/CE. - Page 15 IMPORTANTE! Leggere prima di iniziare l’installazione Questo sistema deve seguire rigidi standard di sicurezza e di funzionamento. Per l’installatore o il personale di assistenza è molto importante installare o riparare il sistema di modo che quest’ultimo operi con sicurezza ed efficienza. Per un’installazione sicura e un buon funzionamento è...
- Page 16 Luogo d’installazione ● Si raccomanda di far installare questo apparecchio da un tecnico qualificato seguendo le istruzioni di installazione allegate. AVVERTIMENTO ● Non installare questo apparecchio dove ci sono fumi, gas infiammabili o molta umidità, come in una serra. Non installare l’unità dove ci sono apparecchiature che generano un calore eccessivo. ●...
-
Page 17: Introduzione
Emix ed Emix tank differiscono per la tipologia di installazione alla quale sono destinati, ma non per il tipo di servizio o prestazioni; entrambi consentono la produzione di acqua calda fi no ad 80ºC termodinamici sia quando la pompa di calore lavora in riscaldamento che in raffrescamento, senza cicli di priorità... - Page 18 Lo schema seguente illustra il concetto esposto sopra ed evidenzia una confi gurazione di sistema in cui coesistono tre unità interne ad espansione diretta, un hydrokit per un impianto a pavimento ed un Emix tank, tutti collegati ad una G110EMX.
- Page 19 (tipico caso di abbinamento con l’unità esterna G30EMX) o con altri Emix atti a formare una sorta di batteria per la produzione di grandi quantità di acqua calda ad uso sanitario da fonte rinnovabile (es: fi no a n.4 Emix per un totale di 1200 l).
-
Page 20: Caratteristiche Di Targa
272x527x285 Viene fornito in dotazione un fi ltro raccogli impurità da ¾” da inserire a monte di Emix se non già presente nell’impianto. E’ caldamente consigliato un addolcitore per acqua o un fi ltro ai polifosfati per evitare il deposito di calcare e la conse- guente riduzione di prestazione dello scambiatore. - Page 21 Emix, lasciando sfi atare dal lato dell’acqua fredda 3 (si consiglia di inserire una valvola di sfi ato). Emix viene fornito con un fi ltro dell’acqua (il fi ltro è fi ssato con una fascetta all’interno dell’unità Emix) da porre in serie all’ingresso dell’acqua fredda a monte di Emix con senso di circolazione verso Emix (vedi freccia sul fi ltro).
-
Page 22: Collegamenti Elettrici
NOTA 1: quando Emix viene collegato in confi gurazione monosplit, ad esempio con una unità esterna G30EMX, porre attenzione al corretto collegamento della linea Gas/Liquido: linea gas collegata ad ingresso Emix n.1 e linea liquido collegata ad uscita Emix n.2. -
Page 23: Pannello Di Controllo
• Per accendere l’unità Emix bisogna premere per 4 secondi il tasto nero; quando si spegne il led rosso e si accende il primo led verde a partire da sinistra (40-45°), rilasciare il tasto nero; rilasciando il tasto nero l’unità Emix risulta accesa. -
Page 24: Come Utilizzare E Configurare L'uso Delle Resistenze Elettriche
Per confi gurare la modalità di utilizzo delle resistenze elettriche, una volta che Emix è acceso ed attivo, bisogna tenere premuto il tasto nero fi no all’accensione del led blu. Emix è in grado di gestire direttamente fi no a tre resistenze elettriche da 1.5 kW ciascuna, ognuna delle quali attestata al proprio e specifi co morsetto. -
Page 25: Scollegare E Disinstallare Emix
Scollegare e disinstallare Emix Nel caso in cui Emix sia collegato ad una normale porta per unità interne (ad esempio con AEI1G30EMX) la disinstal- lazione di Emix comporta le stesse procedure che si attuano quando si scollega un’unità interna qualsiasi, ad esempio un hi-wall. - Page 26 Via Varese, 90 - 21013 Gallarate - Va - Italy Tel. +39 0331 755111 - Fax +39 0331 776240 www.argoclima.com...
