INSTALLATION
MANUAL
IMPORTANT: Dimensions Shown in Both Inches and Centimeters.
IMPORTANT:
Be sure the appliance being installed is equipped for the gas to be supplied. Refer to serial plate on
underside of burner box for this information. Do not attempt to convert this appliance for use with a gas other than the type
specified.
30" MODEL
36" MODEL
IMPROPER INSTALLATION, ADJUSTMENT, ALTERATION, SERVICE, MAINTENANCE
OR USE OF RANGE CAN RESULT IN SERIOUS INJURY OR PROPERTY DAMAGE.
NOTICE TO CONSUMER: Retain these instructions for future reference.
SEALED GAS COOKTOPS
NOTICE TO INSTALLER: Leave these instructions with the appliance.
30" and 36"
SPECIAL WARNING:

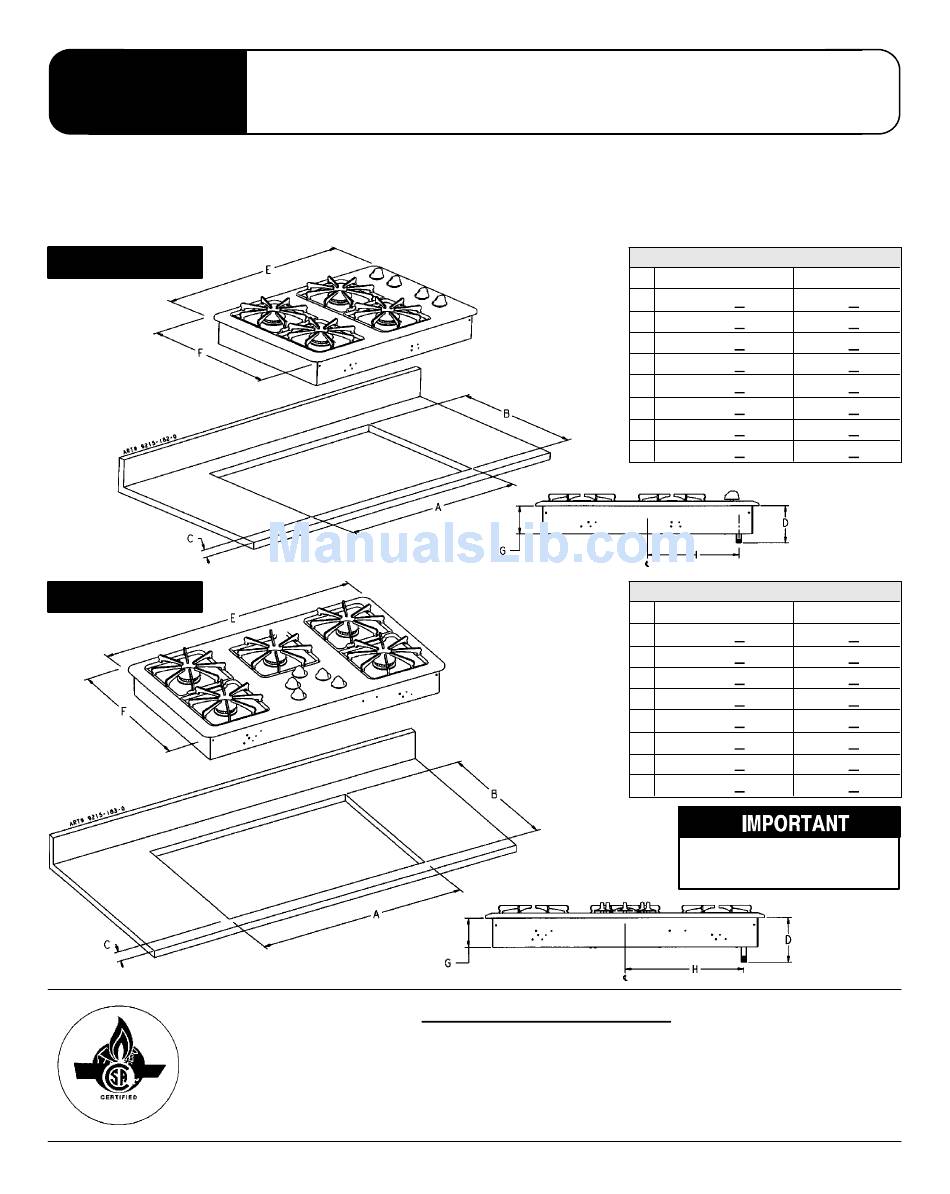

DIMENSIONS
inches
A
28 1/2
+ 1/16
72.4 + 0.2
B
19 15/16 + 1/16
50.6 + 0.2
C
2 1/8
+ 1/16
5.4 + 0.2
D
5 1/4
+ 1/16
13.3 + 0.2
E
29 1/2
+ 1/16
74.9 + 0.2
F
21
+ 1/16
53.3 + 0.2
G 3 13/16 + 1/16
9.7 + 0.2
H
12 1/4
+ 1/16
31.1 + 0.2
DIMENSIONS
inches
A
34 1/2
+ 1/16
87.6 + 0.2
B
19 15/16 + 1/16
50.6 + 0.2
C
2 1/8
+ 1/16
5.4 + 0.2
D
5 1/4
+ 1/16
13.3 + 0.2
E
36
+ 1/16
91.4 + 0.2
F
21
+ 1/16
53.3 + 0.2
G 3 13/16 + 1/16
9.7 + 0.2
H
15 1/4
+ 1/16
38.7 + 0.2
CUTOUT DIMENSIONS
ARE CRITICAL
W10187822
cm
cm
(01-08-00)

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the W10187822 and is the answer not in the manual?

Questions and answers

Related Manuals for Maytag W10187822

Summary of Contents for Maytag W10187822

  • Page 1 2 1/8 + 1/16 5.4 + 0.2 5 1/4 + 1/16 13.3 + 0.2 + 1/16 91.4 + 0.2 + 1/16 53.3 + 0.2 9.7 + 0.2 15 1/4 + 1/16 38.7 + 0.2 CUTOUT DIMENSIONS ARE CRITICAL W10187822 (01-08-00)

  • Page 2: Important Preparation Suggestions

    B = 13″ (33.02 cm) maximum depth of cabinets installed above cooktop. 18″ 45.72 cm Avoid use of cabinets above cooktop for storage space to eliminate associated potential hazards such as reaching over open flames. WARNING NOTE: THE FIGURE MAY NOT ACCURATELY REPRESENT YOUR RANGE OR COOKTOP;...

  • Page 3: Mobile Homes

    Check the cooktop serial plate to see if the cooktop is approved for installation in mobile homes and/or recreational park trailers. Serial plate is located on the bottom of the unit. If approved, the following items are applicable: Mobile Homes...
  • Page 4 Apply a non-corrosive leak detection fluid to all joints and fittings in the gas connection between the supply line shut-off valve and the cooktop. Include gas fittings and joints in the cooktop if connections were disturbed during installation. Check for leaks! Bubbles appearing around fittings and connections will indicate a leak.

  • Page 5: Pressure Testing

    Alternative Piping Methods To Connect Appliance To Gas Supply A TRAINED SERVICE TECHNICIAN OR GAS APPLIANCE INSTALLER MUST MAKE THE GAS SUPPLY CONNECTION. Leak testing of the appliance shall be conducted by the installer according to the instructions given. Unless prohibited by local codes or ordinances, a new A.G.A.

  • Page 6: Electrical Wiring Information

    Electrical Wiring Information This appliance is equipped with a grounded type power cord. A grounded outlet must be provided. It is recommended, for convenience, the outlet be located within either the shaded area or the cross hatched area shown in figure 5. User may experience occasional circuit tripping if Ground Fault Circuit Interrupter (GFCI) outlet or breaker is in use.
  • Page 7 Converting Appliance For Use With LP Gas WARNING Propane conversion is to be performed by a AUTHORIZED SERVICER (or other qualified agency) in accordance with the manufacturer’s instructions and all codes and requirements of the authority having jurisdiction. Failure to follow instructions could result in serious injury or property damage.

  • Page 8: Pressure Regulator

    B. INVERT CAP IN APPLIANCE PRESSURE REGULATOR (See figure 10) With the appliance installed, the appliance regulator should be located as shown in figures 3 or 4. CONVERSION OF APPLIANCE PRESSURE REGULATOR FIGURE 10 C. LOW FLAME ADJUSTMENT (See figure 11) This appliance is shipped from the factory with low and high flame settings adjusted for use with natural gas.

  • Page 9: Natural Gas

    To Convert Appliance For Use With Natural Gas WARNING Electrical power and gas must be turned off prior to conversion. If this appliance has been converted for use with LP gas, each of the following modifications must be performed to convert the unit back to natural gas.

  • Page 10: Burner Performance

    The burners are designed to provide optimum aeration for all gases without air 5 BURNER MODEL (36″ Wide) FIGURE 15 36″ Cooktop INPUT RATES - NATURAL GAS / LP GAS (BTU/HR) BURNER LOCATION Right Front 12,500 / 10,500...

  • Page 11: Service/Parts Information

    Holding Unit Down To Countertop I M P O R T A N T To hold the cooktop to the counter top, two hold down brackets have been provided. Utilize the hold-down brackets, one on the left and one on the right side of unit to secure the unit to the counter top.

  • Page 12: Manual De Instalación

    MANUAL DE INSTALACIÓN IMPORTANTE: Las dimensiones aparecen en pulgadas y centímetros. IMPORTANTE: Asegúrese de que el electrodoméstico que se instalará esté equipado con el gas que se surtirá. Consulte la placa de datos que se encuentra en la parte inferior de la caja del quemador para obtener esa información. No trate de convertir este electrodoméstico para usar otro tipo de gas que el que se especifica.
  • Page 13 Ubicación de su electrodoméstico Coloque este electrodoméstico alejado de materiales combustibles como cortinas de ventanas y decoraciones de pared. El espacio libre horizontal mínimo entre el borde del electrodoméstico y la construcción combustible que se extiende de la superficie para cocinar a 18″ (45,72 cm) por encima de la superficie para cocinar es: 1,0″...

  • Page 14: Instalación Del Electrodoméstico

    Revise la placa de datos de la superficie para cocinar para ver si esta última está aprobada para instalarse en casas móviles y/o en remolques de recreación. La placa de datos se encuentra localizada en la parte inferior de la unidad.
  • Page 15 Conexión del electrodoméstico al suministro de gas LA CONEXIÓN DEL SUMINISTRO DE GAS DEBE REALIZARLA UN TÉCNICO CALIFICADO O UN INSTALADOR DE ELECTRODOMÉSTICOS DE GAS. Las pruebas de fugas de gas debe realizarlas el instalador de acuerdo con las instrucciones provistas.
  • Page 16 Métodos alternativos de tubería para conectar el electrodoméstico al suministro de gas UN TÉCNICO CAPACITADO O UN INSTALADOR DE ELECTRODOMÉSTICOS DEBE REALIZAR LA CONEXIÓN DEL SUMINISTRO DE GAS. El instalador debe realizar las pruebas de fugas del electrodoméstico de acuerdo con las instrucciones provistas.
  • Page 17 Información de alambrado eléctrico Este electrodoméstico está equipado con un cordón eléctrico con conexión a tierra. Debe proporcionarse un tomacorriente conectado a tierra. Se recomienda, por comodidad, que el tomacorriente se encuentre (con referencia a la figura 5) como en el punto A o el B que aparecen a continuación: El usuario puede experimentar la desconexión ocasional del circuito si está...
  • Page 18 Conversión del electrodoméstico para usarse con gas LP ADVERTENCIA La conversión a gas propano debe realizarla un TÉCNICO AUTORIZADO (u otra agencia calificada) de acuerdo con las instrucciones del fabricante y con todos los códigos y requisitos de las autoridades correspondientes. El no seguir las instrucciones podría causar lesiones graves y daños materiales.
  • Page 19 B. INVERSIÓN DE LA TAPA DEL REGULADOR DE PRESIÓN (Vea la figura 10) Una vez que se instala el electrodoméstico, debe ubi- - carse el regulador según se indica en la figura 3 ó 4. CONVERSIÓN DEL REGULADOR DE PRESIÓN TAPA Y PASADOR CONVERTIDORES FIGURA 10...
  • Page 20 Para convertir el electrodoméstico para usarse con gas natural ADVERTENCIA La energía eléctrica debe estar desconectada y la llave del gas debe estar cerrada antes de realizar la conversión. Si este electrodoméstico se convirtió para usarse con gas LP, deberán realizarse cada una de las siguientes modificaciones para volver a convertir la unidad para usarse con gas natural.
  • Page 21 Desempeño de los quemadores PRECAUCIÓN: Nunca cubra las perillas de control ni la superficie de control cercana con utensilios, toallas ni otros objetos. Nunca obstruya el paso libre del aire más allá de las perillas de control. Los orificios de las perillas se han ajustado para controlar correctamente la entrada del aire al interior del electrodoméstico durante el funcionamiento.
  • Page 22 Para sujetar la unidad al mostrador I M P O R T A N T E Se han incluido dos soportes para sujetar la superficie para cocinar al mostrador. Utilice los soportes de sujeción, uno a la izquierda y otro a la derecha de la unidad para asegurarla al mostrador.

  • Page 23: Mise En Service

    PLAQUES DE CUISSON À GAZ À BRÛLEURS INTÉGRÉS MANUEL DE MISE EN SERVICE IMPORTANT : Dimensions montrées en pouces et en centimètres IMPORTANT : S’assurer que l’appareil correspond au type de gaz fourni. Ces renseignements se trouvent sur la plaque signalétique, sous la boîte des brûleurs.
  • Page 24 Emplacement de votre appareil ménager Cet appareil doit être à un emplacement à distance sûre de tous matériaux combustibles tels que rideaux de fenêtres et décorations murales susceptibles de prendre feu. Le dégagement horizontal minimum entre le bord de l’appareil et des structures susceptibles de prendre feu montant jusqu’à...

  • Page 25: Pose De L'appareil

    Vérifier sur la plaque signalétique de la plaque de cuisson si elle est homologuée pour la mise en service dans une maison mobile ou une roulotte de parc. La plaque signalétique se trouve au fond de l’appareil. Si la plaque de cuisson est homologuée pour cet usage, les points suivants s’appliquent : Maisons mobiles La mise en service d’une cuisinière prévue pour les...
  • Page 26 Raccordement de l’appareil à l’alimentation en gaz LE RACCORDEMENT AU GAZ DOIT ÊTRE EFFECTUÉ PAR UN TECHNICIEN QUALIFIÉ OU PAR UN INSTALLATEUR D’APPAREILS À GAZ. La vérification de l’absence de fuites sera effectuée par l’installateur conformément aux directives fournies. Les conduites de gaz DOIVENT être conformes à tous les codes du bâtiment locaux, municipaux et provinciaux, ainsi qu’aux règlements des services publics locaux.

  • Page 27: Vérification De La Pression

    Autres méthodes de raccordement de l’appareil à l’alimentation en gaz LE RACCORDEMENT AU GAZ DOIT ÊTRE EFFECTUÉ PAR UN TECHNICIEN AYANT REÇU LA FORMATION APPROPRIÉE OU PAR UN INSTALLATEUR D’APPAREILS À GAZ. La vérification de l’absence de fuites sera effectuée par l’installateur conformément aux directives fournies.

  • Page 28: Câblage Électrique

    Câblage électrique Cet appareil est équipé d’un cordon d’alimentation avec raccordement à la terre. Il doit être branché dans une prise de courant reliée à la terre. Il est recommandé, pour plus de facilité, que la prise soit placée (en référence à la figure 6) tel qu’indiqué...
  • Page 29 Conversion de l’appareil au gaz GPL AVERTISSEMENT La conversion au propane doit être effectuée par un PRESTATAIRE DE SERVICE AGRÉÉ (ou tout autre service qualifié) conformément aux consignes du fabricant et à tous les codes et exigences de toutes autorités compétentes.
  • Page 30 B. INVERSER LE CAPUCHON DANS LE DÉTENDEUR (voir la figure 10). Une fois l’appareil en place, le détendeur doit se trouver à l’emplacement indiqué à la figure 3 ou 4. CONVERSION DU DÉTENDEUR DE L’APPAREIL CAPUCHON ET TIGE DE CONVERSION FIGURE 10 C.
  • Page 31 Pour convertir l’appareil au gaz naturel AVERTISSEMENT Fermer le gaz et l’électricité avant de procéder à la conversion. Si cet appareil a été converti au GPL, chacune des modifications suivantes doit être effectuée pour le reconvertir au gaz naturel. A. REMPLACER TOUS LES RACCORDS À ORIFICE 1.

  • Page 32: Fonctionnement Des Brûleurs

    Fonctionnement des brûleurs ATTENTION : Ne jamais couvrir les boutons de commande ou leur pourtour avec des ustensiles, des torchons ou autres objets. Ne jamais faire obstruction au passage de l’air dans les ouvertures des boutons de commande. Ces ouvertures sont de dimensions calculées pour contrôler l’apport d’air à...
  • Page 33 Fixation de l’appareil au comptoir I M P O R T A N T Deux supports de fixation sont fournis pour fixer la plaque de cuisson au comptoir. Utiliser les supports de fixation, un à gauche et un à droite, pour fixer l’appareil au comptoir.
