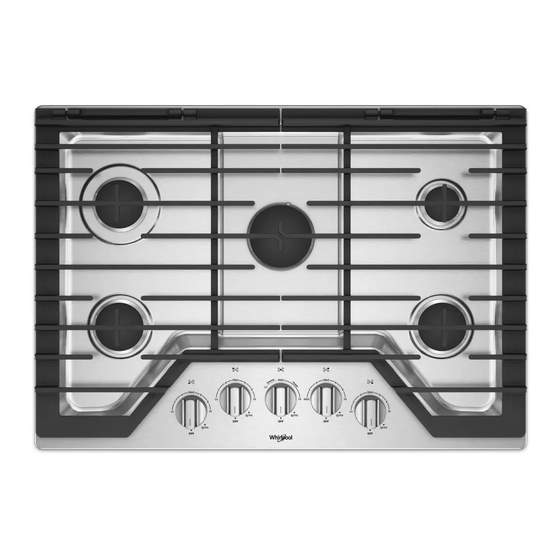

30" (76.2 CM) AND 36" (91.4 CM)
INSTRUCTIONS D'INSTALLATION
DE LA TABLE DE CUISSON À GAZ ENCASTRÉE DE
30" (76,2 CM) ET 36" (91,4 CM)
COOKTOP SAFETY ........................................................................2
INSTALLATION REQUIREMENTS .................................................3
Tools and Parts .............................................................................3
Location Requirements ................................................................3
Electrical Requirements ...............................................................7
Gas Supply Requirements ...........................................................7
INSTALLATION INSTRUCTIONS ...................................................9
Install Cooktop .............................................................................9
Make Gas Connection .................................................................9
Complete Installation .................................................................11
IMPORTANT:
Installer: Leave installation instructions with the homeowner.
Homeowner: Keep installation instructions for future reference.
IMPORTANT :
Installateur : Remettre les instructions d'installation au propriétaire.
Propriétaire : Conserver les instructions d'installation pour référence ultérieure.
W11116971A
INSTALLATION INSTRUCTIONS
GAS BUILT-IN COOKTOP
Table of Contents/Table des matières
SÉCURITÉ DE LA TABLE DE CUISSON .....................................13
EXIGENCES D'INSTALLATION ...................................................14
Outils et pièces ...........................................................................14
Exigences d'emplacement .........................................................14
Spécifications électriques ..........................................................18
Spécifications de l'alimentation en gaz .....................................18
INSTRUCTIONS D'INSTALLATION .............................................20
Installation de la table de cuisson ..............................................20
Raccordement au gaz ................................................................20
Achever l'installation ..................................................................22
Advertisement
Table of Contents
Related Manuals for Maytag WCG55US6HS00
Summary of Contents for Maytag WCG55US6HS00
-
Page 1: Table Of Contents
INSTALLATION INSTRUCTIONS 30" (76.2 CM) AND 36" (91.4 CM) GAS BUILT-IN COOKTOP INSTRUCTIONS D’INSTALLATION DE LA TABLE DE CUISSON À GAZ ENCASTRÉE DE 30” (76,2 CM) ET 36” (91,4 CM) Table of Contents/Table des matières COOKTOP SAFETY ................2 SÉCURITÉ DE LA TABLE DE CUISSON ........13 INSTALLATION REQUIREMENTS ..........3 EXIGENCES D’INSTALLATION ...........14 Tools and Parts ................3... -
Page 2: Cooktop Safety
COOKTOP SAFETY Your safety and the safety of others are very important. We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety messages. This is the safety alert symbol. This symbol alerts you to potential hazards that can kill or hurt you and others. All safety messages will follow the safety alert symbol and either the word “DANGER”... -
Page 3: Installation Requirements
In the State of Massachusetts, the following installation instructions apply: Installations and repairs must be performed by a qualified or licensed contractor, plumber, or gasfitter qualified or licensed by the State of Massachusetts. Acceptable Shut-off Devices: Gas Cocks and Ball Valves installed for use shall be listed. A flexible gas connector, when used,must not exceed 4 feet (121.9 cm). - Page 4 Product Dimensions KCGS550ESS and KCGS950ESS Models KCGS556ESS and KCGS956ESS Models A. 21" (53.3 cm) E. 3 " (9.2 cm) ⁵⁄₈ A. 21" (53.3 cm) E. 3 " (9.2 cm) ⁵⁄₈ B. 30" (76.2 cm) F. 4 " (11.6 cm) ⁹⁄₁₆ B.
- Page 5 Cabinet Clearances Side View Front View A. 13" (33.0 cm) recommended upper cabinet depth. B. 30" (76.2 cm) for 30" models; 36" (91.4 cm) for 36" models. C. 18" (45.7 cm) minimum clearance from upper cabinet to countertop within minimum horizontal clearances to cooktop. D.
- Page 6 Cutout Dimensions - Top View Back Wall Side Wall Side Wall Countertop Front Edge Cutout (Product Opening) Dimensions 30" (76.2 cm) Models Recommended Recommended KCGS550 and KCGS950 " (72.4 cm) " (73.4 cm) " (74.3 cm) " (49.5 cm) " (50.2 cm) 20"...
-
Page 7: Electrical Requirements
Electrical Requirements Gas Supply Requirements WARNING Explosion Hazard Use a new CSA International approved gas supply line. Install a shut-off valve. Securely tighten all gas connections. If connected to propane, have a qualified person make sure gas pressure does not exceed 14" (36 cm) water column. - Page 8 Gas Supply Line Gas Pressure Regulator The gas pressure regulator supplied with this cooktop must be Provide a gas supply line of " (1.9 cm) rigid pipe to the ■ used. The inlet pressure to the regulator should be as follows for cooktop location.
-
Page 9: Installation Instructions
INSTALLATION INSTRUCTIONS Install Cooktop 4. Attach brackets to cooktop base bottom with bracket attachment screws. Securely tighten screws. WARNING Excessive Weight Hazard Use two or more people to move and install cooktop. Failure to do so can result in back or other injury. Decide on the final location for the cooktop. - Page 10 3. Use a ⁄ ” (2.4 cm) combination wrench and channel lock 4. Install the pressure regulator with the arrow pointing in the pliers to attach the flexible connector to the adapters. Check direction toward the bottom of the cooktop base and in a that connector is not kinked.
-
Page 11: Complete Installation
Check Flame Height Adjust the height of surface burner flames. The surface burner low flame should be a steady blue flame approximately " (6.4 mm) high. A. Low flame B. High flame Adjustment for Single Valve: 1. Set the burner flame to LO. 2. - Page 12 Notes...
-
Page 13: Sécurité De La Table De Cuisson
COOKTOP SAFETY Votre sécurité et celle des autres est très importante. Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer. Voici le symbole d’alerte de sécurité. -
Page 14: Exigences D'installation
Dans l’État du Massachusetts, les instructions d’installation suivantes sont applicables : Les travaux d’installation et réparation doivent être exécutés par un plombier ou tuyauteur qualifié ou licencié, ou par le personnel qualifié d’une entreprise licenciée par l’État du Massachusetts. Remplacer par des dispositifs de fermeture acceptables : Les robinets de gaz et robinets à bille installés pour l'utilisation devraient être indiqués. - Page 15 Résidence mobile – Spécifications additionnelles à respecter Au Canada, l’installation de cette table de cuisson doit satisfaire lors de l’installation aux stipulations de la version la plus récente de la norme CAN/ L’installation de cette table de cuisson doit être conforme CSA-A240 ou des codes locaux en vigueur.
- Page 16 Distances de dégagement à respecter Vue latérale Vue de face A. Profondeur recommandée des placards supérieurs de 13" (33 cm) B. 30" (76,2 cm) pour les modèles de 30"; 36" (91,4 cm) pour les modèles de 36". C. Distance de séparation minimale de 18" (45,7 cm) entre le placard supérieur et le plan de travail avec distance minimale de séparation horizontale pour la table de cuisson D.
- Page 17 Dimensions de l'ouverture à découper - Vue de dessus Mur arrière Mur latéral Mur latéral Bord avant du plan de travail Dimensions des ouvertures à découper (ouverture du produit) Modèles de 30" (76,2 cm) è Recommandé Recommandé KCGS550 et KCGS950 "...
-
Page 18: Spécifications Électriques
Spécifications électriques Spécifications de l’alimentation en gaz AVERTISSEMENT AVERTISSEMENT Risque d'explosion Risque de choc électrique Utiliser une canalisation neuve d'arrivée de gaz Brancher sur une prise à 3 alvéoles reliée à la terre. approuvée par la CSA International. Ne pas enlever la broche de liaison à la terre. Installer un robinet d'arrêt. - Page 19 Canalisation de gaz Détendeur de gaz Le détendeur fourni avec cette table de cuisson doit être utilisé. Installer une canalisation de gaz rigide de ¾” (1,9 cm) jusqu’à ■ La pression d’alimentation du détendeur doit être comme suit l’emplacement d’installation de la table de cuisson. L’emploi pour un fonctionnement correct : d’une canalisation de plus petit diamètre sur un circuit plus long peut causer une déficience du débit d’alimentation.
-
Page 20: Instructions D'installation
INSTALLATION INSTRUCTIONS Installation de la table de cuisson 4. Fixer les brides sur le fond de la base de la table de cuisson à l’aide des vis de fixation des brides. Bien serrer les vis. AVERTISSEMENT Risque du poids excessif Utiliser deux ou plus de personnes pour déplacer et installer la table de cuisson. - Page 21 1. Utiliser une clé mixte de ⁄ ” et une pince multiprise pour 2. Installer le régulateur avec la flèche orientée vers le fond de fixer le raccord flexible sur les raccords d’adaptation. la base de la table de cuisson, et de manière à ce que le S’assurer que le raccord n’est pas déformé.
-
Page 22: Achever L'installation
3. Ôter les chapeaux de brûleur de surface, la base des Achever l’installation brûleurs et les grilles du sachet de pièces. Aligner les encoches des chapeaux de brûleur avec les broches dans la base de chaque brûleur. Système d’allumage électronique Aligner le porte-gicleur de la base du brûleur avec l’électrode d’allumage. - Page 23 4. Réinstaller le bouton de commande. Réglage d’un robinet de gaz unique : 5. Tester la flamme en tournant le bouton de commande pour 1. Régler la flamme du brûleur à “LO” (basse). le faire passer de la position “LO” (basse) à la position “HI” (élevée) et observer les flammes pour chaque réglage.
- Page 24 ©2017. Used under license in Canada. All rights reserved. W11116971A ©2017 .Utilisé sous licence au Canada. Tous droits réservés. 07/17...
