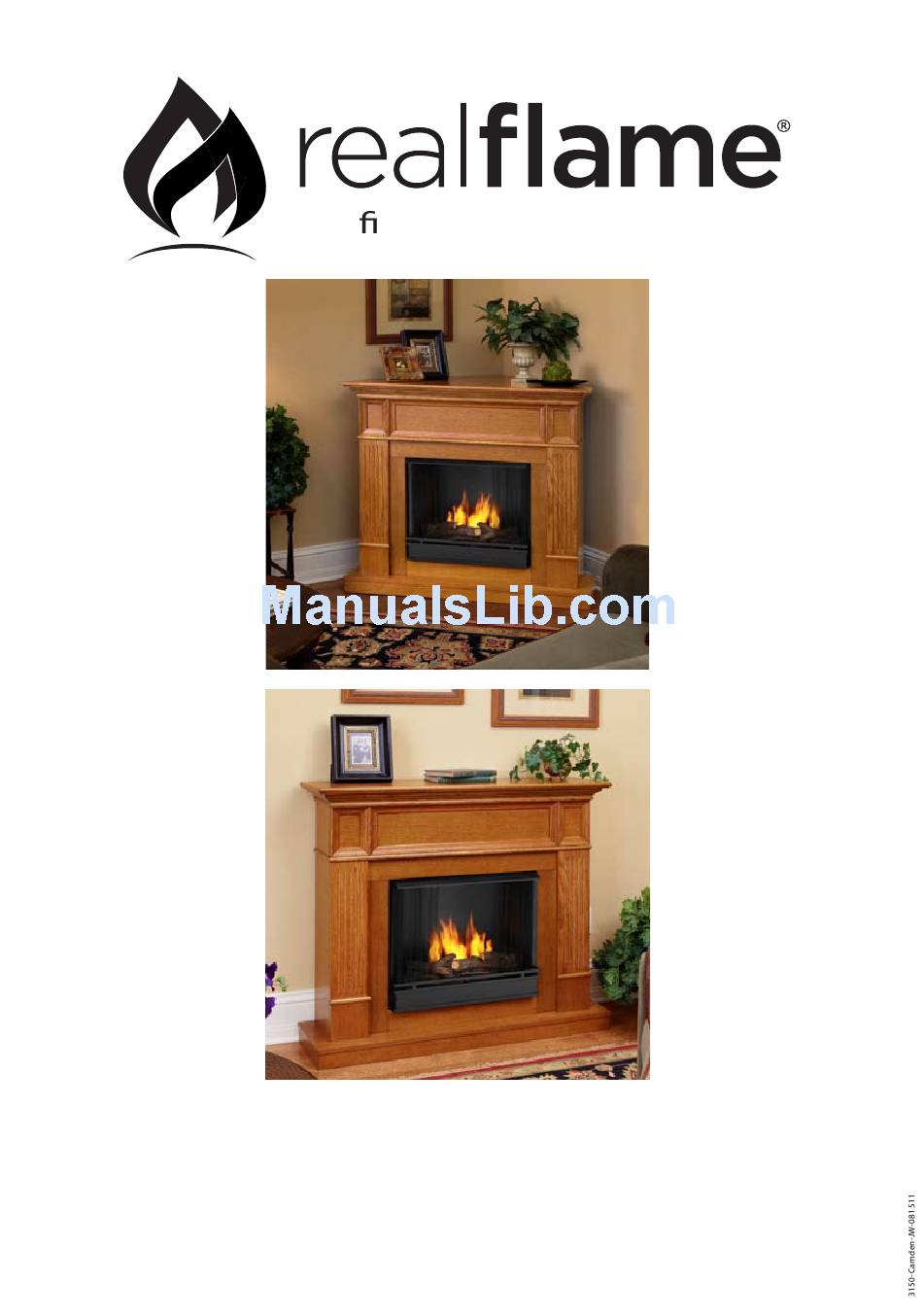

- Page 1 Lot:___________ gel replaces and accessories Mantle Assembly Instructions Model # 3150 Camden Fireplace...
-
Page 2: Care And Cleaning
Helpful Tips for Assembly Before assembly carefully unpack and check for each replace piece and necessary hardware IF ANY PARTS ARE DAMAGED OR MISSING PLEASE CALL US DIRECTLY AT: 1-800-654-1704 Prep, plan and clear your space. In order to minimize damage while assembling make sure unpacking and assembly takes place on a carpeted surface. -
Page 3: Parts List
PARTS LIST Number Description Mahogany Light Oak Quantity Base Panel 31500401 31500601 Left Side Panel 31500402 31500602 Right Side Panel 31500403 31500603 Left Front Panel 31500404 31500604 Right Front Panel 31500405 31500605 Lower Firebox Trim 31500406 31500606 Center Panel 31500407 31500607 Top Front Panel 31500408... - Page 4 Step One -Join left side panel (2) with left front panel (4) by securing 6 short allen screws through 3 L-brackets. -Repeat with right side panel (3) and right front panel (5). Step Two -Set base panel (1) on a at surface as shown. -Attach 6 L-brackets to base panel (1) by securing 6 short allen screws.
- Page 5 Step Three -Join panel (2) & (4), (3) & (5) with base panel (1) by securing 6 short allen screws through 6 L-brackets. Step Four -Attach 4 L-brackets to center panel (7) by securing 4 short allen screws.
- Page 6 Step Five -Attach center panel (7) to side panel (2) & (3) by securing 4 short allen screws through 4 L-brackets. -Attach center panel (7) on front panel (4) & (5) by securing 4 long allen screws through 4 washers and 2 MDF boards.
- Page 7 Step Seven -Attach rebox support (11) to base panel (1) by securing 2 long allen screws. -For wall unit, continue with Step Eight. -For corner unit, continue with Step Nine to Eleven . Step Eight -Locate top front panel (8) to above nished parts . -Join center panel (7) and side panel (2) &...
- Page 8 Step Nine -Join base panel support (12) with base panel (1) by securing 2 long allen screws. -Attach corner mantel support (14) to base panel support (12) by securing 1 long allen screw through 1 washer. Step Ten -Join top front panel (8), top center panel (9) with top corner panel (10) by securing 6 long allen screws through 6 washers.
- Page 9 Step Eleven -Locate top panel to above nished parts. -Join center panel (7) and side panel (2) & (3) by securing 5 long allen screws through 5 washers. -Join corner mantel support (14) by securing 1 long allen screw through 1 washer. -Check and tighten all the screws with the allen wrench provided.
-
Page 10: Warranty & Return Policies
Warranty & Return Policies Ninety-Day Warranty: Jensen Metal Products Inc. D/B/A Real Flame® warrants Real Flame vent-less fireplaces and accessories to be free from defects in parts and workmanship under normal use and service for a period of 90 days from date of shipment. In the event of such defect in parts or workmanship, Jensen will, at its option, replace the defective product or refund the purchase price to the extent of the defective product’s replacement cost. - Page 11 Lot:___________ recharges de gel et accessoires Mantelet instructions de montage Foyer Camden Modèle Nº 3150...
-
Page 12: Nettoyage Et Entretien
Conseils pour un bon assemblage Avant l’assemblage, déballer et véri er soigneusement toutes les pièces du foyer et de la quincaillerie. Si des pièces sont manquantes ou endommagées, veuillez nous contacter directement au 1-800-654-1704 Préparer, plani er et libérer votre espace. A n de minimiser les dommages, procéder au déballage et à l’assemblage sur une surface recouverte d’un tapis. - Page 13 Liste des pièces Numéro Description Acajou Chêne clair Quantité Panneau de base 31500401 31500601 Panneau latéral gauche 31500402 31500602 Panneau latéral droit 31500403 31500603 Panneau avant gauche 31500404 31500604 Panneau avant droit 31500405 31500605 Moulure inférieure du foyer 31500406 31500606 Panneau central 31500407 31500607...
- Page 14 Première étape -Assembler le panneau latéral gauche (2) au panneau avant gauche (4) avec 6 vis Allen courtes à travers 3 ferrures en L. -Répéter avec le panneau latéral droit (3) et le panneau avant droit (5). Deuxième étape -Mettre le panneau de base sur une surface plane tel qu’illustré. -Fixer 6 ferrures en L à...
- Page 15 Troisième étape - Assembler les panneaux (2) et (4) et les panneaux (3) et (5) avec le panneau de base avec 6 vis Allen courtes à travers 6 ferrures en L. Quatrième étape - Fixer 4 ferrures en L au panneau central (7) avec 4 vis Allen courtes.
- Page 16 Cinquième étape -Fixer le panneau central (7) aux panneaux latéraux (2) et (3) avec 4 vis Allen courtes à travers 4 ferrures en L. -Fixer le panneau central (7) sur les panneaux avant (4) et (5) avec 4 vis Allen longues à travers 4 rondelles et 2 plaquettes MDF Sixième étape - Fixer la moulure inférieure du foyer du foyer (6) aux panneaux avant (4) et (5) avec 2 vis...
- Page 17 Septième étape -Fixer le support du foyer (11) au panneau de base (1) avec 2 vis Allen longues. - Pour l’unité murale, continuer à la huitième étape. - Pour l’unité de coin, continuer de la neuvième à la onzième étape. Huitième étape -Mettre le panneau supérieur avant (8) sur le dessus des pièces assemblées.
- Page 18 Neuvième étape -Unir le support du panneau de base (12) au panneau de base (1) avec 2 vis Allen longues. -Fixer le support du coin du manteau (14) au support du panneau de base (12) avec 1 vis Allen longue à travers 1 rondelle. Dixième étape -Unir le panneau supérieur avant (8), le panneau supérieur central (9) au panneau supérieur du coin (10) avec 6 vis Allen longues à...
- Page 19 Onzième étape -Mettre le panneau supérieur sur les pièces assemblées. -Unir le panneau central (7) et les panneaux latéraux (2) et (3) avec 5 vis Allen longues à travers 5 rondelles. -Unir le support du coin du manteau (14) avec 1 vis Allen longue à travers une rondelle. -Véri er et solidi er toutes les vis avec la clé...
- Page 20 Garantie et politique de retour Garantie de 90 jours : La compagnie Jensen Metal Products inc. D/B/A Real Flame® garantit les foyers sans ventilation Real Flame et ses accessoires de tout défaut (pièces et main d’œuvre) con- formément à un usage régulier et pour une période de 90 jours à partir de la date d’expédition. Dans l’éventualité...
