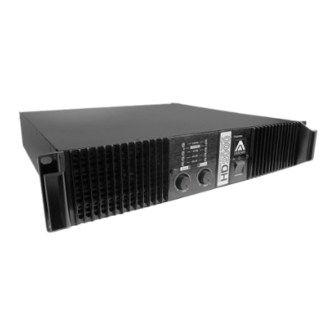

HD800 – HD1200 – HD2000 - HD3200
Amate Electroacústica sl., le agradece la confianza depositada en la compra de este
amplificador MASTER AUDIO. Y aprovechamos para informarle de que todos
nuestros fabricados incorporan las más avanzadas tecnologías en todo su proceso
de fabricación, así como la más depurada selección de todos sus componentes, lo
que nos permite garantizarle un óptimo rendimiento y funcionalidad en cualquiera de
las aplicaciones y condiciones de trabajo a las que usted le someta.
No obstante y para obtener su máximo rendimiento y un correcto funcionamiento, es
importante leer detenidamente el presente manual de instrucciones antes de
cualquier conexión. Asimismo le recomendamos que lea también la Carta de
Garantía adjunta a este Manual por si observara cualquier anomalía previa o
inmediata a su puesta en marcha y como proceder en su caso.
INDICE
1. CARACTERÍSTICAS GENERALES
2. PANEL FRONTAL
3. PANEL POSTERIOR
4. CONEXIÓN A LA RED
5. CONEXIÓN DE ALTAVOCES
6. CONEXIÓN DE PREVIOS
7. MODOS de FUNCIONAMIENTO
8. VENTILACIÓN
9. FUNCIONAMIENTO Y PUESTA EN MARCHA
10. CLIP / LIMITER
11. PROTECCIONES
12. FICHA TÉCNICA
DOCUMENTO ADJUNTO
HD
SERIES
CERTIFICADO DE GARANTÍA
Advertisement
Table of Contents
Related Manuals for Master audio HD800
Summary of Contents for Master audio HD800
- Page 1 HD800 – HD1200 – HD2000 - HD3200 Amate Electroacústica sl., le agradece la confianza depositada en la compra de este amplificador MASTER AUDIO. Y aprovechamos para informarle de que todos nuestros fabricados incorporan las más avanzadas tecnologías en todo su proceso de fabricación, así...
-
Page 2: Características Generales
1 - CARACTERÍSTICAS GENERALES El diseño de nuestros amplificadores de potencia es modular. El chasis metálico de gran rigidez y el elaborado diseño interior, permiten un fácil acceso a los circuitos electrónicos. Los circuitos de protección, totalmente independientes, protegen al amplificador en el caso de un cortocircuito en la salida de altavoces, un incremento anormal de la temperatura y/o un consumo excesivo del amplificador. -
Page 3: Conexión A La Red
4 - CONEXIÓN A LA RED En primer lugar es necesario asegurarse de que el voltaje de red corresponde al del equipo. Es recomendable verificar que el interruptor de puesta en marcha está en posición apagado. El amplificador está dotado de un circuito “Soft-Start” de arranque suave, que limita excesos de corriente en la puesta en marcha. - Page 4 Las salidas están configuradas de la siguiente manera para el modo STEREO o PARALLEL: Salida Speakon A Speakon B Bornes Ch A + N.C. Rojo (A) Ch A - N.C. Negro (A) Ch B + 2 + (*) Rojo (B) Ch B - 2 - (*) Negro (B)
-
Page 5: Modos De Funcionamiento
(*) NOTA: Este equipo sigue el esquema de conexionado de masas especificado por el estándar AES48-2005 de la Audio Engineering Society, sobre interconexiones de equipos de audio con circuitos activos. Por este motivo, cuando se desea conectar una salida no balanceada al amplificador se recomienda no utilizar el Pin 1 del XLR, y en ningún caso conectarlo con el Pin 3. -
Page 6: Clip / Limiter
8 - VENTILACIÓN Los amplificadores HD Series están dotados de ventilación forzada controlada electrónicamente mediante turbinas situadas en la parte posterior y en cada uno de los módulos de potencia. Disponen de dos velocidades de giro en función de la temperatura, evacuando el aire caliente por la parte delantera (frontal). - Page 7 ¡ Evítese mantener este LED continuamente encendido !. No se obtiene mayor potencia y se pierde dinámica. 11 - PROTECCIONES Temperatura Una instalación inadecuada o algún tipo de anomalía relacionada con la ventilación puede hacer que la temperatura del amplificador rebase los limites de seguridad (>90ºC), poniendo en peligro sus componentes.
-
Page 8: Ficha Técnica
14 - FICHA TÉCNICA Características Técnicas HD-800 HD-1200 HD-2000 HD-3200 Amplificación: 32 dB Sensibilidad de entrada: 1,25 V 1,74 V Impedancia de entrada: 20 K ohm Tiempo de subida: +/- 12 V/µS Potencias de salida: 1100 W 1700 W 3000 W 5000 W Bridge 4 ohm 800 W... - Page 9 HD800 – HD1200 – HD2000 - HD3200 In view of the fact that the requirements of audio professionals are increasingly greater, we would like to thank you for choosing a MASTER AUDIO product. At AMATE ELECTROACÚSTICA, we have incorporated the highest technology into our...
-
Page 10: General Features
1 - GENERAL FEATURES Our amplifiers are modular in design. The metal chassis is very rigid and the interior design provides easy access to the electronic circuits. Fully independent safety circuits protect the amplifier in the event of a short circuit of the loudspeaker output, abnormal increases in temperature and/or excessive amplifier consumption. -
Page 11: Connection To The Mains
4 - CONNECTION TO THE MAINS First, it is essential to ensure that the main voltage corresponds to the apparatus voltage. It is not advisable to connect and disconnect the mains wire without first making sure that the switch is in its OFF position. The amplifier is equipped with an Inrush current limiter circuit, which avoids current excess when powering up. -
Page 12: Pre-Amp Connection
The outputs are configured as following for the STEREO and PARALLEL amplifier modes: Output Speakon A Speakon B Binding Post Ch A + N.C. Red (A) Ch A - N.C. Black (A) Ch B + 2 + (*) Red (B) Ch B - 2 - (*) Black (B) -
Page 13: Operation Modes
(*) NOTE: This amplifier follows the ground interconnection specification defined by AES48-2005 standard of the Audio Engineering Society, on grounding and EMC practices for audio equipment containing active circuitry. For that reason, when a source with unbalanced outputs should be connected, it is recommended not to use Pin1 of the XLR, and never connect it to Pin3. -
Page 14: Start-Up And Operation
8 - COOLING The HD Series are equipped with electronically controlled forced ventilation, which is carried out by two turbines situated at the rear panel, one in front of each power module. According to the temperature, two different fan speeds are set, and the hot air is evacuated through the front panel. - Page 15 ¡ Make sure this LED is not alight permanently ! No extra power is obtained in this way and dynamics are lost. 11 – PROTECTIONS Temperature An inadequate installation or any other anomaly related to cooling may cause that the amplifier’s temperature exceeds the security limits (>90ºC), exposing its internal components to failure.
-
Page 16: Technical Features
12 - TECHNICAL FEATURES Technical Features: HD-800 HD-1200 HD-2000 HD-3200 Voltage Gain: 32 dB Input Sensitivity: 1,25 V 1,74 V Input Impedance: 20 K ohm Slew Rate +/- 12 V/µS Output Power: 1100 W 1700 W 3000 W 5000 W Bridge 4 ohm 800 W 1200 W... -
Page 17: Declaración De Conformidad
DECLARACIÓN de CONFORMIDAD (Normas CE & EN) Amate Electroacústica, sl. como fabricante de sus productos comercializados bajo la marca MASTER AUDIO, DECLARA: que los amplificadores de potencia HD Series cumplen con las recomendaciones básicas de las siguientes Directivas: • 2006/95/CE material eléctrico destinado a utilizarse con determinados límites de tensión •...
