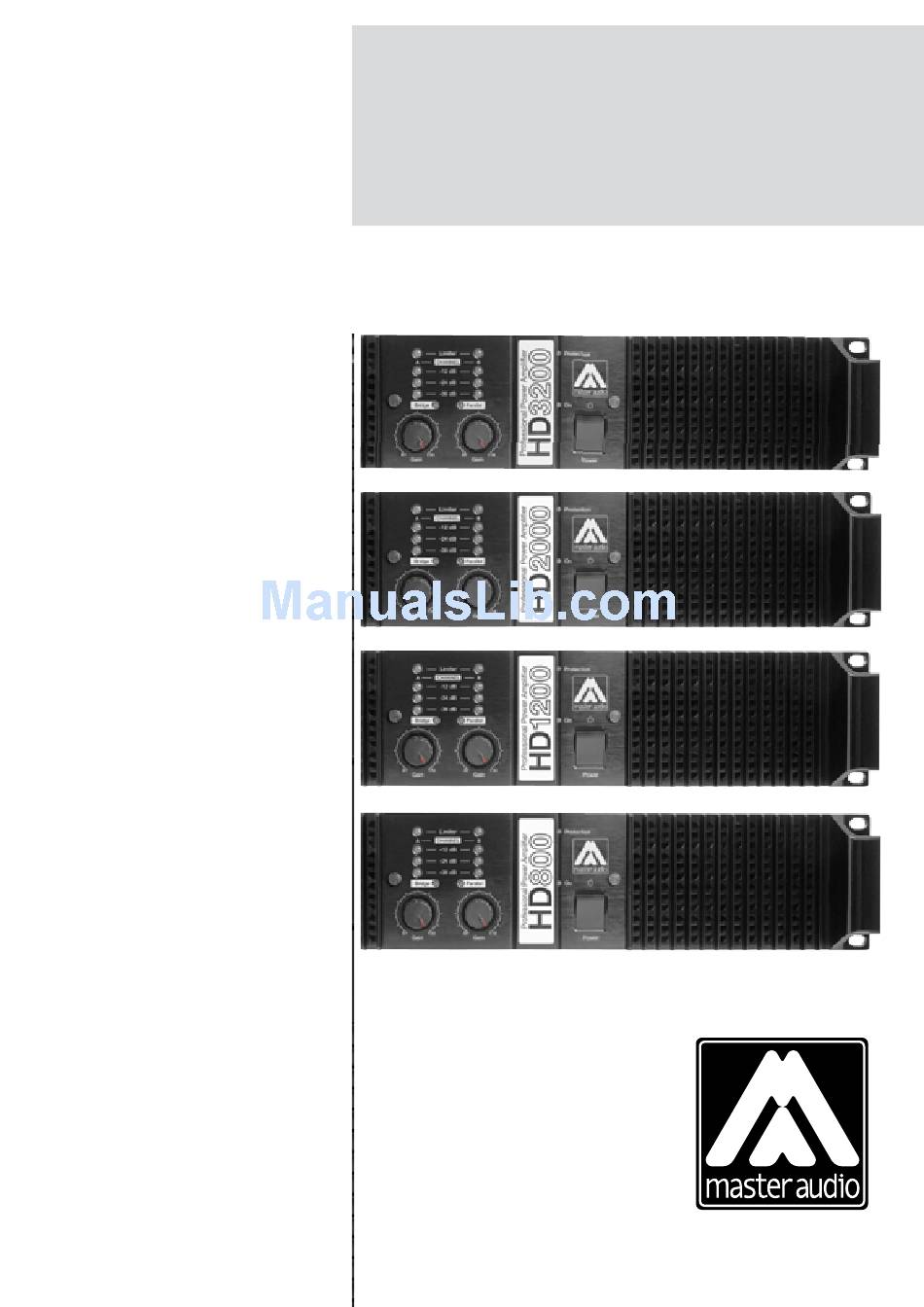

- Page 1 USER’S MANUAL MANUAL DE USUARIO HDSERIES Advanced sound systems since 1972...
- Page 3 In view of the fact that the requirements of audio professionals are increasingly greater, we would like to thank you for choosing GENERAL FEATURES a MASTER AUDIO product. At AMATE ELECTROACÚSTICA, we FRONT PANEL FEATURES have incorporated the highest technology into our products with...
-
Page 4: Rear Panel Features
4. Rear panel features - XLR input signal connectors (6) & Link (7) - Forced ventilation turbine (8) - Loudspeaker output connection. Speakon (3) and Terminals (4) - 230V power supply (1) - Mode Selection Switch. Stereo, Bridge and Parallel (5) - Automatic Breaker (2) 5. -
Page 5: Pre-Amp Connection
7. Warnings Load Capacity: The HD amplifiers have a sufficient current CAUTION ¡high risk of malfunction or mayor damage!¡ capacity to admit very low loads (down to 2 Ohms). It should be taken into account that many loudspeakers using passive As specified in the previous point, there is the posibility to have filters and whose nominal impedance is of 8 Ohm do in fact both channel outputs (A and B) through the SPEAKON A, this... -
Page 6: Start-Up And Operation
CAUTION: In this situation, it could be dangerous to handle The + Pole of the speaker is connected to the Speakon Pin +1 of CH A, or the Red terminal of the CH A. The – Pole of the the connections by non-authorized personnel, due to manipu- speaker is connected to the Speakon Pin +2 of CH A, or the lation of high voltage. - Page 7 After removing the front panel you will find two LIMITER sections, one per channel, HD 1200 STEREO/PARALLEL MODE HD 800 HD 2000 HD 3200 they can be adjust with a small flat-tip screwdriver.
-
Page 8: Technical Features
Other causes that could prevent the normal work of the amplifier can also activate the PROTECTION. Under those circumstanc- - Short circuit: Check the state of the loudspeaker line es, the installation has to be revised according to the basic prin- (possible short circuit, disconnect and check if the anomaly ciples described below: disappears). - Page 9 ESPAÑOL ÍNDICE Amate Electroacústica s.l. le agradece la confianza depositada CARACTERÍSTICAS GENERALES en la compra de este amplificador MASTER AUDIO. Deseamos PANEL FRONTAL informarle de que todos nuestros fabricados incorporan las más PANEL FRONTAL INTERNO avanzadas tecnologías en todo su proceso de fabricación, así...
-
Page 10: Panel Posterior
4. Panel Posterior - Entradas de señal XLR (6) y LINK (7) - Turbinas de ventilación forzada (8) - Conexión de salida de altavoz Speakon (3) y Bornes (4) - Alimentación 230V (1) - Conmutadores de Modo Stereo, Puente y Paralelo (5) - Interruptor Breaker automático (2) 5. -
Page 11: Modos De Funcionamiento
7. Advertencias Capacidad de carga: Los amplificadores HD Series tienen ca- ATENCIÓN ¡ALTO RIESGO DE MALFUNCION O AVERÍA¡ pacidad de corriente suficiente para aceptar cargas muy bajas (hasta 2 Ohms). Hay que tener en cuenta que muchos altavo- Según lo especificado en la configuración conexiones de alta- ces de impedancia nominal 8 Ohms que utilizan filtros pasivos, voces;... -
Page 12: Clip / Limiter
El polo + del altavoz se conectará al pin +1 del Speakon del CH A, o al borne Rojo del CH A. Y el polo – del altavoz, al pin +2 PRECAUCIÓN: Puede resultar peligroso manipular los contac- del Speakon del CH A, o al borne Rojo del CH B. tos en esta situación por personal no especializado, dada la elevada tensión que se maneja. - Page 13 El panel frontal esta fijado con 2 tornillos de M4 con una cabeza grafilada que permite ser aflojados con solo los dedos, HD 1200 STEREO/PARALLEL MODE HD 800 HD 2000 HD 3200 sin herramientas, Al retirar el panel frontal encontramos dos sec-...
-
Page 14: Especificaciones
Otras causas que impidan el normal funcionamiento del tura normal antes de volver a poner en marcha. aparato también pueden activar la PROTECCION. Cuando se activa alguna de las protecciones, es necesario - Cortocircuito: Estado de la línea de altavoces (posible revisar la instalación atendiendo los pasos básicos siguientes: cruce, desconectarlos y ver si la anomalía desaparece) - Desconectar todos los aparatos periféricos conec-... -
Page 15: Declaration Of Conformity
DECLARACIÓN de CONFORMIDAD (normas CE & EN) Amate Electroacústica, s.l. como fabricante de sus productos comercializados bajo la marca MASTER AUDIO, DECLARA: que los amplificadores de potencia HD Series cumplen con las recomendaciones básicas de las siguientes Directivas: • 2006/95/CE material eléctrico destinado a utilizarse con determinados límites de tensión •...
