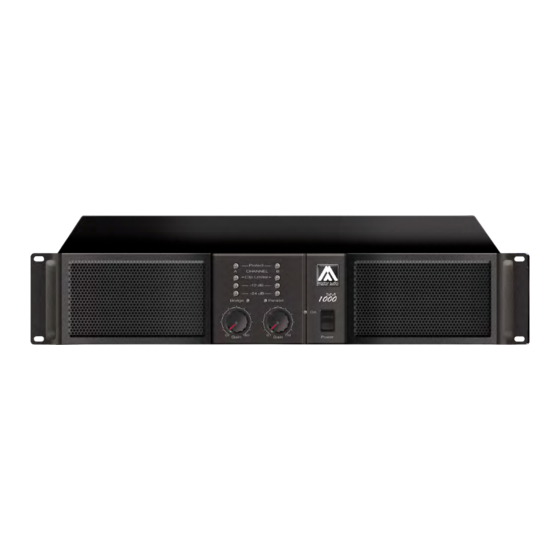

Summary of Contents for Master audio SM1000

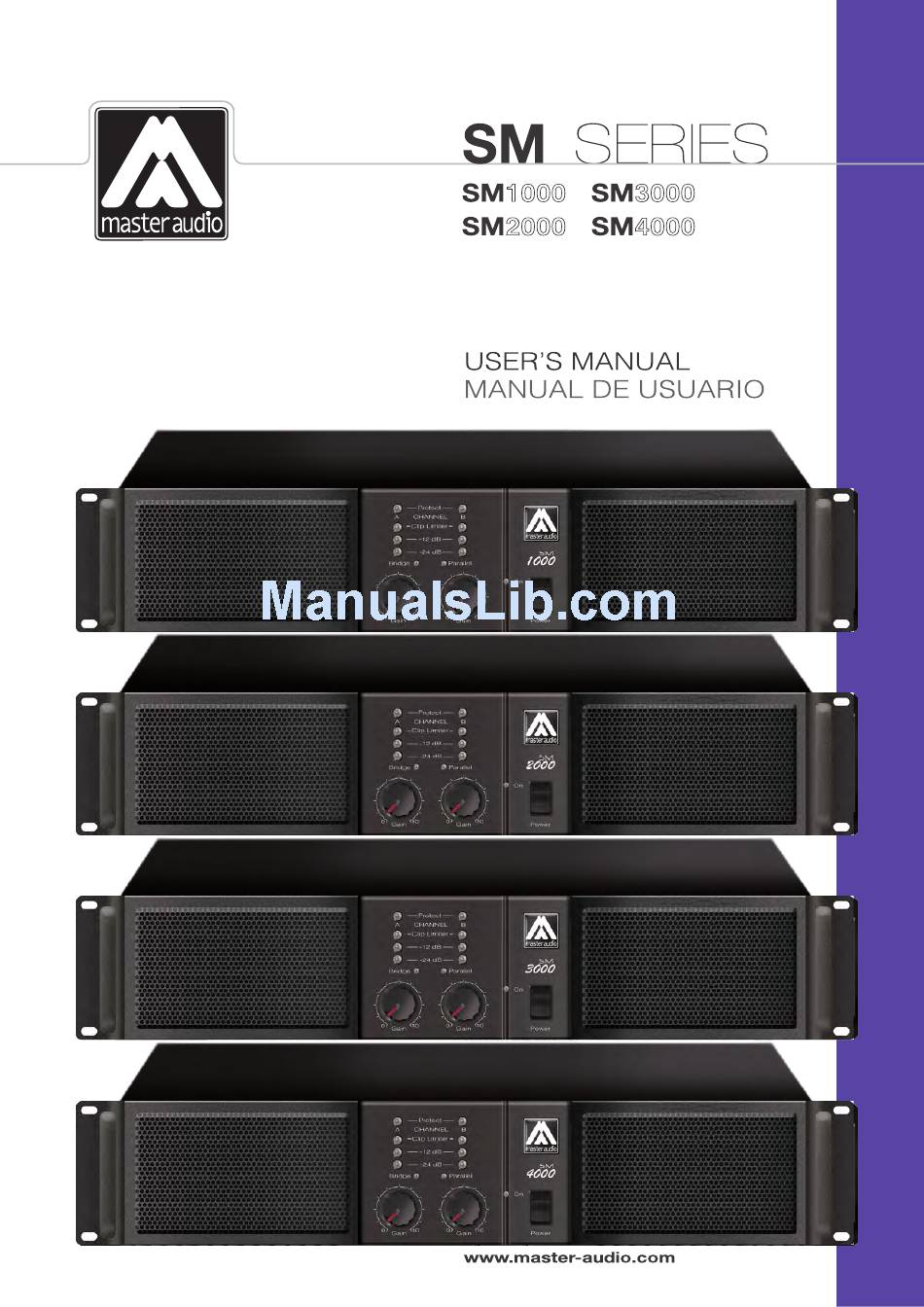

- Page 2 Manual de usuario User’s Manual Master Audio - 2010 Created by Amate Electroacústica, s.l. Tel. +34 93 735 65 65 Fax +34 93 735 60 48 info@master-audio.com Terrassa – Barcelona (Spain) www.master-audio.com...
- Page 3 Español ……………… pág. 4 English ……………… pg. 13...
- Page 4 SM4000 Amate Electroacústica sl., le agradece la confianza depositada en la compra de este amplificador MASTER AUDIO. Y aprovechamos para informarle de que todos nuestros productos incorporan las más avanzadas tecnologías en todo su proceso de fabricación, así como la más depurada selección de todos sus componentes, lo que nos permite garantizarle un óptimo rendimiento y funcionalidad en cualquiera de...
-
Page 5: Características Generales
1 - CARACTERÍSTICAS GENERALES El diseño de nuestros amplificadores de potencia es modular. El chasis metálico de gran rigidez y el elaborado diseño interior, permiten un fácil acceso a los circuitos electrónicos. Los circuitos de protección protegen al amplificador en el caso de un cortocircuito en la salida de altavoces, un incremento anormal de la temperatura y/o un consumo excesivo del amplificador. -
Page 6: Conexión A La Red
4 - CONEXIÓN A LA RED En primer lugar es necesario asegurarse de que el voltaje de red corresponde al del equipo. Es recomendable verificar que el interruptor de puesta en marcha está en posición apagado. El amplificador está dotado de un circuito “Soft-Start” de arranque suave, que limita excesos de corriente en la puesta en marcha. - Page 7 Las salidas están configuradas de la siguiente manera para el modo STEREO: Salida Speakon A Speakon B Bornes Ch A + N.C. Rojo (A) Ch A - N.C. Negro (A) Ch B + Rojo (B) Ch B - N.C. Negro (B) Para el modo BRIDGE, utilizar el Speakon A o los Bornes, con la siguiente configuración: Salida...
-
Page 8: Modos De Funcionamiento
SM1000 SM2000 SM3000 SM4000 sensibilidad modelo 560mV 790mV 974mV 1.12V 38dB 1.12V 1.58V 1.94V 2.23V 32dB 2.23V 3.16V 3.88V 4.46V 26dB (*) NOTA: Este equipo sigue el esquema de conexionado de masas especificado por el estándar AES48-2005 de la Audio Engineering Society, sobre interconexiones de equipos de audio con circuitos activos. - Page 9 Para su utilización en modo MONO, debe colocarse el conmutador MODE, DIP switch 3 y 4 en posición ON. En esta circunstancia se iluminará el indicador correspondiente situado en el panel frontal sobre el control del Canal A (BRIDGE). La ganancia se controlará únicamente mediante el potenciómetro del canal A. ATENCIÓN: En este modo de funcionamiento se recomienda utilizar una carga de 8 Ohms.
-
Page 10: Clip / Limiter
Si se supera el nivel máximo de salida en cualquiera de los dos canales independientes, activará LIMITER canal correspondiente, advirtiéndonos de que es recomendable bajar el volumen general procedente del mezclador o fuente sonora conectada a ese canal. 10 – CLIP / LIMITER El circuito evita la presencia de distorsión en la salida de altavoz. -
Page 11: Ficha Técnica
Temperatura: Refrigeración (posible obstrucción del aire. Ver estado de los ventiladores –¿funcionan?-. Limpieza interna). Asegurar que el equipo haya vuelto a una temperatura normal antes de volver a poner en marcha. Cortocircuito: Estado línea altavoces (posible cruce, desconectarlos y ver si la anomalía desaparece) Si no se trata de ninguna de estas causas, consulte con un S.A.T. - Page 12 CERTIFICADO DE GARANTÍA (Documento ADJUNTO) Las Condiciones y Observaciones para la aplicación del Contrato de Garantía son para todos los territorios del Estado Español. Para otros países, deberán observarse las particularidades de cada país, siendo el Responsable de su Aplicación el propio Delegado o Importador nacional.
- Page 13 SM4000 In view of the fact that the requirements of audio professionals are increasingly greater, we would like to thank you for choosing a MASTER AUDIO product. At AMATE ELECTROACÚSTICA, we have incorporated the highest technology into our products with the conviction that what you have purchased will give you optimum performance and operation, however adverse the working conditions to which you may submit it.
-
Page 14: General Features
1 - GENERAL FEATURES Our amplifiers are modular in design. The metal chassis is very rigid and the interior design provides easy access to the electronic circuits. Fully independent safety circuits protect the amplifier in the event of a short circuit of the loudspeaker output, abnormal increases in temperature and/or excessive amplifier consumption. -
Page 15: Connection To The Mains
4 - CONNECTION TO THE MAINS First, it is essential to ensure that the main voltage corresponds to the apparatus voltage. It is not advisable to connect and disconnect the mains wire without first making sure that the switch is in its OFF position. The amplifier is equipped with an Inrush current limiter circuit, which avoids current excess when powering up. -
Page 16: Pre-Amp Connection
The outputs are configured as following for the STEREO MODE: Output Speakon A Speakon B Binding Post Ch A + N.C. Red (A) Ch A - N.C. Black (A) Ch B + Red (B) Ch B - N.C. Black (B) For BRIDGE mode, the following output connection is needed: Output Speakon A Speakon B... -
Page 17: Operation Modes
SM1000 SM2000 SM3000 SM4000 sensitivity model 560mV 790mV 974mV 1.12V 38dB 1.12V 1.58V 1.94V 2.23V 32dB 2.23V 3.16V 3.88V 4.46V 26dB (*) NOTE: This amplifier follows the ground interconnection specification defined by AES48- 2005 standard of the Audio Engineering Society, on grounding and EMC practices for audio equipment containing active circuitry. -
Page 18: Start-Up And Operation
To use Bridge mode, place the DIP switch 3 and 4 ON. The corresponding indicator located on the front panel will light up (BRIDGE). The amplifier gain will be controlled exclusively by CHA gain potentiometer. IMPORTANT: The recommended load impedance for bridge mode is 8 Ohm. If the load impedance is 4 Ohm, each power module will work at an effective impedance of 2 Ohm, and therefore permanent installations are discouraged in these conditions (see “Load Capacity”... - Page 19 that it is recommended to lower the general volume coming from the mixer our sound source connected to that channel. 10 - CLIP-LIMITER CIRCUIT This circuit prevents the amplifier from delivering distortion at the loudspeaker outputs. Its action is practically inaudible and protects the loudspeaker voice coils.
-
Page 20: Technical Features
Disconnect all the connected peripheral equipments (sources, pre-amplifiers, and loudspeakers). Leave the amplifier “alone” and verify if the anomaly disappears or if it remains in only one channel or both. Temperature: Cooling (possible air obstruction. Check if the fans work and make an internal cleaning). -
Page 21: Certificate Of Warranty
CERTIFICATE OF WARRANTY ( enclosed DOCUMENT The Conditions and Observations for the application of this Contract of Warranty are for all the territories of the Spanish State. For other countries, the specifications of each country must be complied with, as only the Representative or National importer themselves can be held responsible for warranty terms. -
Page 22: Declaración De Conformidad
DECLARACIÓN de CONFORMIDAD (Normas CE & EN) Amate Electroacústica, sl. como fabricante /distribuidor de los productos comercializados bajo la marca MASTER AUDIO, DECLARA: que los amplificadores de potencia SM Series cumplen con las recomendaciones básicas de las siguientes Directivas: • 2006/95/CE material eléctrico destinado a utilizarse con determinados límites de tensión •...
