PA SERIES
PA300TL – PA600TL
AMPLIFICADORES DE POTENCIA STEREO DISEÑADOS PARA ALIMENTAR
LINEAS DE SONORIZACIÓN DE ALTA IMPEDANCIA DE 70/100V
STEREO POWER AMPLIFIERS DESIGNED TO DRIVE HIGH IMPEDANCE
70/100V LINES
AMATE ELECTROACÚSTICA,s.l
Pol.Ind.Norte-Perpinyà,25
08226 TERRASSA (Barcelona-SPAIN)
info@master-audio.com
www.master-audio.com
Manual Usuario /User's Manual
Español 2 - 7
English 8 - 13
Septiembre/September 05
Advertisement
Table of Contents
Related Manuals for Master audio PA Series
Summary of Contents for Master audio PA Series

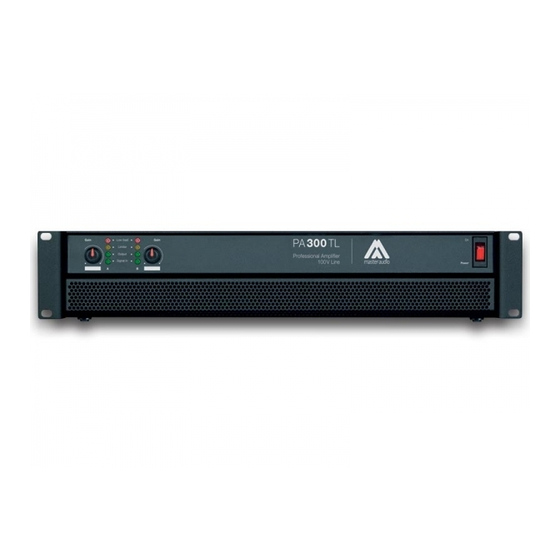

- Page 1 PA SERIES PA300TL – PA600TL AMPLIFICADORES DE POTENCIA STEREO DISEÑADOS PARA ALIMENTAR LINEAS DE SONORIZACIÓN DE ALTA IMPEDANCIA DE 70/100V STEREO POWER AMPLIFIERS DESIGNED TO DRIVE HIGH IMPEDANCE 70/100V LINES AMATE ELECTROACÚSTICA,s.l Pol.Ind.Norte-Perpinyà,25 08226 TERRASSA (Barcelona-SPAIN) info@master-audio.com www.master-audio.com Manual Usuario /User's Manual Español 2 - 7...
- Page 2 PA300TL-PA600TL Dadas las exigencias cada vez mayores del mercado profesional del audio, queremos agradecerle la compra de un producto MASTER AUDIO. En Amate Electroacústica, hemos dotado a nuestros fabricados de la más alta tecnología, con la seguridad de que el producto que tiene ante usted le ofrecerá un óptimo rendimiento y funcionalidad por duras que sean las condiciones de trabajo a las que Ud.
-
Page 3: Características Generales
1 - CARACTERÍSTICAS GENERALES El diseño de nuestros amplificadores de potencia es modular. El chasis metálico de gran rigidez y el elaborado diseño interior, permiten un fácil acceso a los circuitos electrónicos. Los circuitos de protección, totalmente independientes, protegen al amplificador en el caso de un cortocircuito en la salida de altavoces, un incremento anormal de la temperatura y / o un consumo excesivo del amplificador. -
Page 4: Conexión A La Red
4 - CONEXIÓN A LA RED En primer lugar es necesario asegurarse de que el voltaje de red corresponde al del equipo. No es conveniente conectar y desconectar el cable de red sin asegurarse de que el interruptor de puesta en marcha está... - Page 5 7 – VENTILACIÓN Los amplificadores PA Series están dotados de ventilación forzada controlada electrónicamente; la turbina situada en la parte posterior, aumenta su velocidad de giro en función de la temperatura o de la potencia entregada por el amplificador. Es muy importante dejar libre la entrada y salida de ventilación...
- Page 6 Ejemplo 1 El modelo MASTER AUDIO B6/T dispone de un selector de impedancia que va de 150Ω (52W) a 800Ω (12W) según nos indica la etiqueta del conmutador en la parte trasera.
-
Page 7: Características Técnicas
12 - CARACTERÍSTICAS TÉCNICAS Características Técnicas PA300TL PA600TL Respuesta en frecuencia 65 Hz - 20 KHz (+/- 1dB) Impedancia de entrada 20 kOhm(Bal) Damping Factor (1KHz) >350 >350 Diafonia (dB) Sensibilidad 1.2V Relación Señal/Ruido (dB) Potencia de salida por canal (1KHz - 0,1% THD) 150W @64Ω... - Page 8 PA300TL – PA600TL In view of the fact that the requirements of audio professionals are increasingly greater, we would like to thank you for choosing a MASTER AUDIO product. At AMATE ELECTROACÚSTICA, we have incorporated the highest technology into our...
-
Page 9: General Features
1 - GENERAL FEATURES Our amplifiers are modular design. The metal chassis is very rigid and the interior design provides easy access to the electronic circuits. Fully independent safety circuits protect the amplifier in the event of a short circuit of the loudspeaker output, abnormal increases in temperature and/or excessive amplifier consumption. -
Page 10: Connection To The Mains
4 - CONNECTION TO THE MAINS First, it is essential to ensure that the main voltage corresponds to the apparatus voltage. It is not advisable to connect and disconnect the mains wire without first making sure that the switch is in its OFF position in order to avoid bothersome noises. -
Page 11: Start-Up And Operation
7 – COOLING The PA Series are equipped with electronically controlled forced ventilation. The turbine, situated at the rear, increase their speed according to the temperature or power delivered by the amplifier. It is very important to make sure the ventilation holes are unobstructed to enable the free intake of air and release of hot air. - Page 12 Example 1 The B6/T MASTER AUDIO cabinet includes an impedance switch from 150Ω (52W) to 800Ω (12W). We have, then, two basic data: the maximum power of each box (Watts) and the impedance (Ohms). We can calculate the maximum number of boxes per channel starting from these data.
-
Page 13: Technical Features
12 - TECHNICAL FEATURES Technical Features PA300TL PA600TL Frequency response 65 Hz - 20 KHz (+/- 1dB) Input Impedance 20 kOhm(Bal) Damping Factor (1KHz) >350 >350 Crosstalk (dB) Sensitivity 1,2 V Signal/Noise ratio (dB) Output power per channel (1KHz - 0,1% THD) 150W @64Ω...
