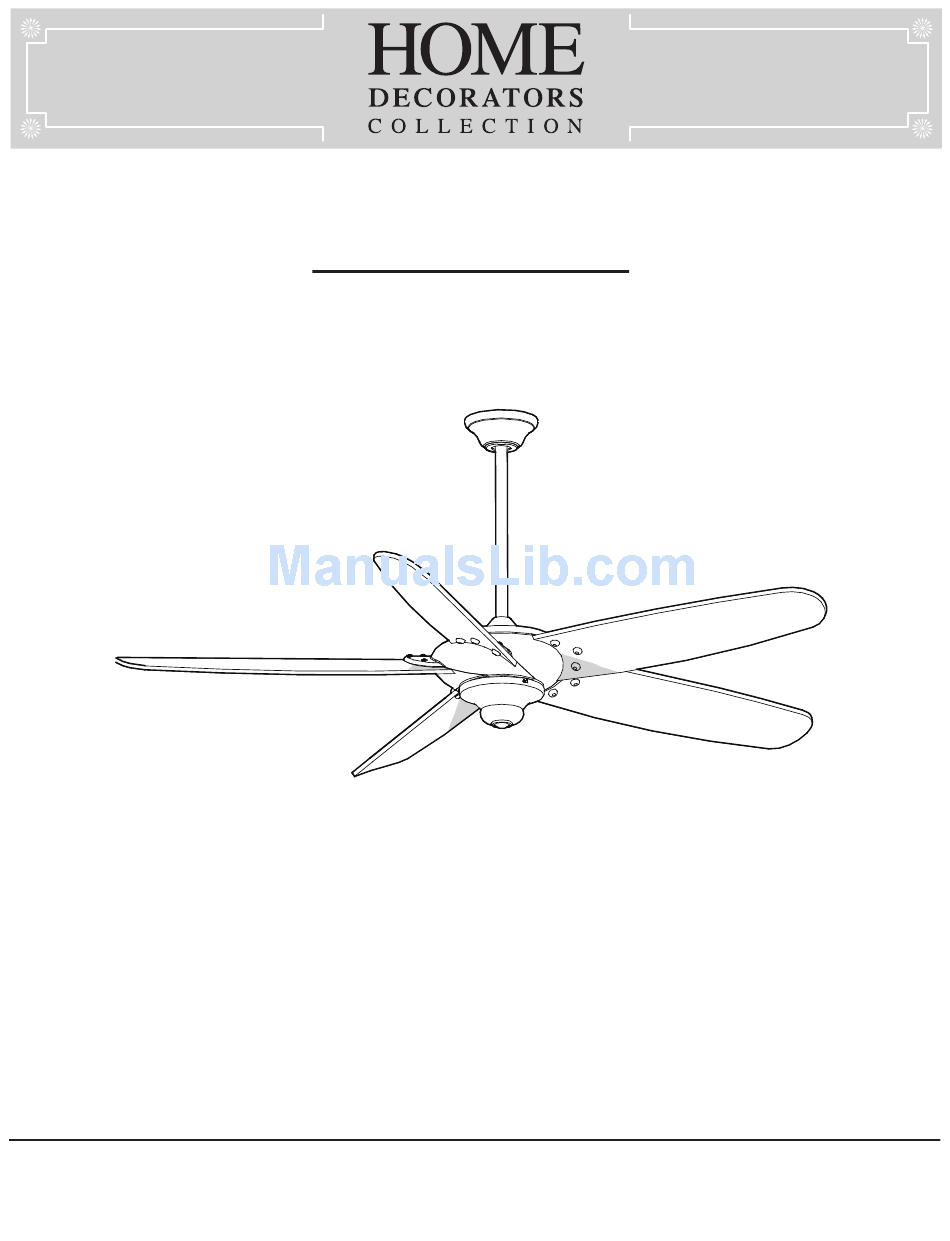

USE AND CARE GUIDE
ALTURA 68-INCH CEILING FAN
Questions, problems, missing parts? Before returning to the store,
call Home Decorators Collection Customer Service
8 a.m. - 6 p.m., EST, Monday-Friday.
1-800-986-3460
HOMEDEPOT.COM/HOMEDECORATORS
THANK YOU
We appreciate the trust and confidence you have placed in Home Decorators Collection through the purchase of this ceiling fan. We strive
to continually create quality products designed to enhance your home. Visit us online to see our full line of products available for your home
improvement needs. Thank you for choosing Home Decorators Collection!
Advertisement
Chapters
Table of Contents
Related Manuals for HAMPTON BAY ALTURA 68-INCH CEILING FAN
Summary of Contents for HAMPTON BAY ALTURA 68-INCH CEILING FAN
- Page 1 904 384 Model # 26668 UL Model # 68-ATR USE AND CARE GUIDE ALTURA 68-INCH CEILING FAN Questions, problems, missing parts? Before returning to the store, call Home Decorators Collection Customer Service 8 a.m. - 6 p.m., EST, Monday-Friday. 1-800-986-3460 HOMEDEPOT.COM/HOMEDECORATORS...
-
Page 2: Table Of Contents
Table of Contents Table of Contents ..............2 Assembly ................7 Safety Information ............... 2 Operation ................12 Warranty ................3 Care and Cleaning ............. 14 Pre-Installation ..............3 Troubleshooting ..............14 Installation ................6 Safety Information READ AND SAVE THESE INSTRUCTIONS. WARNING: To reduce the risk of personal injury, do not bend the blade brackets (also referred to as To reduce the risk of electric shock, ensure the electricity has... -
Page 3: Warranty
Warranty The supplier warrants the fan motor to be free from defects in workmanship and material present at time of shipment from the factory for a life- time after the date of purchase by the original purchaser. The supplier also warrants that all other fan parts, excluding any glass or acrylic blades, to be free from defects in workmanship and material at the time of shipment from the factory for a period of two years after the date of purchase by the original purchaser. -
Page 4: Hardware Included
Pre-Installation (continued) HARDWARE INCLUDED NOTE: Hardware not shown to actual size. Part Description Quantity Blade attachment screws Plastic wire connecting nut Decorative nut... -
Page 5: Package Contents
Pre-Installation (continued) PACkAGE CONTENTS Part Description Quantity Part Description Quantity Slide-on mounting bracket Decorative motor collar cover (inside canopy) Blade Ball/downrod assembly Switch cup adaptor Canopy with canopy ring attached Remote control (battery included) Fan-motor assembly Switch cup (receiver included) IMPORTANT: This product and/or components are governed by one or more of the following U.S. -
Page 6: Installation
Installation MOUNTING OPTIONS WARNING: To reduce the risk of fire, electric shock NOTE: You may need a longer downrod to maintain or personal injury, mount to outlet box marked proper blade clearance when installing on a steep, sloped “Acceptable for fan support of 50lbs. (22.7kg) or ceiling. - Page 7 Assembly - Standard Ceiling Mount Preparing for mounting Routing the wires □ □ Remove the canopy ring (L) from the canopy (C) by turning Route the wires exiting the top of the fan motor (D) into the ring to the right until it unlocks. the decorative motor collar cover (F) and through the □...
-
Page 8: Hanging The Fan
Assembly - Hanging the Fan Attaching the fan to the electrical Hanging the fan □ WARNING: To reduce the risk fo fire, electric shock or personal Carefully lift the fan motor assembly (D) up to the mounting injury, mount to outlet box marked “acceptable for fan support bracket (A). -
Page 9: Assembly
Assembly - Hanging the Fan (continued) Making the electrical connection WARNING: Each wire nut supplied with this fan is designed to accept up to one 12-gauge house wire and two wires from the fan. If you have larger than 12-gauge house wiring or more than one house wire to connect to the fan wiring, consult an electrician for the proper size wire nuts to use. -
Page 10: Attaching The Fan Blades
Assembly - Hanging the Fan (continued) Mounting the fan Attaching the fan blades □ WARNING: When using the standard ball/downrod mounting, the Attach blade (G) to blade bracket (J) using the decorative tab in the ring at the bottom of the mounting bracket must rest in nuts (CC) and blade attachment screws (AA) provided. -
Page 11: Attaching The Switch Cup
Assembly - Attaching the accessories Attaching the switch cup adaptor Attaching the switch cup □ Remove one screw (QQ) from the black bracket below the fan motor assembly (D). Loosen, but do not remove the CAUTION: To reduce the risk of electric shock, disconnect other two screws. -
Page 12: Operating Your Fan And Remote Control
Operating Your Fan and Remote Control Operating the fan NOTE: Do not wait for the fan to stop before pressing the reverse button. The fan will not reverse direction if the fan is not moving. Remote Control - Your fan is equipped with a remote control to operate the speed and lights of your new ceiling fan. -
Page 13: Remote Control Operation
Operating Your Fan and Remote Control Learning process Remote control operation Light/Dimmer button (XX) = Press and release the button immedi- NOTE: After the AC power is on, do not press any other button on ately to turn on or turn off the light. Press and hold the button to the remote control before pressing the “FAN OFF”... -
Page 14: Care And Cleaning
Care and Cleaning WARNING: Make sure the power is off before cleaning your fan. □ Because of the fan’s natural movement, some connections may become loose. Check the support connections, brackets, and blade attachments twice a year. Make sure they are secure. It is not necessary to remove the fan from the ceiling. □... - Page 15 Questions, problems, missing parts? Before returning to the store, call Home Depot Customer Service 8 a.m. - 6 p.m., EST, Monday-Friday 1-800-986-3460 HOMEDEPOT.COM/HOMEDECORATORS Retain this manual for future use.
- Page 16 Artículo Núm. 904 384 Modelo Núm. 26668 UL Modelo Núm. 68-ATR GUÍA DE USO Y MANTENIMIENTO VENTILADOR DE TECHO ALTURA, DE 1,72 M ¿Preguntas, problemas o piezas faltantes? Antes de regresar a la tienda, llama al servicio al cliente de Home Decorators Collection, de lunes a viernes entre 8 a.m.
- Page 17 Tabla de Contenido Tabla de Contenido ............. 2 Ensamblaje ................7 Información de Seguridad ..........2 Funcionamiento ..............12 Garantía ................3 Mantenimiento y Limpieza..........14 Preinstalación ..............3 Solución de Problemas ............. 14 Instalación ................6 Información de Seguridad LEE LAS INSTRUCCIONES Y GUÁRDALAS.
-
Page 18: Garantía
Garantía El proveedor garantiza de por vida, a partir de la fecha en que el comprador original lo adquiere, que el motor del ventilador no presenta defectos de fabricación ni de material al momento en que es enviado desde la fábrica. El proveedor también garantiza por un período de dos años a partir de la fecha de compra por el comprador original, que todas las demás piezas del ventilador, sin incluir ninguna aspa de vidrio o acrílico, no presentarán ningún defecto de fabricación o de material desde el momento de su salida de la fábrica. - Page 19 Pre-instalación (continuación) HERRAjES INCLUIDOS NOTA: No se muestra el tamaño real de los herrajes. Pieza Descripción Cantidad Tornillos de montaje de las aspas Tuerca de plástico para conectar cables Tuerca decorativa...
-
Page 20: Contenido Del Paquete
