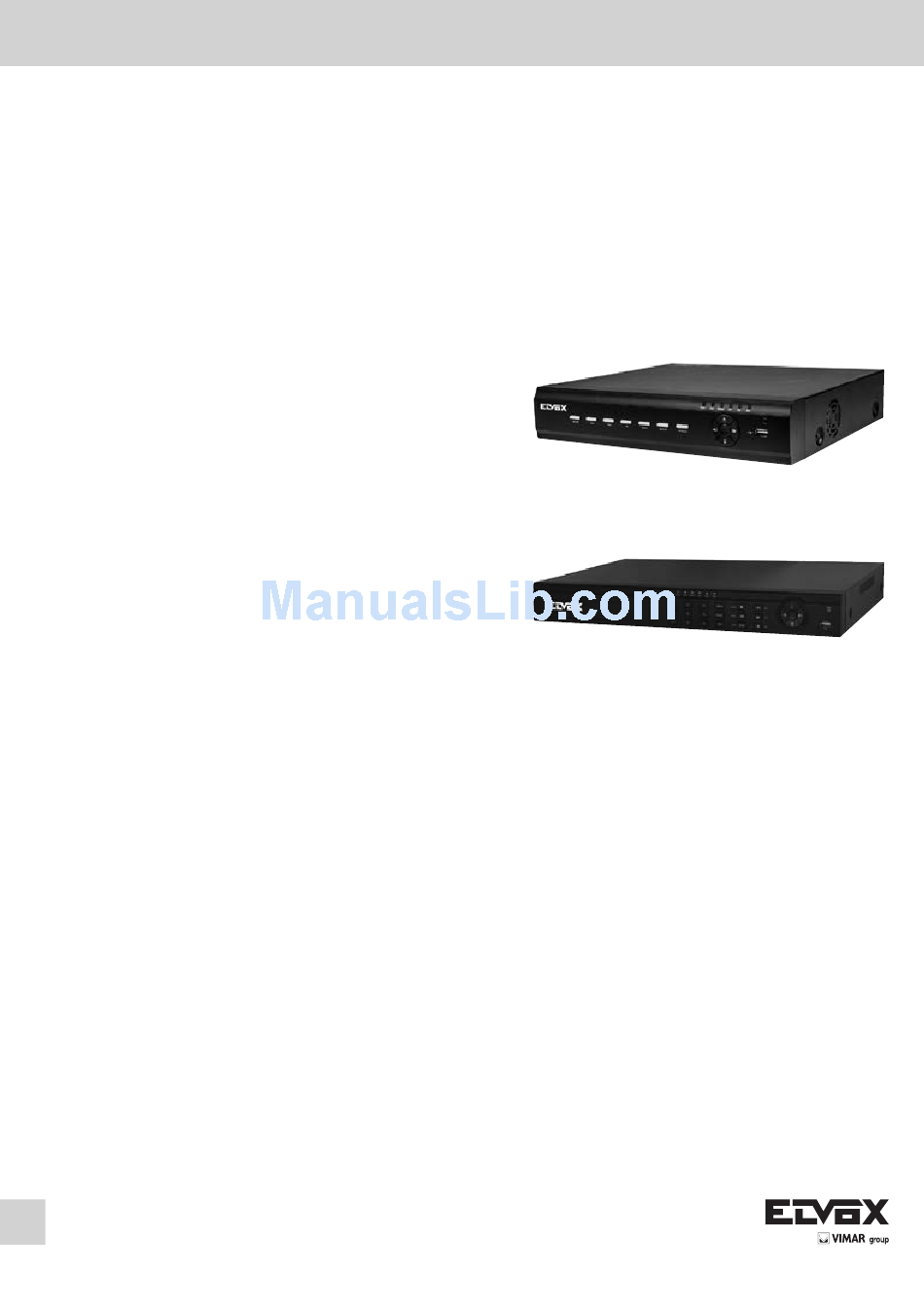

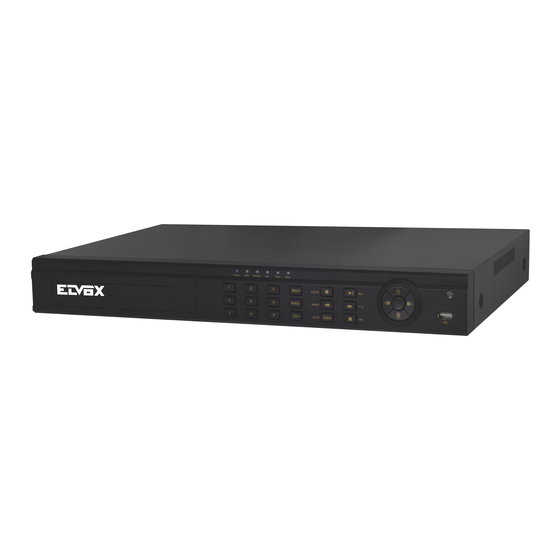

- Page 1 Manuale per l’installazione e l’uso Installation and operation manual 46241.F08 46241.F16 Manuale per l’uso dell’NVR NVR User Manual...
-
Page 2: Table Of Contents
ATTENZIONE - Leggere attentamente questo manuale dell’utente per accertarsi di poter utilizzare il dispositivo correttamente e in modo sicuro. - Il manuale potrebbe contenere indicazioni tecniche non corrette ed errori di stampa. Gli aggiornamenti verranno aggiunti alla nuova versione del manuale. Il contenuto del manuale è soggetto a modifica senza preavviso. - Utilizzare il dispositivo esclusivamente con il tipo alimentatore indicato sulla targhetta. Prima dell’uso verificare la tensione dell’alimentazione. Se il dispo- sitivo rimane inutilizzato per un lungo periodo rimuovere i cavi dall’alimentazione di rete. - Non installare il dispositivo vicino a fonti di calore, quali radiatori, bocchette di aria calda, stufe o altri dispositivi che producono calore. - Non installare il dispositivo vicino all’acqua. Pulire esclusivamente con un panno asciutto. - Non bloccare i fori di ventilazione e assicurarsi che ci sia una ventilazione adatta attorno all’apparecchio. - Page 3 5.6.3 Server..........................................22 5.6.4 NAT ..........................................22 5.6.5 Altre impostazioni ......................................22 5.7 Configurazione della gestione utente ..................................24 5.8 Configurazione avanzata ......................................24 5.8.1 Reset ..........................................24 5.8.2 Importazione/esportazione ....................................25 5.8.3 Elenco Blocca/Consenti ....................................25 Ricerca, riproduzione e backup ....................................25 6.1 Ricerca cronologica ........................................25 6.2 Ricerca evento ..........................................
-
Page 4: Introduzione
2.1 Installazione del disco rigido e del masterizzatore DVD 2.1.1 Installazione del disco rigido Avviso: 1. Questa serie supporta una unità disco rigido SATA (46241.F08) e due HDD SATA (46241.F16). Utilizzare il disco rigido raccomandato dal costruttore per garantire la sicurezza. 2. Calcolare la capacità dell'HDD in base alle impostazioni di registrazione. Fare riferimento all'"Appendice B - Calcolo della capacità di registrazione". -
Page 5: Installazione Del Masterizzatore Dvd
1) Allentare le viti posteriori e laterali del dispositivo per aprire il coperchio superiore. 2) Collocare l'HDD sul fondo del case e collegare i cavi di alimentazione e dati. 3) Capovolgere il case e fissare gli HDD con le viti, quindi rimontare il coperchio superiore. 2.1.2 Installazione del masterizzatore DVD - Allentare le viti di blocco del pannello anteriore per rimuovere la paratia e collocare il masterizzatore DVD sul fondo del case. - Collegare i cavi di alimentazione e dati, quindi fissare il masterizzatore DVD con le viti. -
Page 6: Descrizione Del Pannello Anteriore
2.2 Descrizione del pannello anteriore Pannello anteriore per 8 canali Pannello anteriore per 16 canali Tipo Nome Descrizione Indicatore Power (Alimentazione) L'indicatore di stato diventa blu quando si accende l'NVR. stato opera- La luce diventa blu quando l'HDD sta scrivendo o leggendo dati. tivo Net (Rete) La luce diventa blu quando è attivo l'accesso alla rete. Backup La luce diventa blu durante il backup di file e dati. Play (Riproduci) La luce diventa blu durante la riproduzione dei video. REC (Registra) La luce diventa blu durante la registrazione. Pulsanti Numeri da 1 a 9 Inserire un numero da 1 a 9 o scegliere la telecamera funzione MENU/+... -
Page 7: Istruzioni Per Il Pannello Posteriore
2.3 Istruzioni per il pannello posteriore Pannello posteriore per 8 canali Pannello posteriore per 16 canali Nome Descrizione Power input (Ingresso alimentazione) (4 canali) DC12V; (8/16/24 canali) AC 100V~240V Alarm in (Ingresso allarme) Ingressi allarme per collegare i sensori Messa a terra Alarm Out (Uscita allarme) Uscita relè. -
Page 8: Telecomando
2.4 Telecomando Utilizza due batterie AAA. • Aprire il coperchio del vano batterie del telecomando. • Inserire le batterie. Fare attenzione alla polarità (+ e -). • Riposizionare il coperchio del vano batterie. L'interfaccia del telecomando è illustrata in Telecomando. Consente di attivare manualmente la registrazione. (Registra) Search Accede al modo di ricerca (Cerca) MENU Accede al menu Exit (Esci) Esce dall'interfaccia corrente ENTER Conferma la scelta o l'impostazione (INVIO) Pulsante di... -
Page 9: Istruzioni Per Le Funzioni Base
Durante la riproduzione: fare clic per selezionare le opzioni. Fare clic con il pulsante destro per tornare al modo live. Durante il backup: fare clic per selezionare le opzioni. Fare clic con il pulsante destro per tornare all'immagine precedente. Durante il controllo PTZ: fare clic con il pulsante sinistro per selezionare i pulsanti che controllano le funzioni PTZ. -
Page 10: Riproduzione Live
Simbolo Significato Verde Registrazione manuale Giallo Registrazione per rilevamento movimento Rosso Registrazione per allarme sensore Registrazione programmata 3.4 Riproduzione live Fare clic sul pulsante Playback (Riproduzione) per riprodurre la registrazione. Fare riferimento alla Figura 3-3. Utilizzare i pulsanti sullo schermo per eseguire le varie funzioni. Fig. 3-3 Riproduzione live 4 Aggiunta di telecamere IP In questo capitolo viene descritto come collegare più telecamere con l'NVR. Dopo aver terminato di aggiungere le telecamere IP, è possibile vedere le imma- gini live dal monitor dell'NVR. Per l'NVR a 8 canali è sufficiente collegare le telecamere IP al dispositivo tramite le porte di rete PoE. Le immagini live verranno visualizzate dopo aver eseguito correttamente i collegamenti. Nel caso in cui siano disponibili ulteriori canali è ovviamente possibile collegare la telecamera IP tramite la rete WAN/LAN. Per gli NVR a 16 canali è possibile collegare i precedenti 8 canali direttamente alle porte PoE del dispositivo e quindi aggiun- gere all'NVR le telecamere IP ai canali rimanenti tramite WAN/LAN. In questo documento viene descritto come aggiungere le telecamere tramite WAN/LAN. Per aggiungere le telecamere IP tramite LAN: - Andare a Main Menu scheda IP Camera. Fare riferimento alla Fig. 4-1. Fare clic sul pulsante "Search" (Cerca) per cercare i dispositivi nella stessa rete. - Page 11 Fig. 4-2 Aggiunta di dispositivi Nota: se la rete delle telecamere IP e dell'NVR si trova nella LAN, l'indirizzo IP corrispondente deve trovarsi nello stesso segmento di rete. Ad esempio: se l'indirizzo IP dell'NVR è 192.168.011.007, l'indirizzo IP della telecamera IP deve essere 192.168.011.XXX. Fig. 4-3 Modifica dell'indirizzo IP - Selezionare i dispositivi trovati e fare clic su "OK" per tornare all'interfaccia precedente. Fare clic sul pulsante "Apply" (Applica), i dispositivi aggiunti saranno elencati nell'interfaccia di gestione del dispositivo. Lo stato "Connected" (Collegato) significa che il dispositivo è collegato ed è quindi possibile...
-
Page 12: Guida Alla Configurazione Del Menu Principale
Fig. 4-6 Aggiunta di dispositivi Nota: Se l'NVR e le telecamere IP da aggiungere si trovano entrambi nella WAN è necessario inserire l'IP WAN come indirizzo IP della telecamera IP. 5. Guida alla configurazione del menu principale Fare clic con il pulsante destro del mouse o premere il pulsante ESC sul pannello anteriore per visualizzare la barra del menu principale in fondo alla scher- mata. Fare riferimento alla Fig. 5-1. Fig. 5-1 Barra degli strumenti del menu principale Fare clic sull'icona accanto al modo schermo per visualizzare una finestra di dialogo in cui selezionare i canali. Modo schermo: È possibile scegliere il modo schermo per mostrare le immagini live. PIP: fare clic su questo pulsante per impostare la funzione PIP. Fare clic su questo pulsante per selezionare l'immagine più grande, quindi fare clic sul pulsante piccolo "PIP" accanto alla parola "None" (Nessuna) per impostare l'immagine più piccola. A questo punto è possibile visualizzare un'immagine nell'immagine (Picture In Picture, PIP). -
Page 13: Configurazione Di Base
5.1 Configurazione di base La configurazione di base comprende tre sottomenu: sistema, data e ora e DST. 5.1.1 Sistema 1 - Andare a Main Menu Setup Basic System. Fare riferimento alla Fig. 5-3. Fig. 5-3 Configurazione di base - Sistema 2 - In questa interfaccia è possibile impostare il nome del dispositivo, l'ID dispositivo, il formato video, il numero massimo di utenti della rete, la risoluzione VGA e la lingua. Le definizioni dei singoli parametri sono le seguenti. Device Name (Nome dispositivo): il nome del dispositivo come viene visualizzato sul lato client o sul CVM: è utile per aiutare l'utente a riconoscere il dispo- sitivo in remoto. -
Page 14: Configurazione Live
Fig. 5-5 Configurazione di base - DST 5.2 Configurazione live La configurazione live include tre sottomenu: live, monitor principale e maschera. 5.2.1 Live In questa interfaccia è possibile impostare il nome della telecamera. Per impostare il nome della telecamera: 1 - Andare a Main Menu Setup Live Live. Fare riferimento alla Fig. 5-6. Fig. 5-6 Configurazione live 2 - Quando si fa clic sull'area del nome della telecamera viene visualizzata una tastiera virtuale. Selezionare le lettere e/o i numeri sulla tastiera per inserire il nome che si desidera visualizzare sull'immagine live. -
Page 15: Maschera
Fig. 5-7 Configurazione live - Monitor principale 5.2.3 Maschera Se vi sono elementi che non si desidera siano visibili nell'immagine live, è possibile impostare la maschera. È possibile oscurare fino a tre aree per canale. Se la funzione maschera non è disponibile nell'indirizzo IP aggiunto, la funzione di maschera non avrà effetto. Per impostare l'area da mascherare: 1 - Andare a Main Menu Setup Live interfaccia Mask. Fig. 5-8 Configurazione live - Maschera 2 - Fare clic sul pulsante "Setting" (Impostazioni) per passare all'immagine live. 3.- Premere il pulsante sinistro del mouse e trascinare il cursore per impostare l'area da mascherare, come illustrato sotto. Fare clic con il pulsante destro per uscire dall'interfaccia di impostazione della maschera. -
Page 16: Bit Rate Di Registrazione
Fig. 5-10 Configurazione della registrazione - Attivazione Parametro Significato Record (Registrazione) Attiva/disattiva la registrazione per il canale selezionato Audio Attiva/disattiva la registrazione audio per il canale selezionato 3 - Selezionare "All" (Tutti) per impostare gli stessi valori per tutti i canali. 5.3.2 Bit rate di registrazione 1 - Andare a Main Menu Setup Record Record Bit rate. Fare riferimento alla Fig. 5-11. 2 - Impostare la velocità, la risoluzione e il flusso di bit massimo. -
Page 17: Timbro
5.3.4 Timbro Questa opzione consente di attivare o disattivare la visualizzazione del nome della telecamera e dell'indicazione data/ora sul video. È anche possibile scegliere la posizione del timbro sullo schermo. Per impostare il timbro procedere come segue: 1 - Andare a Main Menu Setup Record interfaccia Stamp. Fare riferimento alla Fig. 5-13. 2 - Selezionare le caselle in Camera Name (nome della telecamera) e Time stamp (data/ora). Fare clic sul pulsante "Setting" (Impostazione) per specificare la posizione del timbro. È possibile trascinare il nome della telecamera e la data/ora nel punto desiderato, come illustrato di seguito. -
Page 18: Programmazione Movimento
2. Selezionare il canale e fare clic sul pulsante per aggiungere la programmazione per un giorno specifico. Fare clic sul pulsante per eliminare la programmazione selezionata. Se si desidera applicare l'impostazione della programmazione di un canale ad altri o tutti i canali, selezionare il canale e fare clic sul pulsante "Copy" (Copia). È possibile impostare la programmazione settimanale facendo doppio clic nell'area della griglia. Verrà visualizzata la finestra di dialogo illustrata nella 5-15. 1 - Selezionare un giorno e fare clic sul pulsante "Add" (Aggiungi) per programmare l'ora di inizio e di fine. Fare clic su per salvare. 2.- Selezionare altri giorni e aggiungere una programmazione oppure copiare le impostazioni da un programma esistente su altri utilizzando la voce "Apply Settings To" (Applica impostazioni a). Fig. 5-15 Programmazione - Programmazione settimanale 5.4.2 Programmazione movimento Questa scheda consente di impostare la programmazione della registrazione attivata dal movimento. La procedura di impostazione è la seguente: - Andare a Main Menu Setup Schedule... -
Page 19: Allarme Movimento
Fig. 5-17 Configurazione allarme - Sensore - Gestione allarme 6 - Andare alla scheda allarme per selezionare le opzioni di gestione dell'allarme. Fig. 5.-18 Gestione allarme - Attivazione Buzzer: Se questa opzione è selezionata, in caso di allarme si attiva il segnale acustico locale. Show Full Screen (Mostra a tutto schermo): se questa opzione è selezionata, in caso di allarme il canale pertinente viene visualizzato sul monitor. To Alarm Out (All'uscita allarme): se selezionata, questa opzione attiva l'uscita del relè... -
Page 20: Altri Allarmi
5 - Nell'interfaccia Area è possibile trascinare il cursore sulla barra di scorrimento per impostare il valore della sensibilità (da 1 a 8) A un valore maggiore corrisponde una maggiore sensibilità al movimento. Dal momento che la sensibilità è influenzata dal colore e dall'ora (giorno o notte) è possibile impostare il valore in base alle condizioni locali. Fare clic con il pulsante sinistro sulla griglia e trascinare per eliminare l'area. Fare clic sull'icona per impostare tutta l'area come area di rilevamento. Fare clic sull'icona per cancellare l'area di rilevamento impostata. Fare clic sull'icona per provare la sensibilità in base alle condizioni locali. Quando viene rilevato il movimento, appare un'icona. Fare clic sull'icona per salvare le impostazioni. Fare clic sull'icona per uscire dall'interfaccia corrente. Nota: prima di configurare il campo di rilevamento movimento si consiglia di fare clic sull'icona per cancellare l'impostazione esistente ed eseguire di nuovo la configurazione. -
Page 21: Configurazione Di Rete
2 - Inserire il nome del relè e selezionare il tempo di attesa. 3 - Andare alla scheda Schedule (Programmazione). Viene visualizzata l'interfaccia di impostazione della programmazione. La procedura di impostazione della programmazione dell'uscita allarme è analoga a quella di configurazione della programmazione normale (per informazioni vedere il capitolo 5.4.1). Questo passaggio è molto importante per l'uscita allarme. Anche se l'uscita allarme è stata attivata per l'allarme basato sul movimento o l'allarme su sensore, non sarà possibile vedere il risultato dell'allarme se in questo punto non è stata aggiunta alcuna programmazione. Per configurare il segnale acustico: 1 - Andare a Main Menu Setup Alarm Alarm Out... -
Page 22: Server
SMTP Server/Port (ServerSMTP/Porta): il nome e il numero di porta del server SMTP. È possibile impostare il controllo SSL (come ad es. in Gmail) in base alle effettive necessità. 5.6.3 Server Questa funzione viene utilizzata principalmente per connettere il server CVM Elvox. La procedura di impostazione è la seguente: 1 - Nell'interfaccia Server, selezionare "Enable" (Attiva) come indicato nella Fig. 5-25. 2 - Controllare l'indirizzo IP e la porta del server di trasferimento nel server CVM Elvox. La porta di server predefinita per l'auto segnalazione è 2009. Se viene modificata, andare all'interfaccia del server di trasferimento per controllare. 3 - Abilitare l'auto segnalazione nel server CVM Elvox quando viene aggiunto un nuovo dispositivo. Inserire un ID dispositivo e immettere le restanti infor- mazioni relative al dispositivo nel server CVM Elvox. 4 - Inserire l'IP server suddetto, la porta server e l'ID dispositivo nell'interfaccia del server. Fare clic sul pulsante "Apply" (Applica) per salvare le impostazio- ni. Il sistema CVM Elvox ora connetterà automaticamente il dispositivo. - Page 23 ► Registrazione del nome del dominio (in questo esempio www.dvrdydns.com) 1 - Immettere www.dyndns.com nella barra degli indirizzi di Internet Explorer per andare al sito web corrispondente. Fare clic sul pulsante "Registration" per registrarsi, viene visualizzata la schermata seguente. 2 - Creare il nome del dominio 3 - Quando la richiesta del nome di dominio sarà stata finalizzata, il nome di dominio sarà visualizzato nell'elenco. ► Impostazioni NVR Collegare l'NVR al client di rete. 1 - Andare a Main Menu Network Other Settings, selezionare la casella DDNS, selezionare “dvrdydns” nella casella di elenco a discesa DDNS Server e inserire nome utente e password.
-
Page 24: Configurazione Della Gestione Utente
5.7 Configurazione della gestione utente In questa scheda è possibile aggiungere utenti normali o avanzati. Per aggiungere un utente e impostare le autorizzazioni: 1 - Andare a Main Menu Setup Users. Fare riferimento alla Fig. 5-28. Fig. 5.-28 Configurazione gestione utente 1 - Fare clic sul pulsante "Add" (Aggiungi) per visualizzare la finestra di dialogo illustrata nella Fig. 5-29. Fig. 5-29 Aggiungi - Generale 3 - Nella scheda "General" (Generale) inserire nome utente e password e selezionare il tipo di utente. È anche possibile selezionare la casella "Binding PC MAC Address" (Indirizzo MAC vincolante per il PC) e inserire tale indirizzo. 4 - Fare clic sul OK per salvare le impostazioni. Nota: Se il valore predefinito per l'indirizzo MAC vincolante del PC è 0, l'utente non è vincolato al computer specificato. Se si utilizza l'opzione di vincolo, l'utente potrà... -
Page 25: Importazione/Esportazione
5.8.2 Importa/Esporta Consente di esportare i file di dati in dispositivi di archiviazione mobili con funzione di backup e quindi importare i file di dati specificati dal dispositivo di archiviazione mobile all'NVR. 5.8.3 Elenco Blocca/Consenti Fig. 5-31 Elenco Blocca/Consenti In questa schermata un utente autorizzato può impedire o consentire ad altri utenti di computer compresi in uno specifico intervallo di indirizzo IP di accedere all'NVR. Se, ad esempio, un utente amministratore desidera che gli utenti in un intervallo di indirizzo IP compreso tra 192.168.000.002 e 192.168.000.004 non accedano all'NVR, può selezionare l'opzione "Block list" (Elenco bloccati) e immettere tale intervallo di indirizzo IP. Ricerca, riproduzione e backup La configurazione della ricerca comprende quattro sottomenu: ricerca cronologica, evento, gestione file e immagine. 6.1 Ricerca cronologica 1 - Andare a Main Menu Search Time Search. -
Page 26: Gestione File
Fig. 6-2 Configurazione della ricerca - Ricerca evento 6.3 Gestione file 1 - Andare a Main Menu Search interfaccia File Management. Fare riferimento alla Fig. 6-3. Fig. 6-3 Configurazione della ricerca - Gestione file 2 Selezionare la data e i canali. Se la data ha il bordo evidenziato significa che sono presenti dei dati. 3 - Fare clic sul pulsante "Search" (Cerca) per visualizzare i file trovati nella casella di riepilogo dei file. 4 - Utilizzare il pulsante "Tutti" per bloccare/sbloccare o eliminare tutti i file nella colonna di gestione dei file. 5 - Fare doppio clic su un elemento sbloccato per riprodurlo. Lock (Blocca): Selezionare un file e fare clic sul pulsante Lock per bloccare il file, in seguito il file non potrà essere eliminato o sovrascritto. Unlock (Sblocca): Selezionare un file bloccato e fare clic sul pulsante "Unlock" per sbloccare il file. Delete (Elimina): Selezionare un file sbloccato e fare clic sul pulsante Delete per eliminare il file. 6.4 Ricerca per immagine 1 - Andare a Main Menu Search scheda Image. 2 - Selezionare i dati e i canali sul lato destro. -
Page 27: Backup
6.5 Backup Questa unità supporta il backup tramite USB Flash con il masterizzatore DVD SATA incorporato. È inoltre possibile eseguire il backup da Internet Explorer via Internet (vedere il paragrafo 8.5.2 Backup in remoto). 1 - Andare alla configurazione del backup. Fare riferimento alla Fig. 6-5. 2 - Impostare l'ora di inizio e di fine, selezionare i canali e fare clic sul pulsante Search (Cerca) per visualizzare nella casella di riepilogo dei dati di backup i dati cercati. Fig. 6-5 Configurazione della ricerca - Immagine 3 - Selezionare un file o selezionare la casella "All" (Tutti) per selezionare tutti i file di dati. Fare clic sul pulsante "Backup" per visualizzare la finestra delle informazioni sul backup. 4 - Nell'interfaccia delle informazioni del backup selezionare le informazioni desiderate per file di backup, tipo di archiviazione, tipo di salvataggio file ecc. Al termine, fare clic sul pulsante Start per avviare il backup. Nota: se i file di backup sono salvati in formato DVR, controllare il lettore utilizzato per il backup. Solo questo lettore è in grado di riprodurre questi file in formato DVR. -
Page 28: Informazioni Sulla Registrazione
7.1.6 Informazioni sulla registrazione In questa interfaccia è possibile verificare la risoluzione, lo stato di ftp e registrazione, inclusa la registrazione attivata dall’allarme sensore, da movimento, manuale o programmata. 7.1.7 QRCODE L’utente può accedere rapidamente al client mobile leggendo il codice QRCODE. Andare a Main Menu Information scheda QRCODE. Fare riferimento alla Fig. 7-1. Fig. 7.-1 Configurazione informazioni In questa interfaccia è possibile leggere il codice QRCODE con un telefono cellulare. Fare riferimento alla Fig. 7-2. Fig. 7.-2 Configurazione informazioni 7.2 Allarme manuale In questa interfaccia è possibile attivare un allarme manuale. 7.3 Gestione disco 1. Formattazione del disco 1 - Andare alla scheda Disk management (Gestione disco). -
Page 29: Sorveglianza In Remoto
8 Sorveglianza in remoto 8.1 Sorveglianza in remoto da Internet Explorer tramite NAT 8.1.1 Impostazioni NAT 1 - L'NVR deve essere alimentato e collegato alla rete. 2 - Andare a Main Menu Setup Network Network. L'indirizzo IP, la Subnet Mask e il Gateway possono essere inseriti automaticamente. È anche possibile inserirli manualmente a seconda della configurazione effettiva della rete. L'indirizzo IP deve trovarsi nello stesso segmento di rete della rete utilizzata. 3 - Impostare il server DNS preferito o alternativo (per maggiori informazioni fare riferimento a 5.6.1 Rete). 4 - Andare a Main Menu Setup Network... -
Page 30: Sorveglianza In Remoto Da Computer Apple
2. Collegare l'NVR a Internet direttamente tramite PPPoE. 1 - Nell'NVR, andare a Main Menu Setup interfaccia Network per attivare il PPPoE quindi inserire il nome e la password forniti dal proprio ISP. Fare clic su "Apply" (Applica). L'NVR si connette al server e visualizza un messaggio di conferma. 2 - Quando si accede all'interfaccia remota dell'NVR, è possibile inserire l'IP della WAN per accedere direttamente. È possibile andare a Main Menu Information interfaccia Network per controllare l'indirizzo IP. 3 - Se si desidera utilizzare il DDN (Dynamic Domain Name) richiedere un nome di dominio in un server DNS supportato dall'NVR o dal router. -
Page 31: Tramite Wan
3 - Prendere nota dell'indirizzo IP, la Subnet Mask ecc., quindi, nell'NVR, andare a Main Menu Setup interfaccia Network per inserire manualmente l'indirizzo IP, la Subnet Mask e il Gateway copiati dalla configurazione del computer. Il segmento di rete deve essere uguale a quello del computer. Se si utilizza il protocollo DHCP, attivarlo sia nell'NVR sia nel router. 4 - Dopo aver inserito le suddette informazioni è possibile inserire l'IP della LAN e la porta HTTP in Safari. Ad esempio, inserire: http://192.168.1.100:81 (nell'esempio 192.168.1.100 è l'IP della LAN dell'NVR, 81 è la porta HTTP dell'NVR). Fare clic sul pulsante " ". Il browser scarica il controllo ActiveX come illustrato di seguito: 5 - Fare clic sull'icona , quindi selezionare il controllo ActiveX, verrà visualizzata l'interfaccia di benvenuto. Fare clic su "Continua" pulsante "Installa". Viene visualizzata la seguente finestra. Inserire nome utente e password del computer Apple quindi fare clic su "OK" per installare il controllo ActiveX. 6 - Al termine dell'installazione del controllo ActiveX, uscire da Safari. Fare clic con il pulsante destro sull'icona Safari sul desktop e selezionare "Esci" per chiudere il browser. Riavviare Safari. Inserire l'indirizzo IP e la porta HTTP per accedere all'interfaccia di accesso dell'NVR. 8.3.2 Tramite WAN Sono disponibili due modi per collegare l'NVR a Internet. 1. - Page 32 Nota: fare clic sul pulsante per avviare la registrazione manuale, il file registrato verrà salvato nel PC utente. Modo schermo Modo schermo Scatto di istantanee: quando si fa clic sull'icona "Snap" il sistema scatta automaticamente un'istantanea e la salva nel computer. Specificare il percorso per il salvataggio delle immagini in Configuration Local configuration. Regolazione del colore Trascinare il cursore sulla barra per regolare luminosità, contrasto, tonalità cromatica e saturazione. Fare clic su Predefinito per ripristinare i valori originali. Pulsanti Descrizione Trascinare il cursore a slitta per regolare la luminosità del canale. Trascinare il cursore a slitta per regolare il contrasto del canale.
-
Page 33: Riproduzione E Backup In Remoto
Menu attivato con il pulsante destro Fare clic con il pulsante destro del mouse nell'interfaccia live per visualizzare un menu a discesa come illustrato di seguito. Stream (Flusso): questo NVR supporta il flusso principale e il flusso secondario. Il flusso principale ha un maggiore frame rate, max 25fps (PAL)/30fps (NTSC) per ogni canale, ma necessita di una maggiore larghezza di banda; il flusso secondario ha un frame rate più basso, max 6fps (PAL)/7fps (NTSC) per ogni canale e richiede meno larghezza di banda rispetto al flusso superiore. Selezionare pertanto il flusso in base alla larghezza di banda disponibile. All to master/sub stream (Tutti su flusso principale/secondario): imposta tutti i canali sul flusso principale o secondario. Enable audio (Attiva audio): attiva o disattiva l'audio. Full screen (Schermo intero): l'immagine di anteprima live viene visualizzata a schermo intero e la barra degli strumenti è nascosta. Fare doppio clic con il pulsante sinistro o fare clic con il pulsante destro per uscire. - Page 34 Fig. 8-5 Riproduzione della ricerca cronologica Ricerca per evento: 1 - Andare a Search Event Search. Fare riferimento alla Fig. 8-6. Fig. 8-6 interfaccia di ricerca evento 2 - Fare clic sulla data evidenziata e selezionare i canali di registrazione. 3 - Selezionare la casella di controllo del tipo di evento: movimento o sensore 4 - Fare clic sul pulsante "Search" (Cerca) per visualizzare gli eventi nella casella di riepilogo degli eventi.
-
Page 35: Configurazione Del Sistema In Remoto
Fig. 8.-8 Interfaccia di backup in remoto 1 - Selezionare i canali, impostare l'ora di inizio e di fine, quindi fare clic sul pulsante "Search" (Cerca) per visualizzare le informazioni sul file nella casella di riepilogo dei file. 2 - Selezionare i file di backup e fare clic sul pulsante "Browse" (Sfoglia) per selezionare il percorso. Fare clic sul pulsante "Backup" per avviare il backup. I file di backup vengono salvati sul computer dell'utente. 8.6 Configurazione del sistema in remoto È possibile configurare il dispositivo in remoto per le seguenti funzioni: configurazione base, configurazione live, configurazione delle registrazioni, configu- razione della programmazione, configurazione dell'allarme, configurazione della rete e configurazione dell'utente. Selezionare un'opzione dall'elenco sulla sinistra, quindi impostare i parametri relativi. La configurazione può essere eseguita da un solo utente per volta. Fare clic sulla scheda Config (Configurazio- ne) per visualizzare l'interfaccia illustrata nella Fig. 8-9. Fig. 8-9 Configurazione del sistema in remoto L'elenco dei sottomenu e le opzioni di ciascun menu sono analoghi a quelli dell'NVR. Per maggiori dettagli, far riferimento alla Guida alla configurazione del menu principale. 8.7 Strumenti Fare clic sulla scheda degli strumenti per accedere allo strumento di gestione del disco. È possibile visualizzare lo stato dell'HDD, modificare/visualizzare le proprietà di lettura/scrittura ed è inoltre possibile formattare l'HDD da remoto. 8.8 Scheda Info su interfaccia remota La scheda Info fornisce un'interfaccia basata sul Web per accedere alle informazioni generali relative alle impostazioni dell'NVR. Comprende cinque sottome- nu: System (Sistema) Event (Evento), Log, Network (Rete) e Online users (Utenti online). L'elenco dei sottomenu e le opzioni di ciascun menu sono analoghi a quelli dell'NVR. -
Page 36: Appendice A Faq (Domande Frequenti)
Nota: le funzioni di sorveglianza in remoto su Internet Explorer e su computer Apple potrebbero essere leggermente diverse tra loro. In questo documento viene descritto solo l'accesso remoto da Internet Explorer. Appendice A FAQ (Domande frequenti) D1. Perché l'NVR non si accende anche dopo aver collegato l'alimentazione? a. L'alimentatore potrebbe essere danneggiato. Sostituire con un alimentatore nuovo. - Page 37 Fig. 8-1 Fig. 8-2 D9: Sull'NVR è sempre visualizzato il messaggio "please wait..." (attendere). Perché? Come mi comporto? a. Il cavo di alimentazione e il cavo dati dell'HDD potrebbero non essere collegati correttamente. Controllare le connessioni dell'HDD. b. È inoltre possibile che sia stato forzato l'arresto dell'NVR a causa di un settore danneggiato dell'HDD che ha provocato un arresto del sistema. Per verifi- care utilizzare un HDD del cui corretto funzionamento si è certi, oppure provare a formattare l'HDD esistente. D10: Come si inseriscono la password e i numeri nell'interfaccia? Fare clic sulla casella di inserimento della password per visualizzare una tastiera virtuale.
-
Page 38: Appendice B Calcolo Della Capacità Di Registrazione
Appendice B Calcolo della capacità di registrazione È possibile calcolare la dimensione del disco rigido in base al tempo di salvataggio e alle impostazioni di registrazione dell'NVR. Al massimo frame rate, la formula è la seguente: Spazio utilizzato all'ora (MB/h) = Bit rate(kbps) ÷ 8 × 3600 ÷ 1024. Di seguito sono riportati i dati alle diverse impostazioni. Risoluzione Frame rate Bit rate (kbps) Spazio utilizzato (MB/h) 2700 2025 1080P 15fps (NTSC) 1575 1350 2700 1800 720P 30fps (NTSC) La formula per il calcolo è la seguente: Capacità di registrazione totale = spazio utilizzato per ora (MB/h) (velocità di copertura del disco rigido) × tempo di registrazione (ora) × numero di canali Ad esempio, un cliente imposta la risoluzione su 1080P, il frame rate su 15fps, il Bit rate su 4M e attiva in totale 4 canali. Vuole che l'unità registri ininterrot- tamente per un mese. -
Page 39: Specifiche 8-Ch
Seagate Barracuda 80G/160G/250G/320G /1.5T/2TB/3TB Seagate SV35.3 Seagate Pipeline HD.2 500G Maxtor Diamondmax 160G HITACHI Deskstar 80G/160G Western Digital 160G/250G/320G /1.5T/2TB/3TB Samsung HD161HJ 160G Specifiche 46241.F08 Modello 46241.F08 Sistema Compressione H.264 Cortex A9 Dual Core SISTEMA OPERATIVO Linux incorporato Video Uscita VGA*1:1080P(1920*1080) HDMI*1:1080P(1920*1080) Risoluzione... -
Page 40: Specifiche 16-Ch
Specifiche 46241.F16 Modello 46241.F16 Compressione H.264 Cortex A9 Dual Core Sistema SISTEMA OPERATIVO Linux incorporato Uscita VGA*1:1080P(1920*1080) HDMI*1:1080P(1920*1080) Video Risoluzione 3 MP / 1080P / 960P / 720P Frame rate 16 canali a 400fps1080P FULL HD Ingresso IP Ingresso RCA*1 Audio Uscita RCA*1 Risoluzione... - Page 41 CAUTION - Please read this user manual carefully to ensure that you can use the device correctly and safely. - There may be several technically incorrect places or printing errors in this manual. The updates will be added into the new version of this manual. The contents of this manual are subject to change without notice. - This device should be operated only from the type of power source indicated on the marking label. The voltage of the power must be verified before using the same. Kindly remove the cables from the power source if the device is not to be used for a long period of time. - Do not install this device near any heat sources such as radiators, heat registers, stoves or other devices that produce heat. - Do not install this device near water.
- Page 42 5.6.3 Server..........................................61 5.6.4 NAT ..........................................61 5.6.5 Other Settings .........................................61 5.7 User Management Configuration ....................................63 5.8 Advanced ...........................................63 5.8.1 Reset ..........................................63 5.8.2 Import/Export........................................63 5.8.3 Block/Allow List .......................................63 Search, Playback & Backup ......................................64 6.1 Time Search ..........................................64 6.2 Event Search ..........................................64 6.3 File Management ........................................65 6.4 Search by Image ........................................65 6.5 Backup ............................................66 Manage NVR ...........................................66...
-
Page 43: Introduction
Check the unit and the accessories after getting the device. Please don’t power up the unit till the physical installation is complete. 2.1 Install Hard Drive &DVD Writer 2.1.1 Install Hard Drive Notice: 1. This series supports one SATA hard drives (46241.F08), two SATA hard drives (46241.F16) Please use the hard drive the manufacturers recommend specially for security and safe field. 2. Please calculate HDD capacity according to the recording setting. Please refer to “Appendix B Calculate Recording Capacity”. -
Page 44: Install Dvd Writer
1) Loosen the back and side screws of the device to open the top cover. 2) Put the HDD onto the bottom case and then connect the power and data cables. 3) Turn over the machine and secure the HDDs with the screws and then install back the top cover. 2.1.2 Install DVD Writer - Loosen the lock screws in the front panel to remove the barrier and then put the DVD writer onto the bottom of the case. - Connect the power and data cables and then secure the DVD writer with the screws. -
Page 45: Front Panel Descriptions
2.2 Front Panel Descriptions Front Panel for 8-ch Front Panel for 16-ch Type Name Description Work state indicator Power The power indicator turns blue when NVR is powered up. The light turns blue when HDD is writing and reading. The light turns blue when it is able to access the network. Backup The light turns blue when backing up files and data. Play The light turns blue when playing video. The light turns blue when recording. Function button Number 1~9 Input number 1~9 or choose camera. MENU/+ 1. Enter menu in live 2. Increase the value in setup. BACKUP/- 1. Decrease the value in setup 2. Enter backup mode in live. -
Page 46: Rear Panel Instructions
2.3 Rear Panel Instructions Rear Panel for 8-ch Rear Panel for 16-ch Name Description Power input (4CH) DC12V; (8CH/16CH/24CH) AC 100V~240V Alarm in Alarm Inputs for connecting sensors Grounding Alarm Out Relay Output. Connect to external alarm Connect to keyboard. A is TX+, B is TX- Connect to speed dome (unavailable) Audio in For two-way talk;... -
Page 47: Remote Controller
2.4 Remote Controller It uses two AAA size batteries. • Open the battery cover of the Remote Controller. • Place batteries. Please take care of the polarity (+ and -). • Replace the battery cover. The interface of remote controller is shown in Remote Controller. Record manually Search To enter search mode MENU To enter menu Exit To exit the current interface ENTER To confirm the choice or setup Direction button To move cursor in setup ZOOM To zoom in... -
Page 48: Basic Function Instruction
In Playback: Click to choose the options. Right click to return to live mode. In Backup: Click to choose the options. Right click to return to previous picture. In PTZ Control: Click left button to choose the buttons to control the PTZ. Click right button to return to live. Note: Mouse is the default tool for all operations unless an exception, as indicated. 3 Basic Function Instruction 3.1 Startup and Shutdown Please make sure all the connections are done properly before you power on the unit. Proper startup and shutdown are crucial to expanding the life of your... -
Page 49: Live Playback
Symbol Meaning Green Manual record Yellow Motion detection record Sensor Alarm record Blue Schedule record 3.4 Live playback Click Playback button to playback the record. Refer to Figure 3-3. You can do complete operation by clicking the buttons on screen. Fig 3-3 Live Playback 4 Add IP Cameras This chapter mainly introduces how to connect multiple IP cameras through NVR. Once you finish adding IP cameras, you can see the live images through the monitor of the NVR. For 8 CH NVR, you just need to directly connect the IP cameras to the device through PoE network ports. The live images will display after you connect successfully. Of course, if there are free channels, you can connect the IPC via WAN/ LAN network. For 16 CH NVR, you may connect the previous 8 CH directly to the device through PoE network ports and then add the IP cameras for the remaining channels into the NVR via WAN/LAN. - Page 50 Fig 4-2 Add Devices Note: If the network of IP cameras and NVR are in LAN, their IP address must be in the same network segment. For example: If the IP address of NVR is 192.168.011.007, the IP address of IP camera must be 192.168.011.XXX. Fig 4-3 Modify IP Address - Checkmark the searched devices and click “OK” button to return to the previous interface. Click “Apply” button and then the added devices will be listed in the device management interface. “Connected” status means connecting the device successfully and you will see the live image. You may select the added device and click “Setup” button to modify channel, IP address of the device as shown in Fig 4-5 Fig 4-4 Search Devices Fig 4-5 Modify Devices To add IP cameras via WAN: - Please go to Main Menu IP Camera tab. Refer to Fig 4-1.
-
Page 51: Main Menu Setup Guide
Fig 4-6 Add Device Note: If the NVR and the IP cameras you want to add are both in WAN, the IP address of the IP camera input here must be WAN IP. 5. Main Menu Setup Guide Click right mouse or press ESC button on the front panel to display the main menu toolbar on the bottom of the screen. Refer to Fig 5-1. Fig 5-1 Main Menu Toolbar Click the icon beside the screen mode to display a channel select dialog. Screen Mode: You can choose a screen display mode to show the live images. PIP: Click this button to set PIP. Click this button to choose the bigger picture and then click the little PIP button beside the word “None” to set the smaller picture. After that, you can see a picture in picture. Dwell: Dwell means to display live images from different cameras in a sequence. The images may be displayed as a single channel or in a grid fashion from different cameras. Dwell mode is enabled only when the chosen display mode is not able to display all the available cameras. Color: If this button is enabled, you can adjust the color of live images. E-Zoom: Single channel large screen electronic amplification. -
Page 52: Basic Configuration
5.1 Basic configuration Basic configuration includes three sub menus: system, date & time and DST. 5.1.1 System 1 - Go to Main Menu Setup Basic System. Refer to Fig 5-3. Fig 5-3 Basic Configuration-System 2 - In this interface you can set up the device name, device ID, video format, max network user, VGA resolution and language. The definitions for every pa- rameters display as below. Device Name: The name of the device as it may display on the client end or on CMS, this would help the user to recognize the device remotely. Device ID: This ID is used to map the NVR with speed dome cameras. -
Page 53: Live Configuration
Fig 5-5 Basic Configuration-DST 5.2 Live Configuration Live configuration includes three submenus: live, main monitor and mask. 5.2.1 Live In this interface, you can set up camera name. To set up camera name: 1 - Go to Main Menu Setup Live Live. Refer to Fig 5-6. Fig 5-6 Live Configuration-Live 2 - A software keyboard will pop up by clicking camera name area. Click the letters and (or) digital numbers on the keyboard to input the name you want to display in live image. 3 - Checkmark the camera name in the show name area. All channels will show the camera name by checking “All” checkbox. -
Page 54: Mask
Fig 5-7 Live Configuration-Main Monitor 5.2.3 Mask If there is something you don’t want to display in the live image, you can set mask. For a given channel a maximum of three areas can be masked. If the mask function is not available in the added IP camera, the mask function here will not take effect. To set up mask area: 1 - Go to Main Menu Setup Live Mask interface. Fig 5-8 Live Configuration-Mask 2 - Click “Setting” button to go to live image. 3 - Press and drag the left mouse button to set mask area as shown below. 4 - Right click to exit the mask setting interface. 5 - Click “Apply” button to save the setting. To delete mask area 1 - Click “Setting” button in the mask interface. 2 - Select a certain masked area and double click to delete that masked area. 3 - Then click “Apply” button to save the setting. -
Page 55: Record Bitrate
Fig 5-10 Record Configuration-Enable Parameter Meaning Record To enable/disable recording for the channel Audio To enable/disable audio recording for the channel 3 - Select All to set up the same settings for all channels. 5.3.2 Record Bitrate 1 - Go to Main Menu Setup Record Record Bitrate. Refer to Fig 5-11. 2 - Setup rate, resolution and max bit stream. 3 - Select “All” to set the same settings for all channels. 4 - Click “Apply” button to save the setting. -
Page 56: Stamp
5.3.4 Stamp This provides an option to enable or disable the Camera Name and the Time stamp on the video. The user can also choose a position for the stamp on the screen. To set up stamp as follows: 1 - Go to Main Menu Setup Record Stamp interface. Refer to Fig 5-13. 2 - Checkmark camera name and time stamp. Click “Setting” button to set up the position of the stamp. You can drag the camera name and time stamp at random positions as shown below. 3 - Select “All” to set up all channels with the same parameters. Fig 5-13 Record Configuration-Stamp Before drag After drag 5.3.5 Recycle Record This option is used to recycle the HDD space once it is full. If enabled, the system will automatically delete the old records and recycle the space if it is com- pletely utilized. -
Page 57: Motion Schedule
2 - Select channel and click “ ” button to add a certain day schedule. Click “ ” button to delete the selected schedule. If you want to apply the schedule setting of a certain channel to other or all channels, you need to select channel and click “Copy” button. You can also set week schedule by double-clicking in the gridding area. This will take you to see a dialog box as Fig 5-15. 1 - Select a day and click Add button to schedule start & end time. Then click to save. 2 - Select other days and add schedule or copy settings from one schedule to the others under the Apply Settings To item. Fig 5-15 Schedule-Week Schedule 5.4.2 Motion Schedule This tab allows setting schedule for motion based recording. The setting steps are as follows: - Go to Main Menu Setup... -
Page 58: Motion Alarm
Fig 5-17 Alarm Configuration-Sensor-Alarm Handling 6 - Go to alarm tab to select the options to handle alarm. Fig 5-18 Alarm Handling-Trigger Buzzer: If selected, the local buzzer would be activated on an alarm. Show Full Screen: If selected, there will pop up the chosen channel on the monitor on an alarm trigger. To Alarm Out: If selected, this would trigger external relay output on an alarm. Email: If selected, the NVR will send an email alert to the preconfigured email address in case of a sensor based alarm from the particular input. Snap: If selected, the system will snap images of the checked channels on an alarm and save them in the HDD automatically. 7 - G o to To Record tab. Select recording channels. It would be recorded in case of an alarm. Click OK button to save the setting. -
Page 59: Other Alarm
5 - In the Area interface, you can drag slide bar to set the sensitivity value (1-8). The higher the value is the more sensitive it is to motion. Since the sensitivity is influenced by color and time (day or night), you can adjust its value according to the practical conditions. Left click the grid and drag to delete area. Click icon to set the whole area as detection area. Click icon to clear the set detection area. Click icon to test the sensitivity as per the local conditions. Once motion is sensed, it displays a figure icon. Click icon, to save the setting. Click icon to exit the current interface. Note: Prior to setting motion detection field it is recommended that you click icon to clear the existing field and set afresh. -
Page 60: Network Configuration
2 - Input relay name and select hold time. 3 - Go to Schedule tab. This will go to schedule setup interface. The setting steps for schedule for alarm out are similar to normal schedule setup (see Chapter 5.4.1 for details). This step is very important for alarm out. Even if you have enabled alarm out in the motion based alarm or sensor based alarm, you will not see the result of alarm out if no schedule is added here. To set up buzzer: 1 - Go to Main Menu Setup Alarm Alarm Out Buzzer. 2 - Checkmark Buzzer and set buzzer alarm hold time. This would trigger the buzzer when the system is on an alarm. 5.6 Network Configuration Network configuration includes five submenus: network, email, server, NAT and other settings. Network settings must be configured if NVR is used for mo- nitoring over network. 5.6.1 Network To set up network: 1 - Go to Main Menu Setup Network... -
Page 61: Server
SMTP Server/Port: The name and port number of SMTP server. You can set up SSL check (such as Gmail) according to actual needs. 5.6.3 Server This function is mainly used for connecting ECMS/NVMS. The setting steps are as follows: 1 - In the server interface, select “Enable” as shown in the Fig 5-25. 2 - Check the IP address and port of the transfer media server in the ECMS/NVMS. The default server port for auto report is 2009. If it is modified, please go to the transfer media interface to check. 3 - Enable the auto report in the ECMS/NVMS when adding a new device. Then self-define device ID and input the remaining information of the device in the ECMS/NVMS. 4 - Input the above-mentioned server IP, server port and device ID in the server interface. Then click “Apply” button to save the setting. Now, the ECMS/ NVMS system will automatically connect this device. Fig 5-25 Network Configuration-Server 5.6.4 NAT 1 - Go to Main Menu Setup Network... - Page 62 ► Domain name Registration (Take www.dvrdydns.com for example) 1 - Input www.dvrdydns.com in the IE address bar to visit its website. Then click “Registration” button to register as shown below. 2 - Create domain name 3 - After you successfully request your domain name, you will see your domain in the list ► NVR Setting Connect NVR to the Network Client. 1 - G o to Main Menu Network Other Settings, checkmark DDNS, select “dvrdydns” at the DDNS Sever pull down list box and input user name and pas- sword.
-
Page 63: User Management Configuration
5.7 User Management Configuration This tab allows you to add normal or advanced users. To add user and set user authority: 1 - Go to Main Menu Setup Users. Refer to Fig 5-28. Fig 5-28 User Management Configuration 1 - Click “Add” button to display a dialog box as Fig 5-29. Fig 5-29 Add-General 3 - In General tab, input username, password and select user type. You can also check “Binding PC MAC Address” and input this address. 4 - Click “OK” to save the setting. Note: When the default value of binding PC MAC Address is 0, the user is not bound with the specified computer. If the bind option is used, the user would be able to log into the NVR only through the specific computer (carrying the MAC address). -
Page 64: Import/Export
5.8.2 Import/Export User can export the data files into mobile storage devices as backup function, and then import specified data files from mobile storage device to NVR. 5.8.3 Block/Allow List Fig 5-31 Block/Allow List Here authorized user can prohibit computer users within a certain IP address range from accessing to NVR or allow computer users within a certain IP ad- dress range to access NVR. E.g. if an admin user doesn’t want computer users within IP address range from 192.168.000.002 to 192.168.000.004 to access the NVR, he can check Block list option, and then input such IP address range. Search, Playback &... -
Page 65: File Management
Fig 6-2 Search Configuration-Event Search 6.3 File Management 1 - Go to Main Menu Search File Management interface. Refer to Fig 6-3. Fig 6-3 Search Configuration-File Management 6.3 File Management 1 - Go to Main Menu Search File Management interface. Refer to Fig 6-3. 2 - Select date and channels. The date with highlighted borderline indicates presence of data. 3 - Click Search button to display the searched files in the file list box. 4 - Use “All” button to lock/unlock or delete all files in the file management column. 5 - Double click an unlocked item to play. Lock: Select a file and click Lock button to lock this file, after that, that file will not be deleted or covered. Unlock: Select a locked file and click “Lock” button to unlock this file. Delete: Select an unlocked file and click “Delete” button to delete this file. 6.4 Search by Image 1 - Go to Main Menu Search Image tab. -
Page 66: Backup
6.5 Backup This unit supports backup by built-in SATA DVD Writer with USB Flash. You can also make backup by IE browser via internet (see section 8.5.2 Remote backup). 1 - Go to backup configuration. Refer to Fig 6-5. 2 - Set the start & end time, select channels and click “Search” button to display the searched data in the data backup list box. Fig 6-5 Search Configuration-Image 3 - Select a required file or checkmark “All” to select all data files. Click “Backup” button to display Backup information window. 4 - In the backup information interface, you can check the relevant information of backup files, storage type, save file type, etc. Then click Start button to start backup. Note: If the backup files are saved in DVR format, please check backup player. Only this player can play these files in DVR format. If the backup files are saved in AVI format, you can play these files with common media player. 7 Manage NVR 7.1 Check System Information Check system information includes seven submenus: system, event, log, network, online users, record and QRCODE. -
Page 67: Record Information
7.1.6 Record Information In this interface, you can check the resolution, ftp and record status including sensor alarm recording, motion recording, manual recording or schedule re- cording. 7.1.7 QRCODE User can quickly access the mobile client by scanning QRCODE. Go to Main Menu Information QRCODE tab. Refer to Fig 7-1. Fig 7-1 Information Configuration In this interface, you can scan the QRCODE through the mobile phone. Refer to Fig 7-2. Fig 7-2 Information Configuration 7.2 Manual Alarm In this interface, user can trigger a manual alarm. 7.3 Disk Management 1. -
Page 68: Remote Surveillance
8 Remote Surveillance 8.1 IE Remote Surveillance by NAT 8.1.1 NAT Settings 1 - T he NVR shall be powered on and connected to the network. 2 - G o to Main Menu Setup Network Network. You can obtain the IP address, Subnet Mask and Gateway automatically. You can also manually input them according to the actual network situation. And the IP address shall be in the same network segment as the network which is used. 3 - Set the preferred or alternative DNS Server (Please refer to 5.6.1 Network for details). 4 - G o to Main Menu Setup Network NAT tab. -
Page 69: Remote Surveillance Through Apple Pc
2. Connect the NVR to internet through PPPoE directly. 1 - Go to the NVR’s Main Menu Setup Network interface to enable PPPoE and then input user name and password received from your ISP. Next, click “Apply”. The NVR will connect to the server and would give a confirmation message. 2 - When accessing the remote interface of NVR, user can input WAN IP to access directly (user can go to Main Menu Information Network interface to check IP address). -
Page 70: Via Wan
3 - After acquiring the IP address, Subnet Mask and so on, please go to the NVR’s Main Menu Setup Network interface to manually input IP address, Subnet Mask and Gateway according to the configuration of PC. The network segment should be the same as the PC. If using DHCP, please enable DHCP in the NVR and router. 4 - After finishing the above information, users can enter LAN IP and HTTP port in the Safari browser. For example: input http://192.168.1.100:81(here 192.168.1.100 is LAN IP of NVR, 81 is the HTTP port of NVR). Click “ ” button, the browser will download Active X control as shown below. - Page 71 Note: Click button to record manual and the record file will be saved in user’s PC. Screen display mode. Screen display mode Snap pictures: The system will automatically capture pictures and save those pictures in the computer by clicking “Snap” icon, User should set up the path for those pictures in the Configuration Local configuration. Color adjustment: Drag the slide bar to adjust Brightness, Contrast, Hue, and Saturation. Click Default to reset them to original value. Buttons Description Drag the scroll bar to adjust the brightness of channel Drag the scroll bar to adjust the contrast of channel...
-
Page 72: Remote Playback & Backup
Right-Key Menu Click the right mouse on the live interface to display a pull-down menu as below. Stream: The NVR supports master stream and sub stream. Master stream has higher frame rate, max 25fps (PAL)/30fps (NTSC) for every channel, but it needs higher network bandwidth; second stream has low frame rate, max 6fps (PAL)/7fps (NTSC) for every channel, but it requires low network bandwidth as compared to the master stream. Therefore, users can select the stream according to their bandwidth. All to sub stream: Set all channel to master stream or sub stream. Enable audio: Enable or disenable audio. Full screen: The live preview picture will display in full screen and the tool bar will be hidden; double click left or click right mouse to return. Zoom in: Single channel large screen electronic amplification. Click the channel which needs to be zoomed. Right click to select zoom in button to zoom in the image. Double click or right click to exit. 8.5 Remote Playback & Backup 8.5.1 Remote Playback Click button to go to record playback interface. Refer to Fig 8-3. Select the record date and channels and double-click the file name in the record file list box. Then user can play that file and preview the picture. Fig 8-3 Record File Interface This NVR supports remote time search, event search and file management. By Time Search: 1 - Go to Search Time search. Refer to Fig 8-4. Fig 8-4 Time Search Interface 2 - The highlight date in the area indicates recorded data. -
Page 73: Remote Backup
Fig 8-5 Time Search Playback By Event Search: 1 - Go to Search Event Search. Refer to Fig 8-6. Fig 8-6 Event Search Interface 2 - Click the highlight date and select record channels. 3 - Checkmark the event type: motion and sensor. 4 - The events will be displayed in the event list box by clicking Search button. 5 - Double-click certain item to playback. File Management: 1 - Go to Search File management. Refer to Fig 8-7. 2 - Select highlighted date and channels. -
Page 74: Remote System Configuration
Fig 8-8 Remote Backup Interface 1 - Select channels, set the start and end time and then click “Search” button to display the file information in the file list box. 2 - Select backup files and click “Browse” button to set the path. Then click “Backup” button to start backup. The backup files will be saved on user’s PC. 8.6 Remote System Configuration You can do remote setup of the device which includes functions like basic configuration, live configuration, record configuration, schedule configuration, alarm configuration, network configuration and user configuration. You should select an option from the menu list on the left and then set the relative parameters. Only one user can do configuration setup at a given point of time. Click Config tab to go to the below interface as Fig 8-9. Fig 8-9 Remote System Configuration The sub menu list and the options in every menu are similar to that of the NVR. Please refer to Main Menu Setup Guide for more details. 8.7 Tools Click on tool’s tab to access the disk management tool. You can view the status of the HDD, change/view the read/write properties and can also format the HDD remotely. 8.8 Remote Information The Info tab provides a web based interface to access the general information pertaining to the NVR’s settings. It includes five submenus: System, Event, Log, Network and Online users. The sub menu list and the options in every menu are similar to that of the NVR. Please refer to system information for more details. Fig 8-10 Remote Information Search ote: There may be slight differences with respect to functions of remote surveillance between through IE and through Apple PC. Here we only take IE remote access for example. -
Page 75: Appendix A Faq
Appendix A FAQ Why can’t the NVR turn on even after connecting to the power? a. The power adapter could have gone bad. Please change a new power adapter. b. The power from the adapter may be not enough for operating the NVR. Please use the power adaptor supplied along with the NVR. c. It could be a hardware problem. There is no menu displayed and only has live image display, why? Check whether the monitor is connected to the main video out. The monitor might be connected to VGA /HDMI port whereas the NVR may be set for output through BNC or vice versa. Long press ESC key to toggle the resolution of the output. The NVR LED turns on, however there is no output. - Page 76 Fig. 8-1 Fig. 8-2 Q9: NVR displays “please wait…”all the time. Why and how can I do? a. HDD power cable and data cable may not be well connected. Please check the connections for HDD. b. It is also possible that the NVR was forced to stop because HDD has a bad sector and it may have caused the system to halt. Check with a good known HDD or try formatting the existing HDD. Q10: How to input password and numbers in the interface? Click the password or the input box to pop up a small keyboard. Please select characters to be input (the initial password is 123456), or you can use the digital keys on the front panel, or the digital keys on the remote controller. Q11: A hard disk is being identified as a new device however it was being used with another NVR of same model. Should it be formatted prior to use? It is possible to migrate an HDD from one NVR to another provided that the NVRs are of the same model and that the HDD being migrated would be used as...
-
Page 77: Appendix B Calculate Recording Capacity
Appendix B Calculate Recording Capacity You can calculate the size of hard disk according to the storage time and NVR recording settings. The formula is as follows in full frame rate condition. Used space per hour (MB/h) = Bitrate(kbps) ÷ 8 × 3600 ÷ 1024. The below are the details at different settings. Resolution Frame Rate Bit Rate (kbps) Used Space(MB/h) 2700 2025... -
Page 78: 8-Ch Specifications
Seagate Barracuda 80G/160G/250G/320G /1.5T/2TB/3TB Seagate SV35.3 Seagate Pipeline HD.2 500G Maxtor Diamondmax 160G HITACHI Deskstar 80G/160G Western Digital 160G/250G/320G /1.5T/2TB/3TB Samsung HD161HJ 160G Specification 46241.F08 Model 46241.F08 System Compression H.264 Cortex A9 Dual Core Embedded Linux Video Output VGA*1:1080P(1920*1080) HDMI*1:1080P(1920*1080) Resolution 3 MP / 1080P / 960P / 720P... -
Page 79: 16-Ch Specifications
Specification 46241.F16 Model 46241.F16 Compression H.264 Cortex A9 Dual Core System Embedded Linux Output VGA*1:1080P(1920*1080) HDMI*1:1080P(1920*1080) Video Resolution 3 MP / 1080P / 960P / 720P Frame rate 16CH@400fps1080P FULL HD IP input Input RCA*1 Audio Output RCA*1 Resolution 3 MP: 2048x1536, 1080P: 1920x1080, 960P: 1280x960, 720P:704x576 Frame rate (fps) 400 fps (PAL) - Page 80 Vimar SpA: Viale Vicenza, 14 36063 Marostica VI - Italy Tel. +39 0424 488 600 - Fax (Italia) 0424 488 188 49400746A0 00 14 12 Fax (Export) 0424 488 709 VIMAR - Marostica - Italy www.vimar.com...
