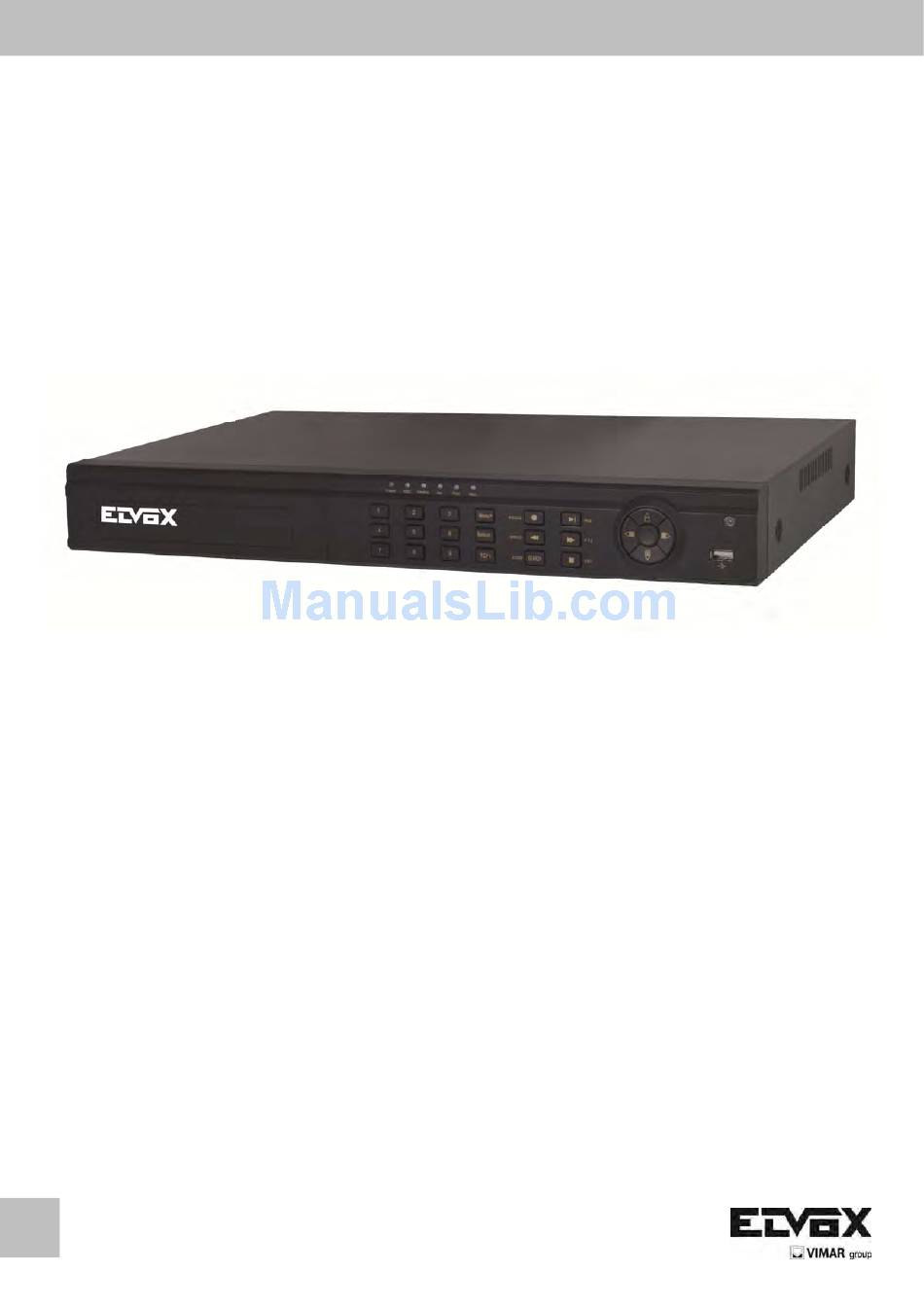

- Page 1 Manuale per il collegamento e l’uso Installation and operation manual 46840.D16 DVR D1 16 canali con Hard Disk da 500GB D1 16 channel DVR with 500GB Hard Drive TVCC CCTV...
-
Page 2: Installazione Del Disco Rigido
TVCC 1. Installazione del disco rigido Avviso: 1. Questa serie supporta due dischi rigidi SATA. Utilizzare il disco rigido raccomandato dal produttore in modo particolare per la sicurezza. 2. Scollegare l'alimentazione prima di collegarsi ad altri dispositivi. Non staccare o inserire il cavo quando l'apparecchio è acceso Passaggio 1: Svitare e aprire il coperchio superiore per collegare i cavi di alimentazione e dati. -
Page 3: Avvio E Spegnimento
TVCC Istruzioni per il pannello posteriore per i DVR a 16 canali Messa a terra Collegamento di un mouse USB o di dispositivi USB esterni Collegamento allo speed dome o alla tastiera Alimentazione elettrica Uscita relé a 1 canale. Collegamento a un allarme esterno Ingresso audio a 4 canali Collegamento al sensore esterno 1-16 Canali ingresso video da 1 a 16... - Page 4 TVCC Fare clic sulla casella con il nome del dispositivo, apparirà una tastiera come di seguito rappresentata: Supporta l'inserimento di numeri, lettere dell'alfabeto e simboli. Fare clic sul pulsante Shift per inserire lettere maiuscole e simboli; fare di nuovo clic sul pulsante Shift per ritornare. Fare clic sul pulsante ‘Avanti’...
- Page 5 TVCC 5. Login Dopo essere usciti dall'impostazione Assistente, si può fare il login sul DVR. Avviso: Questo DVR può visualizzare le opzioni su monitor VGA o BNC in un dato momento nel tempo, se c'è una visualizzazione di un'immagine live senza opzioni di menu, verificare se c'è una visualizzazione su un altro dispositivo/monitor, oppure tenere premuto il tasto Stop/ESC e attendere finché...
- Page 6 TVCC Registrazione manuale L'utente può premere il pulsante REC sul panello anteriore dopo aver terminato l'impostazione del sistema. Fare clic di nuovo su questo pulsante per interrompere la registrazione. Oppure premere il pulsante REC sul telecomando. Premerlo nuovamente per interrompere la registrazione. O fare clic con il mouse sul pulsante REC della barra degli strumenti.
- Page 7 TVCC Passaggio 3: Abilitare l'allarme movimento (specificare il canale) e fare clic su ‘Applica’ per salvare le impostazioni. Passaggio 4: Fare clic sul pulsante ‘Impostazione’ sottostante l'Area per impostare l'area di sensibilità e rilevamento. Fare clic con il tasto sinistro sulla griglia quindi trascinare per eliminare l'area. Trascinare nuovamente per aggiungere area. È possibile trascinare la barra di scorrimento per impostare il valore della sensibilità...
-
Page 8: Riproduzione Live
TVCC 8. Riproduzione Questa unità supporta quattro tipi di riproduzione. Riproduzione live Fare clic sul pulsante Riproduzione sulla barra del menu principale per riprodurre la registrazione. L'utente può effettivamente interagire facendo clic sui pulsanti sullo schermo. Play/pause Modalità E-zoom Clip Sposta schermo FF/rewind... - Page 9 TVCC Riproduzione per ricerca immagine Passaggio 1: Accedere a Menu Cerca scheda Immagine. Passaggio 2: Selezionare i dati e i canali sul lato destro. Passaggio 3: Premere il pulsante “Cerca” per ricercare un'immagine registrata. Passaggio 4: Una volta identificata l'immagine di un allarme, l'utente può fare doppio clic sull'immagine per riprodurre la registrazione.
-
Page 10: Sorveglianza Da Remoto
TVCC 10. Sorveglianza da remoto Al fine di poter vedere il DVR in rete, deve essere connesso a una LAN/WAN o Internet. L'impostazione di rete deve essere eseguita conformemente. 10.1 Accesso al DVR da LAN • Accedere a Menu Impostazione Impostazione di rete come indicato di seguito: •... -
Page 11: Install Hard Drive
CCTV 1. Install Hard Drive Notice: 1. This series supports two SATA hard drives. Please use the hard drive the manufacturers recommend specially for security and safe field. 2. Please disconnect the power before being connected to other devices. Don't hot plug in/out Step 1: Unscrew and Open the top cover to connect the power and data cables. -
Page 12: Startup And Shutdown
CCTV Rear Panel Instruction for 16-CH Grounding Connect USB mouse or connect external USB devices Connect to speed dome or keyboard Power supply 1-ch relay output. Connect to external alarm 4 CH Audio input Connect to external sensor 1-16 Video input channels from 1-16 Connect to high-definition display device Audio output, connect to the sound box VGA output, connect to monitor... - Page 13 CCTV Click Device name box to popup a keyboard as follows: It supports digits, alphabets and symbols as inputs. Click Shift button to input Capital letters and symbols; click Shift button again to return. Click ‘Next’ button to bring up a network setup window. The default HTTP port is 80.
-
Page 14: Main Menu Setup
CCTV 5. Login After you exit the wizard setup, you can login to the DVR. Notice: This DVR can only display options on either VGA monitor or BNC monitor at a given point of time, if there is live image display without menu options, please check if there is display on other device/monitor, or long press Stop/ESC key to wait for login dialog box to appear. - Page 15 CCTV Schedule Recording To Setup Schedule Recording: Step 1: Enter into Menu Setup Schedule tab. Refer to the following picture. Step 2: Click “ ” button to add a certain day schedule; click “ ” button to delete the selected schedule; Step 3: You can also double-click the grid to pop up a week schedule window.
- Page 16 CCTV Step 5: Enter into Menu Setup Alarm Motion Schedule tab to bring up schedule settings for motion alarm. The setup steps are similar to normal schedule setup. You can refer to 7.2 Schedule Recording for details. Note: The timelines of the two schedules must match, otherwise you cannot get the record in some time. 7.4 Sensor Based Recording To Setup sensor Based Recording: Step 1: Enter into Menu Setup Schedule Sensor tab.
-
Page 17: Playback By Time Search
CCTV 8.2 Playback by Time Search Step 1: Enter into Menu Search Time Search tab. Step 2: Select date and channels on the right hand side and press “Search” button. A date with highlighted borderline indicates presence of data. Step 3: Set the start time by clicking a particular grid or by entering the specific value in the start time field. Step 4: Select the channel display mode and click button to play record. -
Page 18: Remote Surveillance
CCTV Playback by Image Search Step 1: Enter into Menu Search Image tab. Step 2: Select data and channels on the right hand side. Step 3: Press “Search” button to search for a recorded image. Step 4: Once an alarm image has been identified, the user can double click the image to play the recording. You can lock the image by clicking “Lock”... - Page 19 CCTV • Input IP address, Subnet, Gateway. If using DHCP, please enable DHCP in both the DVR and the router. Enter into Menu Information Network, and user can check the network settings of the DVR. • Enter into Record Setup to set network video parameters like resolution, frame rate etc. •...
