La confi guration de reprise sans conduit a été conçue pour les applications où il est impossible d'installer un conduit
d'aération. Lorsque transformée, la hotte fonctionne comme une hotte de reprise d'air plutôt que comme un système
d'évacuation d'air. Les vapeurs et fumées de cuisson sont aspirées et fi ltrées par un ensemble optionnel de fi ltres à
charbon. L'air est ensuite purifi é et redirigé à l'intérieur de la maison.
Nous recommandons de TOUJOURS évacuer l'air à l'extérieur de la maison en utilisant le conduit en place ou, s'il y
a possibilité, en installant un nouveau conduit. La hotte est plus effi cace lorsqu'utilisée comme système d'évacuation
d'air. Vous ne devriez recourir à la confi guration de reprise d'air que lorsqu'il est impossible d'installer un conduit
d'aération.
Lorsque la confi guration de reprise d'air est choisie, un ensemble de fi ltres à charbon doit être installé sur l'ensemble
de fi ltres à tamis standards. Commandez-les en vous référant au numéro de pièce ci-dessous. Les fi ltres à tamis
standards sont conçus pour capturer les résidus de cuisson et les fi ltres à charbon optionnels aident à la purifi cation
des vapeurs et fumées de la cuisson lors de la reprise d'air.
ENSEMBLE DE REPRISE D'AIR (REQUIS SI AUCUN CONDUIT N'EST UTILISÉ)
L'ensemble comprend des fi ltres à charbon et un défl ecteur d'air.
Modèle de hotte Numéro de pièce
ZSA
1. Procurez-vous l'ensemble de reprise d'air en utilisant le numéro de
pièce ci-dessus

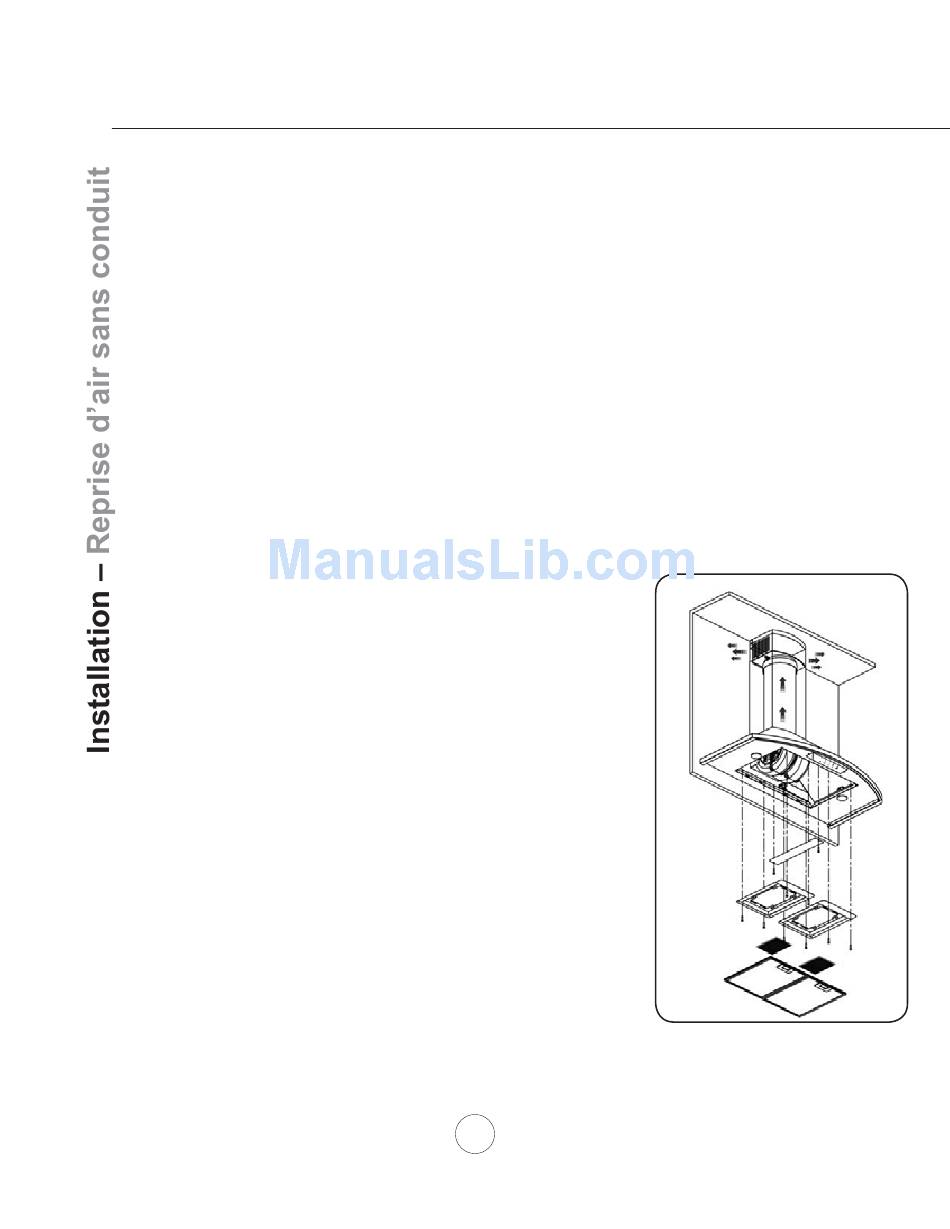

2. Fixez le défl ecteur au mur, sous le support mural de recouvrement de
conduit (FIG. B). Installez le conduit de 6" à la partie supérieure de la
hotte et fi xez-le à la plaque du défl ecteur d'air.
3. Retirez les fi ltres à tamis métalliques de la hotte. Fixez les supports à
fi ltres à charbon au boîtier de la hotte derrière chaque fi ltre à tamis à
l'aide des vis fournies dans l'ensemble de reprise d'air. Fixez les fi ltres à
charbon sur le support de fi ltres à charbon situé à l'intérieur de la hotte
(FIG. B).
4. Réinstallez les fi ltres à tamis.
5. Les fi ltres à charbon doivent être remplacés après 120 heures
d'utilisation (ou approximativement tous les 3-4 mois à raison de 1-2
heures d'utilisation quotidienne).
Filtres à charbon de remplacement
Modèle de hotte Numéro de pièce Quantité à commander
ZSA Z0F-C002
NE NETTOYEZ PAS LES FILTRES À CHARBON. Vous pourriez avoir à
changer les fi ltres à charbon plus souvent selon vos habitudes culinaires.
Filtres et supports par paquet
ZRC-00SV
2
10
www.zephyronline.com
2
FIG.B
