5

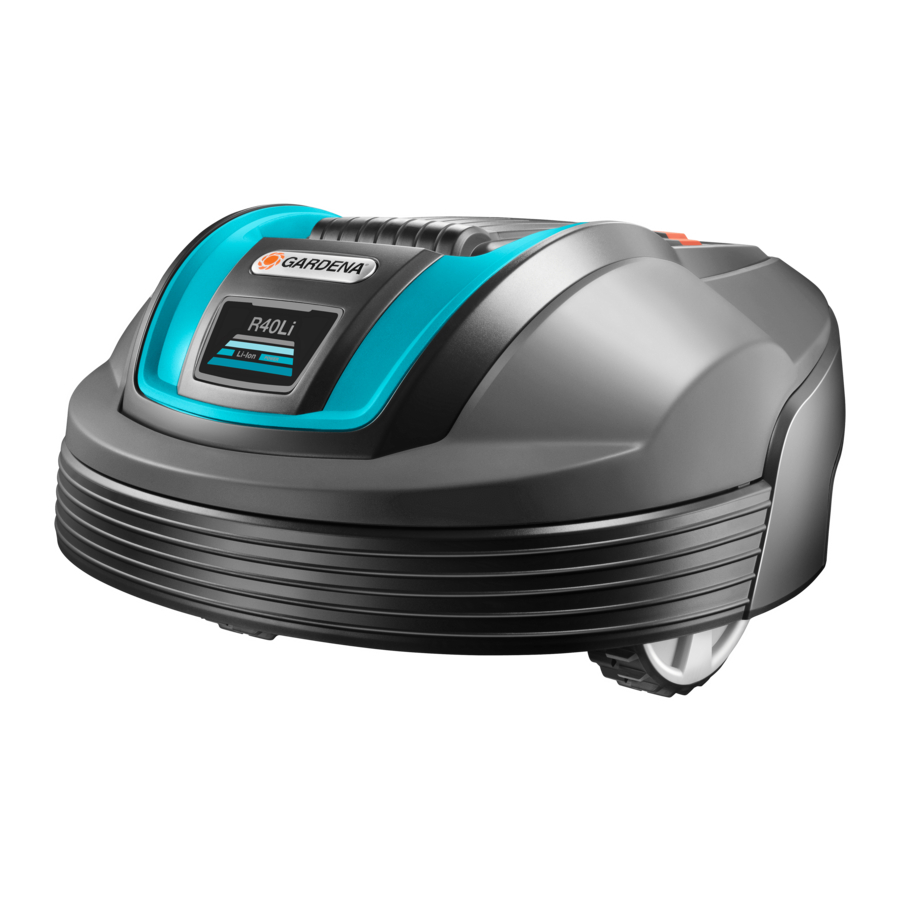

Starting and stopping GARDE NA R40Li
See chapters 4.3 and 4.4 in the Operator's manual.
STARTING
1. Open the cover by pressing the STOP button.
STOP button.
STOP
2. Set the main switch to position 1. When you do this for the
first time, a start up sequence starts where you select a four
digit PIN code among other things.
3. Press the START button.
START button.
START
4. Close the cover.
STOPPING
Press the STOP button.
STOP button.
STOP
6
Adjust the mower to suit your garden
See chapters 6.3 and 6.5 in the Operator's Manual
Here you will find some tips on important settings for your GARDENA R40Li.
All settings for your GARDENA R40Li are made via the menu functions.
ADJUST THE MOWER TO SUIT THE SIZE OF YOUR LAWN
The mowing results depend on mowing time. Adjust the
mowing time to suit your garden using the Timer function.
Timer function.
Timer
If the mower cuts too often, the lawn will appear trampled
down.
If the mower cuts too seldom, the lawn will not be properly
mown.
TEST RUN THE MOWER THROUGH NARROW PASSAGES
Narrow passages in the garden make it difficult for the
mower to find the charging station. Use the Calibrate guide
function to test that the mower can travel through the
narrowest passage.
1. Place the mower in the charging station
2. Select Calibrate guide (Settings - Calibrate Guide) in the
Settings - Calibrate Guide
Settings - Calibrate Guide) in the
mower's menu and press OK. Then press the Start button
and close the cover.
3. Check that the mower follows the guide wire through the
passage.
a. If the mower travels through the passage, the test is
complete.
b. If the mower does not travel through the passage:
Check that the guide wire has been laid according to the
instructions in chapter 3.6 in the Operator's Manual.
The right to make changes without prior notice is reserved.
Copyright © 2012 GARDENA Manufacturing GmbH. All rights reserved.
www.gardena.com/int
115 42 62-26
1
2
3
4
5
GARDENA
Start
1
2
3
4
5
6
3
7
8
9
0
TIMER
You decide what times during the day and days of the week the
mower is to work. The GARDENA R40Li cuts around 30 m²
per hour and day. For example; If your garden consists of
300 m² of grass, the mower should work on average 10 hours
per day.
3
1
Quick Guide GARDENA Robotic lawn mower R40Li
