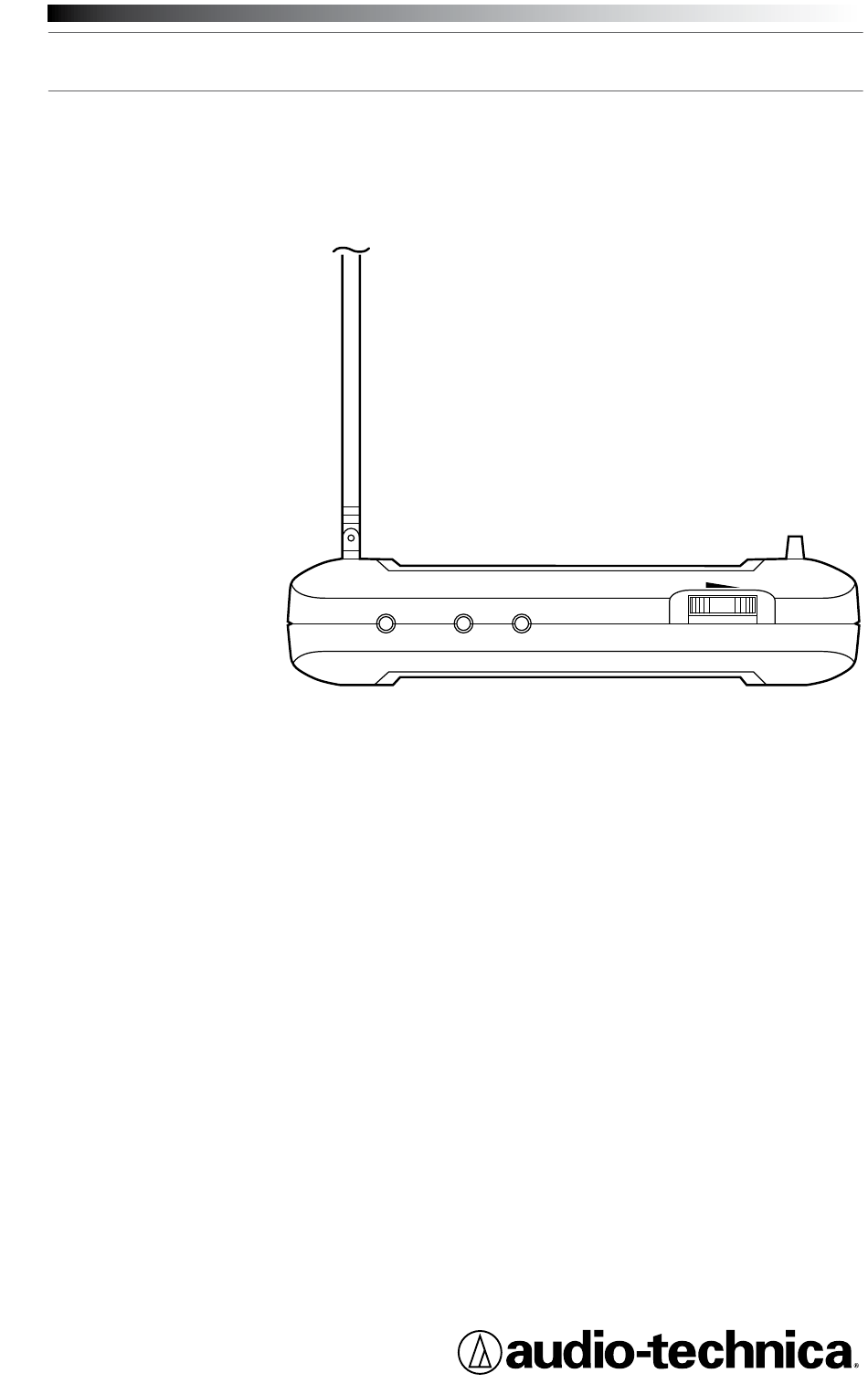

ATR 7000 Series
VHF Wireless System
Installation and Operation
Système sans fil VHF
Installation et utilisation
Sistema inalámbrico VHF
Instalación y funcionamiento
VOLUME
ON
OFF
POWER
RF
PEAK
ATR7100G
Guitar System
Système à guitare
Sistema para guitarra
ATR7100H
Headworn Microphone System
Système de microphone serre-tête
Sistema de micrófono tipo diadema
ATR7100L
Lavalier Microphone System
Système de micro-cravate
Sistema de micrófono lavalier
ATR7200
Handheld Microphone System
Système de microphone à main
Sistema de micrófono de mano
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Audio Technica ATR100G
Summary of Contents for Audio Technica ATR100G
- Page 1 ATR 7000 Series VHF Wireless System Installation and Operation Système sans fil VHF Installation et utilisation Sistema inalámbrico VHF Instalación y funcionamiento VOLUME POWER PEAK ATR7100G Guitar System Système à guitare Sistema para guitarra ATR7100H Headworn Microphone System Système de microphone serre-tête Sistema de micrófono tipo diadema ATR7100L Lavalier Microphone System...
- Page 2 english ATR7000 Series VHF Wireless Systems WARNINGS This device complies with part 15 of the FCC Rules. Operation is subject to the condition that this device does not cause harmful interference. A copy of the declaration of conformity can be found on the internet at www.audio-technica.com.
-
Page 3: Receiver Installation
english ATR7000 Series VHF Wireless Systems Installation and Operation • Power, RF , and AF Peak indicators • Volume control, ¼" output jack and space-saving power supply • Rugged unidirectional dynamic element on handheld microphone/transmitter • Easily accessible On/Standby/Off switch on transmitters •... -
Page 4: Receiver Controls And Functions
english ATR7000 Series VHF Wireless Systems Installation and Operation Receiver Controls and Functions VOLUME VOLUME POWER PEAK POWER PEAK Figure A — Front Panel Controls and Functions 1. POWER INDICATOR: Lights when power is supplied to the receiver. 2. RF INDICATOR: Lights to show presence of transmitter signal. 3. - Page 5 english ATR7000 Series VHF Wireless Systems Installation and Operation Input Connector Volume Control Power Switch Battery Indicator LED Battery Compartment Figure D — Body-Pack Transmitter Body-Pack Transmitter Battery Installation 1. Slide off the battery cover as shown in Figure D. 2.
-
Page 6: System Operation
english ATR7000 Series VHF Wireless Systems Installation and Operation System Operation Turn down the receiver volume control and the mixer/amplifier level before starting up the wireless system. Do not switch on the transmitter yet. Receiver on... Plug the power supply into an AC power source. Turn on the rotary On/Off/Volume control. The red power indicator on the front panel will light. - Page 7 english ATR7000 Series VHF Wireless Systems Installation and Operation RF Interference Please note that wireless frequencies are shared with other radio services. According to Federal Communications Commission regulations, “Wireless microphone operations are unprotected from interference from other licensed operations within the band. If any interference is received by any Government or non-Government operation, the wireless microphone must cease operation...
-
Page 8: Specifications
english ATR7000 Series VHF Wireless Systems Installation and Operation Specifications OveRALL SySTem Operating Frequency VHF highband, 169 MHz to 172 MHz Modulation Mode Maximum Deviation ±10 kHz Dynamic Range ≥90 dB (A-weighted), typical Total Harmonic Distortion <1% (at 1 kHz, ±10 kHz deviation) Operating Range 200' (60 m) typical Open range environment with no interfering signals... -
Page 9: Installation Et Utilisation
français Système VHF sans fil ATR de la série 7000 Installation et utilisation AVERTISSEMENTS Cet appareil est conforme à la Section 15 des réglementations de la FCC. Son utilisation n’est permise qu’à la condition de ne pas créer de brouillage préjudiciable. Vous trouverez une copie de la déclaration de conformité... -
Page 10: Installation Du Récepteur
français Système VHF sans fil ATR de la série 7000 Installation et utilisation • Commande de volume sonore, prise de sortie jack de 6, 3 mm (¼”) et module d’alimentation compact • Microphone/émetteur à main : muni d’une capsule dynamique unidirectionnelle de construction robuste •... - Page 11 français Système VHF sans fil ATR de la série 7000 Installation et utilisation Commandes et fonctions du récepteur VOLUME POWER PEAK VOLUME POWER PEAK Figure A - Commandes et fonctions du panneau avant 1. VOYANT D’ALIMENTATION : s’allume lorsque le récepteur est alimenté. 2.
- Page 12 français Système VHF sans fil ATR de la série 7000 Installation et utilisation Connecteur d’entrée Contrôle du volume Interrupteur marche/ arrêt Voyant d’indication de la pile Logement des piles Figure D — Émetteur Body-Pack Installation des piles dans l’émetteur Body-Pack 1. Faites coulisser le couvercle du logement des piles, comme indiqué à la Figure D. 2.
-
Page 13: Fonctionnement Du Système
français Système VHF sans fil ATR de la série 7000 Installation et utilisation Fonctionnement du système Baissez le contrôle du volume du récepteur et le niveau du mélangeur/amplificateur avant de démarrer le système sans fil. N’allumez pas tout de suite l’émetteur. Mise sous tension du récepteur Branchez l’alimentation à... - Page 14 français Système VHF sans fil ATR de la série 7000 Installation et utilisation Brouillage RF Veuillez noter que les fréquences des communications sans fil sont partagées avec d’autres services radio. Selon les réglementations de la Commission fédérale américaine pour les communications (FCC), « le fonctionnement de microphones sans fil n’est pas protégé...
-
Page 15: Caractéristiques Techniques
français Système VHF sans fil ATR de la série 7000 Installation et utilisation Caractéristiques techniques enSemBLe Du SySTème Fréquence de fonctionnement Bande de fréquence VHF , 169 MHz à 172 MHz Mode de modulation Déviation maximale ± 10 kHz Dynamique > 90 dB (pondéré en A), typique Distorsion harmonique totale <... -
Page 16: Instalación Y Funcionamiento
español Sistemas inalámbricos VHF de la serie ATR7000 ADVERTENCIA Este dispositivo cumple con el Apartado 15 de las normativas de la FCC (Comisión Federal de Comunicaciones). Su funcionamiento está sujeto a que el dispositivo no provoque ninguna interferencia perjudicial. Encontrará una copia de la declaración de conformidad en www.audio-technica.com. Este dispositivo cumple con la norma R.S.S. -
Page 17: Instalación Del Receptor
español Sistemas inalámbricos VHF de la serie ATR7000 • Control de volumen, conector de salida de ¼” y fuente de alimentación pequeña • Robusto elemento dinámico unidireccional en el micrófono/transmisor de mano • Interruptor de encendido/en espera/apagado de fácil acceso en los transmisores •... - Page 18 español Sistemas inalámbricos VHF de la serie ATR7000 Controles y funciones del receptor VOLUME POWER PEAK VOLUME POWER PEAK Figura A: controles y funciones del panel frontal 1. INDICADOR DE ALIMENTACIÓN: se enciende cuando se suministra alimentación al receptor. 2. INDICADOR DE RF: se enciende para indicar la presencia de señal en el transmisor. 3.
- Page 19 español Sistemas inalámbricos VHF de la serie ATR7000 instalación incorrecta de la pila; no la fuerce al meterla. Las pilas introducidas al revés pueden provocar daños en el transmisor. Conector de entrada Control del volumen Interruptor de alimentación Indicador luminoso de la pila Compartimento de la pila Figura D: transmisor de petaca Instalación de la pila en transmisor de petaca...
-
Page 20: Funcionamiento Del Sistema
español Sistemas inalámbricos VHF de la serie ATR7000 Funcionamiento del sistema Baje el control de volumen del receptor y del mezclador/amplificador antes de iniciar el sistema inalámbrico. No encienda el transmisor todavía. Encendido del receptor... Enchufe el cable de alimentación en una toma de alimentación de CA. Encienda el control giratorio de volumen encendido/apagado. - Page 21 español Sistemas inalámbricos VHF de la serie ATR7000 posterior. La etiqueta de mano está situada dentro de la parte posterior del compartimento de la pila. La frecuencia de cada sistema aparece en la caja exterior. Anótelas en el espacio que se proporciona a continuación por si necesita consultarlas en el futuro.
-
Page 22: Especificaciones
español Sistemas inalámbricos VHF de la serie ATR7000 Especificaciones GLOBALeS DeL SISTemA Frecuencia operativa Banda alta VHF , de 169 a 172 MHz Modo de modulación Desviación máxima ±10 kHz Rango dinámico ≥90 dB (Ponderación A), típica Distorsión armónica total <1% (a 1 kHz, desviación de ±10 kHz) Radio de acción 60 m (200') típico... - Page 24 ATR7000 Series VHF Wireless Systems Installation and Operation Audio-Technica U.S., Inc., 1221 Commerce Drive, Stow, Ohio 44224 (330) 686-2600 www.audio-technica.com ©2013 Audio-Technica U.S., Inc. Printed in China Imprimé en Chine Impreso en China P52474 P#232415260...
