Summary of Contents for Little Doctor LD-207U

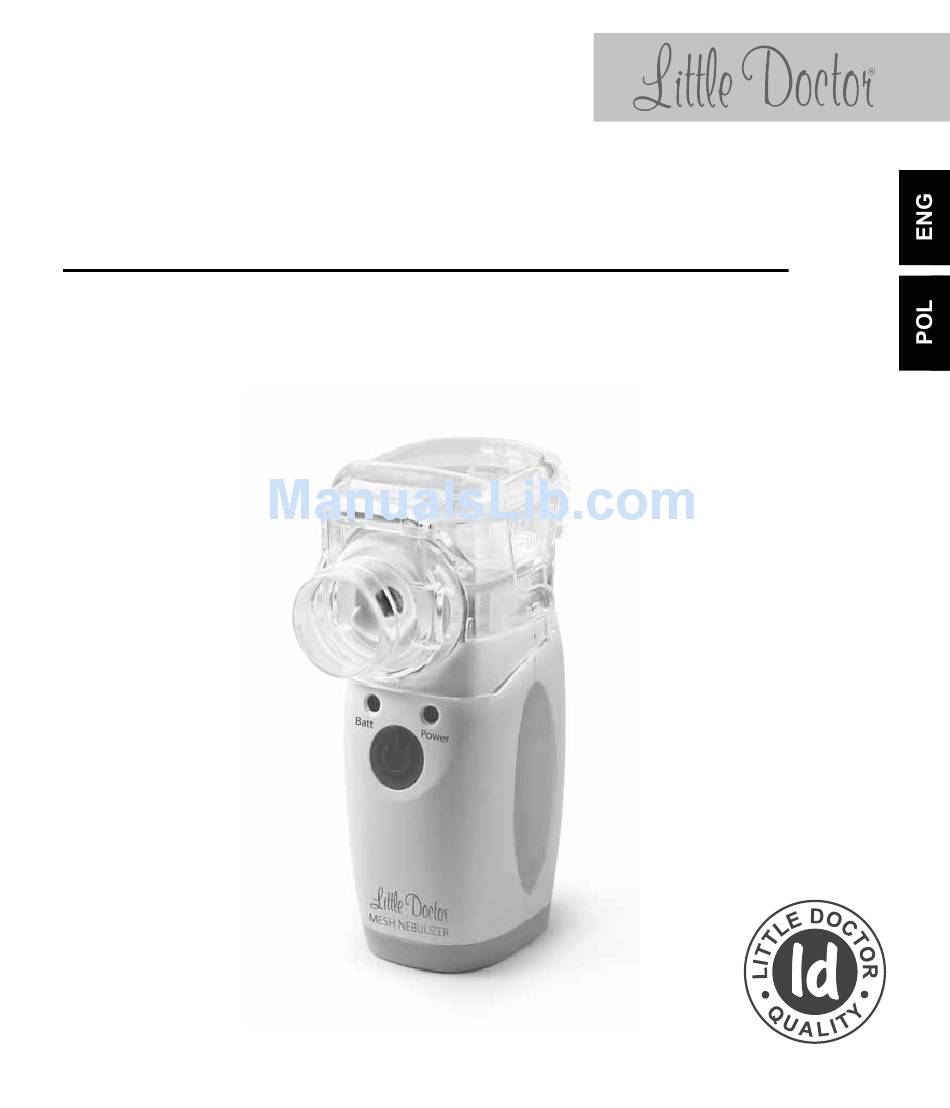

- Page 1 LD-207U Ultrasonic Nebulizer LD Instruction Manual Inhalator ultradźwiękowy LD Instrukcja obsługi...
-
Page 2: Table Of Contents
Accessories for nebulizer LD-207U ........ -
Page 3: New Technology For Producing Aerosol
NEW TECHNOLOGY FOR PRODUCING AEROSOL LD-207U is a nebulizer, which utilizes the latest MESH – technology of obtaining aerosol: using the mesh membrane and low-frequency ultrasonic generator. In comparison with usual ultrasonic nebulizers, use of MESH-technology provides several advantages: • Compact size of the device;... -
Page 4: Parts List
PARTS LIST Batt Power... - Page 5 № POSITION NAME DESCRIPTION ON THE SCHEME Inhalation Removable camera with a mesh membrane to form an aerosol chamber inhalation solution LD-N060. Expendable material. Compartment for Compartment for inhalation solution. medicine Compartment for Compartment for hot water. water Mesh membrane Transforms the inhalation solution into an aerosol.
-
Page 6: Precautionary Measures
• Do not place the device in water, drain, or in the shower. Do not use while bathing. • If the device does not work, see «Troubleshooting. Detection and correction». • Use only accessories that are designed for LD-207U and described in this manual. • Do not insert foreign objects into the holes in the device. -
Page 7: Use Of The Device
USE THE DEVICE WITH POWER SUPPLY Use a power supply (sold separately) with the following specifications: Output voltage : 3V ± 5% Current consumption : at least 500 mА Plug: Polarity : “minus” – the internal contact Outside diameter: : 3,5 ± 0,1 mm Inner diameter : 2,1 ±... - Page 8 3. Place the adapter on the mouthpiece inhalation chamber, while tabs on the inhalation chamber should fall into the holes on the adapter. 4. Place the mouthpiece (Figure 7) or mask (via an adapter for masks) (Figure 8). 5. To start the procedure of inhalation, touch the key POWER indicator will turn green.
-
Page 9: Care, Storage, Repair And Recycling
When inhalation solution remains slightly, tilt the device to yourself. It allows to use inhalation solution completely. Do not shake the nebulizer during use. It may cause automatic shutdown. At the end of inhalation, turn the unit off by touching the key the POWER indicator will turn off. -
Page 10: Complete Set
4. Manual – 1 pc. 5. Handbag – 1 pc. 6. Warranty Card – 1 pc. 7. Package – 1 pc. MAIN TECHNICAL CHARACTERISTICS Model LD-207U Type ultrasonic Power consumption, not more, Wt Productivity of aerosol, ml/min till 0,28 Range of aerosol particles, mkm <5 –... -
Page 11: Troubleshooting. Detection And Correction
The degree of electrical shock Product type B Conditions of operation of the device: Environment temperature, °C From 10 to 40 Humidity, % Rh Not more 85 Atmospheric pressure, kPa from 70 to 106 Storage and transport conditions of device: Environment temperature, °C From 10 to 40 Humidity, % Rh... -
Page 12: Certifi Cation And State Registration
Complaints and requests should be addressed to: Little Doctor Europe Sp. z o.o. 57G Zawila Street, 30-390, Krakow, Poland Service phone: +48 12 2684748, 2684749 Manufactured under control: Little Doctor International (S) Pte. Ltd., 35 Selegie Road # 09-02 Parkline Shopping Centre, Singapore 188307... -
Page 13: Accessories For Nebulizer Ld-207U
Manufacturer: Little Doctor Electronic (Nantong) Co. Ltd., No.8, Tongxing Road Economic & Technical Development Area, Nantong 226010, Jiangsu, PEOPLE'S REPUBLIC OF CHINA Distributor in Europe: Little Doctor Europe Sp. z o.o. 57G Zawila Street, 30-390, Kraków, Poland Sales Offi ce phone: +48 12 2684746, 12 2684747, fax: +48 12 268 47 53 E-mail: biuro@littledoctor.pl... - Page 14 Części do inhalatora LD-207U ........
-
Page 15: Nowa Technologia Wytwarzania Aerozolu
NOWA TECHNOLOGIA WYTWARZANIA AEROZOLU LD-207U – to inhalator, w którym została wykorzystana technologia wytwarzania aerozolu „Mesh Technology”: przy użyciu siatkowatej membrany i ultradźwiękowego generatora niskiej częstotliwości. W porównaniu do zwykłych ultradźwiękowych inhalatorów, wykorzystanie „Mesh Technology” daje wiele korzyści: • kompaktowy/niewielki rozmiar urządzenia;... -
Page 16: Podstawowe Części Urządzenia
PODSTAWOWE CZĘŚCI URZĄDZENIA Batt Power... - Page 17 NR NA NAZWA OPIS/PRZEZNACZENIE SCHEMACIE Komora Wymienna komora z siatkowatą membraną (LD-N060) do tworzenia inhalacyjna aerozolu z roztworu inhalacyjnego. Materiał eksploatacyjny. Przegroda dla Przegroda dla roztworu inhalacyjnego. lekarstwa Przegroda dla Przegroda dla gorącej wody. wody Siatkowata Przetwarza roztwór inhalacyjny w aerozol. membrana Elektrody Zapewniają...
-
Page 18: Środki Ostrożności
Nie należy używać podczas kąpieli. • Jeśli urządzenie nie działa, należy spojrzeć do rozdziału „Identyfi kacja i usuwanie usterek”. • Należy korzystać tylko ze sprzętu przeznaczonego dla LD-207U i opisanego w tej instrukcji. • Nie należy wkładać obcych przedmiotów do otworów w inhalatorze. -
Page 19: Sposób Użytkowania
poziom naładowania elementów zasilania jest zbyt niski. Inhalator przestaje działać. Należy wymienić elementy zasilania na nowe. • nie należy zostawiać zużytych baterii w środku urządzenia. • do zasilania urządzenia zaleca się stosowanie alkalicznych baterii typu AA (LR6) lub elementów do wielokrotnego ładowania typu Ni-MH. •... - Page 20 2. Otworzyć przykrywkę komory inhalacyjnej, podnosząc zasuwkę (rys.5). Wlać roztwór inhalacyjny do przeznaczonego na niego pojemnika (rys. 6). Maksymalna objętość pojemnika na roztwór inhalacyjny – 8 ml (do adnotacji MAX LEVEL), minimalna 0,5 ml. W celu podtrzymania właściwej temperatury roztworu, należy wypełnić gorącą...
- Page 21 Należy przyjąć wygodną pozycję i zacząć zabieg inhalacyjny. Oddech powinien być równy, należy oddychać powoli i głęboko, by aerozol przenikał głęboko do dróg oddechowych. Uwaga! W trakcie inhalacji nie należy zamykać otworu (rys. 9). Zmniejszy to efektywność działania urządzenia. W celu zatrzymania inhalacji, należy nacisnąć przycisk by odłączyć...
-
Page 22: Pielęgnacja, Przechowywanie, Naprawa I Utylizacja
PIELĘGNACJA, PRZECHOWYWANIE, NAPRAWA I UTYLIZACJA 1. Po zakończeniu inhalacji dowolnym roztworem leczniczym, zaleca się przez 1-2 minuty rozpylać czystą wodę, w celu oczyszczenia siatkowatej membrany od pozostałości lekarstw. NIE WOLNO czyścić membrany jakimikolwiek przedmiotami (chusteczkami, ściereczkami, wacikami itp.). 2. Należy regularnie czyścić urządzenie i akcesoria. Akcesoria urządzenia rekomendowano przecierać... -
Page 23: Podstawowa Charakterystyka Techniczna
4. Instrukcja obsługi – 1 szt. 5. Torebka – 1 szt. 6. Karta gwarancyjna – 1 szt. 7. Opakowanie – 1 szt. PODSTAWOWA CHARAKTERYSTYKA TECHNICZNA Model LD-207U ultradźwiękowy Pobór mocy, nie więcej, V Wydajność aerozolu, ml/min do 0,28 Zakres cząstek aerozolu, μm <5 –... -
Page 24: Identyfi Kacja I Usuwanie Usterek
Warunki przechowywania i transportu urządzenia: Temperatura powietrza, °C оd -10 do 40 Wilgotność, % Rh nie więcej niż 95 Ciśnienie atmosferyczne, hPa оd 70 do 106 Masa urządzenia (bez opakowania), nie więcej niż, g Wymiary korpusu głównego i komory inhalacyjnej 65 x 45 х... - Page 25 Problem Przyczyna Zalecane działanie Czujnik POWER świeci Czujnik BATT świeci nieprzerwanie Należy zamienić elementy zasilania na się, ale nie dochodzi do - bardzo niski poziom naładowania nowe i ponownie włączyć zasilanie rozpylenia lekarstwa elementów zasilania Przerwanie siatkowatej membrany Należy zamienić komorę inhalacyjną na komory inhalacyjnej nową...
-
Page 26: Informacja O Certyfi Kacji I Rejestracji Państwowej
Zawiła 57G, 30-390, Kraków, Polska Serwis tel.: +48 12 2684748, 2684749. Wyprodukowano pod kontrolą: Little Doctor International (S) Pte. Ltd., 35 Selegie Road #09-02 Parkline Shopping Centre, Singapore 188307 Producent: Little Doctor Electronic (Nantong) Co. Ltd., No.8, Tongxing Road Economic & Technical... -
Page 27: Części Do Inhalatora Ld-207U
CZĘŚCI DO INHALATORA LD-207U* Maska inhalacyjna dla dorosłych LD-N041 Przeznaczona do stosowania z inhalatorem ultradźwiękowym • LD-250U, LD-265U, LD-207U Wyprodukowana z lateksu • Do użytku indywidualnego • Ilość w opakowaniu – 1 szt. • Maska inhalacyjna dziecięca LD-N042 Przeznaczona do stosowania z inhalatorem ultradźwiękowym •... - Page 28 No.8, Tongxing Road Economic & Technical Development Area, 226010 Nantong, Jiangsu, PEOPLE'S REPUBLIC OF CHINA Shanghai International Trading Corp.GmbH Eiffestrasse 80, 20537 Hamburg, Germany. Tel: 0049-40-2513175 ® Registered Trade Marks Little Doctor International (S) Pte. Ltd. © Little Doctor International (S) Pte. Ltd., 2012-2014 E502/1402/2...
