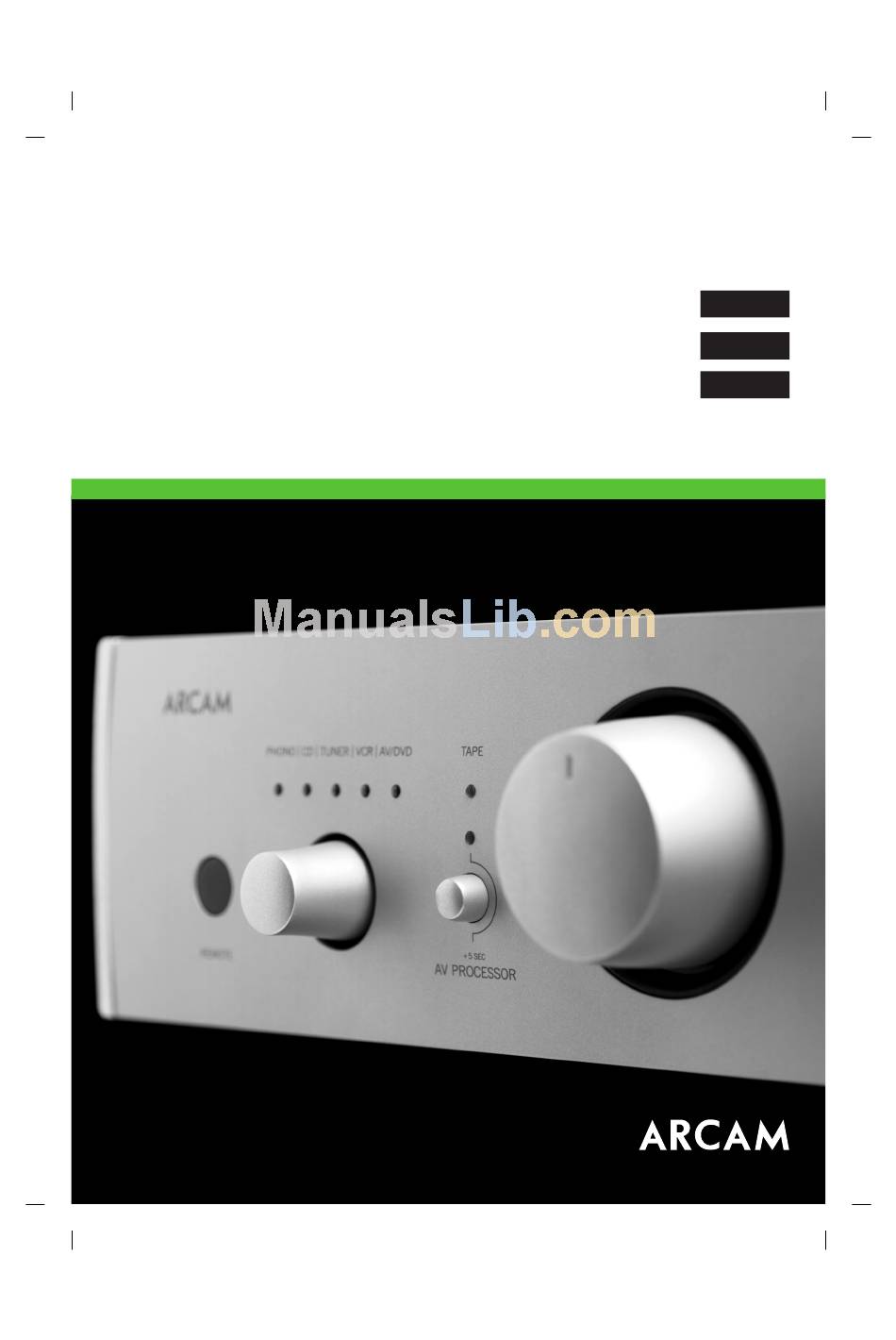

- Page 1 H A N D B O O K Arcam A65, A75 and P75 amplifi ers Amplifi cateurs Arcam A65, A75 et P75 Arcam-Verstärker A65, A75 und P75 E n gl i s h Fr a nç a i s D eu ts c h...
-
Page 2: Safety Guidelines
Only connect the appliance to a power supply of the type described in the operating instructions or as marked on the appliance. A65/A75/P75 10. Power-cord protection Power supply cords should be routed so that they are not likely to be walked on or pinched by items placed upon or against them, paying particular attention to cords and plugs, and the point where they exit from the appliance. -
Page 3: Table Of Contents
It may be that your amplifi er has been set up as part of your system installation by a qualifi ed Arcam dealer. In this case, you may wish to skip the sections of this handbook dealing with installation and setting up the unit. -
Page 4: Installation: A65 And A75
BFA loudspeaker terminals The terminal will accept spade terminals, bare wires or a BFA plug. BFA plugs are available from your Arcam dealer. To connect a bare wire or spade terminal unscrew the red (or black) part of the loudspeaker terminal fi rst. -
Page 5: Connecting To Other Equipment
) of your power amplifi er. If your power amplifi er PWR AMP IN is an Arcam P75, P85 or Alpha series you can use it in conjunction with the power amplifi ers in your integrated amplifi er to bi-amplify suitable loudspeakers. See the section ‘Bi-wiring and bi-amping loudspeakers’... -
Page 6: Using The Amplifi Ers
A/B comparison between the source signal and the recorded signal. Using a remote control The A65 and A75 offer remote control of the input selection, volume control and mute via the CR-389 remote handset supplied. It may also be possible to operate these functions with other remote control handsets that use the Philips RC-5 protocol. -
Page 7: Using The Remote Control
NOTE: Remember to install the two supplied AAA batteries before trying to use your remote control! Do not place anything in front of the IR receiver on the left of the A65 or A75, or the remote control may not work. TUNER... -
Page 8: Installation: P75
(i.e. are bi-wireable). The P75 can also be used with a pre-amplifi er such as the Arcam 9C or an AV processor or amplifi er with Loudspeaker connections Connect up following the instructions for installing the A65 and A75 integrated amplifi... -
Page 9: Bi-Wiring And Bi-Amping Loudspeakers
HF (High Frequency) and LF (Low Frequency). Two amplifi ers – one of these would be the A65 or A75 and the other an Arcam power amplifi er (e.g. P75). Loudspeaker cables – one pair of cables per loudspeaker or... -
Page 10: Technical Specifi Cations
Dimensions W x D x H Weight net Weight packed Supplied accessories E&OE Continual improvement policy Arcam has a policy of continual improvement for its products. This means that designs and specifi cations are subject to change without notice. A65/A75/P75 0.01% 0.01% ±15A... -
Page 11: Guarantee
Claims under guarantee This equipment should be packed in the original packing and returned to the dealer from whom it was purchased, or failing this, directly to the Arcam distributor in the country of residence. On-line registration You can register your Arcam product on line at: www.arcam.co.uk/reg... -
Page 12: Consignes De Sécurité
Brancher l’appareil uniquement à une source d’alimentation du type mentionné dans le manuel d’utilisation ou indiqué sur l’appareil lui-même. A65/A75/P75 10. Protection des câbles d’alimentation Veiller à ce que les câbles d’alimentation ne se trouvent pas dans un lieu de passage ou bloqués par d’autres objets. Cette règle s’applique plus particulièrement aux prises et câbles... -
Page 13: Utilisation De Ce Manuel
Utilisation de ce manuel Ce manuel a été rédigé pour vous fournir toutes les informations dont vous avez besoin pour installer, brancher, régler et utiliser les amplifi cateurs Arcam A65, A75 et P75. Il décrit également le boîtier de télécommande fourni avec l’appareil. -
Page 14: Installation : A65 Et A75
La borne peut recevoir des bornes à cosse ouverte, des fi ls nus ou une prise BFA. Vous pouvez vous procurer des prises BFA auprès de votre revendeur Arcam. Pour brancher un fi l nu ou une borne à cosse ouverte, commencez par dévisser la partie rouge (ou noire) de la borne du haut-parleur. -
Page 15: Branchement À D'autres Appareils
POWER AMP IN de votre amplifi cateur de puissance. Si votre amplifi cateur de puissance est un produit de la gamme Arcam P75, P85 ou Alpha, vous pouvez l’utiliser conjointement avec les amplifi cateurs de puissance de votre amplifi cateur intégré pour bi-amplifi... -
Page 16: Utilisation Des Amplifi Cateurs
Utilisation d’une télécommande Sur les modèles A65 et A75, il est possible de sélectionner l’entrée, de régler le volume et de couper le son à l’aide du boîtier de télécommande CR-389 fourni. Il est également possible d’utiliser ces fonctions à... -
Page 17: Utilisation De La Télécommande
La télécommande CR-389 permet d’accéder à toutes les fonctions proposées sur le panneau avant. Elle comporte également des fonctions qui permettent de contrôler les lecteurs de CD Arcam, ainsi que les tuners AM/FM et DAB. Commandes du tuner Il s’agit des commandes de base des tuners Arcam. -
Page 18: Branchement Des Haut-Parleurs
Installation : Amplifi cateur de puissance P75 L’amplifi cateur de puissance P75 peut s’utiliser conjointement avec les amplifi cateurs intégrés A65 et A75 (ou d’autres amplifi cateurs Arcam) pour bi-amplifi er les haut-parleurs dotés de deux paires de connexions d’entrée (qui peuvent donc être bi-câblés). -
Page 19: Bi-Câblage Et Bi-Amplifi Cation Des Haut-Parleurs
HF (High Frequency, haute fréquence) et LF (Low Frequency, basse fréquence). Deux amplifi cateurs – l’un doit être le A65 ou A75, et l’autre un amplifi cateur de puissance Arcam (le P75, par exemple). Câbles pour haut-parleurs – une paire de câbles par haut- parleur, ou un jeu de câbles doté... -
Page 20: Spécifi Cations Techniques
Dimensions l x P x H Poids net Poids _ Accessoires fournis E&OE Engagement d’amélioration continue Arcam s’engage à améliorer continuellement ses produits. Ceci signifi e que les dessins et spécifi cations peuvent faire l’objet de modifi cations sans préavis. A65/A75/P75 0.01% 0.01% ±15A... -
Page 21: Garantie
Garantie Garantie mondiale Cette garantie vous autorise à faire réparer gratuitement votre récepteur chez un distributeur Arcam agréé durant les deux premières années suivant l’achat, à condition que l’appareil ait à l’origine été acheté chez un revendeur ou un distributeur Arcam. -
Page 22: Sicherheitsrichtlinien
14. Seltsamer Geruch Sollten Sie einen ungewöhnlichen Geruch bemerken oder Rauch am Gerät entdecken, schalten Sie es aus und ziehen Sie den Netzstecker. Wenden Sie sich dann sofort an Ihren Arcam- Händler. 15. Wartung Sie sollten nicht versuchen, das Gerät selbst zu warten. Führen Sie nur die in diesem Handbuch beschriebenen Maßnahmen... -
Page 23: Hinweise Zum Handbuch
Hinweise zum Handbuch Dieses Handbuch enthält die Informationen, die Sie zum Installieren, Anschließen, Einrichten und Betreiben der Arcam- Verstärker A65, A75 und P75 benötigen. Außerdem wird die mitgelieferte Fernbedienung beschrieben. Der Verstärker kann u.U. von einem qualifi zierten Arcam-Händler als Teil Ihrer Systeminstallation eingestellt worden sein. In diesem Fall können Sie die Abschnitte zur Installation und... -
Page 24: Installation: A65 Und A75
BFA-Lautsprecheranschlüsse Sie können die Lautsprecher über offenen Kabelschuh, blanken Draht oder einen BFA-Stecker anschließen. BFA-Stecker erhalten Sie bei Ihrem Arcam-Händler. Um einen blanken Draht oder offenen Kabelschuh anzuschließen, lösen Sie zuerst den schwarzen bzw. roten Teil des Lautsprecheranschlusses. Führen Sie den Draht oder Kabelschuh ein, und schrauben Sie den Anschluss wieder fest. -
Page 25: Anschließen Anderer Geräte
Eingangsbuchsen ( POWER AMP IN Endstufe. Wenn Ihre Endstufe vom Typ P75, P85 oder Alpha von Arcam ist, können Sie sie in Verbindung mit den Endstufen in Ihrem Vollverstärker zum Bi-Amping-Betrieb geeigneter Lautsprecher verwenden. Einzelheiten hierzu fi nden Sie im Abschnitt „Bi-Wiring und Bi-Amping der Lautsprecher”. -
Page 26: Verstärkerbetrieb
Lautsprecherkabeln. Überprüfen Sie die Lautsprecher und Kabel auf Kurzschlüsse, bevor Sie sie wieder anschließen. Wenn die Anzeige ohne angeschlossene Lautsprecher weiter rot leuchtet, wenden Sie sich an Ihren Arcam-Fachhändler. Beachten Sie, dass die Netzstrom-Leuchtanzeige orange leuchtet, wenn der Verstärker mit der Fernbedienung stumm geschaltet wird. -
Page 27: Die Fernbedienung
HINWEIS: Vergessen Sie nicht, vor dem Einsatz der Fernbedienung die beiden mitgelieferten AAA-Batterien einzulegen! Stellen Sie keine Gegenstände vor den Infrarot- Empfänger auf der linken Seite des A65 oder A75, da sonst die Fernbedienung u.U. nicht funktioniert. TUNER MENU DISP... -
Page 28: Anschließen Der Lautsprecher
Installation: Endstufe P75 Die Endstufe P75 kann zusammen mit den Vollverstärkern A65 und A75 oder anderen Arcam-Verstärkern verwendet werden, um Lautsprecher mit zwei Eingangsverbindungen (Bi-wireable) im Bi-amping-Modus zu betreiben. Die P75 kann auch mit einem Vorverstärker wie dem Arcam 9C oder einem AV-Prozessor oder -Verstärker mit... -
Page 29: Bi-Wiring Und Bi-Amping Der Lautsprecher
Lautsprecher: mit jeweils vier Anschlüssen (wie beim Bi-Wiring), die mit HF (Hochfrequenz) und LF (Niederfrequenz) bezeichnet sind. Zwei Verstärker: den A65 oder A75 und eine Arcam-Endstufe (z.B. eine P75). Lautsprecherkabel: ein Paar Kabel für jeden Lautsprecher oder ein Kabelbündel mit den entsprechenden Anschlüssen, das Sie von Ihrem Fachhändler erhalten. -
Page 30: Technische Daten
Breite x Tiefe x Höhe Nettogewicht Gewicht inkl. Verpackung Mitgeliefertes Zubehör Alle Angaben ohne Gewähr Laufende Verbesserungen Arcam befolgt eine Politik der ständigen Produktverbesserung. Das Design und die technischen Daten können sich deshalb ohne weiteren Hinweis ändern. A65/A75/P75 40 W 50 W... -
Page 31: Garantie
Das Gerät sollte in der Originalverpackung an den Händler zurückgegeben werden, bei dem es erworben wurde. Ist dies nicht möglich, können Sie es auch direkt an den Arcam- Vertreter in Ihrem Land schicken. Der Versand sollte frei Haus durch ein etabliertes Transportunternehmen erfolgen. - Page 32 D’autres langues sont disponibles sur le site Web Arcam (www.arcam.co.uk). Andere Sprachen Überprüfen Sie die Arcam-Website (www.arcam.co.uk) auf weitere Sprachen. PEMBROKE AVENUE, WATERBEACH, CAMBRIDGE CB5 9PB, ENGLAND telephone +44 (0)1223 203203 fax +44 (0)1223 863384 email support@arcam.co.uk website www.arcam.co.uk Issue 1 SH090...
- Page 33 NOTE: The front inside page of this Handbook folds out, so you can see the front and back panel diagrams and refer to the relevant text within the Handbook at the same time. Circled numbers in the text, e.g. , refer to the pictures on the fold out page.
- Page 34 Front and back panels/Panneaux avant et arrière/ Frontsplatten und Rückseiten A65 & A75 Integrated amplifi ers/ Amplifi cateurs intégrés A65 et A75/ Vollverstärker A65 und P75 PHONO TUNER AV/DVD TAPE +5 SEC AV PROCESSOR bq br 230 V POWER INLET P75 Power amplifi...
