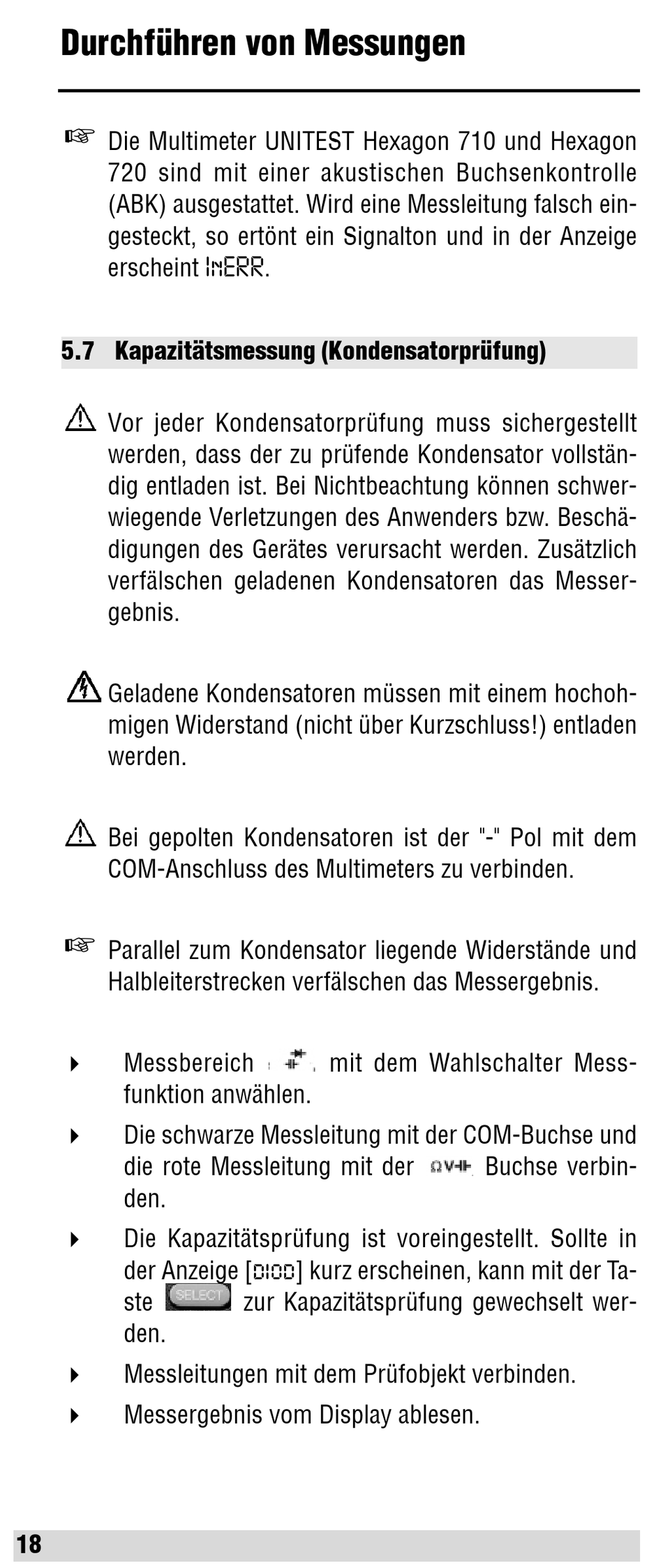

Kapazitätsmessung (Kondensatorprüfung) - Unitest Hexagon 710 Instruction Manual

Durchführen von Messungen
Die Multimeter UNITEST Hexagon 710 und Hexagon
720 sind mit einer akustischen Buchsenkontrolle
(ABK) ausgestattet. Wird eine Messleitung falsch ein-
gesteckt, so ertönt ein Signalton und in der Anzeige
erscheint InERR.
5.7 Kapazitätsmessung (Kondensatorprüfung)
Vor jeder Kondensatorprüfung muss sichergestellt
werden, dass der zu prüfende Kondensator vollstän-
dig entladen ist. Bei Nichtbeachtung können schwer-
wiegende Verletzungen des Anwenders bzw. Beschä-
digungen des Gerätes verursacht werden. Zusätzlich
verfälschen geladenen Kondensatoren das Messer-
gebnis.
Geladene Kondensatoren müssen mit einem hochoh-
migen Widerstand (nicht über Kurzschluss!) entladen
werden.
Bei gepolten Kondensatoren ist der "-" Pol mit dem
COM-Anschluss des Multimeters zu verbinden.
Parallel zum Kondensator liegende Widerstände und
Halbleiterstrecken verfälschen das Messergebnis.
"
Messbereich
funktion anwählen.
"
Die schwarze Messleitung mit der COM-Buchse und
die rote Messleitung mit der
den.
"
Die Kapazitätsprüfung ist voreingestellt. Sollte in
der Anzeige [diod] kurz erscheinen, kann mit der Ta-
ste
den.
"
Messleitungen mit dem Prüfobjekt verbinden.
"
Messergebnis vom Display ablesen.
18
mit dem Wahlschalter Mess-
zur Kapazitätsprüfung gewechselt wer-
Buchse verbin-
