Spannungsdämpfungsmaß Db - Unitest Hexagon 710 Instruction Manual

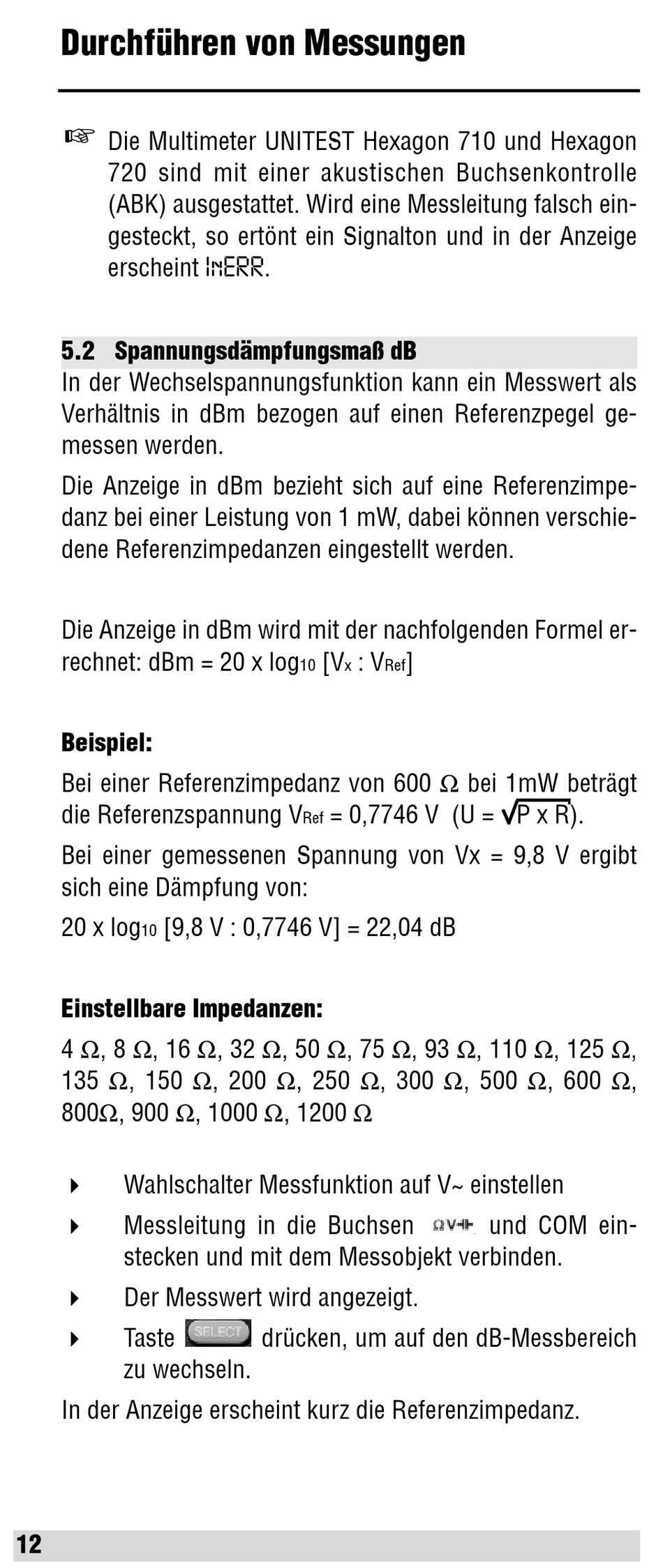

Durchführen von Messungen
Die Multimeter UNITEST Hexagon 710 und Hexagon
720 sind mit einer akustischen Buchsenkontrolle
(ABK) ausgestattet. Wird eine Messleitung falsch ein-
gesteckt, so ertönt ein Signalton und in der Anzeige
erscheint InERR.
5.2 Spannungsdämpfungsmaß dB
In der Wechselspannungsfunktion kann ein Messwert als
Verhältnis in dBm bezogen auf einen Referenzpegel ge-
messen werden.
Die Anzeige in dBm bezieht sich auf eine Referenzimpe-
danz bei einer Leistung von 1 mW, dabei können verschie-
dene Referenzimpedanzen eingestellt werden.
Die Anzeige in dBm wird mit der nachfolgenden Formel er-
rechnet: dBm = 20 x log
Beispiel:
Bei einer Referenzimpedanz von 600 Ω bei 1mW beträgt
die Referenzspannung V
Bei einer gemessenen Spannung von Vx = 9,8 V ergibt
sich eine Dämpfung von:
20 x log
Einstellbare Impedanzen:
4 Ω, 8 Ω, 16 Ω, 32 Ω, 50 Ω, 75 Ω, 93 Ω, 110 Ω, 125 Ω,
135 Ω, 150 Ω, 200 Ω, 250 Ω, 300 Ω, 500 Ω, 600 Ω,
800Ω, 900 Ω, 1000 Ω, 1200 Ω
"
Wahlschalter Messfunktion auf V~ einstellen
"
Messleitung in die Buchsen
stecken und mit dem Messobjekt verbinden.
"
Der Messwert wird angezeigt.
"
Taste
zu wechseln.
In der Anzeige erscheint kurz die Referenzimpedanz.
12
[9,8 V : 0,7746 V] = 22,04 dB
10
drücken, um auf den dB-Messbereich
[V : V ]
10 x Ref
= 0,7746 V (U = P x R).
Ref
und COM ein-
