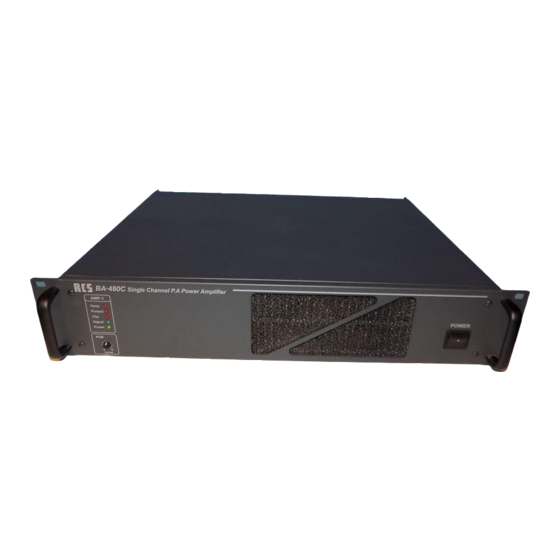

- Page 1 BA-120/240/480 C 1 CHANNEL PA-AMPLIFIER BA-120 C Temp Protect Clip Signal Power LEVEL BA-240 C Temp Protect Clip Signal Power LEVEL BA-480 C Temp Protect Clip Signal Power LEVEL - ENGLISH OPERATING INSTRUCTIONS / BEDIENUNGSANLEITUNG - DEUTSCH...
-
Page 2: Wichtige Sicherheitshinweise
• Connect only to 230 V and 24 V Emergency power (DC). Electromagnetic compatibility and low-voltage guidelines: RCS leaves all devices and products, which are subject to the CE guidelines by certified test laboratories test. By the fact it is guaranteed that you may sell our devices in Germany and in the European Union domestic market without additional checks. - Page 3 BA-120/240/480 C MOUNTING & COOLING MOUNTING MONTAGE Amplifier racking size for BA-series are designed for stan- Die Verstärker der BA-Serie sind mit seitlichen Befestigung- dard 19˝ rack mounting with additional left, right bracket. winkeln für den Einbau in 19˝ Gestelle geeignet. Achten sie Please pay close attention to the cooling requirements. aber darauf die Kühlungsöffnungen nicht zu verdecken.
- Page 4 FEATURES BA-120/240/480 C MAIN FEATURES HAUPTMERKMALE • These power amplifiers are equipped with a ball- • Diese Verstärker sind mit einem kugelgelagerten Lüfter bearingfan, which minimizes running noise and ensures versehen, um die Laufgeräusche auf ein Minimum zu maximum service life. reduzieren und die Lebensdauer auf ein Optimum zu erhöhen.
-
Page 5: Front Panel
BA-120/240/480 C FRONT PANEL B 3 4 FRONT PANEL FRONTANSICHT 1. POWER SWITCH 1. EIN- /AUSSCHALTER Power this switch "ON" will make the power and supply Nach Betätigen dieses Schalters ist das Gerät betriebs- the power. bereit. 2. TEMPERATURE (red LED) 2. TEMPERATUR (rote LED) If temperature of the heat-sink is more than 100°C, red Wenn die Temperatur des Kühlkörpers auf über 100°C color of LED indicator will be flashed. -
Page 6: Rear Panel
REAR PANEL BA-120/240/480 C REAR PANEL RÜCKANSICHT 1. SIGNAL INPUT 1. SIGNAL EINGANG The Signal input terminal is a balanced input, the input Dieser symmetrische Audio Eingang hat als Eingangs- level is +4dBu (1.23V) 30Kohm. Level +4dBu (1.23V) 30Kohm. Connect the terminal to signal input terminal of another Verbinden Sie den Eingangs-Anschluss mit dem eines amplifier, when you connect to amplifier. - Page 7 BA-120/240/480 C REAR PANEL 5. AC POWER INPUT 5. NETz KALTGERÄTESTECKER Please connect the power plug after main power sitch Bitte schließen Sie den Netzstrom erst an, wenn der „OFF“. „Power“-Schalter ausgeschaltet ist. When fuse is blown-up, please replace it after disconnect Wenn die Sicherung durchbrennt, ersetzen Sie diese nach- power cord.
-
Page 8: System Connections
SYSTEM CONNECTIONS BA-120/240/480 C SYSTEM CONNECTIONS / VERDRAHTUNGSBEISPIEL... -
Page 9: Specifications
BA-120/240/480 C SPECIFICATIONS TECHNICAL DATA / TECHNISCHE DATEN BA-120 C / 240 C / 480 C Input Sensitivity - impedance (PGM) / + 4dBu (1.235mV) 30kΩ Balanced Eingangsempfindlichkeit - Impedanz (PGM) Rated Output (RMS) / BA-120C : 120 W Ausgangsleistung (RMS) BA-240C : 240 W BA-480C : 480 W Output Impedance - ATT. Step / BA-120C : (83.3Ω) 100V... -
Page 10: Block Diagram
BLOCK DIAGRAM BA-120/240/480 C BLOCK DIAGRAM / BLOCKSCHALTBILD... - Page 11 BA-120/240/480 C NOTES...
- Page 12 Technische Änderungen in Hardware und Software vorbehalten. Delivered by / Lieferung durch: © Copyright by RCS AUDIO-SYSTEMS GmbH. RCS17.10.2007 Publication and duplication of the contained data only allowed with our strict permission. Veröffentlichung und Vervielfältigung der enthaltenen Daten, auch auszugsweise, nur mit unserer ausdrücklichen Genehmigung.
