HPI Racing Formula TEN Instruction Manual page 38

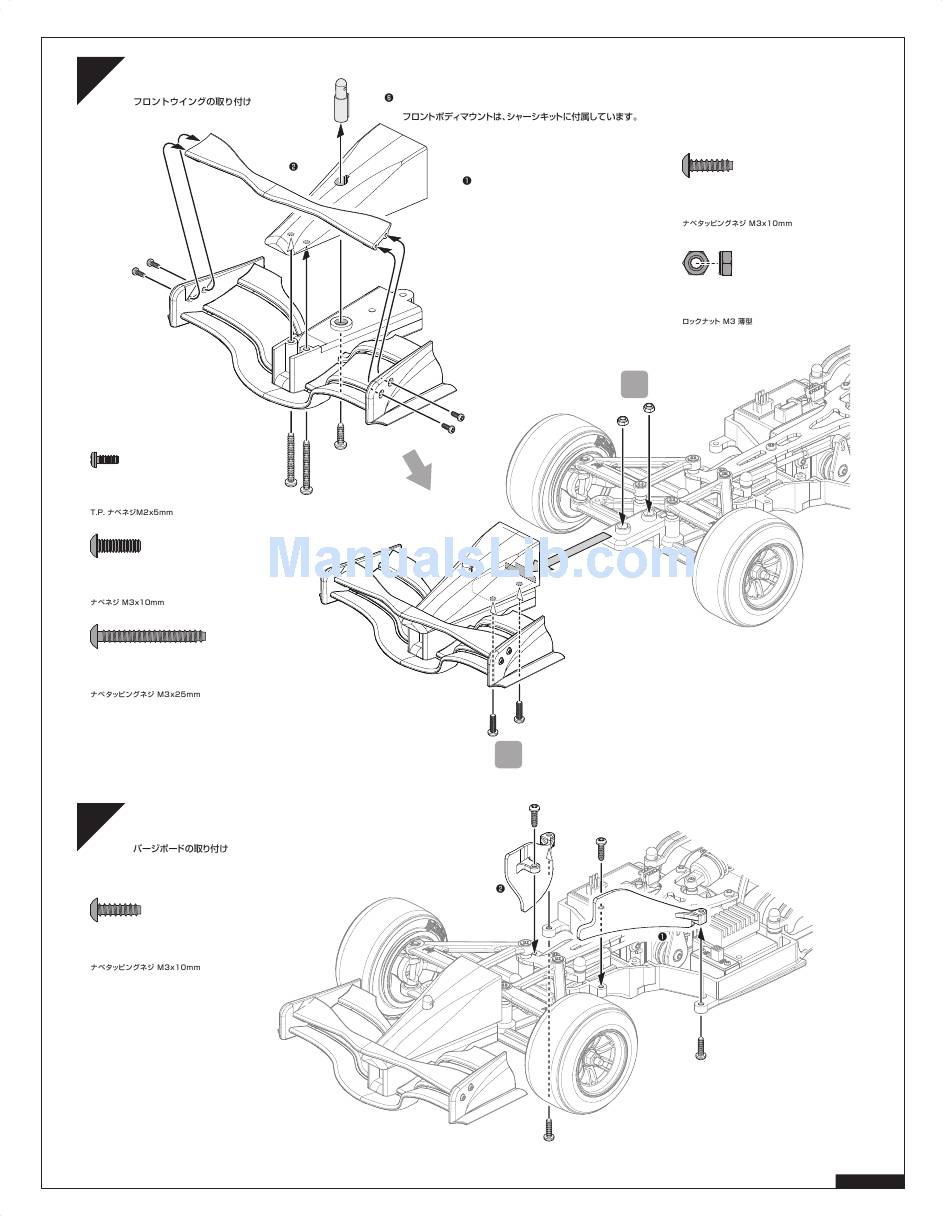

Front Wing Assembly.
6
Frontflügel Montage
Mise en place de l'aileron avant
102825
102846
102825
x4
102846
TP. Button Head Screw M2x5mm
Flachkopfschneidschraube M2x5mm
Vis TP tête bombée M2x5mm
x2
102849
Button Head Screw M3x10mm
Inbus-flachkopfschraube M3x10mm
Vis tête bombée M3x10mm
x2
102848
TP. Button Head Screw M3x25mm
Flachkopfschneidschraube M3x25mm
Vis TP tête bombée M3x25mm
Barge Board Installation.
7
Seitenflügel Montage
Mise en place des panneaux latéraux
x4
Z552
TP. Button Head Screw M3x10mm
Flachkopfschneidschraube M3x10mm
Vis TP tête bombée M3x10mm
Front body mount included with main chassis.
Der vordere Karosseriehalter ist beim Chassis enthalten.
102817
Support de carrosserie avant inclus avec le châssis principal.
102825
Z552
102848
Page 5/8
STEP
1
Z676
102846
102849
STEP
2
Z552
Z552
102827
102827
Z552
x1
Z552
TP. Button Head Screw M3x10mm
Flachkopfschneidschraube M3x10mm
Vis TP tête bombée M3x10mm
x2
Z676
Lock Nut M3 Thin Type
Stoppmutter M3 (Flach)
Écrou de blocage M3 (mince)
Z552
Vol.1 100824
