Tire Assembly; Tire Installation - HPI Racing Formula TEN Instruction Manual

x4
Z684
Flanged Lock Nut M4
Stoppmutter M4
Écrou de blocage M4
x2
Z264
Pin 2x10mm Silver
Stift 2x10mm Silber
Goupille 2x10mm argent
Z684
❷
102821
Z264
17

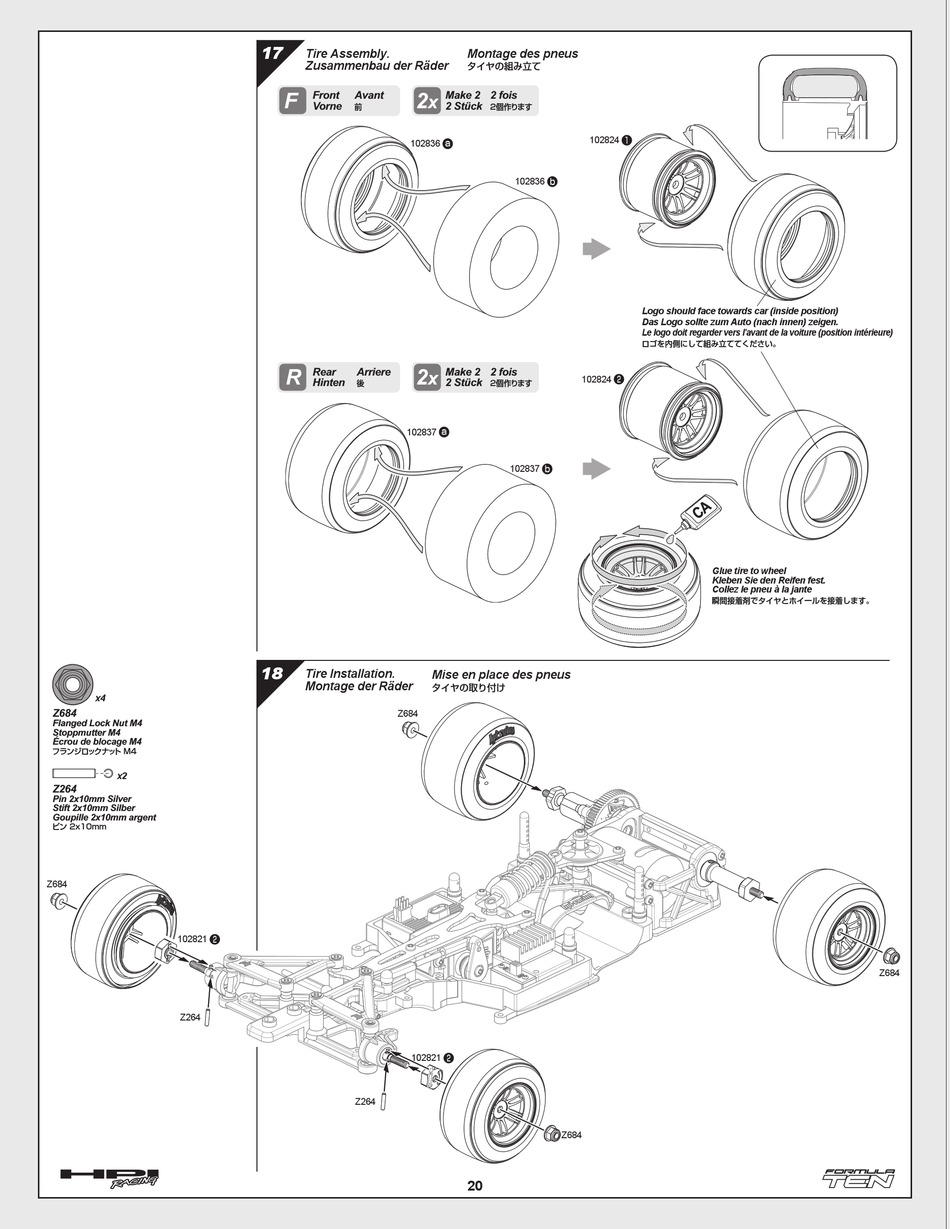

Tire Assembly.

Zusammenbau der Räder
F 2
Front Avant
x
Vorne
102836
R 2
Rear Arriere
x
Hinten
a
102837
18

Tire Installation.

Mise en place des pneus
Montage der Räder
タイヤの取り付け
Z684
102821
Z264
D
Montage des pneus
タイヤの組み立て
Make 2 2 fois
2 Stück
❶
a 102824
b
102836
D
E
Make 2 2 fois
❷
102824
2 Stück
b
102837
E
❷
Z684
20
SECTION D-D
SCALE 1 : 1
Logo should face towards car (inside position)
Das Logo sollte zum Auto (nach innen) zeigen.
Le logo doit regarder vers l'avant de la voiture (position intérieure)
ロゴを内側にして組み立ててください。
SECTION E-E
Glue tire to wheel
Kleben Sie den Reifen fest.
SCALE 1 : 1
Collez le pneu à la jante
瞬間接着剤でタイヤとホイールを接着します。
Z684
