Summary of Contents for RFC RX1600

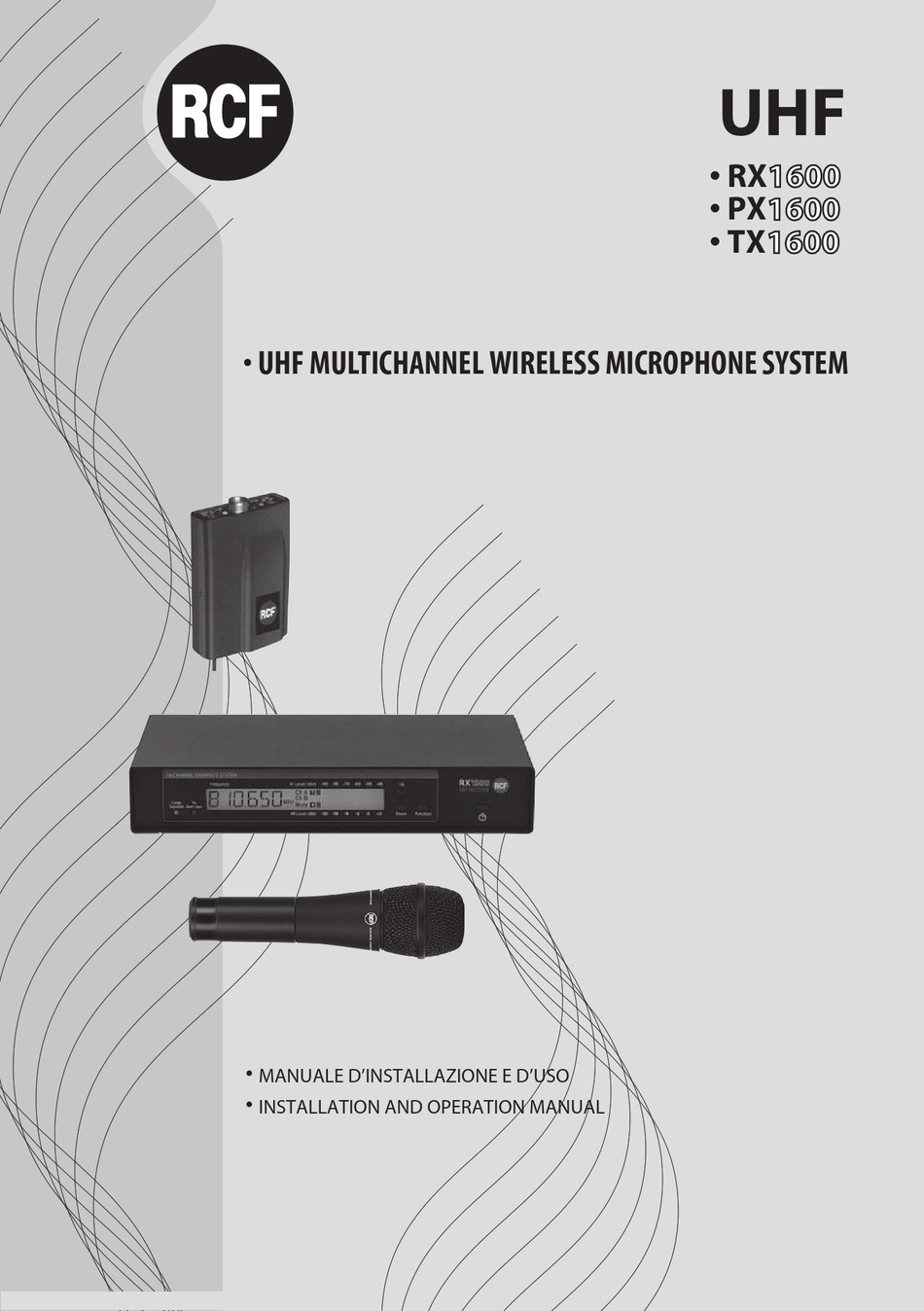

- Page 1 ��� � ������ � ������ � ������ � ��� ������������ �������� ���������� ������ � ������� ��������������� � ����� � ������������ ��� ��������� ������...
- Page 2 IMPORTANTE - Prima di collegare ed utilizzare questo prodotto, leggere attentamente le istruzioni contenute in questo manuale, il quale è da conservare per riferimenti futuri. Il presente manuale costituisce par- te integrante del prodotto e deve accompagnare quest’ultimo anche nei passaggi di proprietà, per permettere al nuovo proprietario di conoscere le modalità...
- Page 3 c) Accertarsi che il cavo dell’alimentatore non sia o possa essere schiacciato da altri oggetti (prestando particolare attenzione alla parte del cavo vicino alla spina ed al punto dove questo esce dall’alimentatore). 3. Impedire che oggetti o liquidi entrino all’interno del prodotto,perché potrebbero causare un corto circuito.
-
Page 4: Note Importanti
11. PERDITA DELL’UDITO L’esposizione ad elevati livelli sonori può provocare la perdita permanente dell’udito. Il livello di pressione acustica pericolosa per l’udito varia sensibilmente da persona a persona e dipende dalla durata dell’esposizione. Per evitare un’esposizione potenzialmente pericolosa ad elevati livelli di pressione acustica, è... - Page 5 RCF S.p.A. Vi ringrazia per l’acquisto di questo prodotto, realizzato in modo da garantirne l’affidabilità, la miglior fedeltà possibile, la compattezza ed i consumi contenuti. La serie di radiomicrofoni RCF 1600 opera nella banda UHF, è realizzata utilizzando circuiti a PLL e microcontrollori e comprende soluzioni tecnicamente innovative: 1.
- Page 6 “DIGITAL CODE SQUELCH” I ricevitori in radiofrequenza tendono a generare rumore audio quando non ricevono alcun segnale. Per questa ragione, il ricevitore deve includere un circuito (detto di “squelch”) necessario per silenziare l’uscita audio in assenza del segnale dal trasmettitore,in modo da evitare effetti indesiderati ed il rischio di arrecare danni ai sistemi audio.
- Page 7 COMPONENTI RX 1600 ricevitore dotato di display LCD e connettori BNC per le antenne TX 1600 trasmettitoreadimpugnaturadotatodicapsulamicrofonica(cardioide) e di corpo metallico LX 1600 trasmettitoredacinturaperl’usoconunmicrofonodacravatta(“Lavalier”) oppure ad archetto (“headset” / “headworn”) DESCRIZIONE ED USO RICEVITORE RX 1600 PANNELLO FRONTALE PANNELLO POSTERIORE Ricevitore da tavolo (adattabile per il montaggio rack) con le seguenti caratteristiche: •...
- Page 8 Sul pannello posteriore sono presenti: • 2 connettori BNC per la connessione delle antenne o dei cavi provenienti da un divisore d’antenna (“antenna splitter”); • un controllo del livello di squelch (la massima sensibilità del ricevitore si ottiene ruotando la manopola in senso orario); •...
- Page 9 TRASMETTITORE / MICROFONO AD IMPUGNATURA TX 1600 TRASMETTITORE / MICROFONO AD IMPUGNATURA DOTATO DI: • un selettore di canale (all’interno del vano batterie) per la scelta di una delle 16 frequenze disponibili (vedere l’etichetta con l’indicazione delle 16 frequenze in prossimità del commutatore); •...
- Page 10 TRASMETTITORE DA CINTURA PX 1600 TRASMETTITORE DA CINTURA DOTATO DI: • un selettore di canale per la scelta di una delle 16 frequenze disponibili (vedere l’etichetta con l’indicazione delle 16 frequenze in prossimità del commutatore); • un interruttore ON / OFF per l’accensione del trasmettitore; •...
-
Page 11: Suggerimenti E Raccomandazioni
• Regolare opportunamente la sensibilità di ingresso (usando un cacciavite) ruotando il trimmer SENS che è localizzato nella parte superiore del trasmettitore (durante l’uso normale, aumentare la sensibilità in modo che il LED rosso “PEAK” lampeggi occasionalmente, ma non rimanga continuamente acceso). -
Page 12: Specifiche Tecniche
SPECIFICHE TECNICHE DATI TECNICI COMUNI DEL SISTEMA NUMERO DI CANALI RISPOSTA IN FREQUENZA 35 Hz ÷ 16 kHz (-3 dB) DISTORSIONE (THD) < 1% RAPP. SEGNALE / RUMORE > 105 dB nominale FREQUENZE OPERATIVE multicanale, 770 ÷ 870 MHz LARGHEZZA DI BANDA 200 kHz MODULAZIONE F3E (modulazione in frequenza) -
Page 13: Important Notes
IMPORTANT NOTES Before connecting and using this product, please read this instruction manual carefully and keep it on hand for future reference. The manual is to be considered an integral part of this product and must accompany it when it changes ownership as a reference for correct installation and use as well as for the safety precautions. - Page 14 3. Make sure that no objects or liquids can get into this product, as this may cause a short circuit. 4. Never attempt to carry out any operations, modifications or repairs that are not expressly described in this manual. Contact your authorized service centre or qualified personnel should any of the following occur: •...
-
Page 15: Operating Precautions
11. HEARING LOSS - Exposure to high sound levels can cause permanent hearing loss.The acoustic pressure level that leads to hearing loss is different from person to person and depends on the duration of exposure.To prevent potentially dangerous exposure to high levels of acoustic pressure, anyone who is exposed to these levels should use adequate protection devices. - Page 16 RCF S.p.A. would like to thank you for having purchased this product, which has been designed to guarantee reliability, the best possible fidelity, compactness and limited consumption. The radiomicrophones RCF series 1600 operate in the UHF band. It is produced using PLL circuits and microcontrollers; it includes technically innovative solutions such as: 1.
- Page 17 DIGITAL CODE SQUELCH FUNCTION Radiofrequency receivers tend to generate audio noise when they are not receiving any signal. For this reason, the receiver must include a circuit (called “squelch”) to silence the audio output when the transmitter signal is absent, in order to prevent undesired effects and serious risks of damage to audio systems.
-
Page 18: Description And Use
COMPONENTS RX1600 receiver with LCD display and BNC connectors for the antennas TX1600 hand-held transmitter with cardioid microphone and metal body PX1600 belt-clip transmitter for either a clip-on (Lavalier) or a headworn microphone DESCRIPTION AND USE RX 1600 RECEIVER PANNELLO FRONTALE... - Page 19 • Connect and secure the 2 antennas to the BNC inputs and position them correctly. • Make sure that the 12V power supplier (included) is compatible with the mains voltage before connecting it to the 12V AC/DC socket on the rear panel.
- Page 20 TX 1600 HAND-HELD TRANSMITTER / MICROPHONE HAND-HELD TRANSMITTER / MICROPHONE EQUIPPED WITH: • channel selector (inside the battery compartment) for selecting one of the 16 available frequencies (see the label showing the 16 frequencies near the switch); • cardioid microphone; •...
- Page 21 PX 1600 BELT-CLIP TRANSMITTER BELT-CLIP TRANSMITTER EQUIPPED WITH: • a channel selector to choose one of the 16 available frequencies (see the label showing the 16 frequencies near the switch); • ON/OFF switch (for the transmitter activation); • a green LED indicating the battery charge status; •...
-
Page 22: Suggestions And Recommendations
SUGGESTIONS AND RECOMMENDATIONS TO PREVENT INTERFERENCES: • Keep transmitters at least 5-6 metres from each active receiver. • Receiver antennas should not be too close to each other. • Make sure that the transmitter batteries are fully charged and efficient. •... -
Page 23: Technical Data
TECHNICAL DATA TECHNICAL DATA COMMON TO THE SYSTEM NUMBER OF CHANNELS FREQUENCY RESPONSE 35 Hz ÷ 16 kHz (-3 dB) DISTORTION (THD) < 1% SIGNAL / NOISE RATIO > 105 dB nominal OPERATING FREQUENCIES multichannel, 770 ÷ 870 MHz BANDWIDTH 200 kHz MODULATION F3E (frequency modulation) - Page 24 ��� ��� ��� ���������� �� � ����� ��������� ������ ������ � ����� ����� ��� ���� ������ ���� ��� ���� ������ ������� ����������� ���������� ������ �������� ������ ��� ���������� ��� ������ �������� ��� ����� �� ���� ������������� ������� ����� ������� ����� ��������� ������ �� ���������� ����������...
