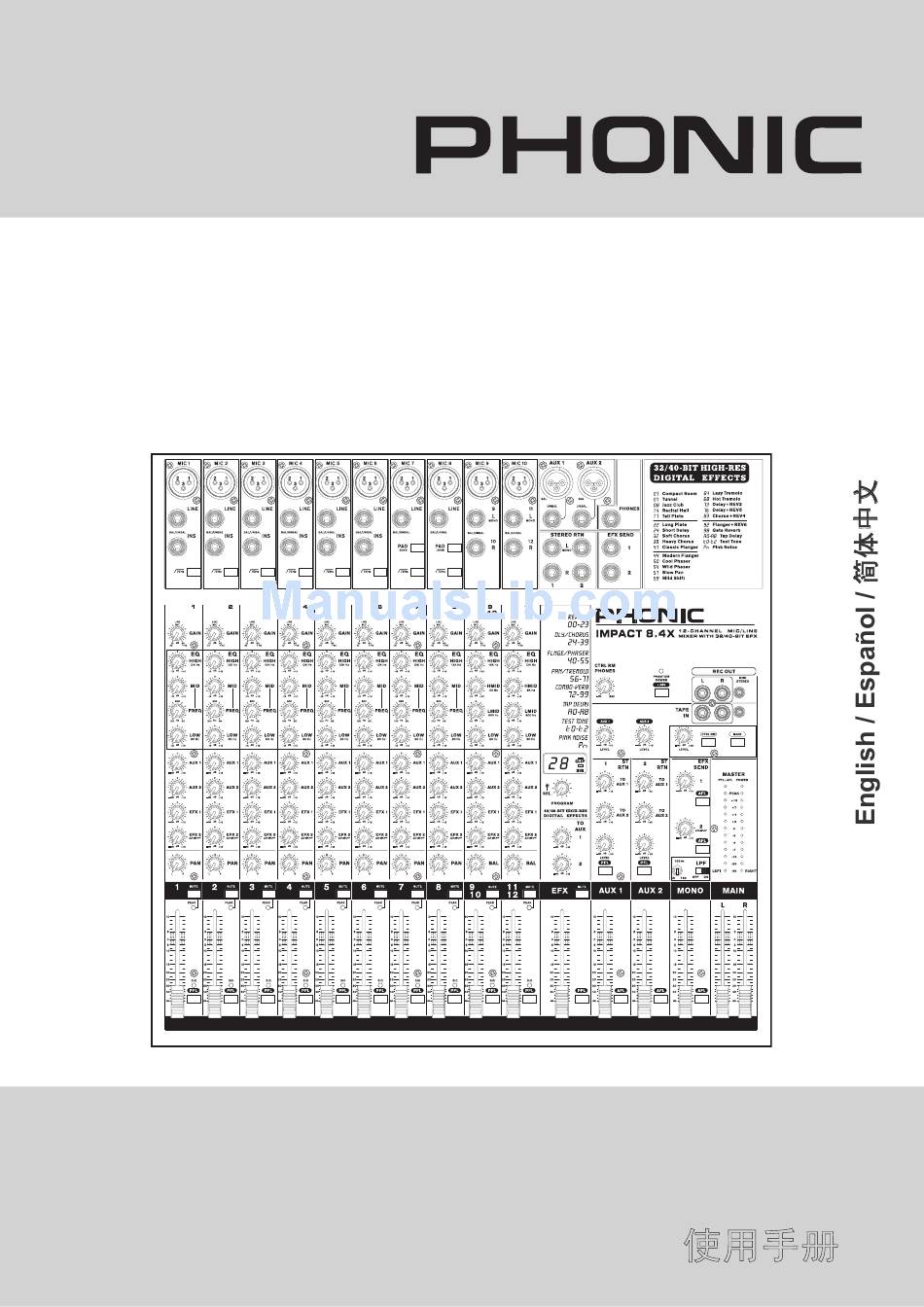

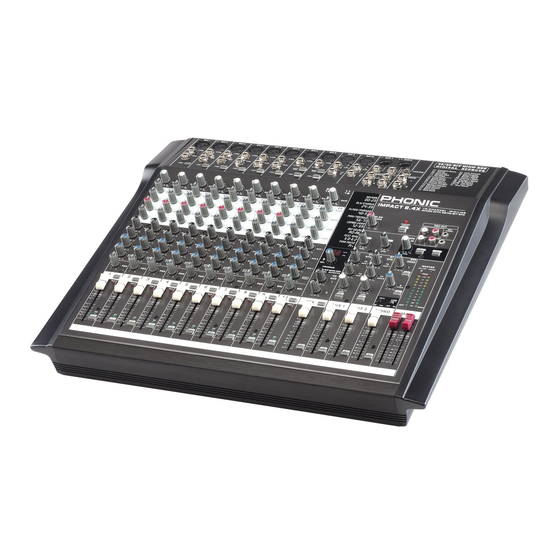

  • Page 1 IMPACT 8.4 / 12.4 / 16.4 / 24.4 IMPACT 8.4X / 12.4X / 16.4X / 24.4X MIXING CONSOLE CONSOLA DE MEZCLA 调音台 IMPACT 8.4X User’s Manual Manual del Usuario 使用手册...

  • Page 2: Table Of Contents

    DIAGRAMA DE BLOQUE 线路图 Phonic preserves the right to improve or alter any information within this document without prior notice Phonic se reserva el derecho de mejorar o alterar cualquier información provista dentro de este documento sin previo aviso PHONIC保留不预先通知即可更新本手册的权利 V1.0 11/21/2008...

  • Page 3: Important Safety Instructions

    IMPORTANT SAFETY INSTRUCTIONS The apparatus shall not be exposed to dripping or splashing and that no objects with liquids, such as vases, shall be placed on the apparatus. The MAINS plug is used as the disconnect device, the disconnect device shall remain readily operable.

  • Page 4: Introduction

    With a total of 8 models in the Impact series, the Impact the device is switched on. All levels should be altered 8.4, Impact 12.4, Impact 16.4, Impact 24.4, Impact 8.4 X, to acceptable degrees after the device is turned on.

  • Page 5: Making Connections

    Also, by connecting a mono signal to the left phone jack, the Impact automatically doubles the signal over to the right channel. This is known as jack normalizing. IMPACT 8.4/12.4/16.4/24.4/8.4X/12.4X/16.4X/24.4X...

  • Page 6: Rear Panel

    CD players. In addition to these allow users to mute and un-mute the Digital Effects. inputs, however, Phonic has incorporated a mini stereo port for the inclusion of mini disc (MD), portable CD, and 9. Control Room / Phones MP3 players (such as the Apple iPod), as well as laptop These two 1/4”...

  • Page 7: Channel Controls

    31. Channel Level Control fed to an external effect processors. This 60 mm fader will alter the signal level that is sent from the corresponding channel to the Main L/R mixing bus. IMPACT 8.4/12.4/16.4/24.4/8.4X/12.4X/16.4X/24.4X...

  • Page 8: Digital Effect Engine

    (this is kept, even after the power is turned off). When the tap delay effect is selected, a small LED will flash within the digital effect display win- dow at the selected intervals. IMPACT 8.4/12.4/16.4/24.4/8.4X/12.4X/16.4X/24.4X...

  • Page 9: Tape In Section

    Activating Phantom Power will be accompanied by an illuminated LED above the button. Before turning Phantom Power on, turn all level controls to a minimum to avoid the pos- sibility of a ghastly popping sound from the speakers. IMPACT 8.4/12.4/16.4/24.4/8.4X/12.4X/16.4X/24.4X...
  • Page 10 AFL. Due to the fact that any PFL has prior- ity over any AFL (see section 49), if both an AFL and PFL are activated, only the green PFL indicator will illuminated and processed by the CTRL RM/PHONES control area. IMPACT 8.4/12.4/16.4/24.4/8.4X/12.4X/16.4X/24.4X...

  • Page 11: Specifications

    SPECIFICATIONS IMPACT 8.4(X) IMPACT 12.4(X) IMPACT 16.4(X) IMPACT 24.4(X) Inputs Balanced Mic / Line channel Stereo channel with mic preamp Stereo Aux Returns 2T Input Mini stereo and stereo RCA Outputs Main L/R Stereo 2 x 1/4” TS, Unbal. & 2 x XLR Main Mono 1 x 1/4”...
  • Page 12 IMPACT 8.4(X) IMPACT 12.4(X) IMPACT 16.4(X) IMPACT 24.4(X) S/N ratio, ref to +4” not >90 dB >90 dB >90 dB >90 dB 98145.451 Microphone Preamp E.I.N. (150 <-129.5 dBm <-129.5 dBm <-129.5 dBm <-129.5 dBm ohms terminated, max gain) THD (Any output, 1KHz @ +14dBu, 20Hz to 20KHz, channel <0.005%...

  • Page 14: Configuración De Canal

    100-240VAC, 50/60Hz el botón PFL. Kit de montaje para rack opcional para las Impact 8.4 e ● Impact 8.4X solamente, modelo ER81M 6. Ahora deberá de seleccionar el siguiente canal para ajustar y seguir los pasos del 1al 6.

  • Page 15: Panel De Conexión

    1/4” TS. Pueden ser utilizados en conjunto con varios dispositivos estéreo, como sintetizadores y teclados. También, conectando una señal mono al jack de audífono izquierdo, la Impact copiara automáticamente la señal sobre el canal derecho. Esto es mejor conocido como normalización de jack. IMPACT 8.4/12.4/16.4/24.4/8.4X/12.4X/16.4X/24.4X...

  • Page 16: Panel De Dorso

    Motor de Efecto Digital integrado de la de CD. Sin embargo, además de estas entradas, Phonic Impact X. Utilizando un interruptor de pedal con este jack ha incorporado un puerto Mini Estéreo para agregar mini permitirá...
  • Page 17 Estos dos controles ajustan el nivel del audio enviado desde el canal a los buses de mezcla de EFX 1 y 2. La señal EFX 2 es enviada también al procesador de efectos digitales incluidos, permitiendo a los usuarios aplicar los efectos a la señal. IMPACT 8.4/12.4/16.4/24.4/8.4X/12.4X/16.4X/24.4X...

  • Page 18: Motor De Efecto Digital

    (esto se guarda incluso después de apagar la unidad). Cuando se selecciona el efecto tap delay, un pequeño LED se destellará en la ventana de display de efecto digital en los intervalos seleccionados. IMPACT 8.4/12.4/16.4/24.4/8.4X/12.4X/16.4X/24.4X...

  • Page 19: Sección De Entrada De Tape

    Filtro Paso Bajo, mientras que el control que lo acompaña Fuente Fantasma de +48V para todas las ajustara la frecuencia de corte entre 60 y 160 Hz. entradas de micrófono, permitiendo que los micrófonos de condensador (los que no utilizan IMPACT 8.4/12.4/16.4/24.4/8.4X/12.4X/16.4X/24.4X...
  • Page 20 AFL. Debido al hecho de que cualquier señal PFL tiene prioridad sobre las AFL, si ambos AFL y PFL son activados, solamente el indicador verde de PFL estará iluminado y será procesado por el área de control CTRL RM / PHONES. IMPACT 8.4/12.4/16.4/24.4/8.4X/12.4X/16.4X/24.4X...
  • Page 21 ESPECIFICACIONES IMPACT 8.4(X) IMPACT 12.4(X) IMPACT 16.4(X) IMPACT 24.4(X) Entradas Canal balanceado de Micro/Línea Canal Estéreo con preamplificador de micrófono Retornos AUX Estéreo Entradas 2T Mini estéreo y estéreo RCA Salidas Principal Esteréo L/R 2 x 1/4” TS, Desbal. & 2 x XLR Principal Mono 1 x 1/4”...
  • Page 22 IMPACT 8.4(X) IMPACT 12.4(X) IMPACT 16.4(X) IMPACT 24.4(X) Preamplificador de Micrófono E.I.N. (150 ohms terminados, ganancia <-129.5 dBm <-129.5 dBm <-129.5 dBm <-129.5 dBm máxima) THD (Cualquier salida, 1KHz @+14dBu, <0.005% <0.005% <0.005% <0.005% 20Hz a 20kHz, entradas de canal)
  • Page 23 请勿遮盖任何散热口。确实依照本使用手册来安装本机。 请勿将本机安装在任何热源附近。例如：暖气、电暖气、炉灶或其它发热的装置(包括功率 扩大机)。 请注意极性或接地式电源插头的安全目的。极性电源插头有宽窄两个宽扁金属插脚。接地式 电源插头有两支宽扁金属插脚和第三支接地插脚。较宽的金属插脚(极性电源插头)或第三支 接地插脚(接地式电源插头)是为安全要求而制定的。如果随机所附的插头与您的插座不符， 请在更换不符的插座前，先咨询电工人员。 10. 请不要踩踏或挤压电源线，尤其是插头、便利插座、电源线与机身相接处。 11. 本机只可以使用生产商指定的零件/配件。 12. 本机只可以使用与本机搭售或由生产商指定的机柜、支架、三脚架、拖架 或桌子。在使用机柜时，请小心移动已安装设备的机柜，以避免机柜翻倒 造成身体伤害。 13. 在雷雨天或长期不使用的情况下，请拔掉电源插头。 14. 所有检查与维修都必须交给合格的维修人员。本机的任何损伤都须要检修，例如: 电源线或插 头受损，曾有液体溅入或物体掉入机身内，曾暴露于雨天或潮湿的地方，不正常的运作，或曾 掉落等。 CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN 这个三角形闪电标志是用来警告用户，装置内的非绝缘危险电压足以造成使人触 电的危险性。 这个三角形惊叹号标志是用来警告用户，随机使用手册中有重要操作与保养维修 说明。 警告: 为减少火灾或触电的危险性，请勿将本机暴露于雨天或潮湿的地方。 注意: 任何未经本使用手册许可的操控，调整或设定步骤都可能产生危险的电磁幅射。 PHONIC CORPORATION...

  • Page 24: 简介

    • 2路立体声AUX倒送， 均带效果至监听器 3、按下声道的PFL按钮，即可在电平表上查看信号的属性。 • 单声道PAD控制， 可处理较难信号 • Main Stereo和Mono Output带XLR和1/4” 插孔 4、调节被选声道的增益，使电平表的数值在0dB左右浮动，并确 • 保数值不超过7dB。 单声道输出设有可变低通滤波器 • Tape录音输入可指定至AUX 1和AUX 2 5、声道设置完成，可停止测试信号并释放PFL按钮。 • 便捷的迷你立体声输入/输出可连接MD， MP3播放器/录音机 6、按以上步骤设置其它声道。 • 内建切换式电源的通用连接器， 100-240VAC， 50/60Hz • 任选支架安装套件(RE81M， 仅适用于Impact 8.4和Impact 8.4X) • Impact X型号拥有32位DSP数字多重效果处理器， 拥有99种音乐 IMPACT 8.4/12.4/16.4/24.4/8.4X/12.4X/16.4X/24.4X...

  • Page 25: 连接设置

    号，音量由伴随的电平控制调节。此输出可用于非立体声系统， 4. 立体声声道 或额外的超低音喇叭，可增加低频信号的力度。 Impact的两个立体声声道为XLR麦克风输入和1/4”TS Phone插 11. 主输出 座。可连接各种立体声设备，如合成器和电子琴。若将单声道的 信号连接至左Phone插孔，信号将自动复制到右声道。 这些输出可输送主混音总线输出的最终立体声高电平信号。这两 个公座XLR插孔和1/4”插孔的主要作用是将主输出信号输往外部 5. 立体声倒送 设备，如功率放大器(或一对音箱)，其它调音台，以及一系列其 这些1/4”TS立体声倒送输入可将外部信号处理器的信号倒送回 它可能的信号处理器(均衡器，分频器，等等)。 Impact调音台。如有需要，还可用作额外的立体声输入。输入 12. 12V照明灯 信号可经由面板的立体声倒送控制调节。若将非立体声的设备连 接至AUX倒送输入，只需将一个1/4”Phone插头连接至左(单声 此XLR插座可连接12V(7W)的鹅颈型照明灯，可在光线不足的操 道)输入，信号将自动复制至右声道。 作环境下提供灯光。 6. 辅助(AUX)1和2输出 13. 电源连接器 这些平衡式XLR插孔和非平衡式1/4”TS Phone插孔为相应辅助 此端口可连接AC电源线，为调音台供电。请务必使用调音台随 输出混音总线的高电平信号的最终输出，可用于外部效果处理器 附的电源线。AC连接器下方的保险丝盒内为Impact的保险丝。 或舞台监听音箱。将辅助输出的信号输往功率放大器——或均衡 若保险丝熔断，请打开盒盖，换以适配的保险丝。 器——之后再传至主监听音箱，可方便音乐家在表演时监听乐器 和声乐信号。 IMPACT 8.4/12.4/16.4/24.4/8.4X/12.4X/16.4X/24.4X...

  • Page 26: 主混音面板

    此控制可对高频12KHz的频率进行±15dB的增强或削减，以调节 音频的高频部分，增加如吉它，音钹，音乐合成器的力道。 22. 中频控制 此控制可对中频进行 ±15 dB 的增强或削减调节。还可提供可调 节式的控制，可对100Hz ~ 8KHz的中频进行选择调控。要调节 中频并非易事，人们往往希望对中频进行削弱而非增强，以此缓 和刺耳的人声和乐器声。 立 体 声 声 道 上 略 有 不 同 ， 为 中 高 和 中 低 频 控 制 ， 可 调 节 800Hz~3KHz之间的频率。 IMPACT 8.4/12.4/16.4/24.4/8.4X/12.4X/16.4X/24.4X...

  • Page 27: 数字效果处理器

    Listen控制可将数字效 果器的信号输往CTRL R M / P H O N E S 混 音 ， 方便音响工程师监听信 号。 38. DSP效果衰减滑杆 6 0 m m 的 滑 杆 可 调 节 数 字 效 果 器 输 往 Main L/R混音总线的信号的 音量。 IMPACT 8.4/12.4/16.4/24.4/8.4X/12.4X/16.4X/24.4X...
  • Page 28 此控制可调节 Control Room 和 Phones 输出的信 号 的 音 量 ， 用 于 监 听 或 跟 踪 信 号 。 此 后 ， 信 号 将 输 Room输出，以及面板的 往Impact后面板的Control Phones插孔。 Room/Phones混音总线的信号是 通常，输往Control Main L和R信号，然而，如果有AFL按钮启动，信号将 优先于Main L/R。如果启用PFL按钮，信号又将优先于 AFL或Main L/R信号。(见下表所示) IMPACT 8.4/12.4/16.4/24.4/8.4X/12.4X/16.4X/24.4X...

  • Page 29: 规格

    规格 IMPACT 8.4(X) IMPACT 12.4(X) IMPACT 16.4(X) IMPACT 24.4(X) 输入 平衡式麦克风/高电平声道 立体声道(麦克风前置放大器) 立体声辅助倒送 2T输入 迷你立体声和立体声RCA 输出 Main L/R立体声 2 x 1/4" TS,非平衡式 & 2 x XLR Main Mono 1 x 1/4" TS,非平衡式 & 1 x XLR AUX输出 4,4 x 1/4" TS 非平衡式 & 2 x XLR 录音输出带削减控制...
  • Page 30 IMPACT 8.4(X) IMPACT 12.4(X) IMPACT 16.4(X) IMPACT 24.4(X) CMRR(1KHz@-60dBu,增益最大) 80dB 80dB 80dB 80dB 最大电平 +10dBu +10dBu +10dBu +10dBu 麦克风前置放大输入 +22dBu +22dBu +22dBu +22dBu 所有其它输入 +28dBu +28dBu +28dBu +28dBu 平衡输出 +22dBu +22dBu +22dBu +22dBu 非平衡输出 阻抗 2KΩ 2KΩ 2KΩ 2KΩ 麦克风前置放大输入...

  • Page 31: 数字效果器表

    100mS - 2.7S HEAVY PHASER 1 TAP DELAY 100mS - 2.7S HEAVY PHASER 2 TEST TONE FREQUENCY SHAPE WILD PHASER 1 LOW FREQUENCY 100Hz SINEWAVE WILD PHASER 2 MID FREQUENCY 1kHz SINEWAVE HIGH FREQUENCY 10kHz SINEWAVE PINK NOISE 20Hz~20kHz IMPACT 8.4/12.4/16.4/24.4/8.4X/12.4X/16.4X/24.4X...

  • Page 32: 应用

    AMPLIFICADOR INTERRUPTOR DE PEDAL AUDÍFONOS BASS GUITAR AMPLIFIER GUITARRA BASS AMPLIFICADOR EFECTOS DE GUITARRA STAGE MONITORS MICROPHONES MONITORES DE ESCENARIO MICRÓFONOS COMPRESSOR COMPRESSOR COMPRESSOR PROCESSOR COMPRESOR COMPRESOR KEYBOARD PROCESADOR TECLADO GUITARRA ELÉCTRICA EFECTOS DE GUITARRA KIT DE BATERÍA IMPACT 8.4/12.4/16.4/24.4/8.4X/12.4X/16.4X/24.4X...
  • Page 33 FOH ACTIVE SPEAKERS ALTAVOCES ACTIVOS FOH ACTIVE MONITORS CASSETTE RECORDER MONITORES ACTIVOS GRABADORA DE CASSETTE AMPLIFIER AMPLIFICADOR STAGE MONITORS MONITORES DE ESCENARIO GUITAR GUITARRA DRUM MACHINE MÁQUINA DE TAMBOR AMPLIFIER AMPLIFICADOR MICROPHONES MICRÓFONOS KEYBOARD CD PLAYER TECLADO REPRODUCTOR DE CD IMPACT 8.4/12.4/16.4/24.4/8.4X/12.4X/16.4X/24.4X...

  • Page 34: 尺寸

    DIMENSIONS DIMENSIONES 尺寸 106.50/4.2 88.50/3.5 49.94/1.97 measurements are shown in mm/inches Todas las medidas están mostradas en mm/pulgadas. 尺寸是以毫米mm/英寸inch表示。 IMPACT 8.4(X) IMPACT 12.4(X) IMPACT 16.4(X) IMPACT 24.4(X) X (mm/inches) 440/17.3 572 / 22.5 704 / 27.7 968 / 38.1 Y (mm/inches) 510/20 642 / 25.3...
  • Page 35 BLOCK DIAGRAM DIAGRAMA DE BLOQUE 线路图 IMPACT 8.4/12.4/16.4/24.4/8.4X/12.4X/16.4X/24.4X...
  • Page 36 Gear. También, puede ponerse en contacto directa- www.phonic.com and click on Get Gear. 可 查 询 Phonic地 区 经 销 商 的 联 系 方 mente con Phonic y le ayudaremos a encontrar un You may also contact Phonic directly and 式。您也可直接联系Phonic公司，我...
