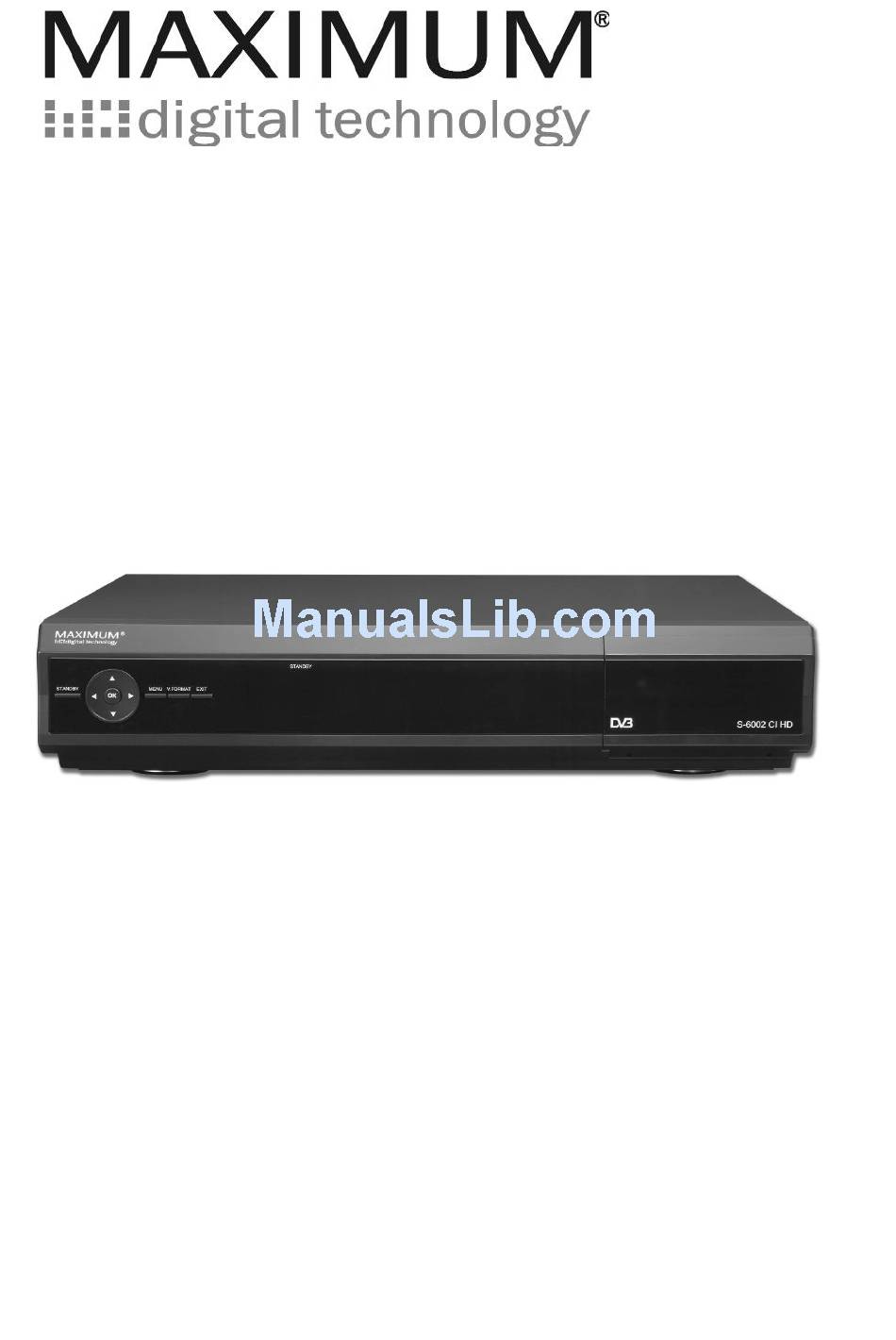

Page 1: Satellite Receiver
Satellite Receiver S-6002 CI HD 1. English page 2~22 2. German page 23~43... -
Page 2: Safety First
Safety First Please review the following safety precautions. If this is the first time to use a satellite receiver, then read this manual before installing or using this receiver. If the receiver is not functioning properly, please contact your local distributor or system installer. WARNING! RISK OF ELECTRICAL SHOCK... - Page 3 Risk of Fire: Do not place the receiver on top of any easily combustible material, such as carpet or fabric. Proper Connections: Make sure all cables and equipment are connected to the receiver as described in this manual. Object Entry: To avoid electric shock, never stick anything in the slots on the case or remove the cover. Water Exposure: To reduce the risk of fire or electric shock, do not expose the receiver to rain or moisture.
-
Page 4: Table Of Contents
TABLE OF CONTENT Receiver Features..........................- 5 - Set Up Reception System........................- 5 - Front Panel............................- 6 - Rear Panel ............................- 6 - Remote Control ..........................- 7 - Using Your CAM and Smart Card ...................... - 9 - Physical Installation.......................... -
Page 5: Receiver Features
Receiver Features S-6002 CI HD receiver is a MPEG-4 and MPEG-2 compliant High Definition receiver, capable of receiving satellite high definition and standard definition TV program from satellite KU band and C band transponders. The Common Interface slots support the using of most Conditional Access Modules for watching encrypted programs. -
Page 6: Front Panel
Front Panel Standby button Toggles the recorder between power-on and standby modes. Directional Cursor button: Left/ Right/ Up/ Down Move the highlighted selection on the screen. OK button Select the highlighted item. Menu button Activate the On Screen Menu V. Format button Toggles between video output format Exit button Exit from the current menu or submenu. -
Page 7: Remote Control
For connection to external A/V equipment with component video outputs. Composite Video/L/R For connection to external A/V equipment with composite video outputs. SPDIF Coaxial/ Optical For connection to an amplifier equipped with a Dolby Digital decoder. HDMI For connection to TV’s HDMI input. Ethernet / USB Ethernet: For connection to PC. - Page 8 The buttons on the remote control have the following functions: Standby: Toggles the recorder between power-on and stand by modes. Mute: Audio mute. : Switch to external SCART. V.Format: Video format A. Ratio: Adjusts the aspects ratio between 16:9 and 4:3. Picture: Picture setting (brightness, hue, etc) File: Media player file menu.
-
Page 9: Using Your Cam And Smart Card
Your S-6002 CI HD Satellite Receiver includes two CI slots. You may insert the CAM into either of them. Before inserting a smart card into the CAM, please note the following precautions: •... -
Page 10: On Screen Display
On Screen Display If the receiver has not been installed prior, the channel database will be empty. Please press the MENU button on your remote control for operating different settings. Menu Map Channel Edit Main Menu Channels Fav Edit File Menu Setting Parental Rate Audio... -
Page 11: Initial Setup
Installation For scanning satellite channels: Satellite Scan LNB Setup System System access, information, and reset: Password Information CI Status Set Defaults Initial Setup In the first time installation, you’ll be guided to the language selection menu. Each flag represents a language. - Page 12 Channels In the Channels menu, you may conduct the following functions: Channel Edit Fav Channel Edit File Menu Channel Edit Channel Edit allows you to manage channels. Use the numeric keys to conduct the management: 1: Select between transponders 2: Sorting the list by different categories 3: Move channels.
- Page 13 File Menu This menu supports multi-media function for your USB memory storage. Select Slot After connecting the USB memory device to the receiver. Wait until reading is completed showing PORT1 on the slot. Select a USB slot which your USB drive is connected.
- Page 14 Photo List Menu In this menu you may preview all the photos on the disk. Use the cursor ◄ ► keys and “OK” to select the picture you want to view. Info button: to display a full screen picture. Use the Exit button to return to the menu.
- Page 15 Parental Rate It allows you to prevent your children from viewing sensitive channels. Once you set the parental rating for the particular channel, the parental rating transmitted with the channel will verify if the received rating is higher than the parental lock rating. A pop-up message will show that the channel is locked.
- Page 16 SCART Setup The menu allows you to adjust an adequate output format for your TV and VCR SCART respectively. TV-SCART Video: CVBS / RGB / S-Video VCR-SCART Video: CVBS / S-Video Note: Please make sure your TV or VCR supports a certain output format to generate correct pictures.
- Page 17 Satellite Scan This menu allows you to scan satellite in DiSEqC 1.0 mode. You may either press the red key to switch to DiSEqC 1.2 scanning mode. Satellite: Highlight Satellite and press “OK”. A sub menu gives you the satellite list to choose from. Move the cursor keys ▲...
- Page 18 DiSEqC 1.2: You may press the red key to switch to this scan mode. This menu provides an additional adjustment for your motor. Use the cursor keys ▲ ▼ ◄ and ► to move through the menu, the “OK” button to choose your options. After inputting all necessary data, press the green key and choose Scan Type to conduct the scan LNB Setup:...
- Page 19 Information The System Information menu shows current H/W version S/W version related to the receiver. The red key is for S/W upgrades. Note: S/W Upgrade: S/W Upgrade is enabled in the Information menu: Copy the software file to the root folder of a USB Disk (Only USB hard disks or USB thumb drives are supported.
- Page 20 Wait until reading of the file is done and when the message “Do you want to update?” appears, select “yes”. Please wait until “Erasing Flash” and “Programming Flash” is completed (do not switch off the power or remove the USB device during this process) Reset to default in the Set Defaults menu.
-
Page 21: Appendix 1 Trouble Shooting
APPENDIX 1 Trouble Shooting Problem Solution (1) The receiver front panel power (a) Check the main lead and make sure the power plug is well indicator doesn't light up, and plugged into a stable power outlet no message appears on the front (b) Press "Power"... -
Page 22: Appendix 2 Glossary
* Solar Interference Several times each year the sun may pass directly behind the satellite. For the few minutes when the satellite is directly between the sun and your dish, the satellite's signal will be overwhelmed by solar radiation from the sun. Satellite programming will be temporarily disrupted during this brief period. Once the sun passes on, satellite reception will return to normal. - Page 23 Sicherheitshinweise Bitte lesen Sie die folgenden Sicherheitshinweise. Wenn Sie das erste Mal einen Satellitenreceiver benutzen, sollten Sie zunächst das Handbuch lesen und erst danach mit der Installation beginnen. Sollte der Receiver nicht funktionieren wenden Sie sich bitte an Ihren Fachhändler oder Antennenbauer. WARNUNG! Nicht Öffnen.
- Page 24 Überhitzung: Um Überhitzung zu verhindern sollte das Gerät nicht auf anderen elektronischen Geräten wie z.B. AV-Receivern platziert werden. Feuergefahr: Stellen Sie den Receiver nicht auf leicht entflammbaren Materialien wie Papier oder Stoff auf. Korrekte Anschlüsse: Stellen Sie sicher das alle Verbindungen zu Ihrem übrigen Equipment wie im Handbuch beschrieben hergestellt wurden.
- Page 25 INHALT - 25 -...
- Page 26 Receiver Funktionen Der S-6002 CI HD Receiver ist ein MPEG-4 und MPEG-2 HDTV Receiver mit der Möglichkeit sowohl HDTV Kanäle als auch digitale Satellitenkanäle aus dem KU-und C-Band zu empfangen. Das Common Interface erlaubt Ihnen die Nutzung von Common Interface Modulen um auch verschlüsselte Programme anschauen zu können.
- Page 27 Gerätefront Standby Taste Schaltet den Receiver An oder Aus. Richtungstasten: Links/ Rechts/ Hoch/ Runter Menüs und Kanallisten Zur Navigation durch OK Taste Zur Auswahl von Menüpunkten, Werten oder in Kanallisten. Entspricht der „Enter“-Taste der Fernbedienung Menu Taste Aktiviert das Hauptmenü. V.
- Page 28 (YUV) Zum Anschluss von Wiedergabegeräten mit Komponetenanschluss. Composite Video/L/R Analoger Audioausgang zum Anschluss an A/V Receiver. SPDIF Koaxial/ Optisch Für den Anschluss von AV Receivern oder Dolby Digital Decoder. HDMI Zum Anschluss eines TV Gerätes über HDMI Kabel. Netzwerk / USB Netzwerk: Zum Anschluss eines PC.
- Page 29 Die Tasten der Fernbedienung haben die folgenden Funktionen: Standby: Schaltet den Receiver An oder Aus. Mute: Schaltet den Ton stumm. : Schaltet zum externen SCART Anschluss. V.Format: Video Format Umschaltung A. Ratio: wechselt zwischen den Bildschirmformaten 16:9 und 4:3. Picture: Bildeinstellungen (Helligkeit, Sättigung, usw.) File: Liste der Media Dateien.
- Page 30 Das Modul enthält (je nach Programmanbieter) das entsprechende Verschlüsslungssystem. Die Smartcard enthält die zur Entschlüsselung notwendigen Daten Ihres Programmanbieters. Ihr S-6002 CI HD Satellitenreceiver verfügt über Steckplätze für bis zu zwei CI Module. Stecken Sie Ihr CI Modul in einen freien Steckplatz.
- Page 31 On Screen Display (OSD) Bildschirmmenü Wenn der Receiver nicht vorprogrammiert wurde, ist die Kanalliste zunächst leer. Drücken Sie die Menu Taste Ihrer Fernbedienung um mit der Installation zu beginnen. Menu Struktur Bearbeiten Hauptmenü Programme FAV Channel edit File Menu Einstellungen K.Sicherung Audio Video...
- Page 32 Installation Hier führen Sie die Kanalsuche aus: Suchlauf SAT LNB Setup System Alles zu Systemstatus und –Pflege: Passwort Information CI Status Grundeinstellungen (Werksreset) Erstinstallation Während der Erstinstallation wählen Sie zunächst die gewünschte Menüsprache aus. Dabei repräsentiert jedes Flaggensymbol die entsprechende Sprache. Navigieren Sie mit Hilfe der ▲...
- Page 33 Programme Im Menü “Programme” haben Sie die folgenden Menüoptionen: Bearbeiten FavChannel Edit File Menu Kanäle bearbeiten Dieses Menü erlaubt Ihnen, die Reihenfolge der Kanäle in der Anzeige zu ändern. Benutzen Sie bitte die Zifferntasten Ihrer Fernbedienung wie folgt: 1: Transponder wechseln 2: Sortieren zwischen verschiedenen Kategorien 3: Kanal verschieben.
- Page 34 Dateimenü - File menu Sie können über angeschlossene USB-Geräte diverse Multimedia-Dateien wiedergeben. Auswahl des USB-Slots Nachdem ein USB-Stick oder eine USB-Festplatte an die Box angeschlossen wurde, wählen Sie bitte den entsprechenden Slot aus. Anmerkung: Es werden nur USB 2.0 Sticks und USB 2.0 Festplatten unterstützt, keine USB-MultiCard-Reader.
- Page 35 Photo List Menu Dieses Menü erstellt eine Vorschauliste aller Fotos auf Ihrem USB-Stick. Mit den Richtungstasten Ihrer Fernbedienung ◄ ► und „Enter“ wählen Sie das Bild aus, dass Sie angezeigt haben möchten. Zusätzlich können Sie die folgenden Tasten der Fernbedienung nutzen: Info: Anzeige des Fotos im Vollbild-Modus.
- Page 36 Kindersicherung Der Jugendschutz erlaubt es Ihnen, bestimmte Kanäle Minderjährigen nicht zur Verfügung zu stellen. Wenn ein Kanal die Altersbeschränkung mitsendet, erscheint eine Meldung auf dem Bildschirm. Zur Ansicht der Sendung muss nun ein PIN eingegeben werden. Audio Dieses Menü lässt folgende Änderungen zu: Audio Language: Sie können zwischen verschiedenen Sprachen wählen Audio Output: Ausgabe des Audio-Signals an ihren...
- Page 37 SCART Setup Hier können Sie das Ausgabeformat des SCART- Ausgangs Ihres Videorekorders oder Fernsehers festlegen: TV-SCART Video: CVBS / RGB / S-Video VCR-SCART Video: CVBS / S-Video Anmerkung: Bitte achten Sie darauf, dass Ihr TV oder Videorekorder das Format auch unterstützt. Ortszeit Sie können die Anzeige der Uhrzeit und die Zeitzone einstellen:...
- Page 38 Satellite Scan Hier können Sie einen Satelliten nach Kanälen im DiSEqC 1.0-Modus absuchen. Drücken Sie die rote Taste Ihrer Fernbedienung, um in den DiSEqC 1.2-Modus zu schalten. Satellite: Wählen Sie den Satellit und drücken Sie „Enter“. Mit den Richtungstasten Ihrer Fernbedienung ▼▲...
- Page 39 DiSEqC 1.2: Drücken Sie die rote Taste der Fernbedienung, um weitere Einstellungen für Ihren Motor vorzunehmen. Nutzen Sie die Richtungstaste der Fernbedienung ▲ ▼ ◄ ► und „Enter“ um Werte zu ändern. Sind alle Daten eingegeben oder geändert worden, starten Sie die Kanalsuche. LNB Setup: Type: LNB-Typ auswählen Power: Benötigt Ihr LNB Spannung zum Betrieb...
- Page 40 Information Das Menü „Systeminformationen“ zeigt die aktuelle Hardware- und Software-Konfiguration Ihres Receivers. Nutzen Sie die rote Taste auf Ihrer Fernbedienung, um die Software des Receivers bei Bedarf zu erneuern. Anmerkung: S/W Upgrade: Bitte folgen Sie den Anweisungen. 10. Kopieren Sie die neue Software in das Hauptverzeichnis Ihres USB-Stick oder Ihrer USB-Festplatte. Es werden nur USB-Sticks oder USB-Festplatten unterstützt, keine SUB-Multicard-Reader.
- Page 41 Warten Sie, bis die Software eingelesen wurde und die Meldung erscheint “Do you want to update?”. Antworten Sie mit „Yes“ 16. Warten Sie nun, bis die Meldungen “Erasing Flash” und “Programming Flash” vom Bildschirm verschwunden sind, bevor Sie Ihr USB-Gerät wieder vom Receiver entfernen.
- Page 42 ANHANG 1 Störungsbehebung Problem Solution (8) An der Gerätefront ist kein LED an (a) Überprüfen Sie, ob die Kabelverbindung vom Stromkabel zum und es erscheint auch im Display Receiver ordnungsgemäß ist. keine Anzeige (b) Drücken Sie den Knopf “Power” an der Gerätefront. (c) Überprüfen Sie, ob das Gerät im “Stand By”...
- Page 43 * Sonneninterferenz Mehrfach im Jahr kann die Sonne direkt hinter einem Satelliten stehen. Dabei kann Sonneneinstrahlung das Signal zwischen Ihrem Empfänger und dem Satelliten überlagern. Der Empfang ist dadurch kurzzeitig gestört. Hat die Sonne die direkte Position hinter dem Satelliten verlassen, ist der Empfang wieder normal.
