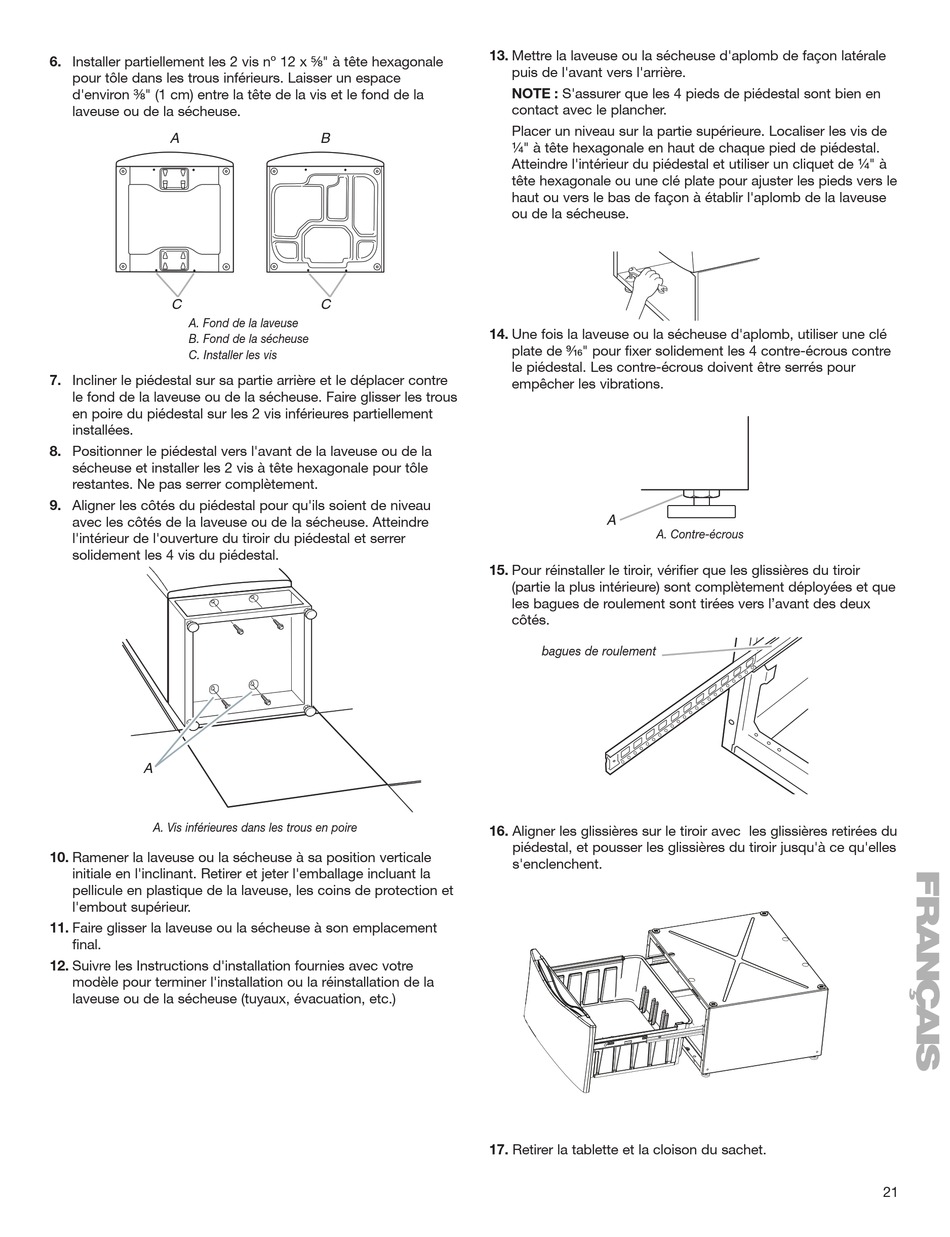

6. Installer partiellement les 2 vis nº 12 x
pour tôle dans les trous inférieurs. Laisser un espace
d'environ
" (1 cm) entre la tête de la vis et le fond de la
laveuse ou de la sécheuse.
A
C
A. Fond de la laveuse
A. Washer bottom
B. Fond de la sécheuse
B. Dryer bottom
C. Installer les vis
C Install screws
7. Incliner le piédestal sur sa partie arrière et le déplacer contre
le fond de la laveuse ou de la sécheuse. Faire glisser les trous
en poire du piédestal sur les 2 vis inférieures partiellement
installées.
8. Positionner le piédestal vers l'avant de la laveuse ou de la
sécheuse et installer les 2 vis à tête hexagonale pour tôle
restantes. Ne pas serrer complètement.
9. Aligner les côtés du piédestal pour qu'ils soient de niveau
avec les côtés de la laveuse ou de la sécheuse. Atteindre
l'intérieur de l'ouverture du tiroir du piédestal et serrer
solidement les 4 vis du piédestal.
A
A. Vis inférieures dans les trous en poire
A. Lower screws in keyhole slots
10. Ramener la laveuse ou la sécheuse à sa position verticale
initiale en l'inclinant. Retirer et jeter l'emballage incluant la
pellicule en plastique de la laveuse, les coins de protection et
l'embout supérieur.
11. Faire glisser la laveuse ou la sécheuse à son emplacement
final.
12. Suivre les Instructions d'installation fournies avec votre
modèle pour terminer l'installation ou la réinstallation de la
laveuse ou de la sécheuse (tuyaux, évacuation, etc.)
13. Mettre la laveuse ou la sécheuse d'aplomb de façon latérale
" à tête hexagonale
B
C
14. Une fois la laveuse ou la sécheuse d'aplomb, utiliser une clé
15. Pour réinstaller le tiroir, vérifier que les glissières du tiroir
16. Aligner les glissières sur le tiroir avec les glissières retirées du
17. Retirer la tablette et la cloison du sachet.
puis de l'avant vers l'arrière.
NOTE : S'assurer que les 4 pieds de piédestal sont bien en
contact avec le plancher.
Placer un niveau sur la partie supérieure. Localiser les vis de
" à tête hexagonale en haut de chaque pied de piédestal.
Atteindre l'intérieur du piédestal et utiliser un cliquet de
tête hexagonale ou une clé plate pour ajuster les pieds vers le
haut ou vers le bas de façon à établir l'aplomb de la laveuse
ou de la sécheuse.
plate de
" pour fixer solidement les 4 contre-écrous contre
le piédestal. Les contre-écrous doivent être serrés pour
empêcher les vibrations.
A
A. Contre-écrous
A. Locknuts
(partie la plus intérieure) sont complètement déployées et que
les bagues de roulement sont tirées vers l'avant des deux
côtés.
bagues de roulement
piédestal, et pousser les glissières du tiroir jusqu'à ce qu'elles
s'enclenchent.
" à
