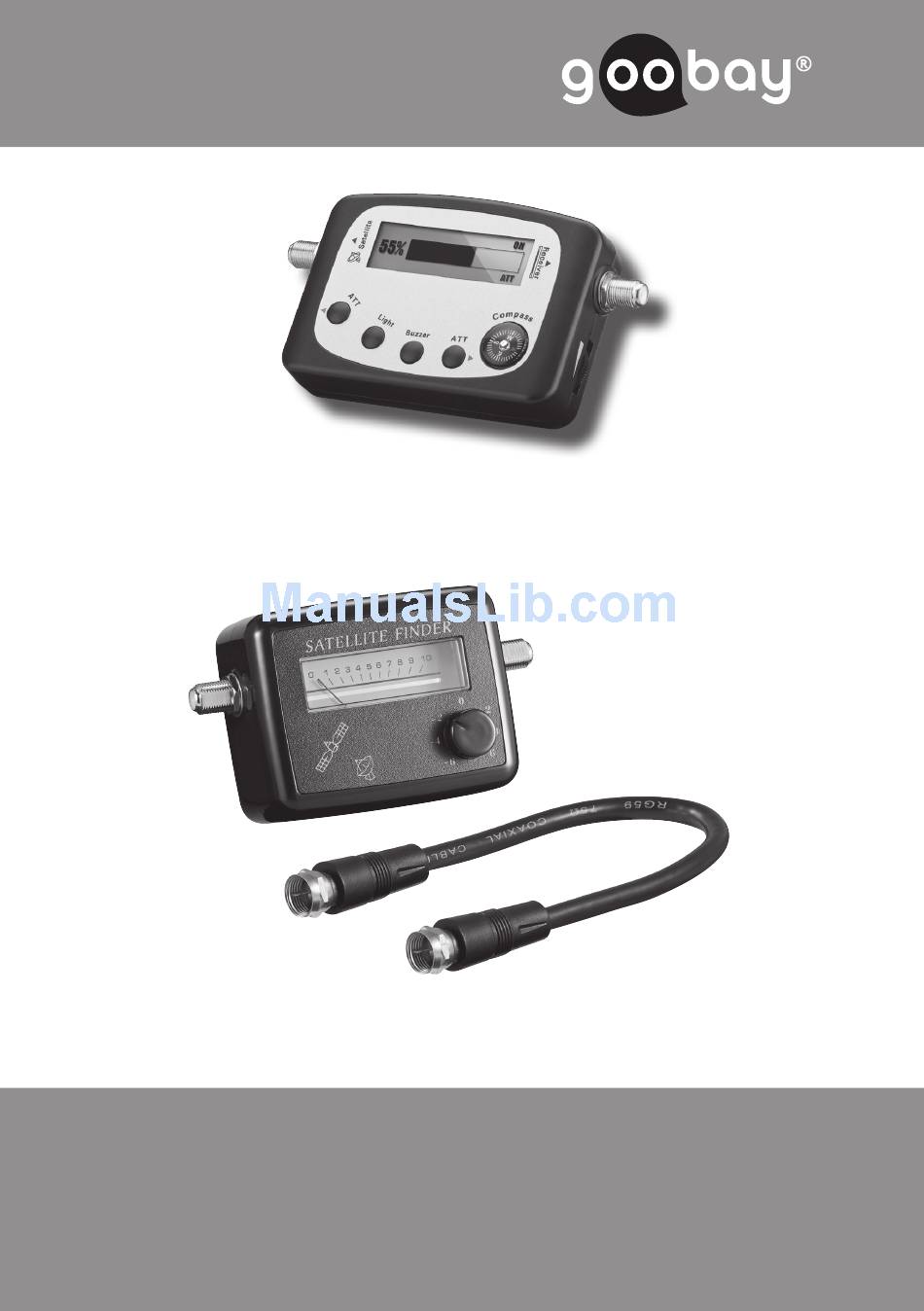

- Page 1 SAT FINDER mit digitalem LCD Modell: 67140 SAT FINDER with digital LCD Model: 67140 SAT FINDER analog Modell: 67000 SAT FINDER analog Model: 67000 Betriebsanleitung User‘s Manual...
-
Page 2: Table Of Contents
Empfang auszurichten. Der SAT FINDER zeigt die Signalstärke des Satelliten in der Anzeige an. Die 67000 hat eine beleuchtete Anzeige. Die 67140 ist mikroprozessorgesteuert und generiert zusätzlich ein akustisches Signal, welches umso lauter wird, wie das Signal besser wird. Die Anzeige erfolgt über LCD. -
Page 3: Sicherheitshinweise
Sie sich an Ihren Händ ler zur Reparatur oder zum Austausch wie in Kapitel „Gewährleistung und Haftung“ beschrieben. • Beachten Sie das Kapitel „technische Daten“. • Bitte beachten Sie auch die Nutzungsbedingungen im Kapitel „bestimmungsge mäßer Gebrauch“. 4 Lieferumfang: Artikel Lieferumfang 67000 SAT Finder, Anschlusskabel, Betriebsanleitung, 67140 SAT Finder mit digitalem LCD, Betriebsanleitung... -
Page 4: Aufbau
67000: 1 Verbindung zum LNB 2 Analoganzeige 3 Verbindung zum SAT Receiver 4 Signalstärkeeinstellung (Feineinstellung) 67140: 1 Satellite: Verbindung zum LNB 2 Receiver: Verbindung zum SAT Receiver 3 Compass: Kompass 4 BUZZER: Summerkontrolle (OFF wird angezeigt, wenn ausgeschaltet) 5 Light: Taster für die LCD Beleuchtung 6 3ATT: Signalreduktion des Ein gangssignals, falls die Skala Maximum und die Signalstärke 99% anzeigt. -
Page 5: Bedienung
Display, desto besser ist auch das Signal. Wenn der SAT FINDER das volle Signal empfängt, können Sie die Signalstärke- einstellung (4) des Modells 67000 oder bei Modell 67140 die ATT Taste (6) drücken, um das Eingangssignal zu reduzieren. Bewegen Sie die Satellitenschüssel dann weiter bis zur größtmöglichen Anzeige und dem lautesten akustischen Signalton. -
Page 6: Problembehebung
Betriebsanleitung 9 Problembehebung: Problem Maßnahme 67140: - Drehen Sie den Lautstärkeregler an der rechten Seite auf. Kein Summen - Prüfen Sie, ob alle Geräte eingeschaltet sind. - Prüfen Sie alle Verbinder und Kabel auf Beschädigungen. keine Anzeige / - Lesen Sie Kapitel 7. -
Page 7: Entsorgungshinweise
Mit dem CE Zeichen erklärt Goobay , eine registrierte Marke der ® Wentronic GmbH, dass das Gerät die grundlegenden Anforderungen und Richtlinien der europäischen Bestimmungen erfüllt. Diese können online auf www.goobay.de angefragt werden. Alle Handels- marken und registrierten Marken sind das Eigentum ihrer jeweiligen Inhaber. -
Page 8: Description And Function
SAT FINDER shows the siganl strength in the display. 67000 has an illuminative display. 67140 is micro processor controlled and generates an acoustic signal in addition for increasing signals. The SAT FINDER is microprocessor controlled and shows the signal strength of the satellite in its LC display. -
Page 9: Parts Package
Also observe the terms of use described in the Chapter “Intended Use”. 4 Parts Package: Article Scope of Delivery 67000 SAT Finder, connection cable, User‘s Manual, 67140 SAT Finder with digital LCD, User‘s Manual 5 Construction: 67000: 67000: 1 Connection to LNB... -
Page 10: Connecting

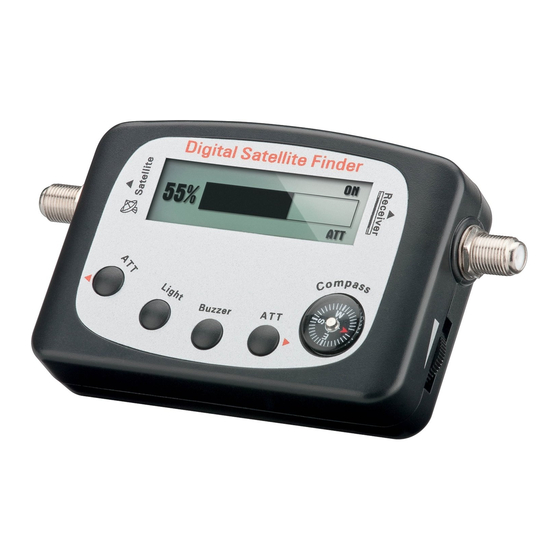

User‘s Manual 67140: 1 Satellite: Connection to LNB 2 Receiver: Connection to SAT Receiver 3 Compass: to find the azimuth 4 BUZZER control key (OFF is displayed when switched off) 5 Light: LED backlight control key 6 3ATT Reduction key: reduces the incoming signal when too strong (4 steps) In case of the thermometer scale shows max and the signal strength value shows 99. -
Page 11: Care, Maintenance, Storage And Transport
If a full scale is shown, adjust the signal strength adjuster (4) of model 67000 or the 3ATT key (6) of model 67140 to reduce the incoming signal to a lower level. Continue to move the satellite dish until having the highest possible meter reading and and the highest possible buzzer pitch. -
Page 12: Specifications
User‘s Manual 10 Specifications: Article 67140 67000 Input frequency 950-2150MHz min. input level -40dB -11~15dB max. input level -10dB -7dB Input impedance 75Ohm, F-Stecker output impedance 75Ohm, F-Stecker power supply 13-18V DC signal gain 52~60dB Dimensions 128 x 68 x 28 mm 104.4 x 62.9 x 42 mm... -
Page 13: Ce Declaration
, a registered trademark of the Wentronic GmbH ensures, ® that the product is conformed to the basic standards and directives. These standards can be requested online on www.goobay.de. All trademarks and registered brands are the property of their respective owners. - Page 14 User‘s Manual...
- Page 16 Revision Date 2013-03-13 Version 1 Goobay ® Pillmannstraße 12 38112 Braunschweig Germany Made in China. Hotline: +49 (0180) 5005882 E-Mail: info@goobay.de Web: www.goobay.de *(0,14 € pro Minute aus dem deutschen Festnetz. Maximal 0,42 € pro Minute aus dem Mobilfunknetz.)
