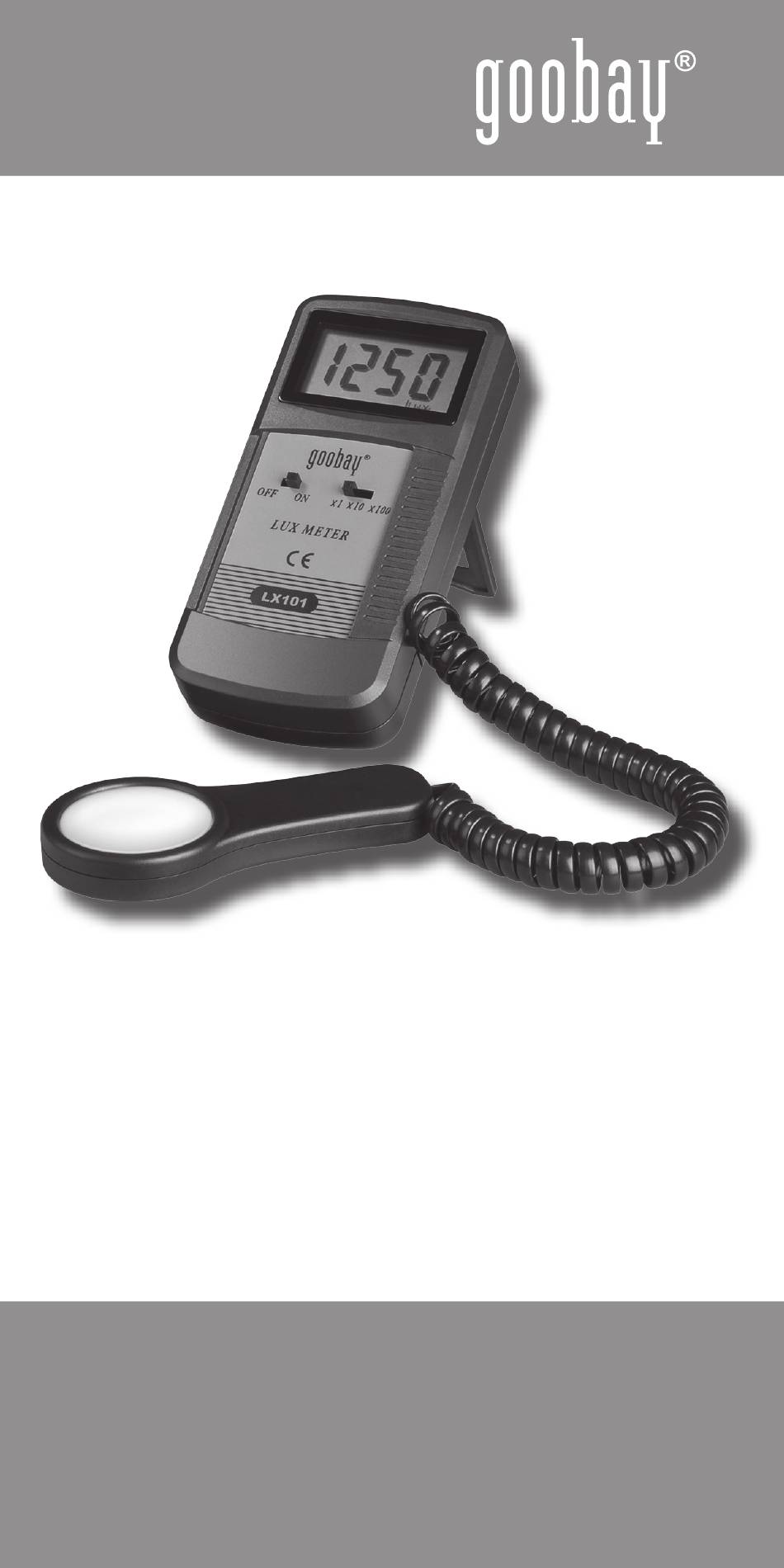

- Page 1 Luxmessgerät MS 6610 LUXMETER 77036 Lux Measurement Device MS 6610 LUXMETER 77036 Bedienungsanleitung Manual...
-
Page 2: Table Of Contents
Bedienungsanleitung Luxmessgerät MS 6610 LUXMETER ACHTUNG! Lesen Sie die Bedienungsanleitung vollständig und sorgfältig durch. Sie ist Bestandteil des Produktes und enthält wichtige Hinweise zur korrekten Montage und Benutzung. Bewahren Sie sie auf, damit Sie diese bei Unsicherheiten und Weitergabe des Produktes parat haben. -
Page 3: Aufbau
4 Aufbau: 5 Sicherheitshinweise: ACHTUNG! Lesen und befolgen Sie die Sicherheits- anweisungen gründlich. Es besteht u. a. Verlet- zungsgefahr durch schleudernde Geräteteile. • Das Gerät darf ausschließlich über Batterien betrieben werden. Versuchen Sie nie das Gerät an einer anderen Spannung, einer anderen Energieversorgung oder mit anderen Batterietypen zu betreiben! • Ihr Produkt und dessen Zubehör ist kein Spielzeug und gehört nicht in Kinderhände, weil er zerbrechliche, kleine und verschluckbare Teile enthält, die bei unsach- gemäßem Gebrauch Personen verletzen können! • Lassen Sie Verpackungsmaterial nicht einfach liegen, da sich spielende Kinder daran schneiden können. Weiterhin besteht die Gefahr des Verschluckens und Einatmens von Kleinmaterial und Dämmmaterial. • Setzen Sie Ihr Messgerät keiner starken Wärme, Kälte oder direkter Sonneneinstrahlung aus. • Weiterhin sind Vibrationen, mechanische Einwirkungen, magnetische und elektromagnetische Felder sowie Feuchtigkeit und Staubeinwirkung zu vermeiden. -
Page 4: Batterieeinbau Und -Wechsel
Bedienungsanleitung 6 Batterieeinbau und -wechsel: • Vor dem ersten Messen und bei Aufleuchten einer kleinen Batterie in der LCD-Anzeige muss die Batterie gewechselt werden. • Entfernen Sie die Kreuzschlitzschraube, die das B atteriefach sichert, mit einem geeigneten Schrauben- dreher und schieben Sie das Batteriefach auf. • Tauschen Sie die alte Batterie gegen eine neue gleichen Typs aus. • Verschließen Sie das Fach wieder durch Zuschieben und sichern durch die Kreuzschlitzschraube. 7 Bedienung und Messung: 1. Nehmen Sie das Gerät mit dem An- / Ausschalter in Betrieb. 2. Wählen Sie den Luxbereich aus, den Sie messen wollen indem Sie den Fotosensor auf diesen ausrichten. 3. Richten Sie den Fotosensor möglichst horizontal zur Lichtquelle aus. 4. Auf dem Display erscheint der gemessene Wert. Je nach Messbereich steht im Display Lux, x10 Lux oder x100 Lux. Mit diesem Faktor muss der Anzeigewert multipli- ziert werden um auf die Einheit Lux zu kommen. 5. Wenn in der Anzeige eine oder mehrere Nullen auftau- chen, muss der Messbereich auf einen niedrigeren Bereich eingestellt werden. -
Page 5: Gewährleistung Und Haftung
• Krankenhäuser Aufwaschraum, Pharmalager 100- 200 Untersuchungsraum 200- 750 Operationsraum (OP) 750-1500 Intensivstation, Notfallbehandlung 750-1500 • Schule Aula, Innenbereiche 100- 300 Klassenraum 300- 750 Labor, Bücherei 750-1500 9 Gewährleistung und Haftung: • Der Hersteller gewährt auf ein neues Gerät 2 Jahre gesetzliche Gewährleistung. • Da der Hersteller keinen Einfluss a uf Installation und Verwendung des P roduktes hat, deckt die Garantie nur das Produkt selbst ab. • Falls ein Fehler oder Defekt an Ihrem Gerät festgestellt werden sollte, wenden Sie sich b itte an Ihren Fachhänd- ler und zeigen Sie ggf. Ihre Quittung oder Rechnung als Kaufnachweis vor. Ihr Händler wird den Fehler entweder vor Ort beheben, oder das G erät an den Hersteller... -
Page 6: Problembehebung
Bedienungsanleitung schützter Umgebung. • Bitte heben Sie die Verpackung für den Transport auf um Schäden zu vermeiden. 11 Problembehebung: Problem Lösung keine Funktion - Prüfen Sie, ob das Gerät mit der richtigen Batterie in der richtigen Polung versehen ist. - Kontrollieren Sie, ob das Batteriefach ordnungsgemäß verschlossen wurde. - Schalten Sie das Gerät ein. - Wenn immer noch keine Funktion erkennbar ist, konsultieren Sie Ihren Händler. Materialbruch oder offene - Verwenden Sie das Gerät Elektronik durch mechanische nicht länger und konsultieren Einwirkung Sie Ihren Händler. -
Page 7: Spektrum Des Fotosensors
Quecksilber-Lampe *1,1 Fluoreszierende Lampe *1,0 Kaltlichtleuchten *1,0 Tageslicht *1,0 Die Messwerte basieren auf die Messung einer parallelen Standard „Tungsten“-Lampe mit 2854°K 13 Spektrum des Fotosensors: 14 Entsorgungshinweise: Elektrische und elektronische Geräte sowie Batterien dürfen nach der europäischen WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Der Verbraucher ist nach dem ElektroG verpflichtet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den dafür eingerichteten, öffentlichen Sammelstellen oder an die Verkaufstelle kostenlos zurückzu- geben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt. 15 CE-Konformitätserklärung: Dieses Gerät entspricht den EU-Richtlinien 2001/95/EG und 2004/108/EWG: Mit dem CE ® Zeichen erklärt Goobay ,eine registrierte Handels- marke der Wentronic GmbH, dass das Gerät die grundlegen- den Anforderungen und Richtlinien der europäischen Bestimmungen erfüllt. Diese können online auf www. wentronic.com angefordert werden. Die genannten Direktiven lösen alle früheren nationalen Zulassungen in der EU ab. -
Page 8: Description And Function
Manual Lux Measurement Device MS 6610 ATTENTION! Read the manual completely and carefully. It is part of the product and contains important advices for correct implementing and use. Keep this manual for having it available when passing to other persons and if there are further questions. -
Page 9: Construction
4 Constuction: 5 Notes on Safety: ATTENTION! Read the instructions carefully. There is a risk of injuring by throwed parts. • The product is only for battery use. Do not try to operate with different voltages, other power supplies or different battery types than described in this manual! • Your product and its accessories are no toys and children must not use it anyway, because it contains fragile, small and swallowable parts which can injure people by incorrect use! • Remove and dispose packaging materials, because playing children could cut on it. Furthermore there is a danger of swallowing and inhaling of incidentals and insulating materials. -
Page 10: Assembling And Changing The Battery
Manual 6 Assembling and Changing the Battery: • Before measuring the first time and when a small battery is displayed, change the battery to a new one of the same type. • Remove the cross slot screw from the battery case by using the right screwdriver and put off the cover. • Change the battery to a new one of the same type. • Lock the case by sliding it in and by removing and tightening the cross slot screw. 7 Operating and Measuring: 1. Switch on the device with the ON/OFF slide switch. 2. Select the Lux scale and set the Function to the desired Lux range and align the detector. 3. Face the photo detector to he light source in a horizontal position. 4. The measured value is displayed. Depending on the range, Lux, x10 Lux or x100 Lux is displayed. The displayed value must be multiplied with one of these values to get the quantity of Lux. 5. If there are displayed one or more zeros, the range must be set to a lower one. 6. If there is displayed a “1“ - select a higher range. 7. Switch off the device after using. -
Page 11: Warranty And Liability
• hospital stickroom, warehouse 100- 200 medical examination room 200- 750 operating room 750-1500 emergency treatment 750-1500 • school auditorium, indoor gymnasium 100- 300 class room 300- 750 laboratory, library, drafting room 750-1500 6 Warranty and Liability: • The producer grants a 2 years guarantee. • As the manufacturer has no influence on installation and use, warranty of the product only a pplies to the product itself. • If any fault or damage is detected on your device, please contact your dealer and provide y our sales slip or i nvoice as evidence of the purchase, if necessary. Your dealer will repair the fault either o n site, or send the device to the manufacturer. You make the work of our technicians... -
Page 12: Troubleshooting
Manual 8 Troubleshooting: Problem Help Device does not work -Check if the right battery is used with the right polarity. -Check if the battery case is closed properly. -Switch on the device. -If there is still no function, please consult your dealer for help. Material failure or open -Do not touch the device and electronic system caused to consult your dealer for help. mechanical influences Mind the “Notes on Safety” and the “Specifications”. Only one or more zeros are -Set the range to a lower one. displayed Only a “1“ is displayed -Set the range to a higher one. 9 Specifications: Modell 77036 Operating Voltage 9 V DC (1 pc 9 Volt Block) Operating Temperature 0 ~ 40°C at < 80% Air Humidity* Storing Conditions -10 ~ 60°C at < 70% Air Humidity* (*non-condensing, **battery removed!) Operating Principle Dual Slop Integration Sample rate... -
Page 13: Spectrum For Photo Detector
11 CE Declaration: This device corresponds to EU directives 2001/95/ EG and 2004/108/EWG: With the CE sign ® Goobay , a registered trademark of the Wentronic GmbH ensures, that the product is conformed to the basic standards and directives. These standards can be found online on www.wentronic.com. The mentioned directives replace all former national permissions in the European Union. - Page 14 Revision Date 2010-08-02 Version 1 Goobay is a registered ® trademark of Wentronic GmbH in Germany and/or other countries. Wentronic GmbH Pillmannstraße 12 38112 Braunschweig, Germany Designed and Developed in Germany. Assembled in China...
