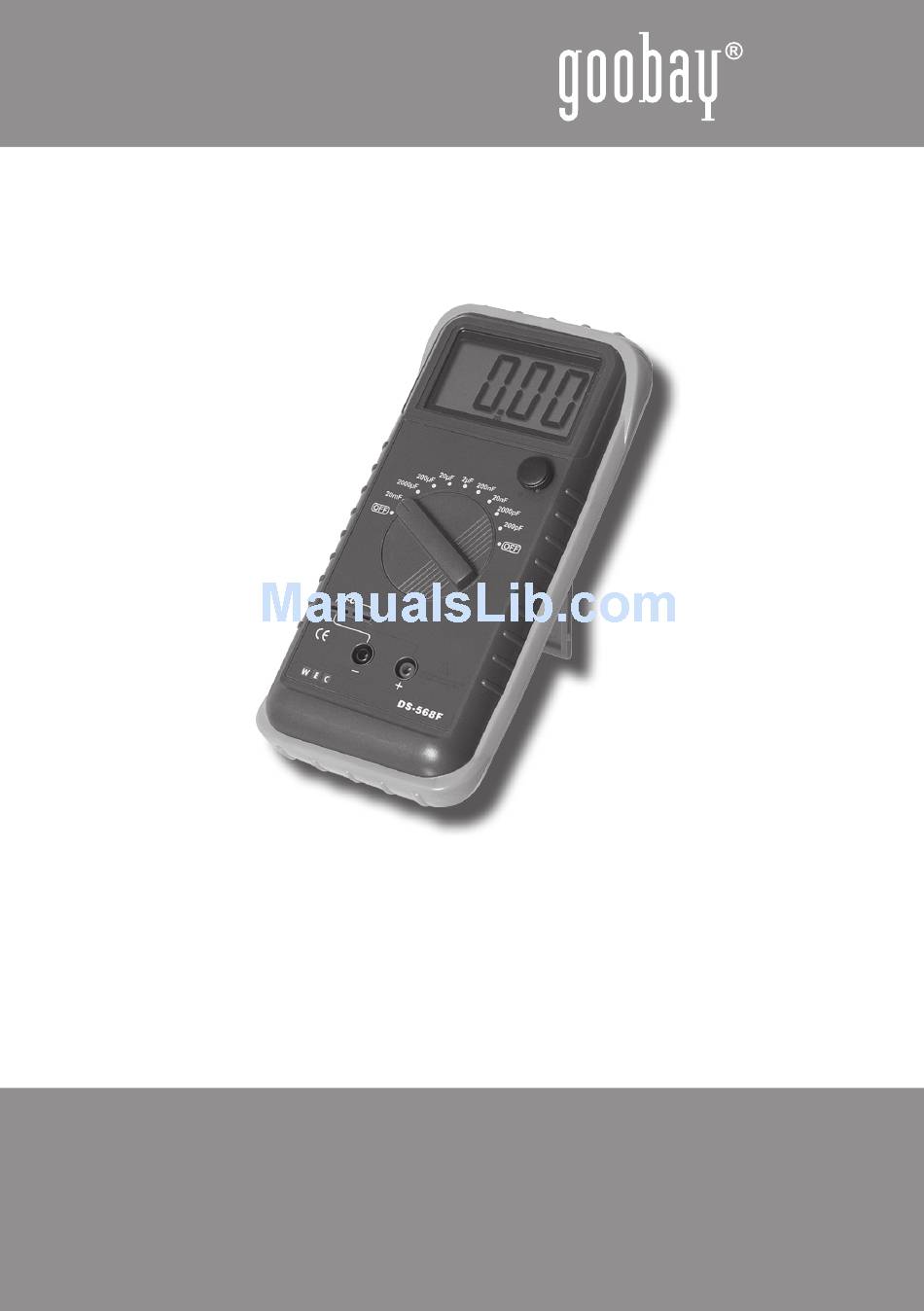

- Page 1 Digitales Kapazitätsmessgerät MES MULTI DS-568F Modell: 77039 Digital capacity measurement device MES MULTI DS-568F Model: 77039 Bedienungsanleitung User‘s manual...
-
Page 2: Table Of Contents
Bedienungsanleitung Digitales Kapazitätsmessgerät MES MULTI DS-568F ACHTUNG! Lesen Sie die Bedienungsanleitung vollständig und sorgfältig durch. Sie ist Bestandteil des Produktes und enthält wichtige Hinweise zur korrekten Inbetriebnahme und Benutzung. Bewahren Sie sie auf, damit Sie diese bei Weitergabe des Gerätes an andere Personen übergeben können. -
Page 3: Lieferumfang

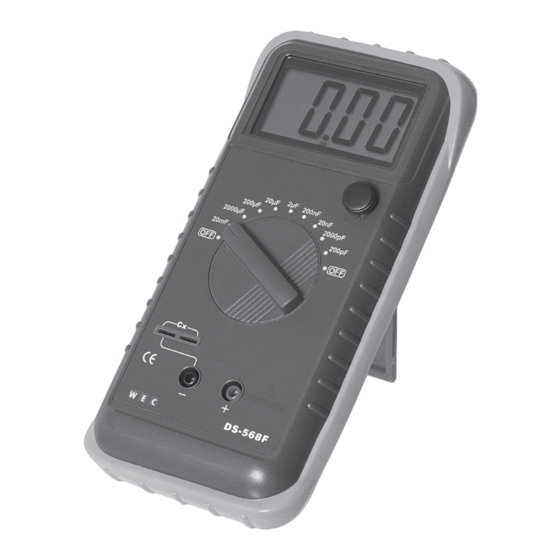

Bitte beachten Sie auch die Nutzungsbedingungen im Kapitel „bestimmungsgemäßer Gebrauch“. • Betreiben Sie das Gerät nie im geöffneten Zustand! 4 Lieferumfang: 1 x Kapazitätsmessgerät MES MULTI DS-568F mit Aufstellbügel und Batterie (9V 6F22) 1 x Holster 1 x Paar Prüfschnüre 1 x Bedienungsanleitung 5 Aufbau: LCD Anzeige Nullpunktrückstellung... -
Page 4: Vorbereitung
Bedienungsanleitung 6 Vorbereitung: 1. Legen Sie die Batterie in das Gerät, wie in Kapitel 9 beschrieben. 2. Entfernen Sie alle Spannungsquellen an zu messenden Schaltungen. 3. Entladen Sie den zu messenden Kondensator vor dem Messvorgang. 4. Verbinden Sie das Gerät mit den mitgelieferten Prüfschnüren am zu prüfenden Kondensator, indem Sie die schwarze Prüfschnur mit der “-“... -
Page 5: Problembehebung
• Vermeiden Sie Stellen mit hohen Temperaturen, Feuchtigkeit, bzw. Stellen, die nass werden können, auch bei Pflege, Wartung, Lagerung und Transport. • Beachten Sie die Sicherheitshinweise auch für Pflege, Wartung, Lagerung und Trans- port. • Heben Sie den Originalkarton für einen sicheren Transport auf. •... -
Page 6: Gewährleistung Und Haftung
Bedienungsanleitung Einstellbereich Toleranz Genauigkeit Frequenz 200pF 0,1 pF +/-(0,5%+7) 20nF 10pF 800Hz 200nF 100pF +/-(0,5%+1) 2µF 1000pF 20µF 0,01µF 80Hz 200µF 0,1µF +/-(2,0%+5) 2000µF 1µF +/-(2,0%+5) 20mF 10µF +/-(5,0%+5) 14 Gewährleistung und Haftung: • Der Hersteller gewährt 2 Jahre Gewährleistung auf ein neues Gerät. •... -
Page 7: Ce-Konformitätserklärung
Goobay , eine registrierte Marke der Wentronic GmbH, dass das Gerät die ® grundlegenden Anforderungen und Richtlinien der europäischen Bestimmun- gen erfüllt. Diese können online auf www.goobay.de angefragt werden. Alle Handelsmarken und registrierten Marken sind das Eigentum ihrer jeweiligen Inhaber. -
Page 8: Description And Function
Manual Digital Capacity Measurement Device MES MULTI DS-568F ATTENTION! Please read the user manualcompletely and carefully. It is part of the product and includes important information for proper installation and use. Keep this guide to have it available, when there are uncertainties, or the product will be passed on. -
Page 9: Parts Package
Please also observe the terms of use described in the Chapter “Intended Use”. • Do never use this device with opened back side! 4 Parts Package: 1 pc. digital Capacity Measurement Device MES MULTI DS-568F with battery 1 pc. Holster 1 pair of test leads 1 pc. user‘s manual... -
Page 10: Preparing
Manual 6 Preparing: 1. Connect the battery with the device like described in chapter 9. 2. Disconnect all power supply units from the circuits you would like to to measure. 3. Discharge the capacitor before measuring. 4. Connect the device to the capacitor by using the included test leads. Connect the black test lead to the “-“... -
Page 11: Troubleshooting
11 Troubleshooting: Problem Help display only shows - Select a lower range. “000“ display shows “1“ - Select a higher range. incorrect measure- - Adjust the Zeroing switch for calibration. mens device shows no - Change the battery or the fuse like described in chapter 8. function other questions - Contact your dealer. -
Page 12: Warranty And Liability
® ensures, that the product is conformed to the basic standards and directives. These standards can be requested online on www.goobay.de. The mentioned directives replace all former national permissions in the European Union. All trademarks and registered brands are the property of their respective owners. - Page 14 Manual...
- Page 16 Revision Date 2012-01-20 Version 1 Goobay ® Pillmannstraße 12 38112 Braunschweig Germany Made in China. Hotline: +49 (0180) 5005882 E-Mail: info@goobay.de Web: www.goobay.de...
