Подключение Других Устройств - Prestigio MultiBoard Quick Manual

Краткое руководство пользователя
Prestigio MultiBoard
• Оптимальным разрешением при подключении внешнего компьютера
является разрешение 1920*1080 точек�
• Мультимедийную панель можно подключить к внешнему
компьютеру при помощи интерфейса HDMI�
• Минимальные требования к конфигурации внешнего компьютера:
- Процессор - 2�0 ГГц, Память – 1 Гб, видеокарта – не менее 256
цветов
- Доступное место на жестком диске – 1 Гб
- Интерфейсы: VGA-OUT/HDMI-OUT, Audio-OUT, USB
- Поддержка разрешений 800*600,1024*768

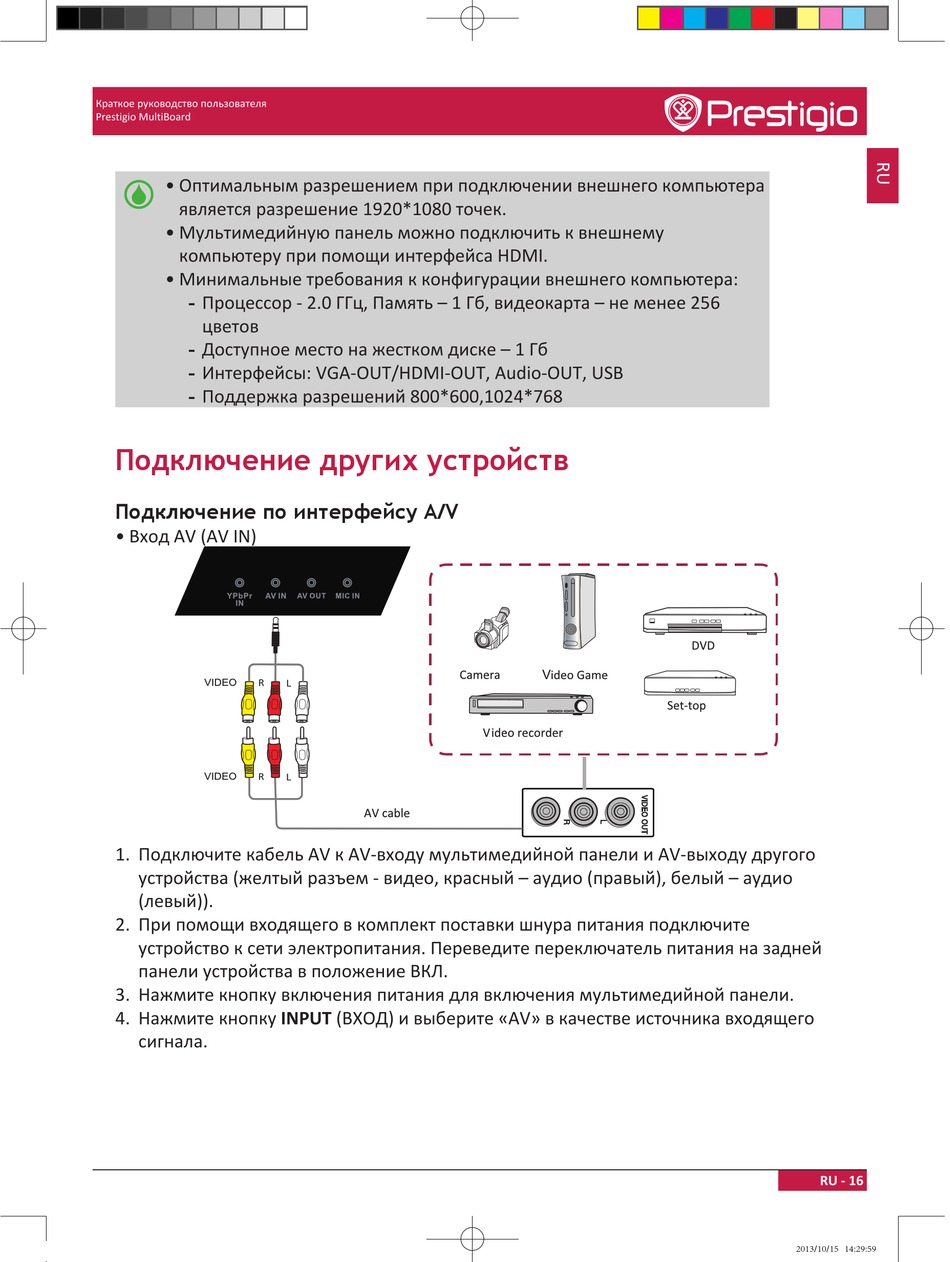

Подключение других устройств
Подключение по интерфейсу A/V
• Вход AV (AV IN)
1� Подключите кабель AV к AV-входу мультимедийной панели и AV-выходу другого
устройства (желтый разъем - видео, красный – аудио (правый), белый – аудио
(левый))�
2� При помощи входящего в комплект поставки шнура питания подключите
устройство к сети электропитания� Переведите переключатель питания на задней
панели устройства в положение ВКЛ�
3� Нажмите кнопку включения питания для включения мультимедийной панели�
4� Нажмите кнопку INPUT (ВХОД) и выберите «AV» в качестве источника входящего
сигнала�
RU - 16
