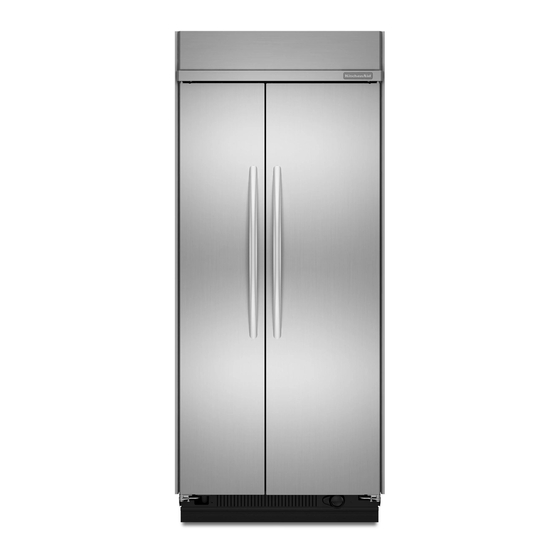

KitchenAid 2316565B Installation Manual

Side by side built-in refrigerator complete series overlay series classic series architect series ii
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

SIDE BY SIDE BUILT-IN REFRIGERATOR

Installation Guide

IMPORTANT: READ AND SAVE THESE INSTRUCTIONS. INSTALLATION REQUIRES 2 OR MORE PEOPLE.
REFRIGERADOR EMPOTRADO
DE DOS PUERTAS
Manual de instalación
IMPORTANTE: LEA Y GUARDE ESTAS INSTRUCCIONES. LA INSTALACIÓN REQUIERE DE 2 O MÁS PERSONAS.
RÉFRIGÉRATEUR ENCASTRÉ CÔTE À CÔTE
Guide d'installation
IMPORTANT : LIRE ET CONSERVER CES INSTRUCTIONS. L'INSTALLATION NÉCESSITE L'INTERVENTION DE 2 PERSONNES OU PLUS.
Table of Contents/Índice/Table des matières ..................................................................2
2316565C

Advertisement

Table of Contents
loading

Related Manuals for KitchenAid 2316565B

Summary of Contents for KitchenAid 2316565B

  • Page 1: Installation Guide

    SIDE BY SIDE BUILT-IN REFRIGERATOR Installation Guide IMPORTANT: READ AND SAVE THESE INSTRUCTIONS. INSTALLATION REQUIRES 2 OR MORE PEOPLE. REFRIGERADOR EMPOTRADO DE DOS PUERTAS Manual de instalación IMPORTANTE: LEA Y GUARDE ESTAS INSTRUCCIONES. LA INSTALACIÓN REQUIERE DE 2 O MÁS PERSONAS.

  • Page 2: Table Of Contents

    TABLE OF CONTENTS INSTALLATION INSTRUCTIONS ... 19 Unpack the Refrigerator ... 19 Reduce Tipping Radius ... 19 Move the Refrigerator into House ... 19 Install Anti-Tip Boards ... 20 Connect the Water Supply ... 20 Plug in Refrigerator ... 21 Move Refrigerator to Final Location...

  • Page 3: Refrigerator Safety

    All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can happen if the instructions are not followed. Refrigerator is top heavy and tips easily when not completely installed.

  • Page 4: Models

    Side by Side Non-Dispensing Refrigerators ® Architect Series II Features wraparound styling that complements the contoured door handles. This series provides a warm commercial-looking built-in refrigerator. KSSC36FTS KSSC42FTS KSSC48FTS Overlay Series Features factory-installed, overlay style trim to provide a “frameless” look. This series requires the installation of custom panels, handles, and standoffs.
  • Page 5 Side by Side Dispensing Refrigerators Architect ® Series II Features wraparound styling that complements the contoured door handles. This series provides a warm commercial-looking built-in refrigerator. KSSC36QTS KSSC42QTS KSSC48QTS Overlay Series Features factory-installed, overlay style trim to provide a “frameless” look. This series requires the installation of custom panels, handles, and standoffs.

  • Page 6: Installation Requirements

    Failure to do so can result in death, explosion, or fire. IMPORTANT: Observe all governing codes and ordinances. It is recommended that you do not install the refrigerator near an oven, radiator, or other heat source. Do not install in a location where the temperature will fall below 55°F (13°C).

  • Page 7: Electrical Requirements

    Do not use an extension cord. Failure to follow these instructions can result in death, fire, or electrical shock. Before you move your refrigerator into its final location, it is important to make sure you have the proper electrical connection. Recommended Grounding Method A 115 Volt, 60 Hz., AC only, 15- or 20-amp fused, grounded...

  • Page 8: Water Supply Requirements

    NOTE: If the water shut off valve is in the back wall behind the refrigerator, it must be at an angle so that the tube is not kinked when the refrigerator is pushed into its final position. 1"...

  • Page 9: Product Dimensions

    The depth from the front of the top grille to the back of the refrigerator cabinet is 25 " (64.5 cm). The power cord is 84" (213 cm) long. The water line attached to the back of the refrigerator is 5 ft (1.5 m) long. Height dimensions are shown with leveling legs extended (3 mm) below the rollers.

  • Page 10: Door Swing Dimensions

    The location must permit both doors to open to a minimum of 90°. Allow 4 " (11.4 cm) minimum space between the side of the refrigerator and a corner wall. NOTE: More clearance may be required if you are using overlay panels, custom handles, or extended handles on a Classic model.

  • Page 11: Overlay Series Door Panel & Cabinetry Clearance

    130˚ door swing is desired. See “Adjust Doors.” When the doors are closed the refrigerator will extend beyond the face of the adjacent cabinetry to some degree. Door Swing 110˚ Actual Size...
  • Page 12 Allow a minimum of 4 " (11.4 cm) of space between the side of the refrigerator and a corner wall. More clearance may be needed if thicker custom panels or custom handles are used. Do not overlook baseboards. 90˚ Door...

  • Page 13: Overlay Series Custom Panels And Handle Kits

    The custom panels must have backer panels attached in order to mount them to the refrigerator. It is most common to work with three panels, as shown in the following graphic: a decorative overlay panel, a / " (3.18 mm) spacer panel or spacer strips and a / "...
  • Page 14 (0.78 cm) on each side and 33 / " (85.73 cm) 39 / " (100.97 cm) 45 / " (116.21 cm) A. Decorative panel B. Refrigerator door C. Dispenser frame " (1.27 cm) on the top and bottom. " (0.78 cm) Overlap "...

  • Page 15: Classic Series Factory Panels And Kits

    COLOR W10153553 Stainless Steel Classic Series Factory Panels and Kits All factory parts are available through your KitchenAid dealer or by calling KitchenAid Parts and Accessories at 1-800-442-9991. In Canada, call 1-800-807-6777. Factory Door Panel Kits Three kits containing colored acrylic or stainless steel door and top grille panels are available.

  • Page 16: Classic Series Custom Panels

    40 " (102.2 cm) 46 " (117.5 cm) Door Panels for Non-dispenser Models The freezer panel should not weigh more than 40 lbs (18.1 kg). The refrigerator panel should not weigh more than 50 lbs (23 kg). " (1.27 cm) Freezer...

  • Page 17: Classic, Architect

    Custom side panels may be needed when not enough space is available to have cabinets on both sides of the refrigerator or when the refrigerator is placed at the end of a cabinet run. You may choose an Inset, Flush, or Recessed Inset panel installation.

  • Page 18: Overlay Series Custom Side Panels

    Custom side panels may be needed when not enough space is available to have cabinets on both sides of the refrigerator or when the refrigerator is placed at the end of a cabinet run. You may choose an Inset or Recessed Inset panel installation.

  • Page 19: Installation Instructions

    Failure to do so can result in death or serious injury. IMPORTANT: Do not remove the film until the refrigerator is in its operating position. All four leveling legs must contact the floor to support and stabilize the full weight of the refrigerator.

  • Page 20: Install Anti-Tip Boards

    D. Compressor cover Connect the Water Supply Read all directions before you begin. IMPORTANT: If you turn the refrigerator on before the water line is connected, turn the ice maker OFF. Style 1 - Shutoff Valve Connection NOTE: If your water line connection does not look like Style 1, see “Style 2 - Copper Line Connection.”...

  • Page 21: Plug In Refrigerator

    Failure to do so can result in death or serious injury. IMPORTANT: To avoid floor damage, make sure levelers are raised (not touching floor) and refrigerator is on rollers before moving. 1. Place top of cardboard carton or plywood under refrigerator.

  • Page 22: Level And Align Refrigerator

    4. For Classic and Overlay models, additional adjustments may be needed after the custom panels are installed. Install Classic Series Custom Panels IMPORTANT: KitchenAid is not responsible for the removal or addition of molding or decorative panels that would not allow access to the refrigerator for service.

  • Page 23: Install Overlay Series Custom Panels

    Create custom door overlay panels according to the specifications in the “Overlay Series Custom Panels” section. KitchenAid is not responsible for the removal or addition of molding or decorative panels that would not allow access to the refrigerator for service.

  • Page 24: Adjust Doors

    8. Make final recheck to make sure the doors are aligned and even. Door Swing Adjustment 1. Check that the refrigerator door can open freely. If the door opens too wide, remove the door stop screw or screws (depending on your model) from the bottom hinge. See “Door Height Adjustment”...

  • Page 25: Install Side Panel

    IMPORTANT: KitchenAid is not responsible for the removal or addition of molding or decorative panels that would not allow access to the refrigerator for service.

  • Page 26: Complete Installation

    Complete Installation 1. Turn the water supply line valve to the “Open” position. 2. Turn the refrigerator switch to the ON position. See “Power On/Off Switch” in the Use & Care Guide for instructions. Wait a few minutes. Check the water line connections for leaks.

  • Page 27: Seguridad Del Refrigerador

    SEGURIDAD DEL REFRIGERADOR Su seguridad y la seguridad de los demás es muy importante. Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodoméstico. todos los mensajes de seguridad. Este es el símbolo de advertencia de seguridad. Este símbolo le llama la atención sobre peligros potenciales que pueden ocasionar la muerte o una lesión a usted y a los demás.

  • Page 28: Modelos

    Refrigeradores de dos puertas sin despachador Serie II Architect ® Presenta un estilo envolvente que complementa los contornos de las manijas de la puerta. Esta serie ofrece un estilo comercial cálido para refrigeradores empotrados. KSSC36FTS KSSC42FTS KSSC48FTS Serie Overlay Presenta un adorno recubierto instalado de fábrica que ofrece un estilo “sin marco”.
  • Page 29 Refrigeradores de dos puertas con despachador ® Serie II Architect Presenta un estilo envolvente que complementa los contornos de las manijas de la puerta. Esta serie ofrece un estilo comercial cálido para refrigeradores empotrados. KSSC36QTS KSSC42QTS KSSC48QTS Serie Overlay Presenta un adorno recubierto instalado de fábrica que ofrece un estilo “sin marco”.

  • Page 30: Requisitos De Instalación

    REQUISITOS DE INSTALACIÓN Piezas y herramientas IMPORTANTE: Instalador: Deje las Instrucciones de instalación con el propietario. Propietario: Conserve las Instrucciones de instalación para referencia futura. Guarde estas Instrucciones de instalación para tenerlas a disposición del inspector de electricidad local. HERRAMIENTAS NECESARIAS: Reúna las herramientas y piezas necesarias antes de comenzar la instalación.

  • Page 31: Requisitos Eléctricos

    Un contacto de tres terminales con conexión a tierra debe ser ubicado a no más de 4" (10,2 cm) a la derecha de los armarios laterales o del panel del extremo. Vea “Requisitos eléctricos” para obtener información adicional. El cierre del agua deberá estar ubicado en la base del armario, a cualquier lado del refrigerador o en algún otro lugar de fácil acceso.

  • Page 32: Requisitos Del Suministro De Agua

    Requisitos del suministro de agua Todas las instalaciones deben hacerse de acuerdo a los requerimientos locales de plomería. El cierre del agua deberá estar localizado en la base del armario, a cualquier lado del refrigerador o en algún otro lugar de fácil acceso.

  • Page 33: Medidas Del Producto

    Vista lateral La profundidad del frente de la rejilla superior a la parte posterior de la carcasa del refrigerador es de 25 " (64,5 cm). El cable de suministro de energía es de 84" (213 cm) de largo. La línea de agua ajustada a la parte posterior del refrigerador es de 5 pies (1,5 m) de largo.

  • Page 34: Medidas De Oscilación De Las Puertas

    La ubicación debe permitir que las puertas se abran a un mínimo de 90°. Deje un espacio mínimo de 4 " (11,4 cm) entre el lado del refrigerador y una pared de la esquina. NOTA: Es posible que en un modelo Classic se necesite más espacio si va a utilizar paneles recubiertos, manijas a la medida o manijas extendidas.

  • Page 35: Espacio Para El Panel De La Puerta Y Para Los Armarios De La Serie Overlay

    Espacio para el panel de la puerta y para los armarios de la serie Overlay Los paneles de la puerta a la medida y los armarios adyacentes deben estar diseñados de modo tal de que haya suficiente espacio para que las puertas se puedan abrir. Si el refrigerador se va a instalar cerca de la pared, vea “Oscilación de la puerta de 90°” en la próxima página.
  • Page 36 Posición de retención de la puerta de 90˚ Deje un espacio mínimo de 4 " (11,4 cm) entre el lado del refrigerador y la esquina de la pared. Es posible que sea necesario contar con mayor espacio si se utilizan paneles a la medida más gruesos o manijas a la medida. No deje de prestar atención a los zócalos. Oscilación de la puerta de 90˚...

  • Page 37: Paneles A La Medida Y Juegos De Manijas De La Serie Overlay

    Paneles a la medida y juegos de manijas de la serie Overlay Los paneles a la medida recubiertos le permiten combinar el exterior de su refrigerador con la decoración de la cocina y usar las manijas a la medida para mayor flexibilidad en el diseño. Los paneles a la medida deben tener paneles de soporte para montarlos en el refrigerador.
  • Page 38 Paneles de soporte NOTAS: Las líneas punteadas representan el lugar donde se deben colocar los paneles de soporte en los paneles de revestimiento. La ilustración muestra los paneles de soporte colocados en los revestimientos decorativos. " (15,7 cm) Saliente inferior Saliente superior "...

  • Page 39: Paneles Y Juegos De Fábrica De La Serie Classic

    Juegos de manijas para la puerta de la serie Overlay Se encuentran disponibles los siguientes estilos de manija. Póngase en contacto con el distribuidor de KitchenAid o con Piezas y Accesorios KitchenAid al 1-800-442-9991. En Canadá, llame al 1-800-807-6777. ®...

  • Page 40: Paneles A La Medida Para La Serie Classic

    Paneles a la medida para la serie Classic Si va a instalar paneles de madera a la medida, deberá hacerlos usted mismo o consultar con un carpintero o fabricante de armarios calificado. Para obtener información acerca de las especificaciones de los paneles, vea los gráficos dimensionales. IMPORTANTE: Los paneles que pesan más de lo recomendado pueden dañar a su refrigerador.
  • Page 41 Paneles de puerta para modelos con despachador El panel del congelador no deberá pesar más de 40 lbs (18,1 kg). El panel del refrigerador no deberá pesar más de 50 lbs (23 kg). " (1,27 cm) Puerta del Madera congelador (con laminada despachador) con un...

  • Page 42: Paneles Laterales A La Medida Para Las Series Classic, Architect Y Complete

    Paneles laterales a la medida para las series Classic, Architect Los paneles laterales a la medida pueden ser necesarios cuando no hay suficiente espacio disponible para tener armarios en los dos lados del refrigerador o cuando el refrigerador se coloca al final de una línea de armarios.

  • Page 43: Instrucciones De Instalación

    Refrigerador Recubierto (60,16 cm) Adornos laterales " (9,7 mm) " (1,5 mm) " (2,38 mm) Medidas para la instalación empotrada 1. Mida la distancia del punto A (como se muestra) a la pared posterior. Agregue " (0,8 mm) a esta medida para que el panel lateral se ajuste dentro del adorno.

  • Page 44: Cómo Reducir El Arco De Vuelco

    Cómo reducir el arco de vuelco (si es necesario) Antes de llevar el refrigerador a la casa, asegúrese de que dispone de suficiente altura al techo para que el refrigerador esté completamente derecho. Vea “Arco de Vuelco” en la sección “Requisitos de instalación”...

  • Page 45: Conexión Del Suministro De Agua

    2" (5 cm) A. Tablero central a " (6,35 mm) máximo por encima del refrigerador B. Dos tableros de 2" x 4" x 32" (5 cm x 10 cm x 81 cm) C. Afiance a los pies derechos con 6 tornillos #8 x 3" (7,6 cm) D.

  • Page 46: Cómo Enchufar El Refrigerador

    Conexión al refrigerador 1. Desenchufe el refrigerador o desconecte el suministro de energía. 2. Quite la cinta de empaque de la tubería gris enrollada en la parte trasera del refrigerador. 3. Quite el tubo corto negro de plástico del extremo de la entrada de la línea de agua.

  • Page 47: Cómo Instalar Los Paneles A La Medida Para La Serie Classic

    Cómo instalar los paneles a la medida para IMPORTANTE: KitchenAid no es responsable de la remoción o adición de molduras o paneles decorativos que pudieran impedir el acceso al refrigerador para darle servicio.

  • Page 48: Cómo Instalar Los Paneles A La Medida Para La Serie Overlay

    Instale las manijas a la medida antes de instalar los paneles en el refrigerador. Para obtener más información sobre la selección de manijas a la medida de KitchenAid, consulte el catálogo de KitchenAid, visite el sitio www.kitchenaid.com o llame al 1-800-442-9991. En Canadá, visite www.KitchenAid.ca o llame al 1-800-807-6777.

  • Page 49: Ajuste Las Puertas

    Cómo ajustar la altura de la puerta Siga los pasos a continuación para ajustar la altura de la puerta, hacia arriba o hacia abajo, una vez que se nivelaron las puertas. 1. Abra la puerta del congelador o del refrigerador. Localice la bisagra inferior y quite el tornillo de tope de la puerta.

  • Page 50: Cómo Instalar El Panel Lateral

    IMPORTANTE: KitchenAid no es responsable de la remoción o adición de molduras o paneles decorativos que pudieran impedir el acceso al refrigerador para darle servicio.

  • Page 51: Cómo Terminar La Instalación

    Cómo terminar la instalación 1. Gire la válvula de la tubería de alimentación de agua a la posición “Abierta”. 2. Gire el interruptor del refrigerador a la posición ON (Encendido). Vea la sección “Interruptor de Encendido/ Apagado” en el Manual de uso y cuidado, para las instrucciones.

  • Page 52: Sécurité Du Réfrigérateur

    SÉCURITÉ DU RÉFRIGÉRATEUR Votre sécurité et celle des autres est très importante. Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer. Voici le symbole d’alerte de sécurité.

  • Page 53: Modèles

    Réfrigérateurs côte à côte sans distributeur Série II Architect ® Se caractérise par un style enveloppant qui complète les poignées de porte galbées. Cette série procure un réfrigérateur encastré d'apparence commerciale. KSSC36FTS KSSC42FTS KSSC48FTS Série Overlay Se caractérise par des garnitures d'origine de style décoratif procurant un aspect “sans cadre”.
  • Page 54 Réfrigérateurs côte à côte avec distributeur Série II Architect ® Se caractérise par un style enveloppant qui complète les poignées de porte galbées. Cette série procure un réfrigérateur encastré d'apparence commerciale. KSSC36QTS KSSC42QTS KSSC48QTS Série Overlay Se caractérise par des garnitures d'origine de style décoratif procurant un aspect “sans cadre”.

  • Page 55: Exigences D'installation

    EXIGENCES D’INSTALLATION Outillage et pièces IMPORTANT : Installateur : Remettre les instructions d'installation au propriétaire. Propriétaire : Conserver les instructions d'installation pour référence ultérieure. Conserver ces instructions d'installation pour consultation par l'inspecteur local des installations électriques. OUTILLAGE REQUIS : Rassembler les outils et pièces nécessaires avant de commencer l'installation.

  • Page 56: Spécifications Électriques

    Une prise de courant à 3 alvéoles reliée à la terre devrait être installée à 4" (10,2 cm) du côté droit des placards ou du panneau d'extrémité. Voir “Spécifications électriques” pour plus d'information. Le robinet d'arrêt devrait se trouver dans le placard inférieur, d'un côté...

  • Page 57: Spécifications De L'alimentation En Eau

    Spécifications de l’alimentation en eau Toutes les installations doivent être conformes aux exigences des codes locaux de plomberie. Le robinet d'arrêt doit se trouver dans le placard inférieur, d'un côté ou de l'autre du réfrigérateur ou à un autre endroit facilement accessible.

  • Page 58: Dimensions Du Produit

    Vue latérale La profondeur de l'avant de la grille supérieure à l'arrière de la caisse du réfrigérateur est de 25 " (64,5 cm). Le cordon d'alimentation mesure 84" (213 cm) de long. La canalisation d'eau fixée à l'arrière du réfrigérateur mesure 5 pi (1,5 m) de long.

  • Page 59: Dimensions Pour Le Pivotement Des Portes

    Dimensions pour le pivotement des portes L’emplacement d'installation doit permettre l’ouverture des deux portes à un angle minimal de 90°. Laisser un espace libre d'au moins 4 " (11,4 cm) entre le côté du réfrigérateur et un mur d'angle. REMARQUE : Un espace libre plus grand peut être nécessaire lors de l’emploi de panneaux personnalisés, poignées personnalisées ou poignées prolongées sur un modèle Classique.

  • Page 60: Série Overlay - Panneau De Porte Et Placard - Dimensions Et Espace Libre

    Série Overlay - Panneau de porte et placard - dimensions et espace libre Lors de la conception des panneaux de porte personnalisés et des placards adjacents, on doit veiller à ménager l’espace libre suffisant pour la manœuvre d’ouverture des portes. Si le réfrigérateur doit être installé à proximité du mur, voir à la page suivante “Ouverture de la porte à...
  • Page 61 Prévoir un espacement d’au moins 4 " (11,4 cm) entre le côté du réfrigérateur et un mur d’angle. Un espace libre plus grand peut être nécessaire dans le cas de l’utilisation de panneaux personnalisés plus épais ou de poignées personnalisées. Tenir compte également des plinthes.

  • Page 62: Panneaux Personnalisés Et Poignées De La Série Overlay

    Panneaux personnalisés et poignées de la série Overlay Les panneaux de recouvrement personnalisés permettent d'assortir l'extérieur du réfrigérateur à la décoration d'ensemble de la cuisine; par ailleurs les poignées personnalisées donnent une flexibilité supplémentaire en termes d’esthétique. Pour le montage sur le réfrigérateur, un panneau d'appui doit être fixé...
  • Page 63 Panneaux d'appui REMARQUES : Les lignes pointillées correspondent à l'emplacement des panneaux d'appui. L'illustration indique l'emplacement des panneaux d'appui placés sur les panneaux de recouvrement à vocation décorative. " (15,7 cm) Décalage inférieur Décalage supérieur " (1,27 cm) 1 " (4,13 cm) 22"...

  • Page 64: Ensembles De Panneaux D'origine De La Série Classic

    Série Overlay - Poignées de porte Les modèles de poignée suivants sont disponibles. Contacter votre marchand KitchenAid ou le service Pièces et accessoires de KitchenAid au 1-800-442-9991. Au Canada, téléphoner au 1-800-807-6777. A. Poignée de la Série II Architect ®...

  • Page 65: Panneaux Personnalisés De La Série Classic

    Panneaux personnalisés de la série Classic Si vous prévoyez installer des panneaux personnalisés en bois, vous devrez les créer vous-même ou consulter un ébéniste ou menuisier qualifié. Voir les dessins dimensionnels pour les spécifications des panneaux. IMPORTANT : Les panneaux de poids supérieur au poids recommandé...
  • Page 66 Panneaux de porte pour modèles avec distributeur Le panneau du congélateur ne doit pas peser plus de 40 lb (18,1 kg). Le panneau du réfrigérateur ne doit pas peser plus de 50 lb (23 kg). " (1,27 cm) Porte du congélateur Contreplaqué...

  • Page 67: Panneaux Latéraux Personnalisés Des Séries Classic, Architect

    Panneaux latéraux personnalisés des séries Classic, Architect Des panneaux latéraux personnalisés peuvent être nécessaires lorsqu'il n'y a pas suffisamment d'espace pour avoir des placards des deux côtés du réfrigérateur ou lorsque le réfrigérateur est placé à l'extrémité d'une enfilade de placards. Vous avez le choix d'installer un panneau inséré, en affleurement ou inséré...

  • Page 68: Instructions D'installation

    Réfrigérateur Recouvrement (60,16 cm) Garnitures latérales " (9,7 mm) " (1,5 mm) " (2,38 mm) Dimensions pour un panneau inséré 1. Mesurer la distance du point A (tel qu'illustré) à la paroi arrière. Ajouter " (0,8 mm) à cette mesure pour que le panneau latéral entre dans la garniture.

  • Page 69: Réduction Du Rayon De Basculement

    Réduction du rayon de basculement (si nécessaire) Avant d'apporter le réfrigérateur dans le domicile, s'assurer que la hauteur du plafond est suffisante pour mettre le réfrigérateur en position verticale. Voir “Réduction du rayon de basculement” dans la section “Exigences d'installation” pour plus d'information. Si vous n'avez pas une hauteur de plafond suffisante pour mettre le réfrigérateur en position verticale, le rayon de basculement peut être réduit en enlevant la grille supérieure et les garnitures...

  • Page 70: Raccordement À La Canalisation D'eau

    2" (5 cm) A. Centrer la planche à un maximum de au-dessus du réfrigérateur. B. Deux planches de 2" x 4" x 32" (5 cm x 10 cm x 81 cm) C. Fixer aux poteaux avec 6 vis n 8 x 3" (7,6 cm) D.

  • Page 71: Brancher Le Réfrigérateur

    Raccordement au réfrigérateur 1. Débrancher le réfrigérateur ou déconnecter la source de courant électrique. 2. Enlever le ruban adhésif fixant le tube gris en spirale à l'arrière du réfrigérateur. 3. Enlever le tube court noir en plastique de l'extrémité du tube d'admission d'eau.

  • Page 72: Installation Des Panneaux Personnalisés De La Série Classic

    être nécessaires après l'installation des panneaux personnalisés. Installation des panneaux personnalisés IMPORTANT : KitchenAid n'est pas responsable des opérations d'enlèvement et de réinstallation des moulures ou panneaux décoratifs qui entraveraient l'accès au réfrigérateur lors d'une intervention de réparation.

  • Page 73: Installation Des Panneaux Personnalisés De La Série Overlay

    IMPORTANT : Installer les poignées personnalisées avant d'installer les panneaux sur le réfrigérateur. Pour plus de renseignements sur la sélection de poignées personnalisées KitchenAid, consulter le Catalogue KitchenAid, visitez le site www.kitchenaid.com ou téléphoner au 1-800-442-9991. Au Canada, visitez www.KitchenAid.ca ou téléphoner au 1-800-807-6777.

  • Page 74: Ajustement Des Portes

    Ajustement de la hauteur des portes Suivre les étapes suivantes pour ajuster la hauteur des portes vers le haut ou vers le bas, après que les portes ont été mises d'aplomb. 1. Ouvrir la porte du congélateur ou du réfrigérateur. Trouver la charnière inférieure et enlever la vis de butée de porte.

  • Page 75: Installation Du Panneau Latéral

    à l'extérieur du profilé de garniture latérale. IMPORTANT : KitchenAid n'est pas responsable des opérations de dépose et de réinstallation des moulures ou panneaux décoratifs qui entraveraient l'accès au réfrigérateur lors d'une intervention de réparation.

  • Page 76: Achever L'installation

    ® Registered Trademark/TM Trademark of KitchenAid, U.S.A., KitchenAid Canada licensee in Canada Todos los derechos reservados. ® Marca registrada/TM Marca de comercio de KitchenAid, U.S.A., usada en Canadá bajo licencia de KitchenAid Canada Tous droits réservés. ® Marque déposée/TM Marque de commerce de KitchenAid, U.S.A., Emploi sous licence par KitchenAid Canada au Canada Style 2 –...
