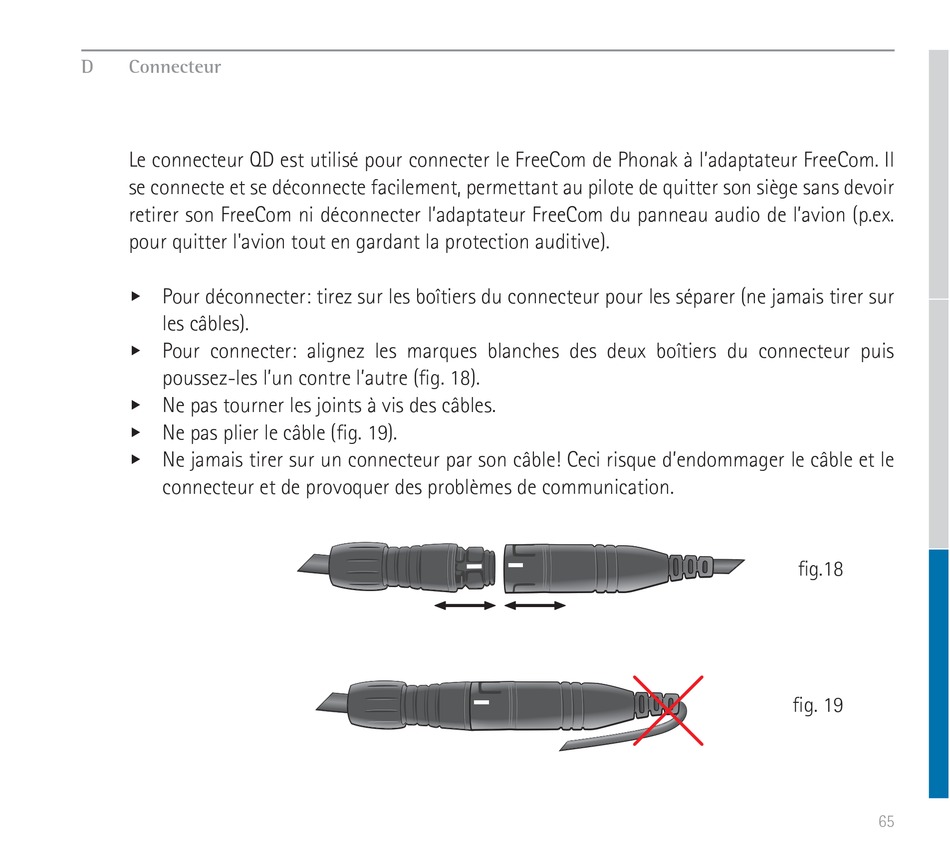

Phonak FreeCom 7100 User Manual page 65

D Connecteur
Le connecteur QD est utilisé pour connecter le FreeCom de Phonak à l'adaptateur FreeCom. Il
se connecte et se déconnecte facilement, permettant au pilote de quitter son siège sans devoir
retirer son FreeCom ni déconnecter l'adaptateur FreeCom du panneau audio de l'avion (p.ex.
pour quitter l'avion tout en gardant la protection auditive).
u Pour déconnecter: tirez sur les boîtiers du connecteur pour les séparer (ne jamais tirer sur
les câbles).
u Pour connecter: alignez les marques blanches des deux boîtiers du connecteur puis
poussez-les l'un contre l'autre (fig. 18).
u Ne pas tourner les joints à vis des câbles.
u Ne pas plier le câble (fig. 19).
u Ne jamais tirer sur un connecteur par son câble! Ceci risque d'endommager le câble et le
connecteur et de provoquer des problèmes de communication.
fi g.18
fi g. 19
65
