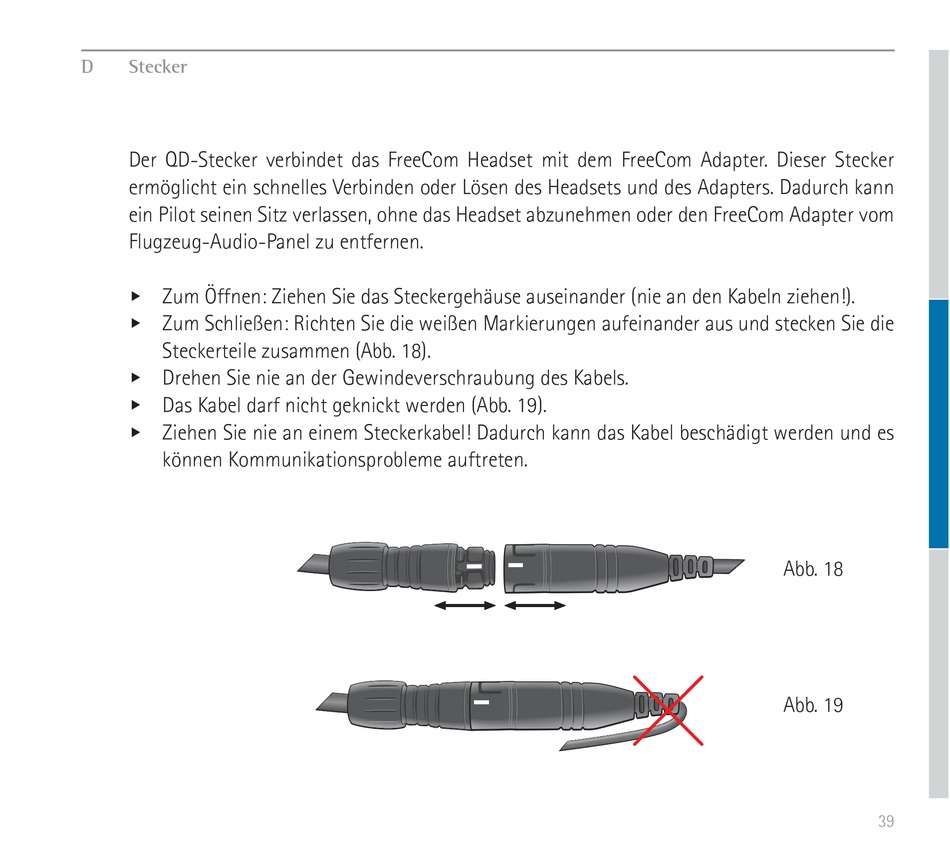

Phonak FreeCom 7100 User Manual page 39

D Stecker
Der QD-Stecker verbindet das FreeCom Headset mit dem FreeCom Adapter. Dieser Stecker
ermöglicht ein schnelles Verbinden oder Lösen des Headsets und des Adapters. Dadurch kann
ein Pilot seinen Sitz verlassen, ohne das Headset abzunehmen oder den FreeCom Adapter vom
Flugzeug-Audio-Panel zu entfernen.
u Zum Öffnen: Ziehen Sie das Steckergehäuse auseinander (nie an den Kabeln ziehen!).
u Zum Schließen: Richten Sie die weißen Markierungen aufeinander aus und stecken Sie die
Steckerteile zusammen (Abb. 18).
u Drehen Sie nie an der Gewindeverschraubung des Kabels.
u Das Kabel darf nicht geknickt werden (Abb. 19).
u Ziehen Sie nie an einem Steckerkabel! Dadurch kann das Kabel beschädigt werden und es
können Kommunikationsprobleme auftreten.
Abb. 18
Abb. 19
39
