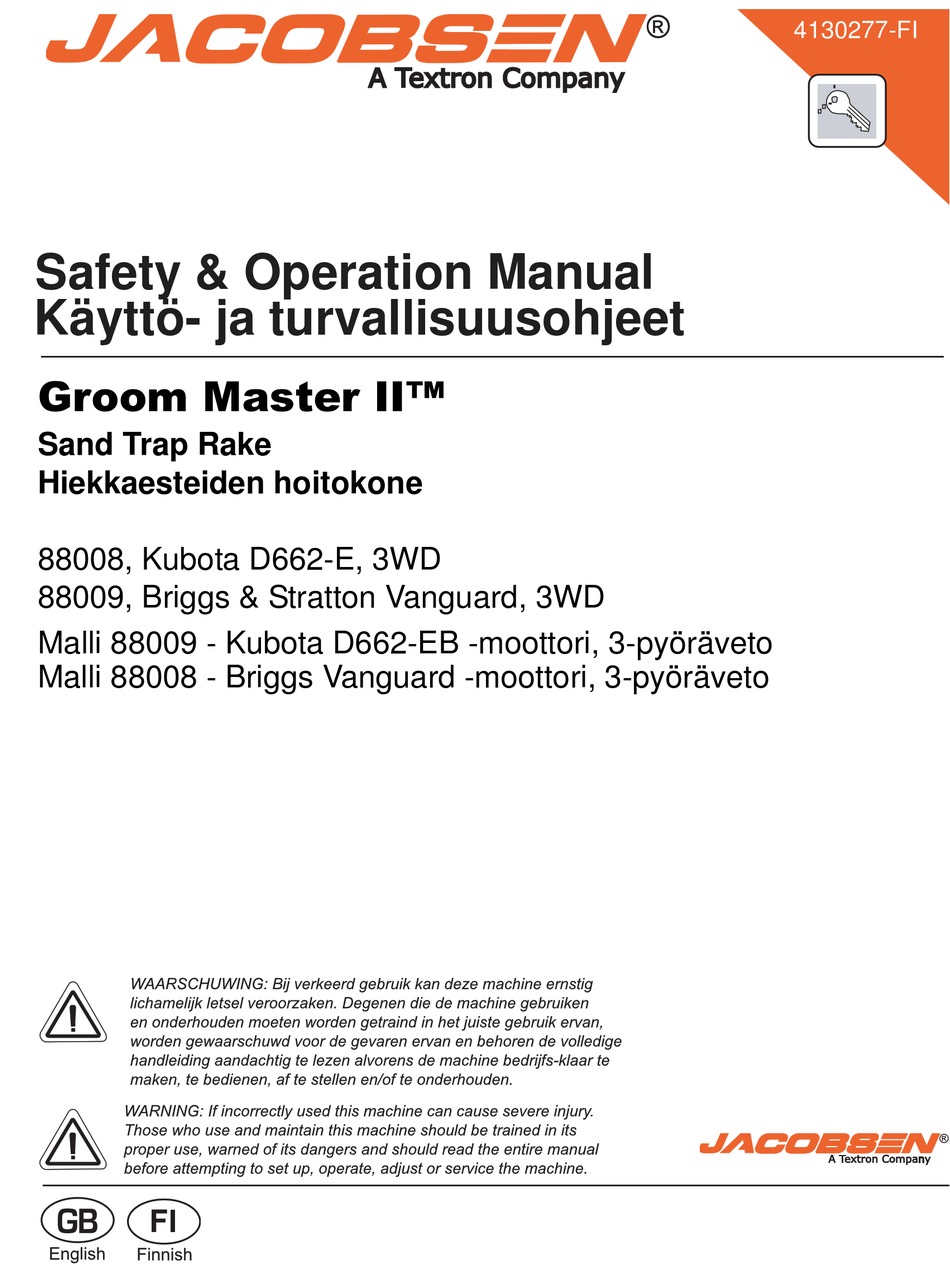

Safety & Operation Manual
Käyttö- ja turvallisuusohjeet
*URRP 0DVWHU ,,Œ

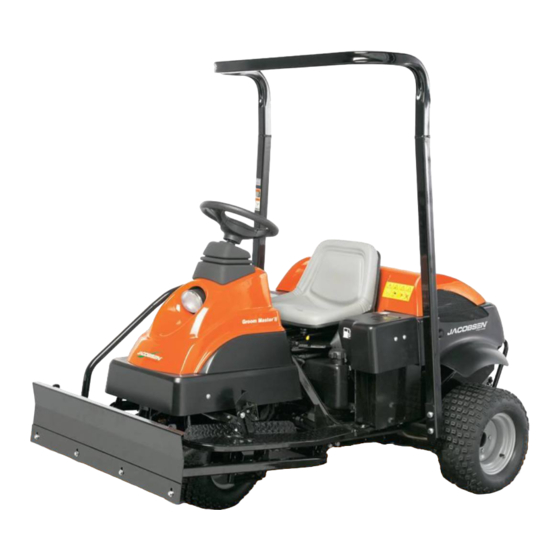

Sand Trap Rake
Hiekkaesteiden hoitokone
88008, Kubota D662-E, 3WD
88009, Briggs & Stratton Vanguard, 3WD
Malli 88009 - Kubota D662-EB -moottori, 3-pyöräveto
Malli 88008 - Briggs Vanguard -moottori, 3-pyöräveto
WARNING:If incorrectly used, this machine can cause severe injury. Those who
use and maintain this machine should be trained in its proper use, warned of its
dangers and should read the entire manual before attempting to set up, operate,
adjust or service the machine.
4130277-FI
