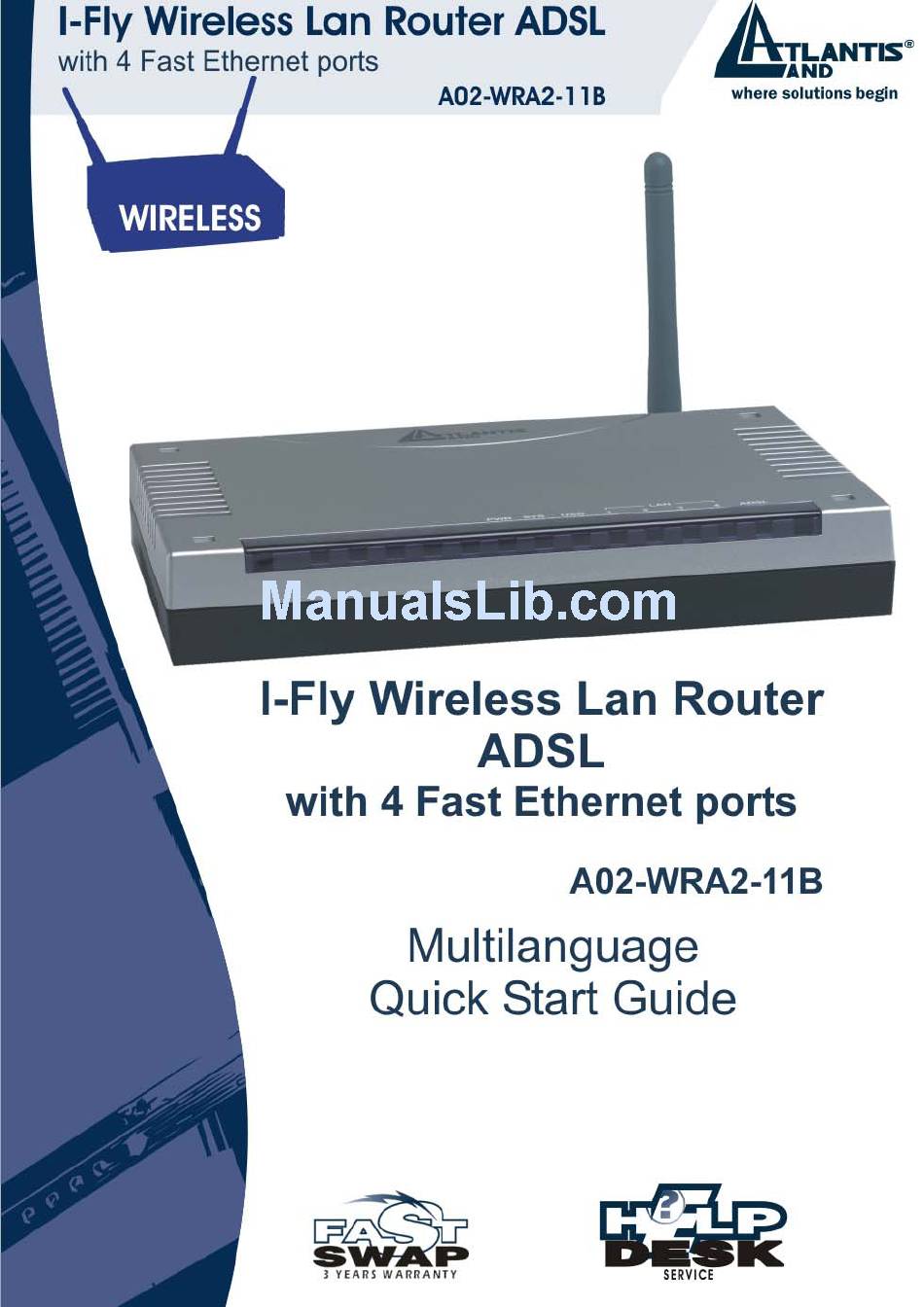

Atlantis Land I-Fly A02-WRA2-11B Quick Start Manual

I-fly wireless lan router adsl with 4 fast ethernet ports
Hide thumbs Also See for I-Fly A02-WRA2-11B:
Table of Contents
  • Table of Contents

  • Italiano
    • Contenuto Della Confezione
    • I LED Frontali
    • Le Porte Posteriori
    • Cablaggio
    • Configurazione del PC
    • Configurazione DI IE
    • Settaggi DI Default
      • Configurazione del Pc in Windows 2000
      • Configurazione del Pc in Windows Xp
    • Configurazione Router

  • English
    • Package Contents
    • The Front Panel Leds
    • The Rear Ports
    • Cabling
    • Default Settings
    • Before Configuration
    • IE Configuration
    • TCP/IP Configuration
    • Browser Configuration

  • Francais
    • Contenu de la Boîte
    • Face Avant
    • Face Arrière
    • Câblage
    • Configuration Initiale
    • Configuration du TCP/IP
      • Configuration Sous Windows 2000
      • Configuration Sous Windows Xp
    • Vérification
    • Configuration Avec Le Browser

  • Deutsch
    • Inhalt der Verpackung
    • Die Frontalen LED
    • Die Hinterturen
    • Verdrahtung
    • Einstellung des Default
    • Die IE Konfiguration
    • Konfiguration des PC
      • Konfiguration des Pc in Windows 2000
      • Konfiguration des Pc in Windows Xp
      • Obtain an Ip Address
    • Konfiguration des Router

  • Warranty

  • Garanzia
    • Certificato DI Garanzia Fast Swap
    • Modulo Richiesta Assistenza

  • Garantie
    • Certificat de Garantie Fast Swap
    • Fiche de Demande D'assistance
