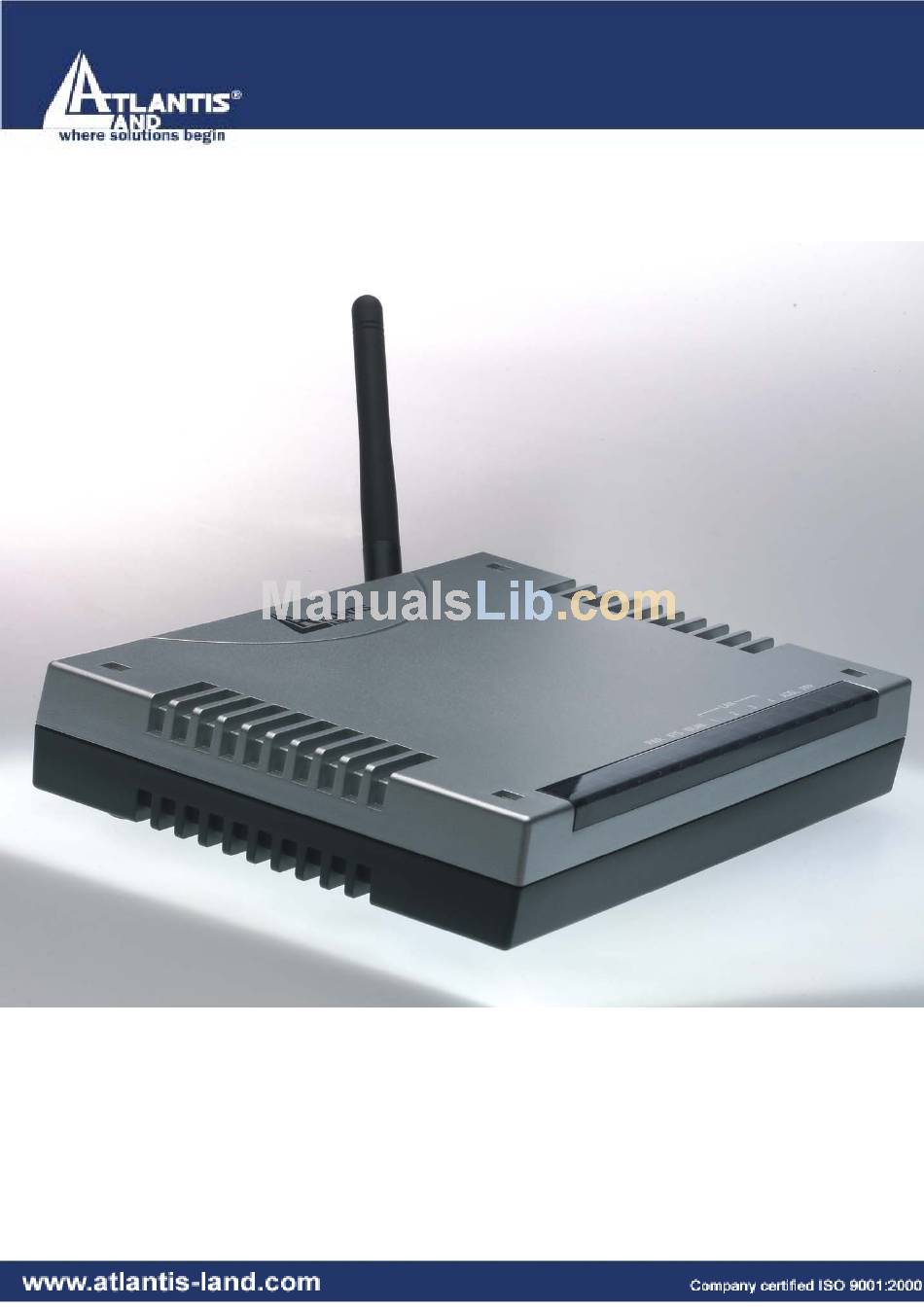

WIRELESS ROUTER

ADSL
A02-RA240-W54
A02-RA210-W54
MULTILANGUAGE

QUICK START GUIDE

A02-RA24(1)0-W54_GX01

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the WIRELESS ROUTER ADSL A02-RA210-W54 and is the answer not in the manual?

Questions and answers

Related Manuals for Atlantis Land WIRELESS ROUTER ADSL A02-RA210-W54

Summary of Contents for Atlantis Land WIRELESS ROUTER ADSL A02-RA210-W54

  • Page 1: Quick Start Guide

    WIRELESS ROUTER ADSL A02-RA240-W54 A02-RA210-W54 MULTILANGUAGE QUICK START GUIDE A02-RA24(1)0-W54_GX01...

  • Page 2: Table Of Contents

    MULTILANGUAGE QUICK START GUIDE ITALIANO 1.1 Contenuto della confezione... 5 1.2 I LED frontali... 5 1.3 Le porte posteriori... 6 1.4 Cablaggio ... 7 1.5 Settaggi di Default ... 8 1.6 Configurazione di IE... 8 1.7 Configurazione del PC ... 8 Configurazione del PC in Windows 95/98/ME ...

  • Page 3: Multilanguage Quick Start Guide

    MULTILANGUAGE QUICK START GUIDE PPPoE routed/PPPoA routed ... 31 RFC1483 routed / IpoA routed ... 33 FRANCAIS 1.1 Contenu de la boîte ... 36 1.2 Face avant ... 37 1.3 Face arrière... 38 1.4 Câblage... 39 1.5 Configuration initiale ... 39 1.6 Configuration du TCP/IP ...
  • Page 4 MULTILANGUAGE QUICK START GUIDE Konfiguration des PC in Windows XP ... 56 1.8 Konfiguration des Router... 59 PPPoE routed/PPPoA routed ... 61 RFC1483 routed / IpoA routed ... 63 A02-RA24(1)0-W54_GX01(V1.0 July2004)

  • Page 5: Contenuto Della Confezione

    CD. 1.1 Contenuto della confezione Atlantis Land Wireless Router ADSL, CD-ROM contenente il manuale, Guida di Quick Start, cavo RJ-11 ADSL, cavo CAT-5 LAN , Alimentatore (12V, 1A). 1.2 I LED frontali...

  • Page 6: Le Porte Posteriori

    1.3 Le porte posteriori PORTE Line(RJ11) LAN(1/4*RJ-45) Reset POWER (jack) POWER Switch UTILIZZO Connettere il cavo RJ-11 a questa porta effettuare all’ADSL. Connettere con un cavo UTP Dopo che il dispositivo è acceso, premere per effettuare il reset o il restore.

  • Page 7: Cablaggio

    Wireless Router ADSL. Tale filtro non è incluso nella confezione e va acquistato separatamente. Atlantis Land raccomanda di utilizzare apparati certificati per il tipo di linee e consiglia la scelta del codice A01-AF1 (filtro ADSL...

  • Page 8: Settaggi Di Default

    1.5 Settaggi di Default Prima di iniziare la configurazione dell’Atlantis Wireless Router ADSL è necessario conoscere quali siano i settaggi di default. Lasciando questi settaggi e impostando i PC come client DHCP (come da istruzioni seguenti) ed infine configurando la connessione all’ISP (che avrà...

  • Page 9: Configurazione Del Pc In Windows Nt4.0

    2. Selezionare TCP/IP->NIC F/E, o qualsiasi Network Interface Card (NIC) del PC. 3. Cliccare su Properties. 4. Selezionare l’opzione Obtain an IP address automatically (dopo aver scelto IP Address). 5. Andare su DNS Configuration. 6. Selezionare l’opzione Disable DNS e premere su OK per terminare la configurazione.

  • Page 10: Configurazione Del Pc In Windows 2000

    Configurazione del PC in Windows 2000 1. Andare su Start/Settings/Control Panel. Cliccare due volte su Network and Dial-up Connections. 2. Cliccare due volte su Local Area Connection. 3. In Local Area Connection Status cliccare Properties. 4. Selezionare Internet Protocol (TCP/IP) e cliccare su Properties.
  • Page 11 In Local Area Connection Status cliccare Properties. Selezionare Internet Protocol (TCP/IP) e cliccare su Properties. ITALIANO...
  • Page 12 Selezionare l’opzione Obtain an IP address automatically successivamente automatically. Premere su OK per terminare la configurazione. Obtain server ITALIANO address...

  • Page 13: Configurazione Router

    1.8 Configurazione Router Accedere col browser web al seguente indirizzo IP che di default è: 192.168.1.254, e premere il tasto invio. Utilizzare admin (come nome utente) e atlantis (come password). Premere OK per continuare. Apparirà a questo punto il Menù Principale, nella cui parte sinistra è...
  • Page 14 ITALIANO Cliccando sulla sezione desiderata, nello spazio della homepage appariranno tutti i settaggi relativi alla configurazione della sezione scelta, oppure si apriranno tutta una serie di sottosezioni tra cui scegliere prima di avere accesso alle configurazione vere e proprie. Seguendo i successivi passi è possibile rendere operativo il Wireless ADSL Router in pochissimo tempo a patto di usare le macchine della Lan configurate come client DHCP.

  • Page 15: Pppoe Routed/Pppoa Routed

    PPPoE routed/PPPoA routed PPPoE/PPPoA sono connessioni ADSL conosciute come dial-up DSL. Sono state concepite per integrare servizi a banda larga con un’attenzione particolare alla facilità di configurazione. L’utente può beneficiare di una grande velocità di accesso senza cambiare l’idea di funzionamento, condividere lo stesso account con l’ISP. Controllare che i parametri siano come in figura: •...
  • Page 16 invece PPPoE LLC (più raramente PPPoE VC-MUX) in caso di PPPoE. • Bridge:Disable • VPI:8 • VCI:35 • IP Adress:0.0.0.0 • Subnet Mask:0.0.0.0 • Gateway:0.0.0.0 • Username: Introdurre l’username fornita dall’ISP (case sensitive). • Password: Introdurre la password fornita dall’ISP (case sensitive).

  • Page 17: Rfc1483 Routed / Ipoa Routed

    RFC1483 routed / IpoA routed Controllare che i parametri siano come in figura: • Virtual Circuit:Enable • Encapsulation: Scegliere l’incapsulamento 1483 Routed IP LLC (più raramente 1483 Routed VC-Mux) in caso di RFC 1483. Scegliere invece Classical IP over ATM in caso di RFC1577.
  • Page 18 • IP Adress:Introdurre l’indirizzo IP fornito dall’ISP • Subnet Mask: Introdurre la subnet mask fornita dall’ISP • Gateway:Introdurre l’indirizzo IP del default Gateway fornito dall’ISP • Username: lasciare vuoto • Password: lasciare vuoto • Automatic Reconnect: lasciare non spuntato Premere Submit, poi cliccare su Save Config. Apparirà la seguente immagine.

  • Page 19: English

    For more detailed instructions on configuring and using the Wireless Router ADSL, please refer to the online manual. Before beginning the configuration of the Router you have to know the parameters of your subscription ADSL. There are five ways ─ PPPoE, PPPoA, RFC1483 routed, IPoA, RFC1483 Bridge─...

  • Page 20: Package Contents

    RFC1483 Routed IPoA 1.1 Package contents Atlantis Land Wireless Router ADSL, CD-ROM with manual, Quick Start Guide, cable RJ-11 ADSL, cable CAT-5 LAN, Power Adapter AC-DC (12V, 1A). VPI/VCI VC-based / LLC-based multiplexing IP address Subnet mask Default Gateway (IP address)

  • Page 21: The Front Panel Leds

    1.2 The Front Panel LEDs MEANING Lit when power ON Power Blinking when system is ready Lit green when the wireless connection is established. Flashes when sending/receiving WLan data. Lit when connected to Ethernet device Green for 100Mbps; Orange for 10Mbps Blinking when data transmit/received Lit when successfully connected to an ADSL...

  • Page 22: The Rear Ports

    1.3 The Rear Ports PORT Line (RJ11) (1/4 * RJ-45) Reset POWER (jack) POWER Switch MEANING Connect the supplied RJ-11 cable to this port when connecting ADSL/telephone network. Connect an UTP Ethernet cable to one of the four LAN ports when connecting to a PC or an office/home network of 10Mbps or 100Mbps.

  • Page 23: Cabling

    ENGLISH 1.4 Cabling First you must connect the product to the ADSL line through the RJ11 cable you have in equipment (in the port LINE), then connect to the RJ45 ports the PCs of your Lan or others Switch. You can get to the Router through the different client wireless compatible with the IEEE802.11b &...

  • Page 24: Ie Configuration

    configure the PC to get an IP address from the Wireless ADSL Router ADSL. Please follow the steps below for PC’s network environment installation. First of all, please check your PC’s network components. The TCP/IP protocol stack and Ethernet network adapter must be installed.

  • Page 25: Tcp/Ip Configuration

    1.7 TCP/IP Configuration Configuring PC (Windows 95/98/ME) Go to Start / Settings / Control Panel. In the Control Panel, double-click Configuration tab. Select TCP / IP -> NIC Compatible, or the name of any Network Interface Card (NIC) in your PC. Click Properties.

  • Page 26: Configuring Pc (Windows 2000)

    Configuring PC (Windows 2000) Go to Start / Settings / Control Panel. In the Control Panel, double-click on Network and Dial-up Connections. Double-click LAN Area Connection. In the LAN Area Connection Status window, click Properties. Select Internet Protocol (TCP/IP) and click Properties. Select the Obtain an IP address automatically and the Obtain DNS server address automatically radio buttons.
  • Page 27 In the LAN Area Connection Status window, click Properties. Select Internet Protocol (TCP/IP) and click Properties. Select the Obtain an IP address automatically and the Obtain DNS server address automatically radio buttons. ENGLISH...
  • Page 28 ENGLISH Click OK to finish the configuration...

  • Page 29: Browser Configuration

    1.8 Browser configuration Open the web browser, enter the local port IP address of this Wireless Router ADSL, which default at 192.168.1.254, and click “Go” to get the login page. The default username is admin, password atlantis and click “OK” to continue. At the configuration homepage, the left navigation pane where bookmarks are provided links you directly to the desired setup page, including:...
  • Page 30 ENGLISH Click on the desired item to expand the page with all settings in the main navigation pane. Following next steps you can make operating Wireless Router ADSL in short time using PCs in DHCP mode. Refer to manual on Installation CD if you need personalized configuration. Click on Quick Start to perform an automatic protocol selection.

  • Page 31: Pppoe Routed/Pppoa Routed

    ENGLISH PPPoE routed/PPPoA routed PPPoA/PPPoE is known as a dial-up DSL or cable service. It is designed to integrate the broadband services into the current widely deployed, easy-to-use, and low-cost dial-up-access networking infrastructure. Therefore, users can get greater access speed without changing the operation concept, sharing the same ISP account and paying for one access account These are configuration parameters: •...
  • Page 32 • Encapsulation: There are 5 ways :PPPoE VC-Mux, PPPoE LLC, PPPoE None, PPPoA VCMux, and PPPoA LLC. You have to check with your ISP about which way is adopted. • Bridge:Disable • VPI:0 or 1 (Consult the ISP) • VCI:38 or 50 (Consult the ISP) •...

  • Page 33: Rfc1483 Routed / Ipoa Routed

    RFC1483 routed / IpoA routed These are configuration parameters: • Virtual Circuit:Enable • Encapsulation: There are 3 ways :1483 Routed IP LLC, 1483 Routed IP VC-MUX or Classical IP over ATM ( RFC 1577). You have to check with your ISP about which way is adopted.
  • Page 34 • VCI:38 or 50 (Consult the ISP) • IP Adress: Insert your Public IP • Subnet Mask: Insert Netmask provided by ISP • Gateway: Insert router Default Gateway Press Submit and then click on Save Config. Press again Submit. to reboot the Router. To this point approaching the section Status you will be able to check if connection is up, now you can begin navigation.

  • Page 35: Francais

    Ce guide d’installation rapide vous permet d’installer et de configurer le Wireless Router ADSL suivant des paramètres standards. Pour plus de précisions, tant sur les méthodes de configuration que sur le paramétrage avancé, reportez-vous au manuel sous format électronique (PDF) disponible sur le CD Rom fourni.

  • Page 36: Contenu De La Boîte

    RFC1483 Bridged RFC1483 Routed IPoA 1.1 Contenu de la boîte Avant l’installation, assurez-vous de disposer des éléments suivants : Wireless Router ADSL, câble réseau (CAT5), câble RJ11, adaptateur secteur (12V/1A), CD-Rom avec manuels et logiciels (firmware), guide à l'installation. VPI/VCI VC-based ou LLC-based multiplexing VPI/VCI VC-based ou LLC-based multiplexing...

  • Page 37: Face Avant

    1.2 Face avant SIGNIFICATION Allumé quand le Wireless Router ADSL est Power sous tension Allumé pour indiquer que le système est actif Clignotant vert pour indiquer transmission des données. Allumé vert fixé il indique le correct WLan fonctionnement de module wireless. Allumé...

  • Page 38: Face Arrière

    1.3 Face arrière PORT Line(RJ11) (1/4 * RJ-45) Reset (remise à zéro) POWER (jack) POWER Switch USAGE Connectez le câble (fourni) RJ11 au filtre ADSL (optionnel) et enfin à la prise téléphonique Relier directement avec un câble Ethernet standard ou croisé aux PC ou à...

  • Page 39: Câblage

    1.4 Câblage Après avoir terminé le câblage, raccordez l’alimentation pour mettre le ireless Router ADSL sous tension. Assurez-vous que les LEDs sont correctement allumés. Connectez un câble réseau standard ou croisé pour relier le Router à un Hub/Switch ou aux PC.

  • Page 40: Configuration Du Tcp/Ip

    1.6 Configuration du TCP/IP Configuration sous Windows 95/98/ME Allez dans Panneau de Configuration. Double-cliquez sur Réseau.et enfin affichez l’onglet Configuration. Sélectionnez NIC carte, ou quelconque carte réseau Ethernet dans le Cliquez sur Propriétés Dans l’onglet Adresse IP Sélectionnez l’option « obtenir automatiquement une adresse IP ».

  • Page 41: Configuration Sous Windows 2000

    Configuration sous Windows 2000 Allez au Panneau de Configuration. Double-cliquez sur Connexions Réseau et accès à distance.. Double-cliquez sur connexion au réseau local. Dans Connexion au réseau local cliquez sur Propriétés. Sélectionnez Internet Protocol (TCP/IP) et cliquez sur Propriétés. Sous l’onglet Général, sélectionnez l’onglet Obtenir une adresse IP automatiquement et après Obtenir les adresses des serveurs DNS automatiquement Cliquez sur OK pour terminer la configuration...
  • Page 42 FRANCAIS Cliquez Propriétés.
  • Page 43 Sélectionnez Internet Protocol (TCP/IP) et cliquez sur Properties. Sélectionnez Obtenir une adresse IP automatiquement et après Obtenir les adresses des serveurs automatiquement. Cliquez sur OK pour terminer la configuration. FRANCAIS...

  • Page 44: Vérification

    1.7 Vérification Pour vérifier le succès de la configuration (après avoir redémarré le PC, opération nécessaire sous Win98, SE, ME) utiliser le PING. Dans la fenêtre Dos écrivez: PING 192.168.1.254 Si le message suivant apparaît: Pinging 192.168.1.254 with 32 bytes of date: Reply from 192.168.1.254: bytes=32 times <10ms TTL=64 Reply from 192.168.1.254: bytes=32 times <10ms TTL=64 Reply from 192.168.1.254: bytes=32 times <10ms TTL=64...

  • Page 45: Configuration Avec Le Browser

    1.8 Configuration avec le Browser Pour accéder à l’interface Web, lancez un navigateur Internet et tapez dans la barre adresse l’IP suivante : http://192.168.1.254 Un mot de passe vous est demandé, pour la première connexion. User = admin Password = atlantis et appuyez sur OK pour aller dans la configuration.
  • Page 46 En suivant les indications ci-dessous il est possible de rendre opérationnel le Wireless Router ADSL condition d'utiliser les PC du réseau comme client DHCP. Pour une configuration personnalisée du réseau et du Router faire référence au manuel complet dans le CD Rom. Vous trouverez dans le tableau ci-dessous les valeurs possibles de VPI/VCI.

  • Page 47: Pppoe Routed /Pppoa Routed

    FRANCAIS PPPoE Routed /PPPoA Routed Le protocole PPPoE (Point to Point Protocol over Ethernet) est l’une des méthodes utilisées en France. Il a été conçu (comme le PPPoA) pour compléter le service ADSL avec une attention spéciale pour facilité la configuration. L'utilisateur peut bénéficier d'une grande vitesse d'accès sans changer la façon de fonctionnement et en même temps partager entre tous les utilisateurs de votre entreprise un compte Internet unique (avec le...
  • Page 48 • Virtual Circuit:Enable • Encapsulation: Choisir PPPoE LLC, ou, plus rarement, PPPoE VC-Mux, en cas de PPPoE. Dans le cas de PPPoA choisir par contre PPPoA VC-Mux ou PPPoA LLC. • Bridge:Disable • VPI:8 ou 8 ou 2 (contacter le FAI) •...

  • Page 49: Rfc1483 Routed / Ipoa Routed

    RFC1483 routed / IpoA routed • Virtual Circuit:Enable • Encapsulation: 1483 Routed IP LLC ou 1483 Routed IP VC-MUX en cas de RFC 1483 Routed. Choisir Classical IP over ATM en cas de RFC 1577 • Bridge:Disable • VPI:8 ou 8 ou 2 (contacter le FAI) •...
  • Page 50 • Gateway= remplissez les champs suivants avec les caractéristiques de votre abonnement ADSL (l’adresse IP du Default Gateway) • Username: • Password: • Automatic Reconnect: ne cochez pas cette En pressant submit, le Wireless Routeur ADSL fera un reboot automatique [ADSL doit être Allumée fixe lorsque la session PPPoE/PPPoA est connectée], votre PC sera prêt pour la navigation.

  • Page 51: Deutsch

    Sie Bezug auf das vollig Hanbuch, das ist,wenn Konfiguration brauchen. 1.1 Inhalt der Verpackung Atlantis Land Wireless Router ADSL, CD-ROM,der das Handbuch enthalt, Quick Start Anleitung, Kabel RJ-11 ADSL, Kabel CAT-5 LAN , Speiseleitung (12V, 1A). 1.2 Die frontalen LED...

  • Page 52: Die Hinterturen

    1.3 Die Hinterturen TUREN Line(RJ11) LAN (1/4* RJ45) Reset POWER (jack) POWER Switch BENUTZUNG Verbinden Sie den diesem Tur,um den Anschluss zum ADSL durchzufuhren. Verbinden Sie mit einem UTP Kabel. Nachdem die Vorrichtung eingeschaltet ist,drucken Sie auf die Taste,um der reset oder der restore zu machen.

  • Page 53: Verdrahtung

    1.4 Verdrahtung Zunächst müssen Sie das Produkt dem ADSL Linie durch das gegebenen RJ11 Kabel (in die LINE Tur), verbinden, dann verbinden Sie die PC Ihrer Lan oder die Switch den Türen RJ45. Sie können den Router erreichen, durch die verschiedene client wireless, die kompatibel mit dem Standard IEEE802.11b und IEEE802.11g sind.

  • Page 54: Die Ie Konfiguration

    • Adresse IP (192.168.1.254), Subnet Mask (255.255.255.0) • DHCP Server staatlich • SSSID= wlan-ap, Channel=6, WEP=unfähig 1.6 Die IE Konfiguration Jeztz ist es notwendig,IE einzufuhren, in Menu Instrument zu gehen, dann der tab Verbindungen wahlen und eine der folgende Stimmen zu wahlen: •...

  • Page 55: Konfiguration Des Pc In Windows Nt4.0

    Konfiguration des PC in Windows NT4.0 Gehen Sie auf Start/Settings/ Control Panel. Drucken Sie zweimal auf Network und dann auf Protocols . Wahlen Sie TCP/IP Protocol dann drucken Sie auf Properties. Wahlen Sie den Option Obtain an IP address from a DHCP server und drucken Sie auf OK Konfiguration des PC in Windows 2000 Gehen Sie auf Start/Settings/Control Panel.

  • Page 56: Konfiguration Des Pc In Windows Xp

    Konfiguration des PC in Windows XP Gehen Sie auf Start dann auf Control Panel. Drucken Sie zweimal auf Network (in Classic View) Connections. Drucken Sie zweimal auf Local Area Connection. In Local Area Connection Status drucken Sie auf Properties. DEUTSCH...
  • Page 57 Wahlen Sie Internet Protocol (TCP/IP) und drucken Sie auf Properties. Wahlen Sie die Option automatically und spater Obtain DNS server address automatically . Drucken Sie auf OK,um die Konfiguration zu enden.. DEUTSCH Obtain an IP address...
  • Page 58 DEUTSCH...

  • Page 59: Konfiguration Des Router

    1.8 Konfiguration des Router Mit dem browser web, kommen Sie in den folgenden IP Adresse (wo man den URL steckt)dessen default ist: 192.168.1.254,und drucken Sie die Taste Ubersendung. Benutzen Sie admin (als user name) und atlantis (als password). Drucken Sie OK, um weiter zu gehen. Jeztz wird den Hauptmenu erscheinen,links wird man in alle Abschnitten: •...
  • Page 60 DEUTSCH Wenn man auf die gewunschte Abschnitt druckt,wird man im Raum Homepage alle Einstellung gewahlten Konfiguration sehen,oder eine Reihe von Abschnitte wird offnen,und Sie kann unter sie wahlen,bevor Sie in den wahre Konfigurationen kommen. Wenn Sie die nachste Schnitten folgen,konnen Sie in kurze Zeit den Wireless ADSL Lan Router operativ machen,unter der Bedingung,dass Sie die als client DHCP eingestellten Lan Maschinen benutzen.Wie ublich,nehmen Sie Bezug auf den...

  • Page 61: Pppoe Routed/Pppoa Routed

    DEUTSCH PPPoE routed/PPPoA routed PPPoE/PPPoA sind ADSL Verbindungen,und sie sind als dial-up DSL bekannt.Sie sind ausgedacht werden,um Weitstreifen Verbindungen zu erganzen,.mit einer besonders Aufmerksamkeit der Leichtigkeit des Konfiguration. Der Benutzer kann eine grosse Zugriffschnelligkeit geniessen, ohne Arbeitsweise andern,und derselbe account mit ISP teilen. Sehen wir den Parameter,die man darstellen muss: •...
  • Page 62 • Encapsulation:PPPoA VC-Mux, PPPoA LLC, PPPoE LLC, PPPoE VC-Mux • VPI: 8 (ISP) • VCI: 35 (ISP) • IP Adress:0.0.0.0 • Subnet Mask:0.0.0.0 • Gateway:0.0.0.0 • Username: Stecken Sie den von Ihren ISP gegebenen username (case sensitive). • Password: Stecken Sie den von Ihren ISP gegebenen Password (case sensitive).

  • Page 63: Rfc1483 Routed / Ipoa Routed

    RFC1483 routed / IpoA routed Sehen wir den Paremeter, die man darstellen muss: • Virtual Circuit: Disable • Encapsulation: Encapsulation Method(es gibt nur in RFC1483 routed):Wahlen Sie die Einkapselungmethode Ihres provider. 1483 Routed IP LLC(RFC1483), Classical IP over ATM (RFC1577) •...
  • Page 64 • Subnet Mask: Stecken Sie die von ISP gegebene Netmask. • Gateway: Stecken Sie den Default Gateway des Router. • Username: • Password: Drucken Sie auf Submit,um die neue Konfiguration operativ zu machen.Wenn Sie die Konfiguration beendet haben,drucken Sie auf Save Config (dann auf Submit),um die Einstellung dauernd zu machen.
