Kärcher K 2.55 Operator's Manual

Karcher high pressure washer operator manual
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

K 2.55
English
Español
Français
9.760-071.0 07/05
2
15
28

Advertisement

Table of Contents
loading

Related Manuals for Kärcher K 2.55

Summary of Contents for Kärcher K 2.55

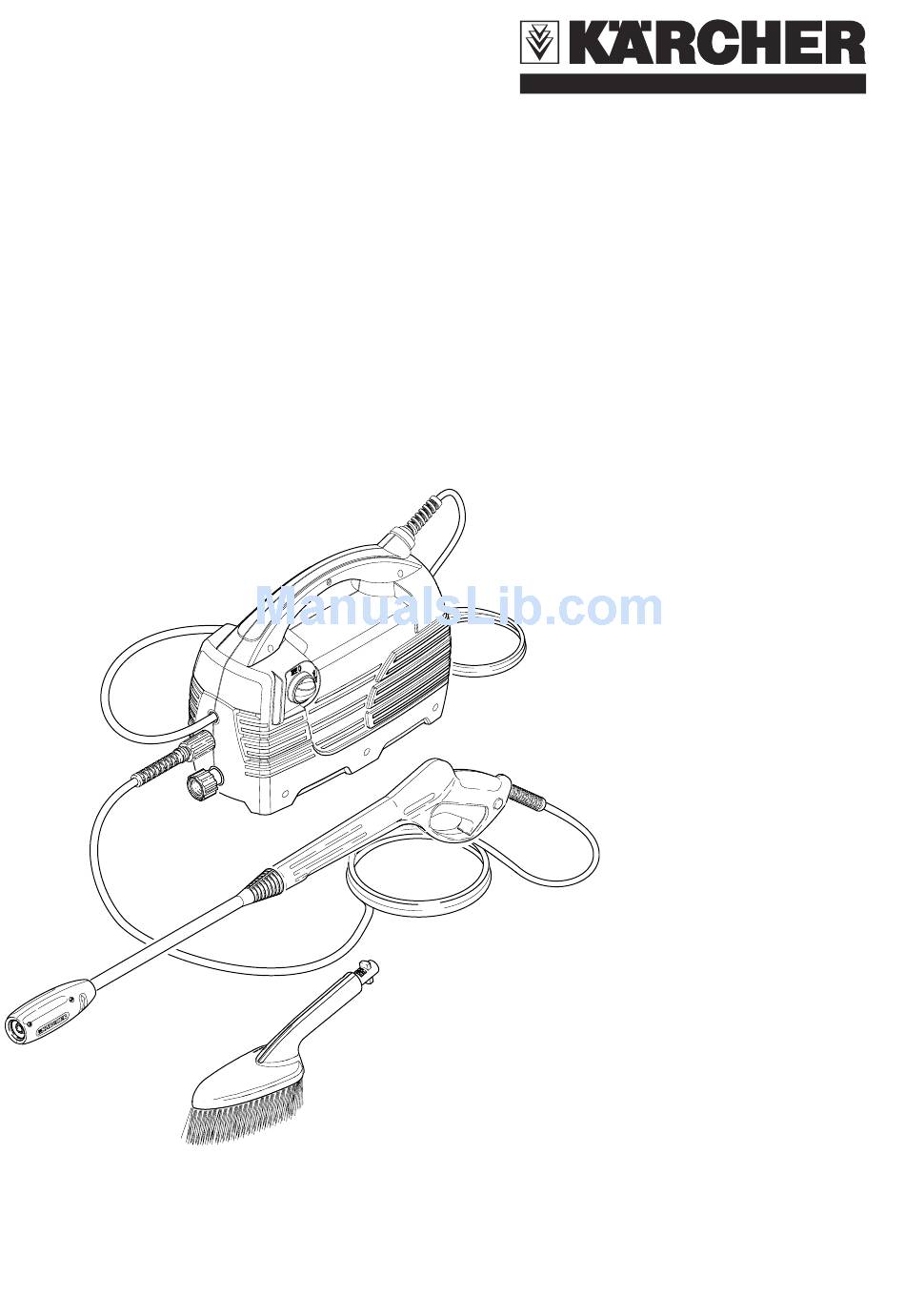

  • Page 1 K 2.55 English Español Français 9.760-071.0 07/05...

  • Page 2: Table Of Contents

    Please take a moment to register your presure washer online at www.karcher-usa.com/warranty Kärcher Customer Service CDN Call: 1-800-465-4980 for help or visit our website: www.karcher.ca Kärcher Customer Support Mexico Call: 01-800-024-13-13 for help or visit our website: www.karcher.com.mx 1400 PSI 1.3 GPM...

  • Page 3: Model Overview

    1 Power cord with Ground Fault Circuit Interrupter (GFCI) 2 On/OFF switch 3 Trigger gun safety lock 4 High pressure hose 5 Trigger gun 6 Wash brush 7 Vario Power Spray wand MODEL OVERVIEW 8 Water inlet with garden hose connector 9 Detergent suction tube with filter 10 High pressure outlet...

  • Page 4: Important Safety Instructions

    IMPORTANT SAFETY INSTRUCTIONS WARNING! When using this product basic precautions should always be followed, including the following: Read all the instructions before us- ing the product. To reduce the risk of injury, close su- pervision is necessary when a prod- uct is used near children.

  • Page 5: Assembly Instructions

    5-gallon container. The water supply temperature must not exceed 104°F/40°C. Never use the pressure washer to draw in water contaminated with sol- vents, e.g. paint thinners, gasoline, oil, etc. Always prevent debris from being drawn into the unit by using a clean water source.

  • Page 6: Operating Instructions

    STEP 6: " Turn on the high pressure washer (I). The motor starts only if the trigger of the gun is pulled and shuts off when the trigger is released.

  • Page 7: Gfci Instructions

    STEP 1: Plug the Ground Fault Cir- " cuit Interrupter (GFCI) into a working outlet. STEP 2: Press ’’TEST’’, then press " ’’RESET’’ to assure proper connec- tion to power. Note: The actual appearance of the GFCI may be different from this illu- stration.

  • Page 8: Working With Detergents

    The special formula won’t clog the suction tube filter and will protect the internal parts of the pressure washer for a long- er life. For Kärcher Detergents, check your retailer or visit our website: www.karcher-usa.com/home The following Kärcher detergents are...

  • Page 9: Taking A Break ..Five Minutes Or More

    TAKING A BREAK ..five minutes or more STEP 1: " Release trigger and engage gun safety lock. STEP 2: " Turn pressure washer to OFF (O) position. SHUTTING DOWN & CLEAN-UP STEP 1: " Turn the switch to OFF (0) position and unplug cord from outlet.

  • Page 10: Winterizing And Long-Term Storage10

    WINTERIZING AND LONG-TERM STORAGE 1: Disconnect all water connections. " 2: Turn on the machine for a few " seconds, until the water which had remained in the pump exits, turn off immediately. 3: Do not allow high pressure hose "...

  • Page 11: Cleaning Tips

    Deck Cleaning (with or without detergent). Pre-rinse deck and surrounding area with fresh water. If using Kärcher Deck Wash, ap- ply to surface at low pressure. For best results, limit your work area to smaller sections of approximately 25 square feet.
  • Page 12 When using on surfaces which might come in contact with food, flush sur- faces with plenty of drinking water. For additional cleaning tips, visit our website at www.karcher-usa.com/ home...

  • Page 13: Troubleshooting

    Troubleshooting Solution Turn switch to the “ON” (I) po- sition Try a different outlet. Switch off pressure washer. GFCI will reset once the tem- perature of the unit drops. Replace with a 5/8 inch or lar- ger garden hose. Check garden hose for kinks, leaks and blockage.
  • Page 14 Check that all fittings are tight. Call Customer Support Call Customer Support Kärcher Customer Service CDN Call: 1-800-465-4980 for help or visit our website: www.karcher.ca Kärcher Customer Support Mexico Call: 01-800-024-13-13 for help or visit our website: www.karcher.com.mx...

  • Page 15: 1.3 Gpm

    Nº de pieza Nº de serie Soporte Kärcher EE.UU. Llame al: 1-800-537-4129 si necesita ayuda o visite nuestra página Web: www.karcher-usa.com/home Please take a moment to register your presure washer online at www.kar- cher-usa.com/warranty Soporte Kärcher CDN Llame al: 1-800-465-4980 si necesita ayuda o visite nuestra página Web:...

  • Page 16: Vista General Del Modelo

    1 Cable de potencia con interruptor de circuito de avería por puesta a tierra 2 Interruptor de encendido/apagado 3 Pestillo de seguridad de la pistola de disparo 4 Manguera de alta presión 5 Pistola de disparo 6 Cepillo para lavar 7 Pulverizador telescópico variable Español Vista General del Modelo...

  • Page 17: Instrucciones De Seguridad Importantes

    Instrucciones de Seguridad Importantes ADVERTENCIA Al utilizar este producto, tome siempre las precauciones bá- sicas, incluidas las siguientes: Lea todas las instrucciones antes de utilizar el producto. Para reducir el riesgo de lesiones, es necesario extremar las precau- ciones cuando se utilice el aparato cerca de niños.

  • Page 18: Instrucciones De Montaje

    Protección mediante interruptor de circuito de avería por puesta a tierra Este producto se suministra con un inte- rruptor de circuito de avería por puesta a tierra montado en el enchufe del cable de potencia. Este aparato proporciona una protección adicional contra el ries- go de electrochoque.

  • Page 19: Instrucciones De Funcionamiento

    Instrucciones de Funcionamiento PASO 1: " Conecte la manguera de alta pre- sión a la salida de alta presión de la unidad. PASO 2: " Inserte el pulverizador telescópico de su elección en la pistola de dispa- ro. Empújelo en sentido contrario al de la tensión que ejerce el muelle y gírelo hasta que quede en la posi- ción de bloqueo.

  • Page 20: Utilización De Los Accesorios

    Instrucciones del Interruptor de Circuito de Avería por Puesta a Tierra PASO 1: Enchufe el interruptor de " circuito de avería por puesta a tierra a un tomacorriente de servicio. PASO 2: Presione ’’TEST’’ (PRUE- " BA) y, después, presione ’’RESET" (REINICIO) para asegurarse de que la conexión a la toma de energía eléctrica es correcta.

  • Page 21: Trabajar Con Detergentes

    Los detergentes sólo se pueden apli- car a baja presión (mín.). PASO 1: " Monte la boquilla variable accionada mecánicamente. Ponga el pulveriza- dor telescópico en el ajuste de baja presión (mín.). PASO 2: " Llene el recipiente con detergente Kärcher.

  • Page 22: Tomarse Un Descanso De Cinco Minutos O Más

    Tomarse un Descanso de cinco minutos o más PASO 1: " Suelte el gatillo y accione el pestillo de seguridad de la pistola. PASO 2: " Ponga el limpiador a presión en la posición de apagado (O). PASO 1: " Gire el interruptor y póngalo en la posición de apagado (0);...

  • Page 23: Protección Contra Los Agentes Invernales Y Almacenamiento Prolongado

    Protección contra los Agentes Invernales y Almacenamiento 1: Desconecte todas las conexiones " de agua. 2: Encienda el aparato durante unos " segundos hasta que haya salido el agua que haya quedado en la bom- ba, y apáguelo inmediatamente. 3: Evite que la manguera de alta pre- "...

  • Page 24: Consejos De Limpieza

    Limpieza de cubiertas (con o sin detergente). Preenjuague la cubierta y el área circundante con agua limpia. Si utiliza Deck Wash de Kärcher, aplíquelo en la superficie a baja pre- sión. Para obtener mejores resultados, divida el área de trabajo en pequeñas secciones de aprox.
  • Page 25 a aprox. 6-8 pulgadas de la superficie a limpiar (la distancia se debe incremen- tar en el caso de que se enjuaguen su- perficies con ranuras u otras superficies delicadas). Limpie siempre de arriba a abajo y de izquierda a derecha. Para obtener mejores resultados, seque la superficie con una gamuza o un trapo suave y seco.
  • Page 26 Localicación y reparación de averías ATENCIÓN Síntoma Causa El motor no arranca El interruptor de encendido/ apagado está en la posición de “apagado” (O). El cable de potencia no está enchufado. El tomacorriente eléctrico no suministra la corriente adecuada. El interruptor automático está desconectado.
  • Page 27 Soporte Kärcher Mexico Llame al: 01-800-024-13-13 si necesita ayuda o visite nuestra página Web: www.karcher.com.mx Solución Compruebe la conexión. Diluya el detergente. Para obtener mejores resultados utilice detergente Kärcher.
  • Page 28 N° de série Service après-vente Kärcher CDN Appeler : 1-800-465-4980 pour obtenir de l'aide ou visiter notre site Web : www.karcher.ca Service à la clientèle aux Etats-Unis Appeler : 1-800-537-4129 pour obtenir de l'aide ou visiter notre site Web : www.karcher-usa.com/home...

  • Page 29: Generalites

    1 Cordon d'alimentation avec disjonc- teur différentiel 2 Interrupteur marche/arrêt 3 Verrouillage de sécurité de la poi- gnée-pistolet 4 Tuyau à haute pression 5 Poignée-pistolet 6 Brosse de lavage 7 Lance Vario GENERALITES 8 Entrée d'eau avec raccord pour tuyau d'arrosage 9 Tuyau d'aspiration du détergent avec filtre 10 Sortie haute pression...

  • Page 30: Consignes De Securite Importantes

    CONSIGNES DE SECURITE IMPORTANTES ATTENTION ! En utilisant ce produit, toujours observer une certaine pruden- ce élémentaire, incluant notamment : Lire toutes les instructions avant d'utiliser le produit. Afin de réduire le risque de blessu- res, une surveillance attentive est re- quise lorsqu'un produit est utilisé...

  • Page 31: Instructions De Montage

    Protection par disjoncteur différentiel Ce produit est fourni avec un disjonc- teur différentiel intégré dans la fiche de cordon d'alimentation. Ce dispositif fournit une protection supplémentaire contre les risques de décharges électri- ques. En cas de coupure de courant, le disjoncteur différentiel referme automa- tiquement le circuit lorsque le courant est rétabli.

  • Page 32: Mode D'emploi

    ETAPE 1 : " Fixer le tuyau à haute pression à la sortie haute pression de l'appareil. ETAPE 2 : " Fixer la lance choisie à la poignée- pistolet. Presser contre le ressort et tourner en position verrouillée. ETAPE 3 : "...

  • Page 33: Disjoncteur Differentiel

    DISJONCTEUR DIFFERENTIEL ETAPE 1 : Brancher le disjoncteur " différentiel dans une prise alimen- tée. ETAPE 2 : Appuyer d’abord sur " « TEST », puis sur « RESET » pour assurer le branchement correct au secteur. Remarque : L’apparence effective du disjoncteur différentiel peut diffé- rer de l’illustration.

  • Page 34: Emploi De Detergents

    Les détergents ne peuvent être appli- qués qu'à basse pression (Min.). ETAPE 1 : " Monter la lance Vario. Régler la lan- ce en position de basse pression (Min.). ETAPE 2 : " Remplir un récipient avec du déter- gent Kärcher. Insérer dans le réci- pient l'extrémité...

  • Page 35: Prendre Une Pause

    PRENDRE UNE PAUSE ...cinq minutes ou plus ETAPE 1 : " Relâcher la gâchette et engager le verrouillage de sécurité du pistolet. ETAPE 2 : " Arrêter le nettoyeur à haute pression en tournant l'interrupteur sur OFF (O). ARRET DE L'APPAREIL ET NETTOYAGE ETAPE 1 : "...

  • Page 36: Remisage Hivernal Et Entreposage A Long Terme

    REMISAGE HIVERNAL ET ENTREPOSAGE A LONG TERME 1: Débrancher tous les raccorde- " ments d'eau. 2: Mettre l'appareil en marche pen- " dant quelques secondes pour éva- cuer toute l'eau restant dans les pompes, puis l'arrêter immédiate- ment. 3: Ne pas laisser le tuyau d'arrosage "...

  • Page 37: Conseils De Nettoyage

    CONSEILS DE NETTOYAGE Terrasses en bois (avec ou sans détergent). Commen- cer par un prérinçage de la terrasse et des abords à l'eau fraîche. S'il est prévu d'utiliser du détergent pour terrasses et clôtures en bois Kärcher, l'appliquer à basse pression. Pour obtenir de meilleurs résultats, limiter la surface de travail à...
  • Page 38 Grilles de barbecue, équipements mécaniques d'extérieur et outils de jardinage (avec ou sans détergent) Commencer par un prérinçage à l'eau fraîche. S'il est prévu d'utiliser du presso-net ou du dé- graisseur Kärcher, l'appliquer à basse pression. Laisser le détergent agir 1-3 minutes sur la surface.

  • Page 39: Dépannage

    ATTENTION Débrancher l'appareil du secteur avant de procéder à une quelconque réparati- Symptôme Cause Le moteur ne démarre Assurer que l'interrupteur principal est sur OFF (O). Cordon d'alimentation non branché. Prise fournissant un courant insuffisant. Disjoncteur déclenché. L'appareil n'atteint pas Diamètre du tuyau d'arrosage le niveau de haute insuffisant.

  • Page 40: Service Après-Vente Kärcher Cdn

    Pour toute autre difficulté non menti- onnée, appeler pour obtenir de l'aide. Service après-vente Kärcher CDN Appeler : 1-800-465-4980 pour obtenir de l'aide ou visiter notre site Web : www.karcher.ca Français Solution Vérifier le raccord. Diluer le détergent ; pour de meilleurs résultats, utiliser du...
