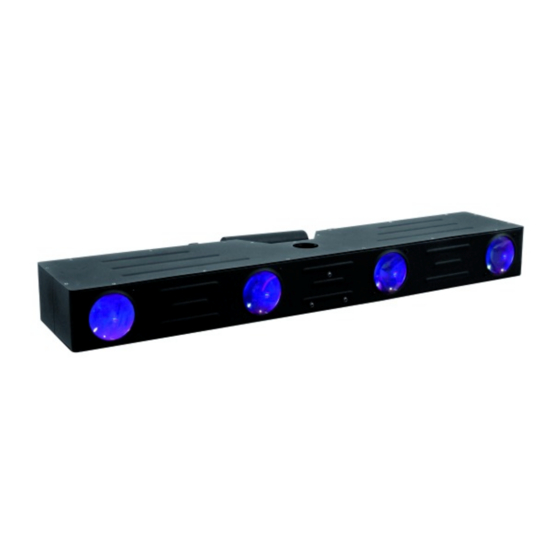

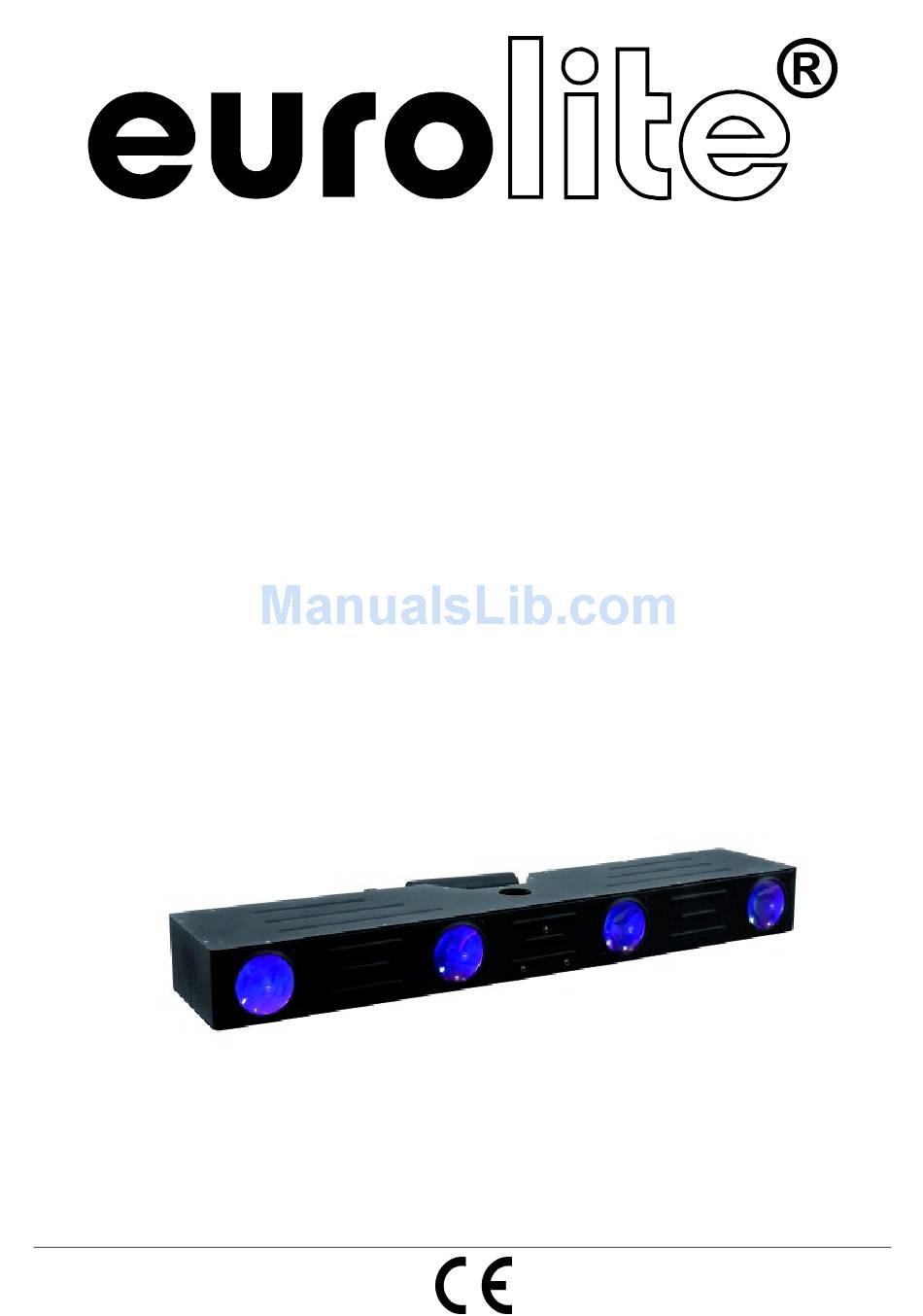

- Page 1 BEDIENUNGSANLEITUNG USER MANUAL LED MAT-BAR 4X64 RGB DMX Flower Effect Für weiteren Gebrauch aufbewahren! © Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!
-
Page 2: Table Of Contents
Diese Bedienungsanleitung gilt für die Artikelnummer / This user manual is valid for the article number: 51918559 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/22 00047294.DOC, Version 1.4... -
Page 3: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen EUROLITE LED MAT-Bar 4X64 RGB DMX entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. - Page 4 Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat! Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt.
-
Page 5: Bestimmungsgemäße Verwendung
Kinder und Laien vom Gerät fern halten! Das Gerät darf niemals unbeaufsichtigt betrieben werden! BESTIMMUNGSGEMÄßE VERWENDUNG Bei diesem Gerät handelt es sich um einen Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen lassen. Dieses Produkt ist nur für den Anschluss an 230 V, 50 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert. -
Page 6: Features
Soll das Gerät transportiert werden, verwenden Sie bitte die Originalverpackung, um Transportschäden zu vermeiden. Achten Sie bitte unbedingt darauf, dass das Gerät im Lieferzustand verpackt wird. Beachten Sie bitte, dass eigenmächtige Veränderungen an dem Gerät aus Sicherheitsgründen verboten sind. Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am Produkt führen und der Garantieanspruch erlischt. - Page 7 material und regelmäßige Sicherheitsinspektionen des verwendeten Materials und des Gerätes. Versuchen Sie niemals, die Installation selbst vorzunehmen, wenn Sie nicht über eine solche Qualifikation verfügen, sondern beauftragen Sie einen professionellen Installateur. Unsachgemäße Installationen können zu Verletzungen und/oder zur Beschädigung von Eigentum führen. Das Gerät muss außerhalb des Handbereichs von Personen installiert werden.
-
Page 8: Anschluss An Den Dmx-512 Controller
Im Master/Slave-Betrieb lassen sich mehrere Geräte synchronisieren, die dann von einem Mastergerät gesteuert werden. An der Rückseite der EUROLITE LED MAT-Bar 4x64 RGB DMX befindet sich eine XLR-Einbaubuchse und ein XLR-Einbaustecker, über die sich mehrere Geräte miteinander verbinden lassen. Wählen Sie das Gerät aus, das zur Steuerung der Effekte dienen soll. Dieses Gerät arbeitet dann als Master-Gerät und steuert alle weiteren Slave-Geräte, die über ein DMX-Kabel mit dem Master-Gerät... -
Page 9: Bedienung
Lichteffekte dürfen nicht über Dimmerpacks geschaltet werden. BEDIENUNG Wenn Sie das Gerät an die Spannungsversorgung angeschlossen haben, nimmt die EUROLITE LED MAT- Bar 4X64 RGB DMX den Betrieb auf. Das LC Display leuchtet auf und Sie können die gewünschten Einstellungen mit den Tasten MODE, UP oder DOWN auswählen. -
Page 10: Fernbedienung Über Rc-2 Controller
Fernbedienung über RC-2 Controller Nach dem Anschließen schaltet das Gerät in den musikgesteuerten Modus, unabhängig von dem was am LC Display angezeigt wird. 1. Drücken Sie die SPEED-Taste, um die gewünschte Reaktionszeit der Musiksteuerung einzustellen: - Wenn die entsprechende LED blinkt, ist die Reaktionszeit der Musiksteuerung schnell. - Wenn die entsprechende LED leuchtet, ist die Reaktionszeit mittelschnell. -
Page 11: Reinigung Und Wartung
Kanal 5 Wert: Funktion: 001 - 255 LED Chaser von oben nach unten Kanal 6 – AUTO Modus, Interne Programme, Musiksteuerung Wert: Funktion: 000 – 005 Keine Funktion 006 – 022 Programm 1 023 – 039 Programm 2 040 – 056 Programm 3 057 –... -
Page 12: Sicherungswechsel
D = 36 mm Sicherung: F 1 A Maße (LxBxH): 800 x 90 x 230 mm Gewicht: 5,5 kg Zubehör: Best.-Nr. EUROLITE RC-2 Fernsteuerung 10m 51918558 Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten. 21.03.2011 © 12/22 00047294.DOC, Version 1.4... -
Page 13: Introduction
- download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a EUROLITE LED MAT-Bar 4X64 RGB DMX. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. -
Page 14: Operating Determinations
Please make sure that there are no obvious transport damages. Should you notice any damages on the A/C connection cable or on the casing, do not take the device into operation and immediately consult your local dealer. This device falls under protection-class I. The power plug must only be plugged into a protection class I outlet. - Page 15 This device is designed for professional use, e.g. on stages, in discotheques, theatres etc. Lighting effects are not designed for permanent operation. Consistent operation breaks will ensure that the device will serve you for a long time without defects. Do not shake the device. Avoid brute force when installing or operating the device. When choosing the installation-spot, please make sure that the device is not exposed to extreme heat, moisture or dust.
-
Page 16: Features
Features: Flower-effect in bar form with LED-technology DMX-512 control via regular DMX-controller (occupies 7 channels) • The colorful flower-beams change their direction of movement at every bass-beat in sound controlled mode • Sound controlled via built-in microphone • Microphone-sensitivity adjustable via rotary-control • Auto mode • Auto mode speed adjustable via DMX •... -
Page 17: Dmx-512 Connection / Connection Between Fixtures
DANGER OF FIRE! When installing the device, make sure there is no highly-inflammable material (decoration articles, etc.) within a distance of min. 0.5 m. Mount the device to your trussing system using an appropriate clamp. For overhead use, always install an appropriate safety bond. You must only use safety bonds complying with DIN 56927, quick links complying with DIN 56927, shackles complying with DIN EN 1677-1 and BGV C1 carbines. -
Page 18: Master/Slave-Operation
Occupation of the XLR-connection: If you are using controllers with this occupation, you can connect the DMX-output of the controller directly with the DMX-input of the first fixture in the DMX-chain. If you wish to connect DMX-controllers with other XLR-outputs, you need to use adapter-cables. Building a serial DMX-chain: Connect the DMX-output of the first fixture in the DMX-chain with the DMX-input of the next fixture. -
Page 19: Operation
OPERATION After you connected the spot to the mains, the EUROLITE LED MAT-Bar 4X64 RGB DMX starts running. The LC display lights up and you can choose the desired mode via the buttons MODE, UP and DOWN. The device has two operating modes. It can be operated in Stand Alone or in DMX-controlled mode. -
Page 20: Dmx-Protocol
Set the desired address via the UP or DOWN buttons. Controlling: After having addressed the LED MAT-Bar 4X64 RGB DMX, you may now start operating it via your lighting controller. Note: It’s necessary to insert the XLR termination plug (with 120 Ohm) in the last lighting in the link in order to ensure proper transmission on the DMX data link. -
Page 21: Cleaning And Maintenance
Channel 7 – AUTO Mode Speed Value: Function: 001 – 255 With increasing speed CLEANING AND MAINTENANCE The operator has to make sure that safety-relating and machine-technical installations are inspected by an expert after every four years in the course of an acceptance test. The operator has to make sure that safety-relating and machine-technical installations are inspected by a skilled person once a year. -
Page 22: Technical Specifications
D = 36 mm Fuse: F 1 A Dimensions (LxWxH): 800 x 90 x 230 mm Weight: 5.5 kg Accessory: EUROLITE RC-2 remote control 10m 51918558 Please note: Every information is subject to change without prior notice. 21.03.2011 © 22/22 00047294.DOC, Version 1.4...
