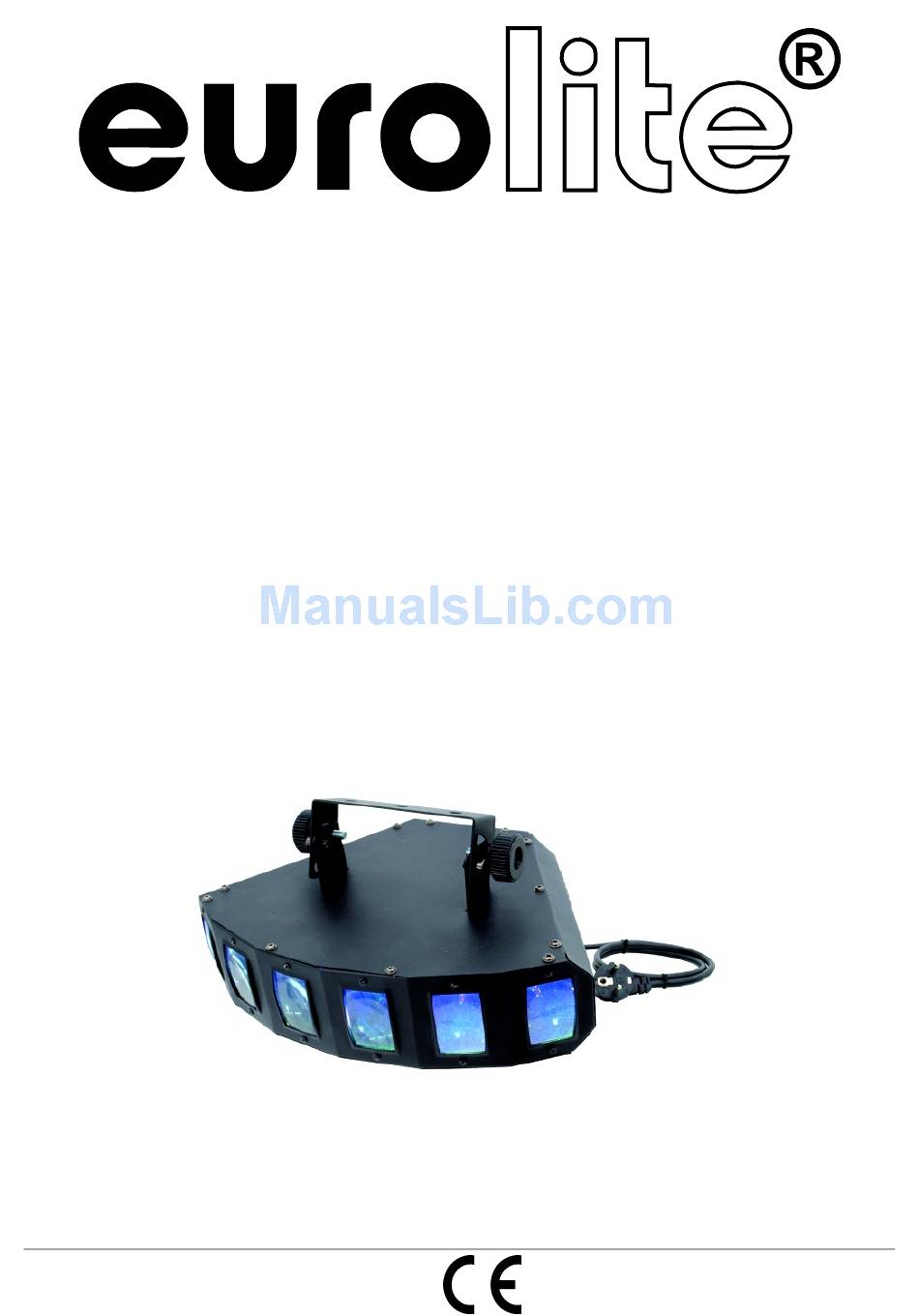

- Page 1 BEDIENUNGSANLEITUNG USER MANUAL LED SCY-6 RGB DMX Beam Effect Für weiteren Gebrauch aufbewahren! © Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!
-
Page 2: Table Of Contents
Diese Bedienungsanleitung gilt für die Artikelnummer / This user manual is valid for the article number: 51918669 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/22 00046978.DOC, Version 1.0... -
Page 3: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen EUROLITE LED SCY-6 RGB DMX entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. - Page 4 Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat! Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt.
-
Page 5: Bestimmungsgemäße Verwendung
Kinder und Laien vom Gerät fern halten! Das Gerät darf niemals unbeaufsichtigt betrieben werden! BESTIMMUNGSGEMÄßE VERWENDUNG Bei diesem Gerät handelt es sich um einen Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen lassen. Dieses Produkt ist nur für den Anschluss an 230 V, 50 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert. -
Page 6: Features
Soll das Gerät transportiert werden, verwenden Sie bitte die Originalverpackung, um Transportschäden zu vermeiden. Achten Sie bitte unbedingt darauf, dass das Gerät im Lieferzustand verpackt wird. Beachten Sie bitte, dass eigenmächtige Veränderungen an dem Gerät aus Sicherheitsgründen verboten sind. Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am Produkt führen und der Garantieanspruch erlischt. -
Page 7: Anschluss An Den Dmx-512 Controller / Verbindung Gerät - Gerät
sondern beauftragen Sie einen professionellen Installateur. Unsachgemäße Installationen können zu Verletzungen und/oder zur Beschädigung von Eigentum führen. Das Gerät muss außerhalb des Handbereichs von Personen installiert werden. Wenn das Gerät von der Decke oder hochliegenden Trägern etc. abgehängt werden soll, muss immer mit Traversensystemen gearbeitet werden. -
Page 8: Master/Slave-Betrieb
Im Master/Slave-Betrieb lassen sich mehrere Geräte synchronisieren, die dann von einem Mastergerät gesteuert werden. An der Rückseite des LED SCY-6 RGB DMX befindet sich eine XLR-Einbaubuchse und ein XLR- Einbaustecker, über die sich mehrere Geräte miteinander verbinden lassen. Wählen Sie das Gerät aus, das zur Steuerung der Effekte dienen soll. Dieses Gerät arbeitet dann als Master-Gerät und steuert alle weiteren Slave-Geräte, die über eine symmetrische Mikrofonleitung mit dem... -
Page 9: Bedienung
Lichteffekte dürfen nicht über Dimmerpacks geschaltet werden. BEDIENUNG Wenn Sie das Gerät an die Spannungsversorgung angeschlossen haben, nimmt der LED SCY-6 RGB DMX den Betrieb auf. Die Empfindlichkeit des Mikrofons kann mit Hilfe des Drehreglers an der Geräterückseite beeinflusst werden. -
Page 10: Dmx-Protokoll
DMX-Protokoll Kanal 1 – Linse 1 Wert: Funktion: 000 – 010 011 – 045 Rot an 046 – 080 Grün an 081 – 115 Blau an 116 – 150 Rot und grün an 151 – 185 Rot und blau an 186 –... -
Page 11: Reinigung Und Wartung
Kanal 6 – Linse 6 Wert: Funktion: 000 – 010 011 – 045 Rot an 046 – 080 Grün an 081 – 115 Blau an 116 – 150 Rot und grün an 151 – 185 Rot und blau an 186 – 220 Grün und blau an 221 –... -
Page 12: Sicherungswechsel
3) Die elektrischen Anschlussleitungen dürfen keinerlei Beschädigungen, Materialalterung (z.B. poröse Leitungen) oder Ablagerungen aufweisen. Weitere, auf den jeweiligen Einsatzort und die Nutzung abgestimmte Vorschriften werden vom sachkundigen Installateur beachtet und Sicherheitsmängel behoben. LEBENSGEFAHR! Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen! Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. -
Page 13: Introduction
- download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a EUROLITE LED SCY-6 RGB DMX. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. - Page 14 If the device has been exposed to drastic temperature fluctuation (e.g. after transportation), do not switch it on immediately. The arising condensation water might damage your device. Leave the device switched off until it has reached room temperature. Please make sure that there are no obvious transport damages. Should you notice any damages on the A/C connection cable or on the casing, do not take the device into operation and immediately consult your local dealer.
-
Page 15: Operating Determinations
OPERATING DETERMINATIONS This device is a lighting effect for creating decorative effects. This product is only allowed to be operated with an alternating voltage of 230 V, 50 Hz and was designed for indoor use only. This device is designed for professional use, e.g. on stages, in discotheques, theatres etc. Lighting effects are not designed for permanent operation. -
Page 16: Features
Features: Classic RGB beam effect with LED technology! 1 row of lenses with 6 glass lenses • Via DMX, each color can be controlled at every lens • DMX-512 control via regular DMX-controller (occupies 9 channels) • Sound controlled via built-in microphone • Microphone- sensitivity adjustable via rotary-control •... -
Page 17: Dmx-512 Connection / Connection Between Fixtures
DANGER OF FIRE! When installing the device, make sure there is no highly-inflammable material (decoration articles, etc.) within a distance of min. 0.5 m. Mount the device to your trussing system using an appropriate clamp. For overhead use, always install an appropriate safety bond. You must only use safety bonds complying with DIN 56927, quick links complying with DIN 56927, shackles complying with DIN EN 1677-1 and BGV C1 carbines. -
Page 18: Master/Slave-Operation
The master/slave-operation enables that several devices can be synchronized and controlled by one master- device. On the rear panel of the LED SCY-6 RGB DMX you can find an XLR-jack and an XLR-plug, which can be used for connecting several devices. -
Page 19: Operation
OPERATION After you connected the spot to the mains, the EUROLITE LED SCY-6 RGB DMX starts running. You can adjust the microphone sensitivity with the rotary-control on the rearpanel. SOUND-CONTROLLED OPERATION For sound controlled operation set all DIP Switches to OFF. -
Page 20: Dmx-Protocol
DMX-protocol Channel 1 – Lens 1 Value: Function: 000 – 010 011 – 045 Red on 046 – 080 Green on 081 – 115 Blue on 116 – 150 Red and green on 151 – 185 Red and blue on 186 –... -
Page 21: Cleaning And Maintenance
Channel 6 – Lens 6 Value: Function: 000 – 010 011 – 045 Red on 046 – 080 Green on 081 – 115 Blue on 116 – 150 Red and green on 151 – 185 Red and blue on 186 – 220 Green and blue on 221 –... -
Page 22: Replacing The Fuse
3) The electric power supply cables must not show any damages, material fatigue (e.g. porous cables) or sediments. Further instructions depending on the installation spot and usage have to be adhered by a skilled installer and any safety problems have to be removed. DANGER TO LIFE! Disconnect from mains before starting maintenance operation! We recommend a frequent cleaning of the device.
